全站仪的建站方法.ppt

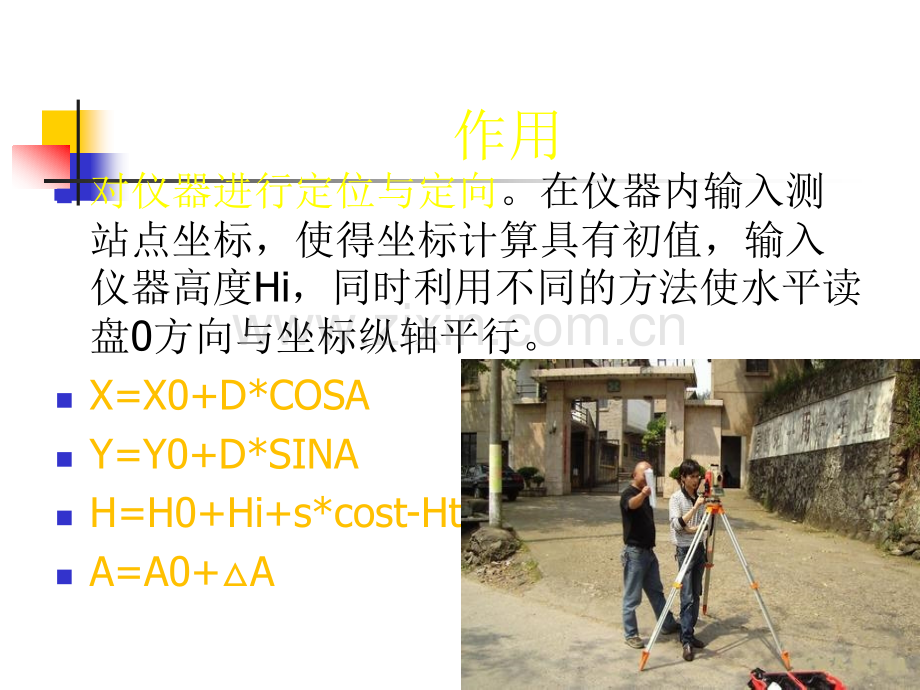

全站仪的建站方法全站仪的建站方法作用n对仪器进行定位与定向。在仪器内输入测站点坐标，使得坐标计算具有初值，输入仪器高度Hi，同时利用不同的方法使水平读盘0方向与坐标纵轴平行。nX=X0+D*COSAnY=Y0+D*SINAnH=H0+Hi+s*cost-HtnA=A0+A一一 已知点建站已知点建站n已知两个相互通视点坐标，在S点架设仪器，P点作为定向点，第三点作为检核点。n输入两点坐标X/Y/H，n仪器自动反算方位角，n水平度盘0方向与坐标n纵轴平行。适用范围：n已知点建站实用于两点之间通视，且设站点视野开阔地方。n同时有第三点用来检核,确保建站的正确性。二二 一点一方位建站一点一方位建站n仪器架设在某已知点A上，直接输入A点到某已知点B的方位角，完成建站。适用范围：n在独立坐标系中测量，可以先假定设站点坐标与方向；n在测量完之后根据足够的重合点，将独立坐标转换成已知坐标。三三 后方交会（自由设站）后方交会（自由设站）n在待定点上设站，向三个已知控制点观测两个水平夹角a、b，从而计算待定点的坐标，称为后方交会。或者观测两个点的方位角和距离，计算出未知点的坐标，以其中一个点进行定向，完成设站。n根据测量数据的不同分为：测角后方交会，测边后方交会，边角后方交会等。n如果存在多余观测，仪器自动计算残差。有的仪器支持多个已知点进行自由建站；n据经验交会角度不能小于15度和大于165度；n更不能在一条直线上；n或者位于危险圆危险圆上。n否则无法计算结果。适用范围与优点：n在已知控制点上无法测量或者视野不开阔；n在已知点上无法架设仪器的情况；n在通视条件好的地方，且同时能观测足够已知点的前提下设站。n通过计算残差评价已知点与设站点的精度。思考题n后方交会危险圆的判定方法以及预防措施。n谢谢！
