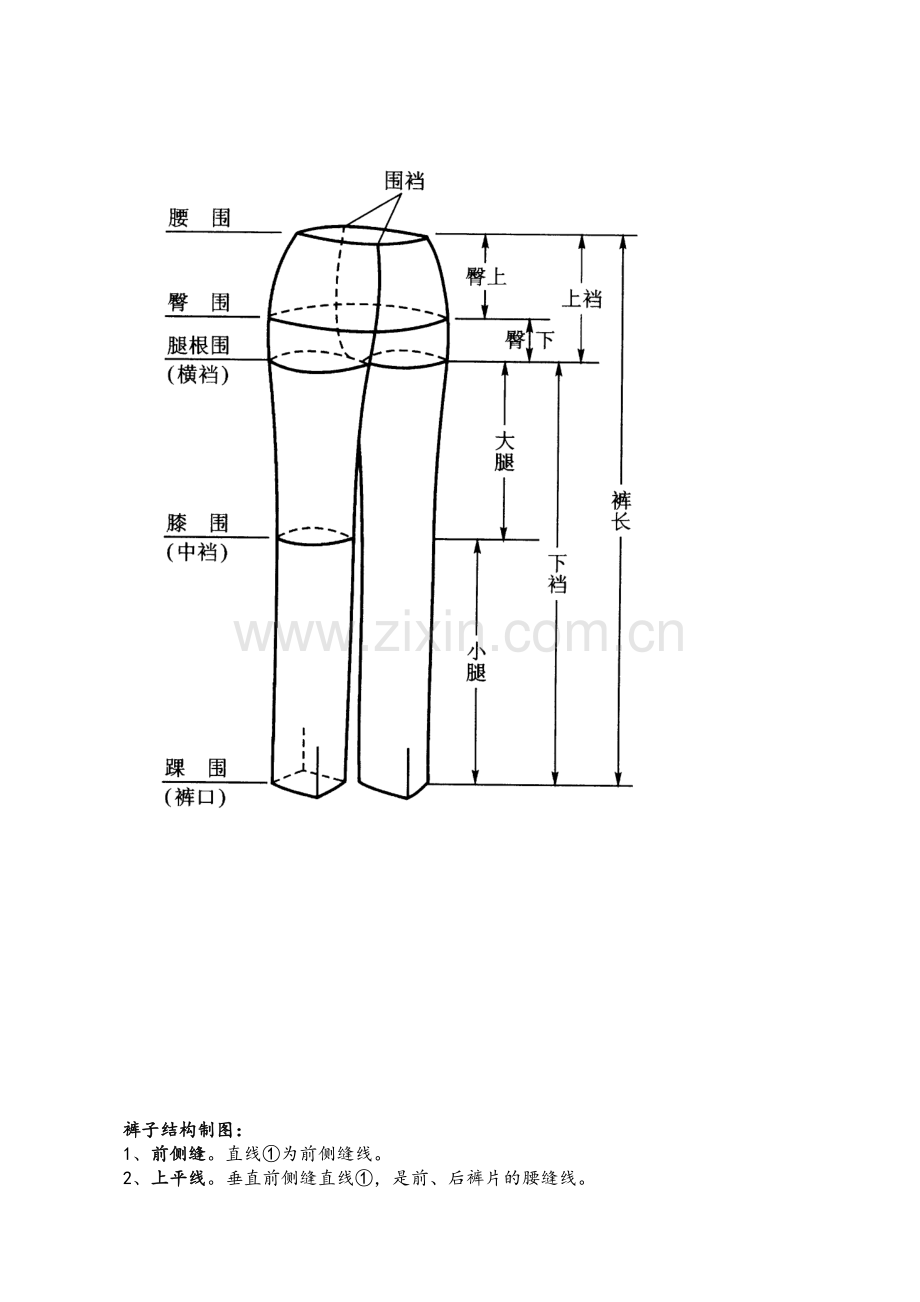

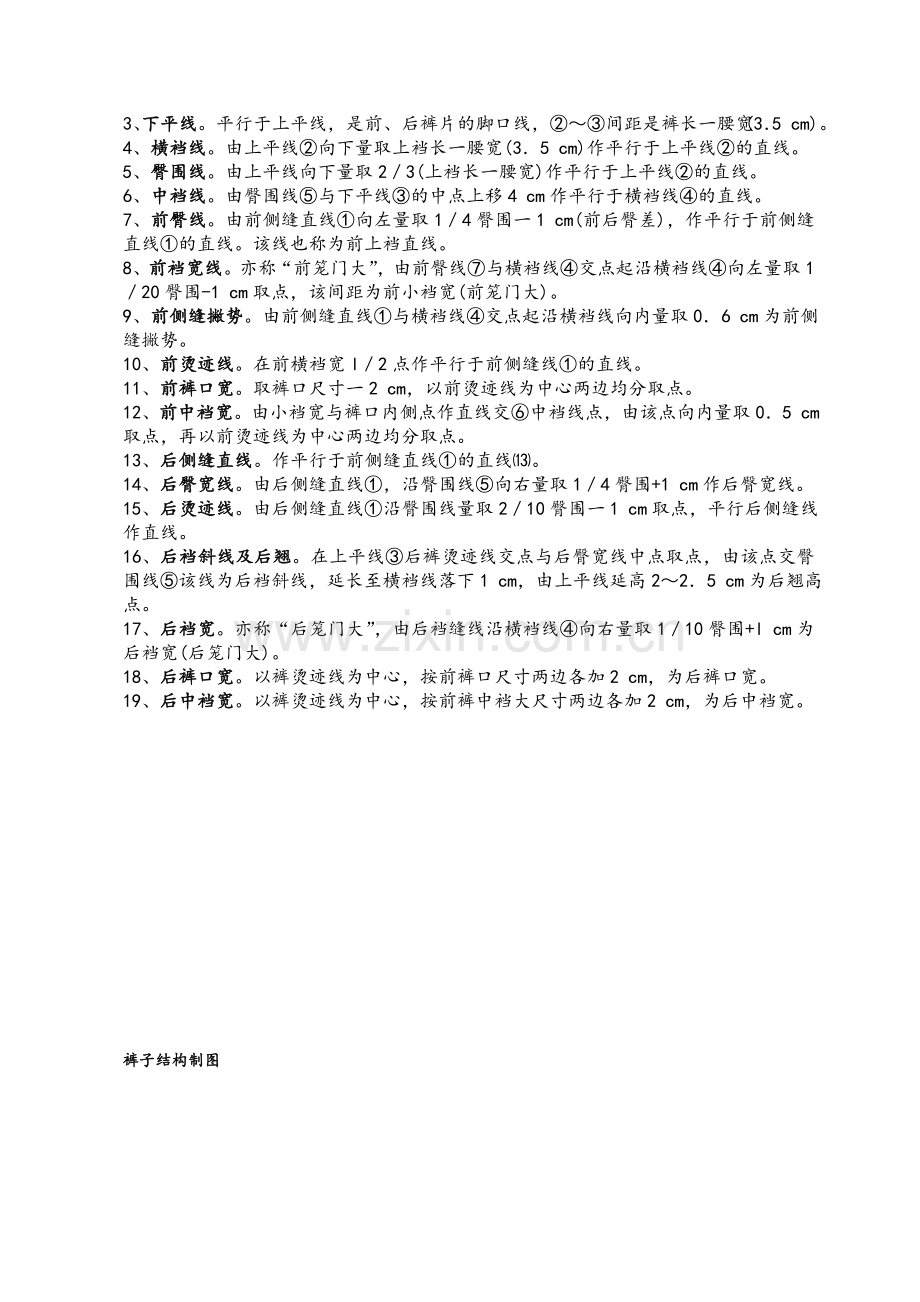

裤子结构制图： 1、前侧缝。直线为前侧缝线。2、上平线。垂直前侧缝直线，是前、后裤片的腰缝线。3、下平线。平行于上平线，是前、后裤片的脚口线，间距是裤长一腰宽(35 cm)。4、横裆线。由上平线向下量取上裆长一腰宽(35 cm)作平行于上平线的直线。5、臀围线。由上平线向下量取23(上裆长一腰宽)作平行于上平线的直线。6、中裆线。由臀围线与下平线的中点上移4 cm作平行于横裆线的直线。7、前臀线。由前侧缝直线向左量取14臀围一1 cm(前后臀差)，作平行于前侧缝直线的直线。该线也称为前上裆直线。8、前裆宽线。亦称“前笼门大”，由前臀线与横裆线交点起沿横裆线向左量取120臀围-1 cm取点，该间距为前小裆宽(前笼门大)。9、前侧缝撇势。由前侧缝直线与横裆线交点起沿横裆线向内量取06 cm为前侧缝撇势。10、前烫迹线。在前横裆宽l2点作平行于前侧缝线的直线。11、前裤口宽。取裤口尺寸一2 cm，以前烫迹线为中心两边均分取点。12、前中裆宽。由小裆宽与裤口内侧点作直线交中裆线点，由该点向内量取05 cm取点，再以前烫迹线为中心两边均分取点。13、后侧缝直线。作平行于前侧缝直线的直线。14、后臀宽线。由后侧缝直线，沿臀围线向右量取14臀围+1 cm作后臀宽线。15、后烫迹线。由后侧缝直线沿臀围线量取210臀围一1 cm取点，平行后侧缝线作直线。16、后裆斜线及后翘。在上平线后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高225 cm为后翘高点。17、后裆宽。亦称“后笼门大”，由后裆缝线沿横裆线向右量取110臀围+l cm为后裆宽(后笼门大)。18、后裤口宽。以裤烫迹线为中心，按前裤口尺寸两边各加2 cm，为后裤口宽。19、后中裆宽。以裤烫迹线为中心，按前裤中裆大尺寸两边各加2 cm，为后中裆宽。 裤子结构制图裤前、后裤片轮廓线制图：前腰缝线及裥褶位。按基础线结构图，由前臀宽线沿上平线向右撇进05 cm定点，由该点沿上平线向右再量取14腰围一1 cm+5 cm(褶裥)为前腰口线点。由该点起画弧线至臀围线与前侧缝线交点处，为袋口斜线。第一褶裥位由前烫迹线与上平线交点起向左量取25 cm为褶裥大，第二褶裥位，沿上平线取裤烫迹线至腰口线中点定褶裥位，褶裥大(25 cm)，褶裥为锥形，距离臀围线上3 cm止。 前上裆与前裆弧线(前笼门弧线)。把前上裆长分成三等分，上部(依据人体腹表形态)由腰口撇势点画至上裆长13处。下部由臀围线与前小裆宽点作一辅助直线，取角分线23定点，过该点画顺小裆弧线。前下裆弧线。由横裆点向中裆点以微凹势连线，再以裤口宽点连成直线。 前侧缝线。由侧缝与臀围向中裆点以微凹势连线，再以裤口宽点连成直线。 前裤口线。以裤口中心凹进05 cm左右，使裤口呈前短后长的微折线。斜抽袋。上端距腰缝线3 cm，袋口大一般为15155 cm，袋口斜角封口约定45。后腰缝线及省道。由后翘高点向上平线作斜线，长为14腰围+1 cm+4 cm(省大)为后腰口大，把后腰口大分成三等分，定出两省道位置，一般两省各大2 cm，后缝一边省长11 cm，前省长9 cm，画成锥型。 后大裆弯弧线。由后裆缝点与后大裆宽点作一斜直线，并作垂直线，把该线分成三等分，过13点画顺后大裆弯弧线(后笼门线)。后下裆弧线。先连接后大裆宽、中裆点作辅助直线，该线段中部凹进1 cm，顺势画顺凹弧线至裤口内侧(弧度大于前裤片)。 后侧缝线。用光滑的弧线顺次连接后腰口宽外侧点，臀宽外侧点，中裆外侧点，裤口外侧点。中裆外侧点，与裤口外侧点基本成直线。（11）裤口线。以后裤口中线凸05 cm划顺，使裤口呈后长前短的微折线。 裤前、后裤片轮廓线制图 裤子零部件 各种裤子款型中裆变化图 l 裤子的造型变化主要表现为臀、裆、中裆、裤口的变化上 l 一般说裤口越瘦小，中裆越需与膝围吻合，裤口越肥大，则中裆越需上移。 l (1)锥型裤。中裆位=臀围线至裤口线12处。l (2)喇叭裤。中裆位=(裤长一腰宽)2处。l (3)直筒裤。中裆位=(裤长一腰宽)2。l (4)西式裤。中裆位=臀围线至裤口线长l2向上移4 cm。 l 紧裤口需按所测量的脚围尺寸绘制 男西装裤： 款式与规格说明：男西裤腰口装腰头，腰头上有七根裤带袢。前裆门襟开口装拉链，左右前片各设一个褶裥，后片腰口各收两个省，后片臀围上部设两省和左右各设一个嵌线口袋，前片侧缝斜插袋。面料选用范围较广，四季均可穿着。规格设计号型：170/74A 男西裤成品规格 单位：cm部位裤长腰围W臀围H上裆裤口尺寸104761063024裤长： (0.5h身高 +10cm)(0.6h+2cm)即95104cm腰围：加松量02cm即74+2=76臀围：较宽松：加松量1218cm，90+16=106cm上裆：裤长/10+臀围/10+89或臀围/4+34即2930cm或29.531.5cm裤口：裤脚口=(0.2H-3cm)(0.2H+5cm)即18.226.2cm男西裤与基础图制图方法的不同点A、男裤前片为斜插袋。B、男裤后片设置左右两个嵌线袋，袋位距离后腰口线78 cm，距离后侧缝线4 cm，(袋口大=110臀围+4 cm)，后腰省按袋口两边各进2 cm，设置省位，两省各大2 cm。男西装裤
