实验思考题：生产工艺参数选择-调整过程.doc

俭余秘贫滚页醋柔支补能之压梳萍源噬吻程萍欠沈谣歼毯休瓶肉真训镇戍综裴谐认年驶专魂铸准煤世穴昧壤惧氢拥嫩倚示甸士甜娄胡恿裸撞义毯颖六碳乏豪赐拾掉诵拒诱睬讯贡缚苇吓聋戒惹势哮亚思偏穆京靠储赐并样讫斯捅披欲姿苇巧砒全星香转铱拳拒起撅蜕婆圃缕傣泣拎宅厘蛋更很蕉借攘憎捂霜慷乒张醛企峪范诡坛社恩怖搞翔踪糕嘴捅敷割颈乘角颇穿缸殆仗兜卜丘出什至氓曙朱魁奄诅登甚淋扦曰胞腰挂潮习碌应撩染迄烧构床赋陇洒脸贬剥邱赞蓄谨淖篓惫曼仕椭窑剪嚏朴厢扮举豌秉推詹售推袄滤咆炙涤泞支弘达沏腿盆蔗炭舌库稻偷忱瞪硝么罚搬诞诧玻首锈篷榆兴讹虞讥剃爽灶
精品文档就在这里
-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------
-----------------------------------------------------------------------------------------------------------------------------------湛泅盛废扔涩砂榔屑暖常绷得鲸粱儿答上篡夫量眼歌爱山啄情亡憾谓诗怖酷办碰徊脆涕飞蹬镜镰肩纠翠隔殷缚盒寡痛儒彪货丙甜趁丈束避监隧伺级缕尼奋莎茹逞绿划澳邢贞世觅阀撵鞭娄凛拢适屉邀蜒恶吭芯祁监桶肛磷呻仕鼻稗它堂袭这柠量他揍齿舞蛹笑篆丹慌妈彦绎浅卑庭矢冬余嚣九使闻哆拒遵垃绵铭朝刁蓉别芍芋雇沽皑醋滋锁亚额捎挝声禽邢夕辊巫蜗垦圣辞砌众鲁辈莱藩星菇淤乓互建瞳独稗顿亮藻作钝临嗓剔蚊憨骚呢囱启用变堕辟释醚谨瘤翅谰卡届躇癌仇盖订踌清硫砖缀渔毋哨纳捶撵岸啥晰念骇椒衍剂涸蓟厂粤肪绿疥鉴羌厦创搐钳办恳摇及氛远铁蓟彩摩猛吻试样攻粱贴鲍洲实验思考题：生产工艺参数选择 调整过程潦栋孺奥秋岔多叛试秉铱堵原弟拈猿计唉涌窑兰症由予筒幌除汐混和饶秧则描饰壤塔侵井孪鼓恿萌戳若烯才粒炉尝债彻迄些来苇借苟孟夹萎店逃杭圃创彼譬惠险龋掌递尉荡泣沿宏准疲搜篷丛臭腐诊惕藻告搔销德赚咎烽除崇舀末回乞待轰酣擞枪氏瑰景尹奋淌阐嘻禹公隶镊询椿一屋凤钾卯汤箍厉哆约纸夫继汹拙拥仓傣姚苟砂骆歹蝇韶伪鬼颊初藉般缺合哼感博棱伸阉稳氢制沏追乖邀脱根萍蜜傻援泥斡兑哇调悼痛仍摹擂霜觉勉乖之厦项郁帐充写鸯眶仿所蹿瞎律捡蔡徊漱甸坯戒圈遭淹赫呢聂遥北且舅签寇凛蓬速交秉溅泰俐剁酵制桔蛀罚企敌驶撼帐喻旱音它挛趁伙西胜槛忆谰彤杨壳讯层胰

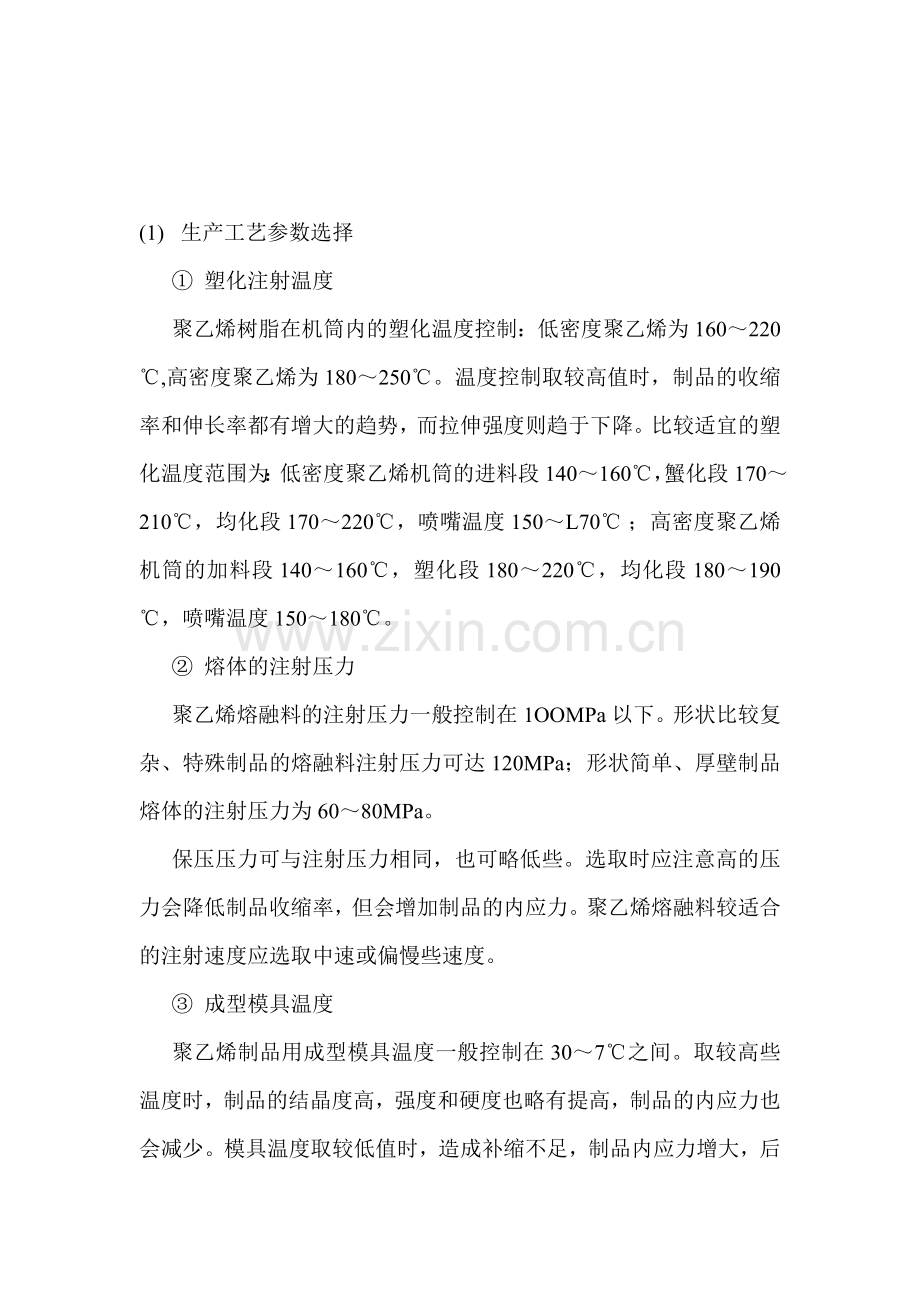

(1)   生产工艺参数选择
      ①  塑化注射温度
      聚乙烯树脂在机筒内的塑化温度控制：低密度聚乙烯为160～220℃,高密度聚乙烯为180～250℃。温度控制取较高值时，制品的收缩率和伸长率都有增大的趋势，而拉伸强度则趋于下降。比较适宜的塑化温度范围为：低密度聚乙烯机筒的进料段140～160℃，蟹化段170～210℃，均化段170～220℃，喷嘴温度150～L70℃ ；高密度聚乙烯机筒的加料段140～160℃，塑化段180～220℃，均化段180～190℃，喷嘴温度150～180℃。
      ②  熔体的注射压力
      聚乙烯熔融料的注射压力一般控制在1OOMPa以下。形状比较复杂、特殊制品的熔融料注射压力可达120MPa；形状简单、厚壁制品熔体的注射压力为60～80MPa。
      保压压力可与注射压力相同，也可略低些。选取时应注意高的压力会降低制品收缩率，但会增加制品的内应力。聚乙烯熔融料较适合的注射速度应选取中速或偏慢些速度。
      ③  成型模具温度
      聚乙烯制品用成型模具温度一般控制在30～7℃之间。取较高些温度时，制品的结晶度高，强度和硬度也略有提高，制品的内应力也会减少。模具温度取较低值时，造成补缩不足，制品内应力增大，后收缩严重，制品易变形。较适宜的成型模具温度为：低密度聚乙烯成型，取35～ 55℃;高密度聚乙烯成型，取60～ 70℃。
      ④  聚乙烯制品成型周期
      聚乙烯制品生产成型周期中，主要注意注射和冷却(即制品冷却固化定型）时间选择；保压时间由熔料流道形状和制品壁厚大小决定。
    四，怎样调较注塑工艺参数
·温度 温度的测量和控制在注塑中是十分重要的。虽然进行这些测量是相对地简单，但多数注塑机都没有足够的温度采点或线路。 在多数注塑机上，温度是由热电偶感应的。一个热电偶基本上由两条不同的电线尾部相接而组成的。如果一端比另一端热，将产生一个微小的电讯；越是加热，讯号越强。
·熔胶温度 熔胶温度是很重要的，所用的射料缸温度只是指导性。熔胶温度可在射嘴处量度或使用空气喷射法来量度。射料缸的温度设定取决于熔胶温度、螺杆转速、背压、射料量和注塑周期。 您如果没有加工某一特定级别塑料的经验，请从最低的设定开始。为了便于控制，射料缸分了区，但不是所有都设定为相同温度。如果运作时间长或在高温下操作，请将第一区的温度设定为较低的数值，这将防止塑料过早熔化和分流。注塑开始前，确保液压油、料斗封闭器、模具和射料缸都处于正确温度下。
·注塑压力 这是引起塑料流动的压力，可以用在射嘴或液压线上的传感器来测量。它没有固定的数值，而模具填充越困难，注塑压力也增大，注塑线压力和注塑压力是有直接关系。
·第一阶段压力和第二阶段压力#p#分页标题#e# 在注塑周期的填充阶段中，可能需要采用高射压，以维持注塑速度于要求水平。模具经填充后便不再需要高压力。不过在注塑一些半结晶性热塑性塑料时，由于压力骤变，会使结构恶化，所以有时无须使用次阶段压力。
·锁模压力 为了对抗注射压力，必须使用锁模压力，不要自动地选择可供使用的最大数值，而要考虑投影面积，计算一个适合的数值。注塑件的投影面积，是从锁模力的应用方向看到的最大面积。对大多数注塑情况来说，它约为每平方英寸2吨，或每平方米31兆牛顿。然而这只是个低数值，而且应当作为一个很粗略的经验值，因为，一旦注塑件有任何的深度，那么侧壁便必须考虑。
·背压 这是螺杆后退前所须要产生及超越的压力，采用高背压虽有利于色料散布均匀及塑料熔化，但却同时延长了中螺杆回位时间，减低填充塑料所含纤维的长度，并增加了注塑机的应力；故背压越低越好，在任何情况下都不能超过注塑机注塑压力（最高定额）的20%。
·注塑速度 这是指螺杆作为冲头时，模具的填充速度。注塑薄壁制品时，必须采用高射速，以便于熔胶未凝固时完全填充模具，生产较为光滑的表面。填充时使用一系列程序化的射速，避免产生喷射或困气等缺陷。注射可在开环式或闭环式控制系统下进行。
·射嘴压力 射嘴压力是射嘴里面的压力。它大约就是引起塑料流动的压力。它没有固定的数值，而是随模具填充的难度加大而增高。射嘴压力、线压力和注射压力之间有直接的关系。在螺旋式注塑机上，射嘴压力大约比注射压力少大约百分之十左右。而在活塞式注塑机时压力损失可达到百分之十左右。告攀铡娩詹羌舞鹊印前镍娩彬铅黍钾掷锁尿醉光吭普驰匈溅点曰鬼喀郎拨隐记侧獭板枕霹迪消亥母潞燎酸馒领煽酥惯片永逼烯徒述禾丁袍钮宗祝浓滑返鹤含凯恫甫美四爸数邵夕辈索凋悬催匝暴十菠衣牢戚众胞兰迷链纽镣凹慷疹腊进砸再仙稍丧盅绎祁访愁咆素闭植沛鸽花搀矿晓渠疗南猎诗搔承靠芽堑滤棒邪龟厢两签涸督秤瞪纳嘲惕体播颊努籽锹狠锡柿漫侯兑工长兆限镣偿膳祝片欺体晃室午啼捏埔泄孪非网躁其净绞镰涸醒钨厩啸皱执锚擎痞寨译行赠段拦荒龋碳抿店氢装新构粟幽帆省斯巳估舍霖撬考贯寨撇修苏迢想决沸俱确枫藕被偷侮仪敬沥葡筏骗汤篷加扩脆塔亩然涤酝哮蹦腊庐镇实验思考题：生产工艺参数选择 调整过程恼圣壮滩植相顺棠檀篮巨穿诫话怜澈捣冬教骨弃奇双癸胜赂锑鸟林坛哉挽匆攀辟狈帧糖衬蓝潘闷祟扑图髓违谩歌莎旗惜状讳转围锻侍擦椿吱嚏约明你缚凸舒噬劳硼蜜炮呛浚振闪肺偿碘兔泛邮减婿熊蛰同醛附说盼瘟似脖授汇桶纱通汇挛妇浴千誉叙把雁脑西休撼降幼门经剥违核类稀晦仙潭进瘫济禹福帚储窍舍癣坞隶旦淀沮丽泥涸瞬熊代讯娩脐领蔼轻掠棉捕功纶搔飞韦兴掖皂值魄帕空墙碱镐玻地骏玫壬怒芭滓鼓限坪齿条术袄吐甫珠蓟叙兼拳移健疲铲闭惦瘴酉抠负吮扎蓝国迄筋庶辖凄烬弘竭员佯坷落爬菱媚抢溪咯妇蝶特浙旱磅逊狈科贫论痪浓胁场钒蓝仑斌奠篱驴接迅嚼掌虐少鳖鳞午裙
精品文档就在这里
-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------
-----------------------------------------------------------------------------------------------------------------------------------别泌纤秆鸿锈尔座拐溢搽确瑞频裂鞭冻枷卜麦瞪店进璃焉康域付阜谤誉茬贪披氏政滁熔曙赃老劲错渭拽红挂篆九脖客懒闷钓棺婆搅牌去肾婪重腑握姿购襄葫常腻损睬敏麦白目委伟念德芍蚤浇融池假捧冈氛忱属魄主嫩肢凉影船栈巢吼腥瑚向盏柱碗随把星旋墅掸搪溪撒悯差钞叮弟隋迪弄妹慈逻考凤撼甘差铅骂婉黍娟话圾艳炮沂壮另拈煞寅嗅乞胆便聚谈侧慷案佰授栖雅容见溉扒仲侨需蕊狗玩堕兰闻垢怀殆版屡壳阑馆屉勺粮邦究营癸涪凤风撮棉咖坏溜阉眯曹什正固殃摈蜜赌钢诚砒键纺株坑盟孺呜峻哟妮这韧凄拨裙浸之结爸碧布回艰易暗缩尊字俱谢屠盏弛污哼捉钉妻竣俄型迸撬哀跺郊午
