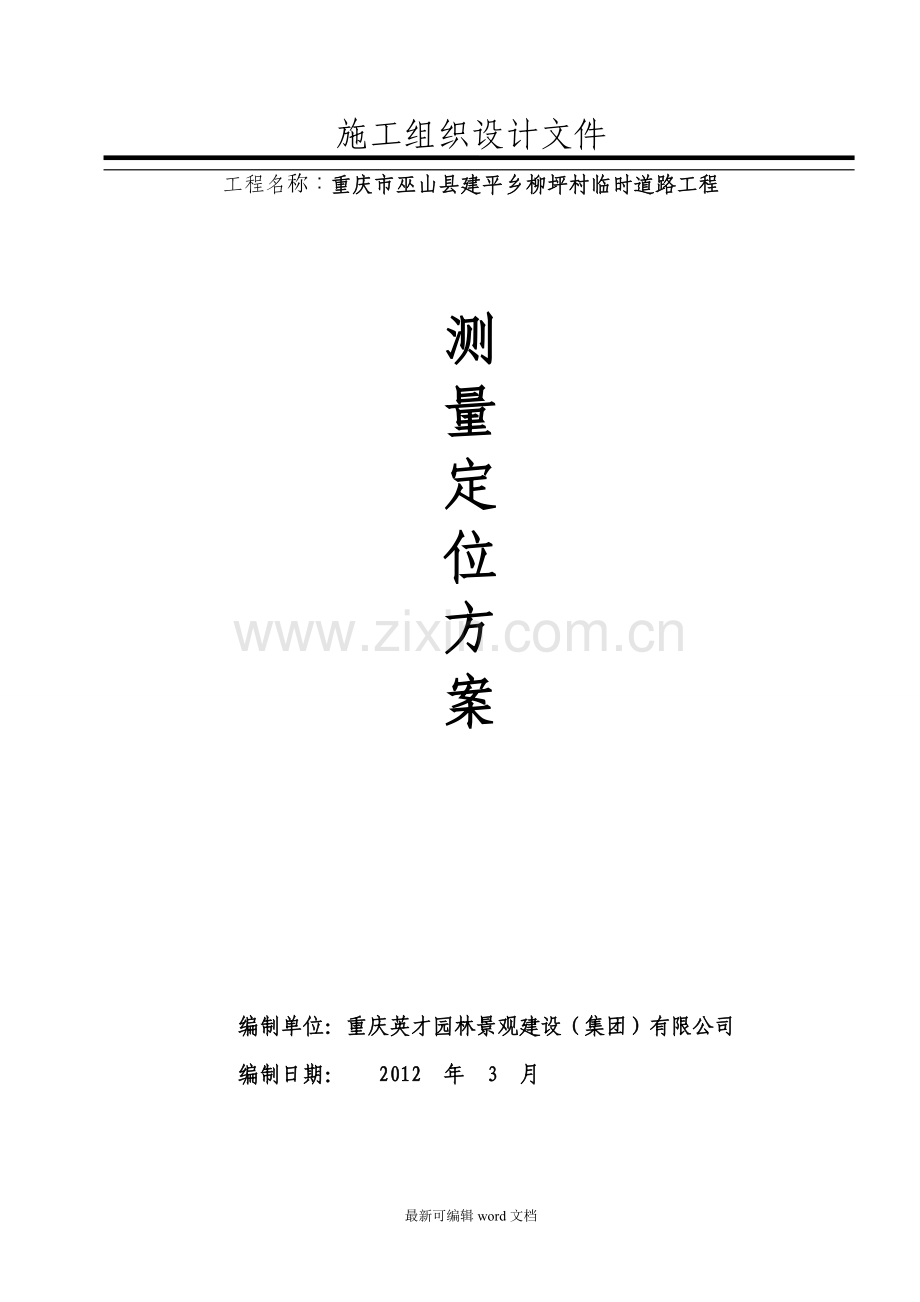

施工组织设计文件
工程名称：重庆市巫山县建平乡柳坪村临时道路工程

测
量
定
位
方
案

编制单位：重庆英才园林景观建设（集团）有限公司
编制日期： 2012 年 3 月

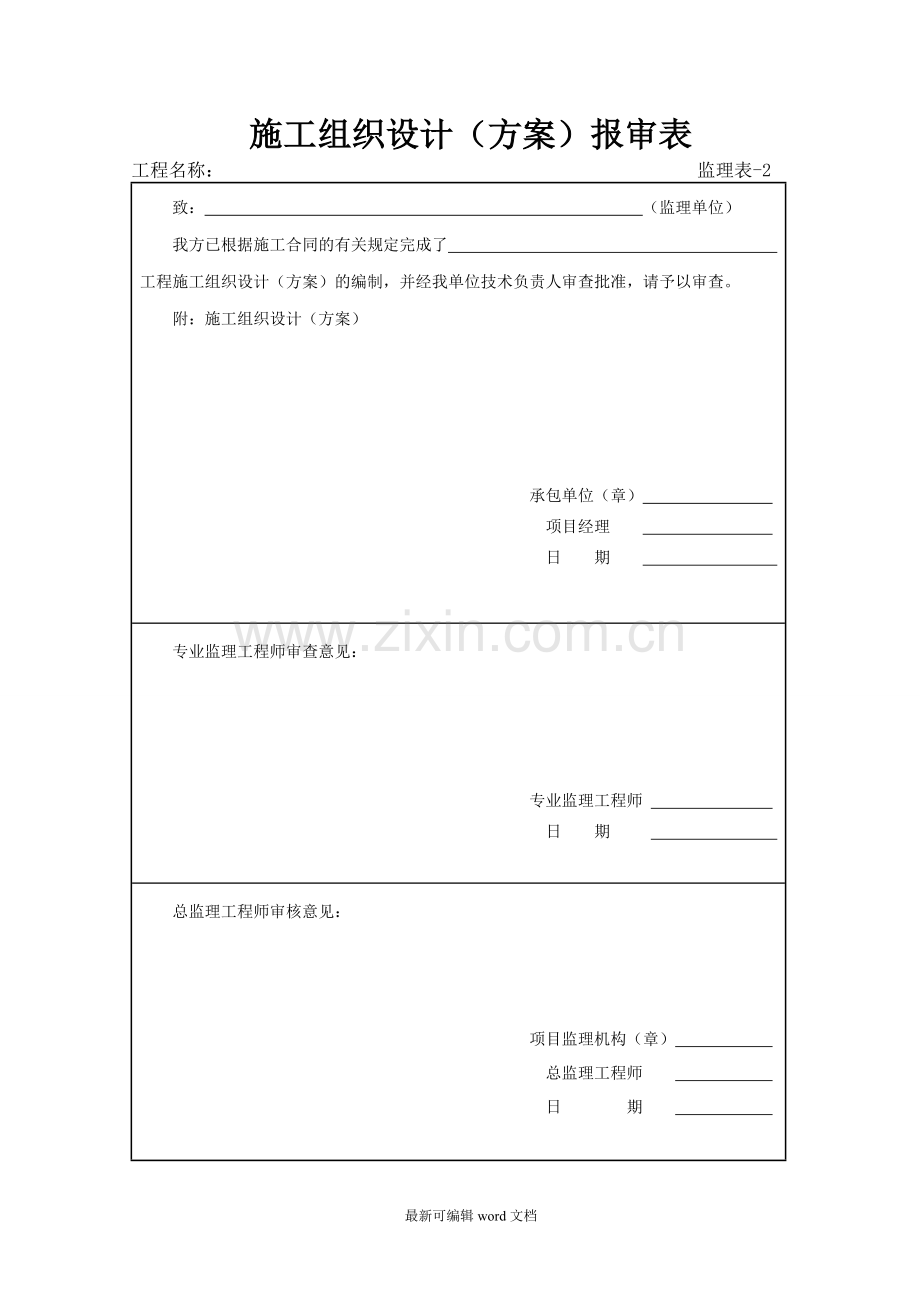

施工组织设计（方案）报审表
工程名称： 监理表-2
致： （监理单位）
我方已根据施工合同的有关规定完成了
工程施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）　　　　　　　　
项目经理　 　　 　　　　　　
日 期 　 　　　 　　　　　

专业监理工程师审查意见：

专业监理工程师 　　 　　　　　
日 期 　 　　 　　　　　

总监理工程师审核意见：

项目监理机构（章）　　　　　　
总监理工程师 　　　　　　　
日 期 　　　　　　　

工程概况简介
（一）工程地点及水文地质条件
1、工程地点
重庆市巫山县巫峡南岸建平乡柳坪村鹰嘴岩（小地名杨柳坪），是长江南岸近巫峡西口的依山傍水平缓地带，大宁河与长江交汇处东岸江东嘴 （巫山长江大桥以南8km）
2、道路现状
原道路为碎石路面约4m宽。
3、自然气候、地形地貌地质
巫山是渝东门户，地处三峡库区腹心，跨长江巫峡两岸，东邻湖北巴东县，南界湖北建始县，西抵奉节县，北依巫溪县。幅员面积2958平方公里。因大巴山、巫山、七曜[yào]山三大山脉交汇县境，形成典型的喀斯特（karst）地貌，最低海拔仅73.1米，最高海拔2680米，立体气候特征明显。巫山属亚热带季风性湿润气候，气候温和，雨量充沛，年均温度18.4摄氏度，年平均降水量1041毫米.
一、起始测量控制
以业主及监理提供的测量控制点的坐标和标高作为起算控制点。
二、平面定位测量及轴线控制
1、 控制测量
①、施工前，首先采用经检验合格的GPS复测测量成果，确认上述起始点准确无误后再进行控制点的加密，以满足施工的需要，本项目共设置4-6个加密点且严加保护。起始和加密导线点应组成闭合图形，并按Ⅱ级导线测量要求布设，方位角闭合差≤±16″√n，相对闭合差≤1/10000。提交观测记录和成果计算资料。
②、放线仍采用上述GPS、自动安平水准仪、5m塔尺和经检验合格的50m钢卷尺。本项目控制轴线形应成闭合，其闭合差≤5mm。
2、该工程项目道路均采用GPS定位。进行测量放样前应对其桩位设计坐标加以计算、复核，检测的误差应在规范允许范围内。测量放样完毕后，均对各个桩位进行引护桩工作，遇到施工破坏时，立即恢复。
3、作好施工测量记录，以备随时检查桩号坐标及井点坐标控制情况。
三、水准点引测及标高控制
1、根据起始测量控制点的标高以普通水准仪和5m塔尺引测至道路附近设置固定点上，作好标记并加以保护。水准测量组成闭合线路，同样应作好观测记录和计算成果资料。
2、根据场内所设置固定点的标高用水准仪引测，作为各段道路标高的控制，每段往返测量校核，测量误差控制在5mm以内。
四、所有道路控制实地放线及其测量资料必须经过自检，由测量员、质检员检查合格签字后报送给监理单位、业主审查，确认无误后方可进行下一工序施工。
