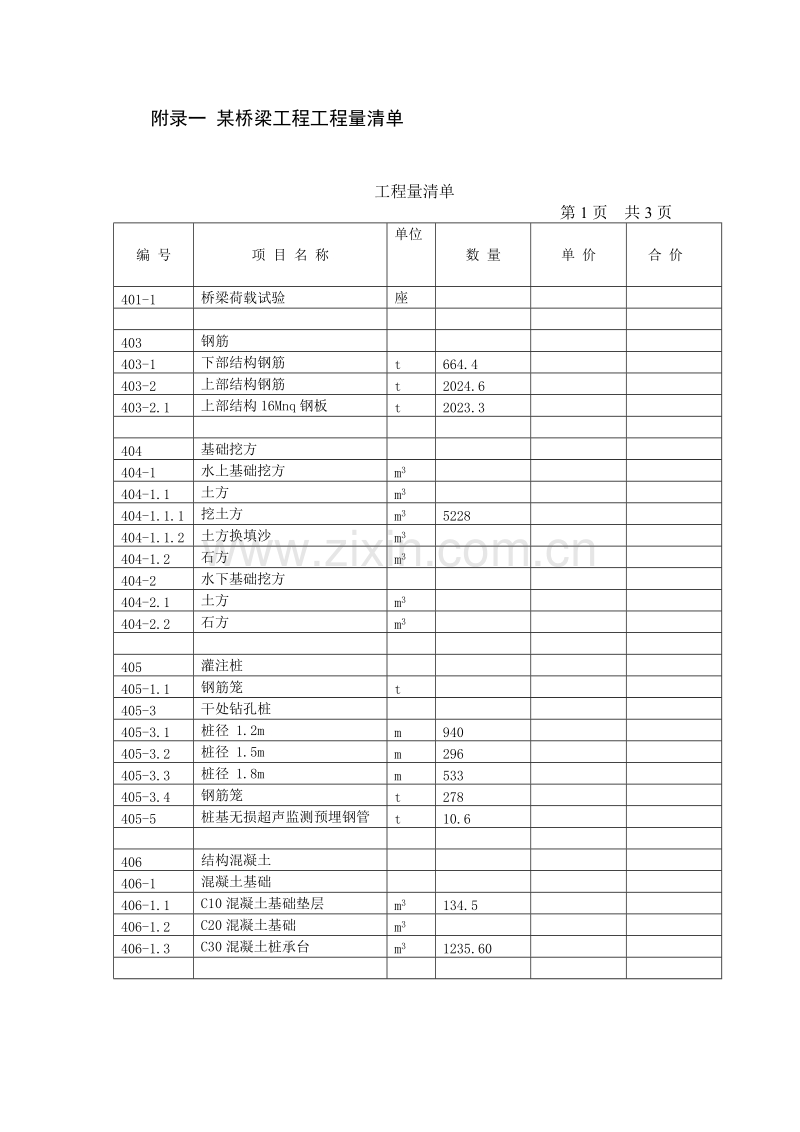

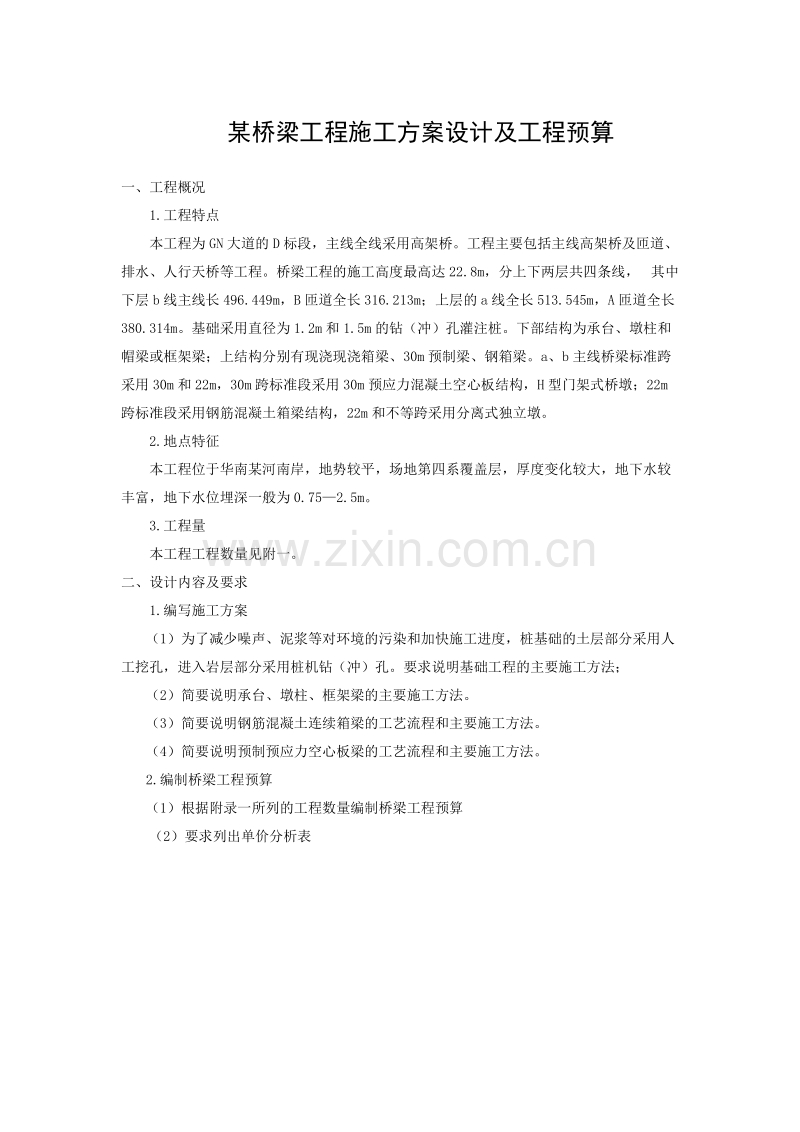

某桥梁工程施工方案设计及工程预算一、工程概况 1.工程特点本工程为GN大道的D标段，主线全线采用高架桥。工程主要包括主线高架桥及匝道、排水、人行天桥等工程。桥梁工程的施工高度最高达22.8m，分上下两层共四条线，其中下层b线主线长496.449m，B匝道全长316.213m；上层的a线全长513.545m，A匝道全长380.314m。基础采用直径为1.2m和1.5m的钻（冲）孔灌注桩。下部结构为承台、墩柱和帽梁或框架梁；上结构分别有现浇现浇箱梁、30m预制梁、钢箱梁。a、b主线桥梁标准跨采用30m和22m，30m跨标准段采用30m预应力混凝土空心板结构，H型门架式桥墩；22m跨标准段采用钢筋混凝土箱梁结构，22m和不等跨采用分离式独立墩。 2.地点特征本工程位于华南某河南岸，地势较平，场地第四系覆盖层，厚度变化较大，地下水较丰富，地下水位埋深一般为0.75—2.5m。 3.工程量本工程工程数量见附一。二、设计内容及要求 1.编写施工方案（1）为了减少噪声、泥浆等对环境的污染和加快施工进度，桩基础的土层部分采用人工挖孔，进入岩层部分采用桩机钻（冲）孔。要求说明基础工程的主要施工方法；（2）简要说明承台、墩柱、框架梁的主要施工方法。（3）简要说明钢筋混凝土连续箱梁的工艺流程和主要施工方法。（4）简要说明预制预应力空心板梁的工艺流程和主要施工方法。 2.编制桥梁工程预算（1）根据附录一所列的工程数量编制桥梁工程预算（2）要求列出单价分析表附录一某桥梁工程工程量清单工程量清单第1页共3页编号项目名称单位数量单价合价 401-1 桥梁荷载试验座 403 钢筋 403-1 下部结构钢筋 t 664.4 403-2 上部结构钢筋 t 2024.6 403-2.1 上部结构16Mnq钢板 t 2023.3 404 基础挖方 404-1 水上基础挖方 m3 404-1.1 土方 m3 404-1.1.1 挖土方 m3 5228 404-1.1.2 土方换填沙 m3 404-1.2 石方 m3 404-2 水下基础挖方 404-2.1 土方 m3 404-2.2 石方 m3 405 灌注桩 405-1.1 钢筋笼 t 405-3 干处钻孔桩 405-3.1 桩径 1.2m m 940 405-3.2 桩径 1.5m m 296 405-3.3 桩径 1.8m m 533 405-3.4 钢筋笼 t 278 405-5 桩基无损超声监测预埋钢管 t 10.6 406 结构混凝土 406-1 混凝土基础 406-1.1 C10混凝土基础垫层 m3 134.5 406-1.2 C20混凝土基础 m3 406-1.3 C30混凝土桩承台 m3 1235.60 工程量清单第2页共3页编号项目名称单位数量单价合价 406-2 混凝土下部结构 406-2.1 C30混凝土桥台 m3 37.8 406-2.2 C30混凝土桥头踏板 m3 49.1 406-2.3 C25混凝土挡墙 m3 379.3 406-2.4 C30混凝土桥墩 m3 1340.7 406-2.5 C30混凝土帽梁 m3 999.8 406-2.6 C40混凝土支座垫石 m3 0.4 406-3 混凝土上部结构 406-3.1 C35混凝土箱梁 m3 2712.1 406-3.2 C40混凝土浇层 m3 993.5 406-7 混凝土护栏 406-7.1 D10h硬塑电缆管 m 3337.2 406-7.2 C30混凝土防撞栏 m3 1105.2 406-7.3 钢筋 t 292.5 406-7.4 复合不锈钢管 t 407 预应力混凝土 407-1 预应力钢材 407-1.1 钢丝 t 407-1.2 钢绞线 t 162 407-1.3 锚具 BM15-3 套 1560 407-1.4 锚具 BM15-4 套 1160 407-1.5 锚具 OVM15-12 套 36 407-1.6 锚具 VM15-12P 套 36 407-1.7 70x20mm 波纹管 m 39440 407-1.8 D90 波纹管 m 591.6 407-5.1 C50 预应力混凝土框架梁 m3 229.5 407-6.1 C50 预应力空心板 m3 3549.5 408 钢构件工程量清单第3页共3页编号项目名称单位数量单价合价 409 支座 409-1.1 四氟化斑橡胶支座 dm3 245.56 409-1.2 TCYBd200t49 支座座 714 409-1.3 GPZ1000PX 盆式橡胶支座座 5 411 桥面铺装 411-1 沥青混凝土桥面 411-1.1 中颗粒沥青混凝土 (厚度 30mm) m2 17480.1 411-1.2 粗颗粒沥青混凝土 (厚度 30mm) m2 17480.1 411-3 伸缩缝 411-3.1 B-50 伸缩缝 m 109.68 411-3.2 B-80 伸缩缝 m 83.08 411-4 泄水管及引水管 411-4.1 桥上落水管 (D200 塑料) m 1300 414 天桥 414-1 钢筋 t 13.7 414-2 基础挖方 dm3 100 414-3.1 D100 钻空桩 m 80 414-3.2 D120 钻孔桩 m 60 414-4 钢筋笼 t 12.1 414-5 C10混凝土垫层 m3 2.7 414-6 C25混凝土承台 m3 10 414-7 C25混凝土墩身 m3 29 414-8 C25混凝土楼梯 m3 130.6 414-9 多功能橡胶板桥面铺装 m2 212 414-11 天桥钢梁 t 72.9 414-12 钢管栏杆 t 6.7 414-13 预埋铁杆 t 414-14 板式橡胶支座 (300mm x 450mm x 47mm) dm3 25.38 414-20 桩基无损声测预埋钢管 t 0.7 说明　星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。 ★建筑设计施工图纸 ★建筑规划设计方案及施工图 ★园林景观设计施工图纸 ★室内装修设计图纸 ★建筑结构设计方案与施工图 ★给排水设计方案与施工图 ★暖通空调设计方案与施工图 ★电气设计方案与施工图 ★设计施工组织方案大全 ★建筑及景观表现PSD后期处理效果图　图库网址http://www.xingsc.cn ftp://xingxin.oicp.net 联系QQ：447255935 电话：13111542600
