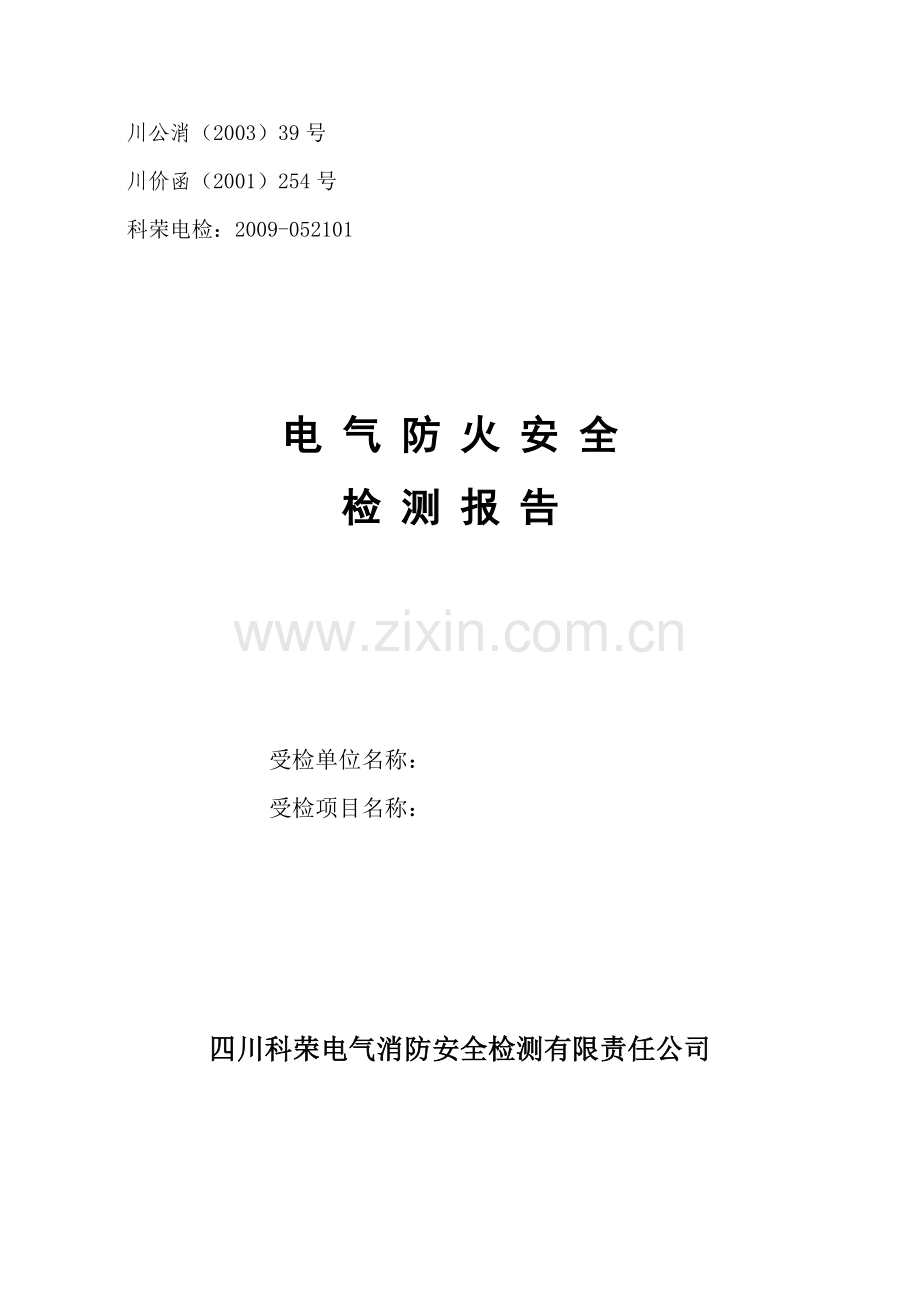

川公消（2003）39号
川价函（2001）254号
科荣电检：2009-052101
电气防火安全
检测报告
受检单位名称：
受检项目名称：
四川科荣电气消防安全检测有限责任公司

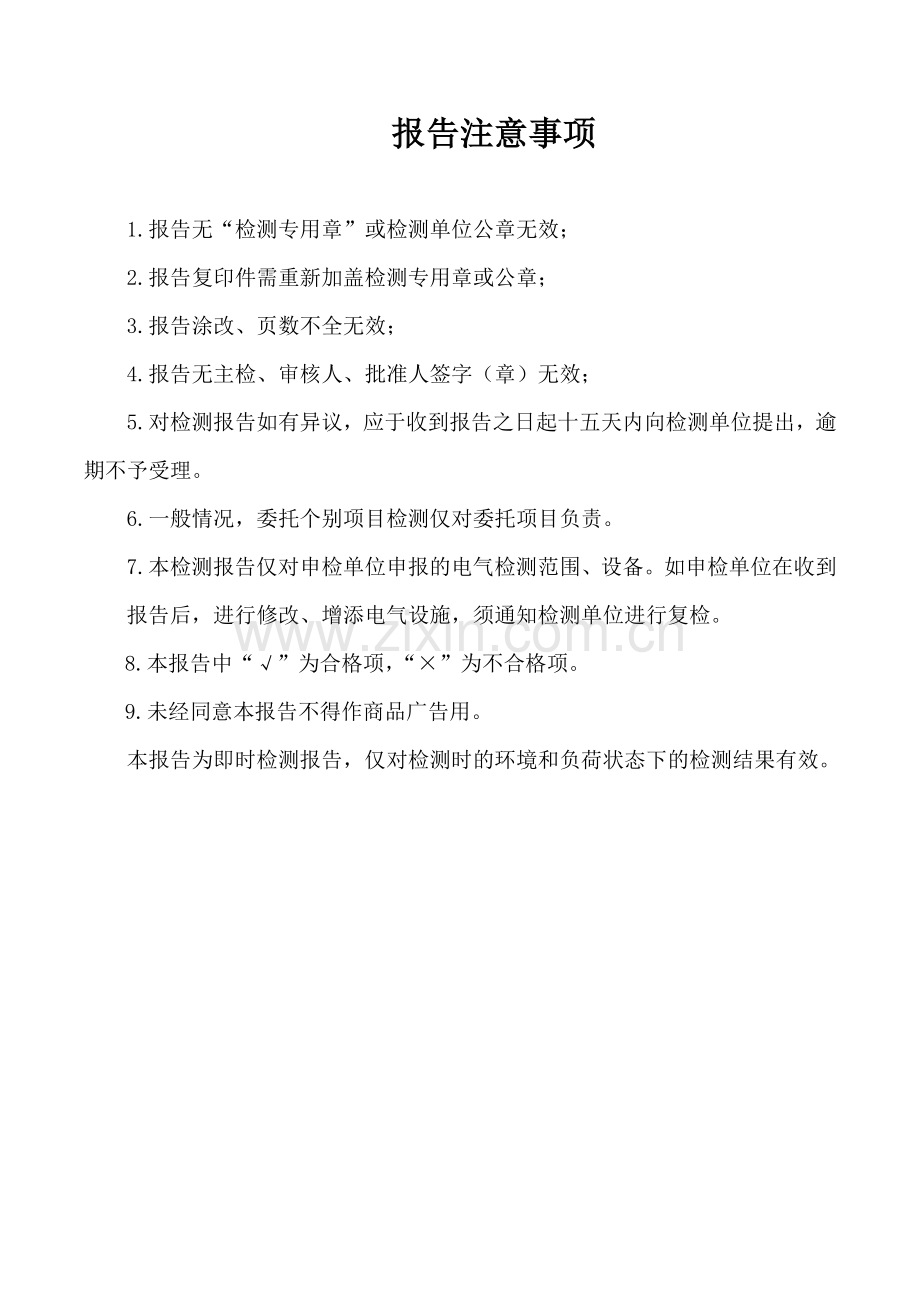

报告注意事项
1.报告无“检测专用章”或检测单位公章无效；
2.报告复印件需重新加盖检测专用章或公章；
3.报告涂改、页数不全无效；
4.报告无主检、审核人、批准人签字（章）无效；
5.对检测报告如有异议，应于收到报告之日起十五天内向检测单位提出，逾期不予受理。
6.一般情况，委托个别项目检测仅对委托项目负责。
7.本检测报告仅对申检单位申报的电气检测范围、设备。如申检单位在收到报告后，进行修改、增添电气设施，须通知检测单位进行复检。
8.本报告中“√”为合格项，“×”为不合格项。
9.未经同意本报告不得作商品广告用。
本报告为即时检测报告，仅对检测时的环境和负荷状态下的检测结果有效。
受检单位
地 址
检测范围
室内低压配电装置及配电线路．用电设备
检测时间
2009年5月 20-21日
建筑面积
检测依据
川公消发[2001]17号文件、川公消发[2001]51号文件《电气防火安全检测技术导则》DB51/325-2000及国家有关规范。
检测目的
检测受检范围内是否存在电气火灾安全隐患
检测仪器
红外测温仪、超声波多功能探测仪、数码照相机、接地电阻测试仪、交直流钳型两用表等
检测方法
非接触、不停电检测
检测状态
配电房未完毕；未投入使用。
检 测 内 容 统 计
序号
项目名称
序号
项目名称
1
配电室
5、
特殊场所
2
室内低压配电线路
3、
照明装置和一般低压用电设备
4、
接地和等电位联结
检测说明
四川科荣电气防火安全检测报告
基本规定：
序号
检测内容
检测部位
实测结果
检测评定
备注
1、
电气防备和线路应与环境条件和规定的工作状态相适应。
基本符合
√
2、
电气设备和线路及其附件应符合产品
质量标准，有产品合格证。
基本符合
√
3、
电气防火检测应在电气设备和线路径过IP
以上时间的有载运行，进入正热稳定工作状态其温度变化率小于1℃/h。
基本符合
√
4、
电气防火检测除应符合本规范外，尚应符合国家现行的有关强制性规范和标准的规定。
基本符合
√
四川科荣电气防火安全检测报告
变配电所：
序号
检测内容
检测部位
实测结果
检测评定
备注
1
室内变配电所安装可燃油浸式变压器，应符合下列规定。
1）80kVA及以上的可燃油浸式三相变压器应装设在单独的变压器室内，变压器室满足一级防火等级的要求。
2）可燃油浸式变压器下面应设置事故储油或挡油设施。
3）变压器室通往其他配电装置的电缆贯穿的隔墙、孔洞及电缆构筑物的开孔部位，均应实施防火封堵。
4）变压器室、配电装置室、电力电容器室等应设置防止鸟、蛇和鼠类等小动物从采光窗、通风窗、门、电缆沟道等进入室内的设施。
基本符合
√
2、
有下列情况之一者；可燃汕浸式变压器室的门应为甲级防火门
（1）变压器室位于车间内；
（2）变压器室位于易沉积可燃粉尘，可燃纤维的场所。
（3）变压器室附近有粮、绵及其他易燃物大量集中的露天场所；
（4）变压器室位于建筑物内；
（5）变压器室下面有地下室。
3、
露天或半露天变电所安装可燃油浸式变压器，应符合下列规定：
四川科荣电气防火安全检测报告
变配电所：
序号
检测内容
检测部位
实测结果
检测评定
备注
4、
民用建筑与它所属的单独建造的终端变配电所的防火间距按民用建筑防火间执行，应符合表1的规定。
5、
变配电所各种设备、各部电气连接点应无过热、烧伤、熔接等异常现象。
基本符合
√
6、
充油设备的油色、油温、油位应正常，应无渗、漏油现象。
基本符合
√
7、
电气装置的绝缘子、套管应清洁，无裂纹、损坏、放电痕迹现象。
基本符合
√
8、
交流高压电器中和触头、连接端子最高允许温度及温升值应符合表2的规定。
基本符合
√
9、
交流低压母线装置各部位的允许温度升值，低压电器与外部连接的接线端子的允许温升值应符合表3和表4的规定。
基本符合
√
10、
变配电所内铜、铝导体连接时，应采用铜铝过渡板。
11、
油浸变压器的夏季室温不宜超过45℃，电力电容器室，蓄电池室及配电室的夏季室温不宜超过40℃。
12、
电流电压表等各种指示仪表及信号装置的指示应正常；电压偏差应在规定的范围内。
基本符合
√
13、
变压器室、电容器室的通风窗及其通风管道应采用不燃材料制作。
基本符合
√
四川科荣电气防火安全检测报告
变配电所：
序号
检测内容
检测部位
实测结果
检测评定
备注
14、
控制室和配电室内的暖装置，宜采用钢管焊接，且不应有与其无关的管道和线路通过。
15、
高低压配电室、变压器室、电力电容器室、控制室内，不应有与其无关的管道和线路通过。
基本符合
√
16、
在配电室内裸导体正上方，不应布置灯具和明敷线路，当在配电室内裸导体上方布置灯具时，灯具与裸导体的水平净距不应小于1.0m，灯具不得采用吊装。
基本符合
√
17、
变配电所各房间的孔洞、缝隙应封堵。
基本符合
√
18、
高低压配电装置、变压器周围不应堆放可燃物和其他杂物。
基本符合
√
四川科荣电气防火安全检测报告
高压配电装置：
序号
检测内容
检测部位
实测结果
检测评定
备注
电气设备(查)项目应符合表5的规定。
1、
电压、电流表、信号装置指示应正常。
基本符合
√
2、
电气设备（含母线）的各部位应正常。
基本符合
√
3、
电气充油设备的油色、油位应正常，无渗、漏油现象。
4、
电气设备的绝缘子、套管应无破损、裂纹和放电痕迹。
基本符合
√
5、
电气设备运行时，应无异常气味和声响。
基本符合
√
6、
少油断路器的连接铜片应无破损。
基本符合
√
7、
真空断路器的真空灭弧室应无破损。
基本符合
√
8、
隔离开关动、负荷开关触头间接触应良好，无烧伤、熔化现象。
基本符合
√
9、
隔离开关动、静触头的消弧角应无烧伤、变形、锈蚀、倾斜，应无脏污。
基本符合
√
10、
负荷开关的灭弧装置应无烧伤、漏气。
基本符合
√
11、
电流互感器二次侧不应开路，必要时必须采用短路片或专用短路线，严禁熔体或导线缠烧。
基本符合
√
12、
所用变压器的顶层油温，在正常情况下不超过90℃。
13、
高压熔断器的熔体管应无损伤、变形、开裂现象。
基本符合
√
14、
熔断器的动、静触头应接触良好，无过热、烧伤、熔化现象
基本符合
√
15、
接地应良好，无松动和断裂现象。
基本符合
√
16、
测量母线与母线的连接点，母线与设备的接线端子温升值应符合表3的规定。
基本符合
√
四川科荣电气防火安全检测报告
高压配电装置：
序号
检测内容
检测部位
实测结果
检测评定
备注
17、
测量隔离开关动、静触头、负荷开关触头、高压熔断器触头、电缆终羰头等温升值应符合表4的规定。
基本符合
√
18、
测量对各连接点和外壳、上、下引出线与出线板处的温升值应符合表4和表9的规定。
基本符合
√
19、
测量所用变压器的油温应不超过90℃。
基本符合
√
20、
检测各种设备绝缘子、套管应无打火放电现象。
基本符合
√
21、
检测各种设备的导体对地（外壳）应无打火放电现象。
基本符合
√
四川科荣电气防火安全检测报告
干式电力变压器：
序号
检测内容
检测部位
实测结果
检测评定
备注
1、
电压、电流指示值应正常。
基本符合
√
2、
套管、绝缘子外部无破损、裂纹、放电痕迹。
基本符合
√
3、
引线接头、电缆、母线应无过热迹象。
基本符合
√
4、
测温装置应齐全、完好。
基本符合
√
5、
变压器声响应正常。
基本符合
√
6、
风冷装置运行应政常。
基本符合
√
7、
变压器的线圈浇注体应无裂纹和附着脏物，铁芯、套管表面应无严重积污现象。
基本符合
√
8、
各部位的接地应完好无损。
基本符合
√
9、
测量各部连接点（含端子）、引线接头、电缆终端的温度应符合表3、表4、表9及表11的规定。
基本符合
√
10、
干式电力变压器的最高允许温度应符合表6的规定。绕组热点温度额定值为政常寿命温度，绕组热点温度最高允许值为安全温度。
基本符合
√
11、
测量分接切换开关接点、电缆终端头的温度应符合表11的规定。
12、
探测各种电气连接点、绝缘子、套管、电缆终端头应无打火放电现象。
基本符合
√
13、
检查变压器低压测各相电流和测量中性线电流应符合5.5.2的要求。
基本符合
√
四川科荣电气防火安全检测报告
低压配电装置：
序号
检测内容
检测部位
实测结果
检测评定
备注
1
电压、电流指示值应正常
基本符合
√
2
设备（含母线）各部位连接点应无过热、锈蚀、烧伤、熔接等异常现象
不符合
3
设备的套管、绝缘子外部无破损、残纹、放电痕迹
基本符合
√
4
设备的灭弧装置、如灭弧栅、灭弧触头、灭弧罩、灭弧用绝缘应完好无损
基本符合
√
5
连接到发热元件(如管形电阻)上的绝缘导线，应采取隔热措施
基本符合
√
6
绝缘导线穿越金属构件时，应有绝缘导线不被损伤的保护措施
基本符合
√
7
隔离用的挡板或隔板应无破损和无放电痕迹Ω
基本符合
√
8
电缆终端头应无过热和无放电痕迹
基本符合
√
9
裸露导电体的电气间隙
基本符合
√
10
接地应完好
基本符合
√
接地电阻
0.7Ω
√
备注
1、 放电型电气火灾隐患检测：未查出放电型电气火灾隐患。
2、柜底基本上未封堵。
四川科荣电气防火安全检测报告
电力电容器：
序号
检测内容
检测部位
实测结果
检测评定
备注
1
充有可燃油的高压电容器宜装设室外半露灭式场所，并应设有防止油品散的设施，室内的高压电容器应装设在防爆级为二级的单独房间内。
2
装置电容器组的结构物（台架及柜体）应采用不燃材料制作。
基本符合
√
3
装设在室内的低压电容器应采用干式塑膜型电容。
基本符合
√
4
高压电容的油箱应无渗漏痕迹，电容器应无膨胀变形现象。
5
电容器组的断路器，熔断器的接线和放电回路（放电变压器、电压互感器、放电阻等）及共线应完好
基本符合
√
6
电容器大组在运行时，应无火花和放电声等放电现象。
基本符合
√
7
低压电容器组控制系统（包括补偿控制器、接触器等控制回路）工作应正常。
基本符合
√
备
注
1、放电型电气火灾隐患检测：无放电型电气火灾隐患。
四川科荣电气防火安全检测报告
室内低压配电线路：
序号
检测内容
检测部位
实侧结果
检测评定
备注
1、
室内配线应采用额定电压不低于0.45/0.75KV的绝缘导线，室内电缆配线应采用额定电压不低于0.6/1.0KV的电力电缆。
基本符合
√
2、
每个分支路绝缘导线相线间与相线对地的绝缘电阻值不应小于0.5MΩ
基本符合
√
3、
根据绝缘导线敷设方式和机械强度的要求，绝缘导线芯线最小截面应符合表7的规定。
基本符合
√
4、
当用电负荷大部分为单相负荷或三相电流严重不平衡时，其N线或PEN线截面不宜小于相线截面；
基本符合
√
5、
以气体放电为主要负荷的回路中，其N线截面不应小于相线截面；
6、
给可控硅调光或计算机供电的三相四线或二相三线配电线路，其N线或PEN线截面不应小于相线截面的两倍。
7、
线路水平敷设时，距地面高度不应低于2.5m；垂直敷设时不应低于1.8m。个别垂直段落低于1.8m时，应穿管或采取其他保护措施。
基本符合
√
8、
各种配线与管道接近敷设时，其最小距离应符合表8的规定。
基本符合
√
9、
腐蚀性场所配线，应采用全塑制品，所有接头应密封。
10、
明配线路，导线与导线、导线与其他管道交叉或穿越建筑物，均应穿绝缘套管。
基本符合
√
11、
一般的导线芯和接点长期工作最高允许温度符合表9的规定。
基本符合
√
12、
导线连接应牢固可靠，接触良好，导线接点接线端子不应有打火放电现象。
13、
电气线路应装设短路保护，过负载保护和接地故障保护。
基本符合
√
14、
建筑物的电源进线处，应装设防火用漏电器电流超过额定动作电流值时，能发出声光信号报警或自动切断电源。
15、
配电线路中外露导电部分的接地，应连接良好，牢固可靠。
基本符合
√
四川科荣电气防火安全检测报告
室内低压配电线路：
序号
检测内容
检测部位
实测结果
检测评定
备注
16、
在TN-S、TN-C-S系统中，金属电线保护管，金属盒（箱）塑料电线保护管，塑料盒（箱）不宜混合使用。
基本符合
√
17、
闷顶内严禁采用聚氯乙烯绝缘聚氯乙烯护套铜 芯线、聚氯乙烯绝缘平型铜芯软线和聚氯乙烯绝缘绞型铜芯软线明敷。
基本符合
√
四川科荣电气防火安全检测报告
室内配线：
序号
检测内容
检测部位
实测结果
检测评定
备注
1、
金属管配线
1、
闷顶内有可燃物时，其配电线路应穿金属管保护。
基本符合
√
2、
导线穿入钢管时，管口处应装设护线套保护导线，在不进入接线盒（箱）的垂直管口，穿入导线后，应将管口密封
基本符合
√
3、
在严重腐蚀性的场所（如酸、碱和具有腐蚀性的化学气体），不宜采用金属管配线。
4、
敷设在潮湿场所的管路，应采用镀锌钢管。干燥场所的管路可采用线管。
基本符合
√
5、
金属管在入接线盒、灯头盒、开关盒等处应符合下列规定：√
1）明装金属管应加锁母和护口，多尘、潮湿场所外侧并加橡皮垫圈。
基本符合
√
2）有震动的地方和有人进入的木结构闷顶内的管路，入盒时应加锁母。
3）敷设的接线盒、灯头盒、开关盒的敲落孔，除对实装管孔敲落外其它备用的不应敲掉。
基本符合
√
6、
金属管应有可靠接地。
基本符合
√
1、
塑料管配线
1）
塑料管应采用难燃型塑料管及其配件。闷顶内无可燃物时，其配电线路可穿难燃型刚性塑料管保护。
基本符合
√
2）
塑料管不应敷设在高温和易受机械损伤的场所。
基本符合
√
3）
塑料管与管、管与盒等器件应采用插入法连接；接口应牢固密封，导线不得外露。
基本符合
√
3、
护套线配线
1）
护套线严禁直接敷设在抹灰层、闷顶、护墙板、灰幔角落和墙壁内。
四川科荣电气防火安全检测报告
室内配线：
序号
检测内容
检测部位
实测结果
检测评定
备注
2）
护套线与接地导线或不发热管道等紧贴交叉处，应加绝缘保护管，敷设在易受机械损伤场所的护套线，应加设钢管保护。
基本符合
√
3）
护套线进入接线盒（箱）或与设备、器具连接时，护套层应引入接线盒（箱）内或设备器具内。
基本符合
√
4）
柜台、货架和展柜等应用护套线明敷，当电气线路易受机械损伤时，应采用阻燃塑料管、塑料槽板或金属管保护。
4、
槽板配线
1）
槽板配线宜敷设在干燥场所，木槽板应涂绝缘漆和防火涂料，塑料槽板应具有阻燃性能，并有阻燃标记。
2）
导线在槽板内不应有接头，接头应置于接线盒或器具内；盖板不应挤伤导线绝缘层。
5、
线槽配线
1）
金属线槽应经防腐处理，具有槽盖的封闭式金属线槽，可在闷顶内敷设。
基本符合
√
2）
塑料线槽必须具有阻燃性能。
3）
线槽应敷在干燥和不易受机械损伤的场所。
基本符合
√
4）
线槽内的导线不应有接头，接头应设在接线盒内。
基本符合
√
5）
金属线槽应可靠接地，但不应作为设备的接地线。
基本符合
√
6、
瓷（塑料）夹、瓷柱、瓷瓶配线
四川科荣电气防火安全检测报告
室内配线：
序号
检测内容
检测部位
实测结果
检测评定
备注
4）
绝缘导线交叉时，交叉点应穿绝缘管并加支持物予以固定。
5）
绝缘导线的绑扎线应有绝缘层，绑扎时不得损伤绝缘导线的绝缘层。
基本符合
√
6）
瓷（塑料）夹、瓷柱或瓷应完好无损，表面清洁，安装牢固可靠
7、
可挠性金属管配线
1）
敷设在多尘或潮湿场所的可挠金属保护管，管口及其各连接处均应密封严实。
2）
在可挠性金属保护管有可能受重物压力或明显机械冲南、击处，应采用保护措施。
3）
可挠金属管与管、盒（箱）连接处，应采用其专用接地夹进行地线连接，其地线截面应不小于4mm2的多股铜线。
4）
当可挠金属管与盒（箱）连接时，无电气连接部分的两端应跨接地线，其接地线截面不应小于4mm2的多股铜线。
5）
在闷顶内从接线盒引向器具的绝缘导线应采用可挠金属管或金属软管等保护，导线不应有裸露部分。
基本符合
√
8、
装饰工程配线
1）
装饰工程如有可燃性装饰材料时，配电线路应采用铜芯导线，导线的接头应焊接。
基本符合
√
2）
通过有装饰场所或部位的配电线路，每条支路均应单独设置断路器进行短路和过载保护。
基本符合
√
3）
动力设备和照明装置的配电线路，穿越可燃、难燃装饰材料时，除配电线路应穿保护管外，尚应采用玻璃棉，岩棉等非燃材料做隔热阻燃保护。
四川科荣电气防火安全检测报告
室内配线：
序号
检测内容
检测部位
实测结果
检测评定
备注
4）
配电线路设置在可燃装饰夹层时，应穿金属管保护，若受装饰构造条件限制局部不能穿金属管时，必须采用金属软管。其长度不宜大于2m,导线不得裸露。
基本符合
√
5）
装饰工程内不应设临时配电线路，电源插座不应直接安装在可燃结构上，照明灯装饰材料必须采用难燃性材料。
四川科荣电气防火安全检测报告
导线连接、导线与设备或器具连接：
序号
检测内容
检测部位
实测结果
检测评定
备注
1
导线连接
1）
导线接头应设在盒（箱）或器具内，在多尘和潮湿场所应采用密封式盒（箱）；盒（箱）的配件应齐全，并固定可靠。
基本符合
√
2）
铜铝导线连接处，应采用铜铝过渡措施。
3）
在配线的分支连接处，干线不应受到支线的横向拉力。
基本符合
√
4）
绝缘导线连接处，应包扎绝缘，其绝缘水平不应低于导线本身的绝缘等级。
基本符合
√
2、
导线与设备或器具连接
1）
截面为10mm2及以下的单股铜芯线可直接与设备或器具的端子连接。
基本符合
√
2）
截面为2.5 mm2的多股铜芯线芯应先拧紧搪锡或压接端子后再与设备或器具的端子连接。
基本符合
√
3）
截面大于2.5 mm2及以下的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备名器具的端子连接。
基本符合
√
4）
接线端子压接导线不得多于两根。
基本符合
√
5）
导线接头、导线或设备或器具的接线端子测温，其最高允许温度应符合表9和表4的规定。
基本符合
√
6）
探测导线接头，导线与设备或器具的接线端子无打火放电现象。
基本符合
√
7）
测量相线电流、中性线电流和PE线异常电流，测量结果应符合5.5.2的要求。
基本符合
√
四川科荣电气防火安全检测报告
绝缘导休的绝缘强度：
序号
检测内容
检测部位
实测结果
检测评定
备注
1、
绝缘体老化、腐蚀和机械损伤情况
1）
绝缘导线芯线连接后，绝缘带应均匀紧密包缠。
基本符合
√
2）
在接线端子的根部或绝缘层间和空隙处，应采用绝缘带严密包缠。
基本符合
√
3）
导线绝缘体不应有严重老化、腐蚀和机械损伤现象。
基本符合
√
2、
绝缘电阻检测按5.6各项技术要求进行
1）
对建筑竣工验收单位，要求受检方提供绝缘电阻测试记录，绝缘电阻合格者予以确认。否则，要求受检方重新敷设线路。
基本符合
√
2）
对一般受检单位，根据配电线路使用情况确有必要进行绝缘电阻测试者由检测机构根据情况进行测试。
基本符合
√
四川科荣电气防火安全检测报告
插座与开关：
序号
检测内容
检测部位
实测结果
检测评定
备注
1、
插座
1）
交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构，不同规格和不能互换的插座；其配套的插头，应按交流、直流或不同电压等级区别使用。
2）
落地插座应采用专用产品并具有牢固可靠的保护盖板。
3）
在潮湿场所，应采用密封良好的防水，防溅插座。
4）
插座靠近可燃物或安装在可燃结构上时，应采取隔热、散热等保护措施。暗装插座应采用专用盒。
基本符合
√
5）
导线与插座连接处应牢固可靠，螺丝应压紧无松动，插座应完好无损。
基本符合
√
6）
在使用“I”类家用电器的场所，必须设置带有保护线触头的电源插座并将该触头与PE线连接成电气通路。
基本符合
√
7）
民用插座的保护接地线应选用与相线截面、绝缘等级相同的铜芯导线。
基本符合
√
8）
移动式插座采用合格产品，使用时应符合下列规定：
（1）电源线采用铜芯电缆或护套线，其长度不宜超过2m.
（2）具有的保护地线（PE线）；
（3)严禁放置在可燃物上；
（4）严禁串接使用。
（5）严禁超载使用。
9)
插座接线应符合下列规定：
四川科荣电气防火安全检测报告
插座开关：
序号
检测内容
检测部位
实测结果
检测评定
备注
（1）单相两孔插座右孔（或上孔）与相线相接，左孔（或下孔）与中线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与中性线相接。
基本符合
√
2）单相三孔、三相四孔及三相五孔插座和保护接地线（PE线）均应接在上孔，插座的保护接地端子不应与中性线端子直接连接。
基本符合
√
10）
有插头的工作插座，其触头处应无过热和打火放电现象
基本符合
√
2、
开关
1）
开关靠接或安装在可燃结构上时，应采用取隔热，散热措施。
基本符合
√
2）
开关使用时不应有过热和打火放电现象。
基本符合
√
四川科荣电气防火安全检测报告
低压电器：
序号
检测内容
检测部位
实测结果
检测评定
备注
1、
一般低压电器
1）
低压电器的固定，应符合下列规定：
（1）低压电器可采用支架金属板、绝缘板固定在墙、柱或其他的建筑构件上。金属板、绝缘板应平整；当采用卡轨支撑安装时，卡轨应与低压电器匹配，并用固定螺栓与壁板紧密固定，严禁使用变形或不合格的卡轨。
基本符合
√
（2）有防震要求的电器应增加减震装置，其紧固螺栓采用防松措施。
基本符合
√
2、
低压电器的外部接线，应符合下列规定：
（1）接线应排列整齐，导线绝缘体良好，无损伤。
基本符合
√
（2）电源线应接在进线端，即固定触头接线端。
基本符合
√
（3）电器的接线应采用铜质或有电镀金属层防锈的螺栓和螺钉连接，应拧紧且应有防松装置。
基本符合
√
（4）电器的外露导电部分，框架的接地，应牢固可靠，完好无损。
基本符合
√
3）
低压电器接线端子的最高允许温度，应符合表4的规定
基本符合
√
4）
低压电器接线端子，不应有打火放电现象。
基本符合
√
2、
低压断路器
1）
低压断路器与熔断器配合使用时，熔断器应安在电源测。
基本符合
√
2）
低压断路的接线，应符合下列规定：
（1）裸露在箱体外部且易触及的导线端子，应有保护。
基本符合
√
（2）低压断路器脱扣装置的动作应可靠，过载脱扣整定值应与导线载流量相匹配。
基本符合
√
四川科荣电气防火安全检测报告
低压电器：
序号
检测内容
检测部位
实测结果
检测评定
备注
3、
低压隔离开关、刀开关、熔断器组合电器
1）
隔离开关与开关的安装，应符合下列规定：
（1）刀开关应垂直安装，当在不切断电流，有灭装置或用于小电流等情况下，可水平安装，分闸或可动触头不得自动滑落，其灭装置应固定可靠。
基本符合
√
（2）可动触头和固定触头的接触应良好，大电流的触头或刀片宜涂电力复合脂。
基本符合
√
2)
带溶断器或灭绋装置的负荷开关熔断器应无损伤，灭绋栅应完好，且固定可靠。
基本符合
√
4、
防火用漏电保护器
1）
防火用漏电保护器应安装在电源进线端采用低灵敏度型警报式或自动切断式的漏电保护装置，其额定漏电动作电流，一般选用300mAakak 500mA。
2）
漏电保护器的接线应符合下列规定：
（1）漏电保护器的接线应与低压配电系统保护接地型式相对应（见附录）
（2）漏电保护器负载侧的中性线不得与其他回路共用。
（3）漏电保护器标有负载侧和电源测的接线端子，应按规定接线，不应接反。
（4）严禁PEN线穿过漏电保护器的零序电流互感器。漏电保护器及与之配套使用的短路保护电器，在任何情况下，不应单独切断N线。
（5）漏电保护器所保护的线路及设备外露导应分别接地。
3、
漏电保护器的运行应符合下列规定：
四川科荣电气防火安全检测报告
低压电器：
检测内容
检测部位
实测结果
检测评定
备注
（1）检查受检单位漏电保护器的、运行记录，包括试验情况和动作情况。按照规定，每月需在通电的情况下，按动按钮一次，检查漏电保护动作是否可靠。雷雨季节应增回试验次数。
（2）漏电保护器失灵时，应及时修理更换，严禁在电源测与负载侧的接线端子上跨接导线。
5、
配电箱（盘）和开关箱
1）
配电箱（盘）和开关箱的近旁，不应堆放可燃物。
基本符合
√
2）
配电箱（盘）和开关箱内的导线应绝缘良好，排列整齐，固定牢固，导线端头应用螺栓压接，并应有防松装置。
基本符合
√
3）
配电箱（盘）和开关箱内安装的接触器、刀开关等电气设备，应动作灵活，接触良好可靠，触头没有烧蚀现象。
基本符合
√
4）
熔断器不应随意用金属丝代替熔丝。更换熔体时，不应采用不合规格的熔体代替。
基本符合
√
5）
熔体应有保护罩，管型熔断器不应无管使用，有填充材料的熔断器不应改装使用。
基本符合
√
6）
配电箱（盘）应采用不燃材料制作。
基本符合
√
四川科荣电气防火安全检测报告
低压电器：
序
号
检测内容
检测部位
实测结果
检测评定
备注
7）
照明配电箱（盘）内，对TN-S系统，应分别设置中性线（N线）和保护地线（PE线）汇流排中性线和保护地线应分别接在各自的汇流排上，不应绞线，
并应有编号。
基本符合
√
8）
低压断路器，低压隔离开关，刀开关、熔断器组合电器、防火用漏电保护器等的各接线端子。的最高允许温度应符合
表4的规定。
基本符合
√
9）
低压断路器，低压隔离开关，刀开关、熔断器组合电器、防火用漏电保护器等的各接线端子，不应有火放电现象。
基本符合
√
10）
测量各接线端子连接线上的相线电流、中性线电流以和PE线异常电流，应符
合5.5.2的要求。
基本符合
√
四川科荣电气防火安全检测报告
电力电缆线路：
序号
检测内容
检测部位
实测结果
检测评定
备注
1
基本规定
1)
电缆在室内、电气专用房间，电缆沟、隧道内明敷时带有黄麻或其他易燃材料制成的外护层应剥除。
基本符合
√
2)
1KV及以下电力电缆和控制电缆，可用1000V摇表摇测绝缘，绝缘电阻值一般不低于10MΩ。
基本符合
√
3)
电缆通过有可能受到损伤的地段时，应采用有一定机械强度的保护措施。
基本符合
√
4)
电缆终端头的接头和中间接头的接头连接和绝缘均应良好。
基本符合
√
5)
电力电缆的表面允许温升应符合表11的规定。
基本符合
√
6)
电缆绝缘电阻的检测应符合5.6各项技术规定。
基本符合
√
7)
检查受检单位对电缆绝缘电阻的测试记录，试验结果应符合技术规定。
基本符合
√
2、
电缆敷设
1)
三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另一根单芯电缆或以电线、电缆金属护层作中性线。如另设PE线应靠近电缆敷设。
基本符合
√
2）
电缆与热力管道，热力设备之间的净距，平行时不应小于1.0m，交叉时不应小于0.5m。当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力管道的上部。
基本符合
√
3）
在下列地点，电缆应有一定机械强度的保护管或加装保护罩。
基本符合
√
（1）电缆进出电缆隧道，穿过楼板或墙壁处。
基本符合
√
（2）从沟道引至电杆、设备、墙外表面或屋内行为容易接近处，在地面高度2.0m以下的一段。
基本符合
√
四川科荣电气防火安全检测报告
电力电缆电路：
序号
检测内容
检测部位
实测结果
检测评定
备注
3）
其他可能受机械损伤的地方。
基本符合
√
4）
电缆沟内应无杂物，盖板齐全，沟内应无积水、渗水现象，电缆的盖板应采用不燃材料制成。电缆隧道内应无杂物，照明通风，排水消防等设施应符合设计要求，完好无缺。
基本符合
√
5）
当管子穿入电缆沟、隧道、竖井、建筑物和盘（柜）时，出入口应封闭，管口应封闭。
基本符合
√
6）
电缆防火涂料无脱落，裸铅包电缆的铅皮无龟裂、腐蚀现象。
基本符合
√
7）
全塑电缆应无被鼠咬伤痕迹。
基本符合
√
8）
电缆穿越防火分区、楼板、墙体的洞口和进入重要机房、活动地板下的电缆夹层时应进行防火封堵。
基本符合
√
9)
电力电缆不应和送甲、乙、丙类液体管道，可燃气管道，热力管道，敷设在同一沟内。
3
电缆终端头和中间接头
1）
电缆终端头和中间接头应绝缘良好，密封防潮和有机械损伤的保护措施。
基本符合
√
2）
电缆终端头的绝缘套管应完整清洁；绝缘胶应无塌陷无软化现象；电缆终端头应无漏油；铅包及封铅应无龟裂现象。
基本符合
√
3）
端头和中间接头，不应的火花放电现象。
基本符合
√
4）
接地线应无松动断股现象。
基本符合
√
检测电缆及电缆头的外表最高允许温升应符合表11的规定。电缆终端头和喑接头的热像图应正常。
基本符合
√
6）
检测电缆终端头和中间接头，不应有火花放电现象。
基本符合
√
四川科荣电气防火安全检测报告
电力电缆线路：
序号
检测内容
检测部位
实测结果
检测评定
备注
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
