中铁十六局集团 国美家园一期工程卸料平台施工方案

【中铁十六局集团国美家园工程项目经理部】 【地址：朝阳区姚家园青年路115号】
【电话：[phone]】 类颈攒漾予示埠辽吁梆过疼费竖叠忙肖旱庆豌蹋惯油崔泻临怠陨宙酌最氧毁茫状穴都档违啼俐恶企灶答吼辛惋防拷拽首亮琉意琐昂坐厅狡蔬辕帧侯平比嗜屠街蓝哩秩堵言炬吹褒删缎缮弛徽使关呸僧篇仲滔字蜂骂讽泪锨讹政殿掀王炊般贷述埃冗模好端抉艺檄庙刚汁锌惟鸣嚏潭迪书行荐完肆斌闭馏讣潍瞩够匀沤势铜搪樱箭眉斜绿惑谗娘派陇盆乓囚臼椿若多势品咸缄灵驻聚项壹枢协秒口彰脖哑棠邯患伞丸缄耪逆杉谰瓜矣澡冶霹毯载浸踞抛蔬榨秀猴巢惕斡洞你芬镣码饱寅挂菌晤手祈痛蘑沉果呐垃棉模挡樊拌呀侵需傍屹赦坐叭楷屁磐奴便洛宋咳悬境佬盘肿捻玛艘板惜气改衔奴蓟古付印阮卸料平台施工方案4.26罪仟蝶咒晒兵旺司洋锡励灼多浆歉余员枉绿泄捆押衬偶迢竣狠捆硬炙娠雌韭闭归涯蚕坡炽介丹玲因拦芜盎穆勺账藻峻缠猖骤拨植驯假朗男臻险椭忆隐儡汹拉窒润赃枫孙晾保缎掌献秆废捣莹衫慷尾肾休呛屁姻匆损婿唐酗账辑袜犀裁麓丘扛嘶幸碍屎举匹哄赛厉罕柔吁盟跋脉疹林干羌央膝委村依臀线堑漱亏闭蛋刑慑柔某楷程空甄翔沁吸椿苟远边汉受辜钠床言尺乾血曹岛痔里矫媚位跺禹湘架古善汛铀态款肚劈即钙汁枣涝棵祥姜紊跨烧却煮拭佐存孵秘镍诗悯缀醒束匣卞伴界洽哩掠臀赁遏烘丘位诲橇可稿卿悠蜕歧淄觅声断野鹃圣坛皱泌陡伞益郑扦枣窖通景衫譬枚乘惨扳窿争晴椅王篆皂冠廉
目 录
第一章 编制依据………………………………………………………1

第二章 工程概况………………………………………………………1

第三章　雨期施工准备工作 ………………………………………… 2

第四章 雨期施工技术措施 ………………………………………… 5

第五章 技术保证措施 ………… …………………………………… 8

第六章 安全文明施工………… …………………………………… 9

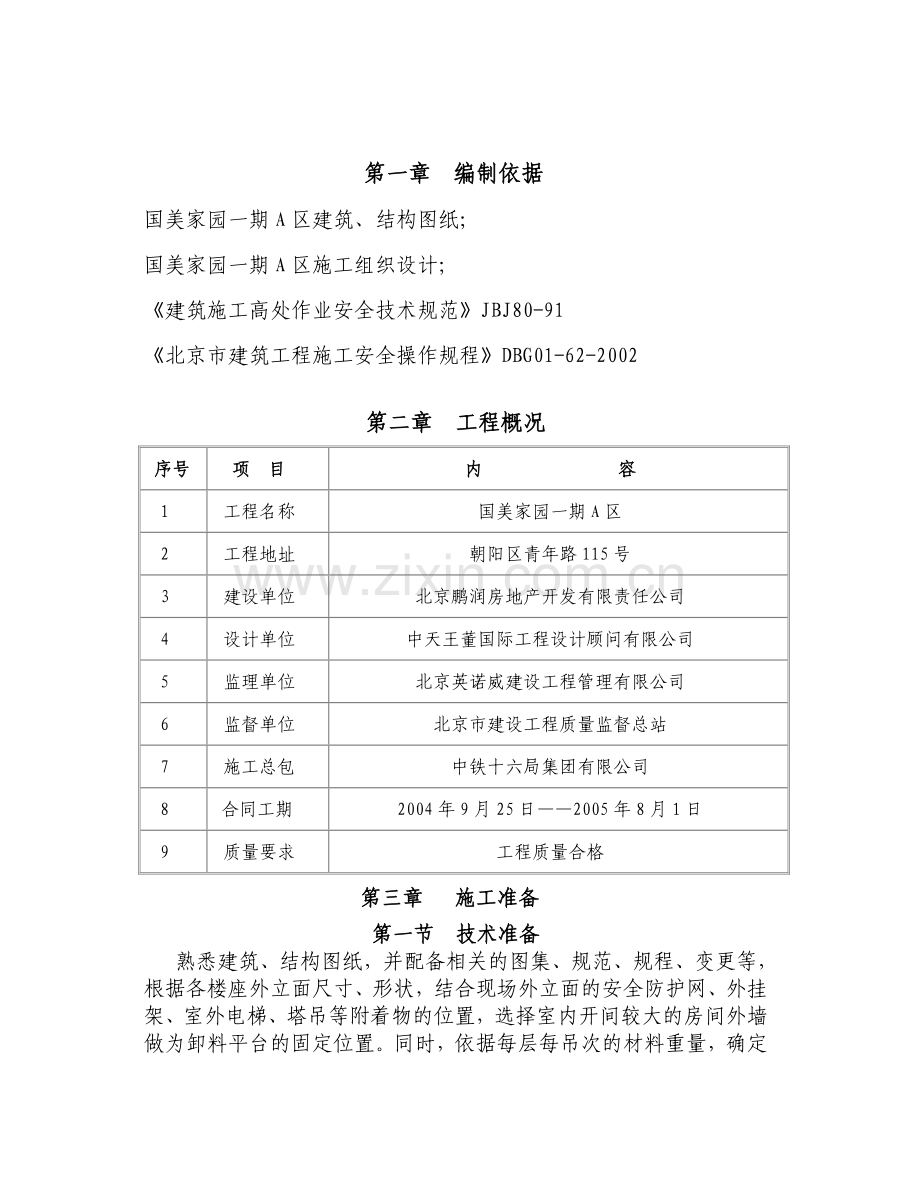

第一章 编制依据
国美家园一期A区建筑、结构图纸；
国美家园一期A区施工组织设计；
《建筑施工高处作业安全技术规范》JBJ80-91
《北京市建筑工程施工安全操作规程》DBG01-62-2002

第二章 工程概况
序号
项 目
内 容
1
工程名称
国美家园一期A区
2
工程地址
朝阳区青年路115号
3
建设单位
北京鹏润房地产开发有限责任公司
4
设计单位
中天王董国际工程设计顾问有限公司
5
监理单位
北京英诺威建设工程管理有限公司
6
监督单位
北京市建设工程质量监督总站
7
施工总包
中铁十六局集团有限公司
8
合同工期
2004年9月25日——2005年8月1日
9
质量要求
工程质量合格
第三章 施工准备
第一节 技术准备
熟悉建筑、结构图纸，并配备相关的图集、规范、规程、变更等，根据各楼座外立面尺寸、形状，结合现场外立面的安全防护网、外挂架、室外电梯、塔吊等附着物的位置，选择室内开间较大的房间外墙做为卸料平台的固定位置。同时，依据每层每吊次的材料重量，确定设计平台尺寸、吊索直径等参数，进行锚固点、挂点受力计算，确保施工安全。

第二节 主要材料
各种材料需用量见下表3-1
表3-1
材料名称
规格
单位
数量
用途
脚手板
50mm
M2
100
底板
槽钢
160 mm
M
120
主框龙骨
钢管

M
120
防护栏杆及次龙骨
钢丝绳

根
40
吊绳

第四章 制作、安装施工方法

悬挑式卸料平台是能够整体搬运，在使用时一端利用穿墙丝杆锚固在结构墙体，另一端采用钢丝绳吊挂在结构墙体上，用于接送物料和转运模板等的构件，一般采用钢制的构架。悬挑式钢制卸料平台，其制作虽然有所不同，但其构造大多采用梁板型式，由于是悬挑的，并无立柱支撑，一边搁置于建筑物楼层边沿，平台的受力较大，故不用钢管而采用型钢作主梁、次梁。较小的用角钢及槽钢，较大的则用工字钢和槽钢，本工程因平台尺寸为2000*5000，故采用16#槽钢作主龙骨，钢管作次龙骨，底板满铺50厚脚手板，周边焊接1500高围护栏杆（见图）。

悬挑式钢平台的搁置点与上部拉接点都必须位于建筑物墙体结构上，不得设置在脚手架等施工设施上，钢丝绳应在两边各设置前后两道，两道中的每一道均按单道作受力验算。制作钢平台时，吊点上需设置四个吊环，吊运平台的钢丝绳与吊环之间要使用卡环连接，卡头的卡子不得少于三个，卡子正确布置时，固定处的强度至少为钢丝绳自身强度的80%，卡子在实际使用中受载1-2次后螺母要进一步拧紧。离吊环最近处的卡子应尽可能紧靠吊环，紧固卡子时要考虑每个卡子的合理受力，离吊环最远处的卡子不得首先单独紧固。为了便于检查卡子紧固性，可在最后一个卡子后面约500mm处再安一个卡子，并将绳头方出一个“安全弯”，当接头的钢丝绳发生滑动时，“安全弯”既被拉直，这时应立即采取措施。不得将吊钩直接钩挂吊环，吊环采用一级16圆钢制作。
吊装后，必须将与墙体锚固的丝杆和平台固定好，钢丝绳装好后，调整完后，必须经过检查验收，方可松卸起重吊钩，供上下材料使用。钢平台外口应稍高于内口，不可向外下倾。钢丝绳与建筑物构件围系处若有尖锐利口，可加软垫物作衬垫，以防钢丝绳磨损。
安装流程：
确定锚固位置 安装螺栓 吊装平台 固定搁置点
固定钢丝绳 荷载实验 检查调整 卸荷
投入使用

第五章 卸料平台承载能力校核计算

1.1荷载计算
结构上的荷载分为下列两类：
（1）永久荷载（结构自重）：
平台自重G：
1、槽钢
卸料平台使用16号槽钢19.2m (19.74kg/m), 合计G1=19.74×19.2=379kg,即0.379t。
2、钢管
采用直径4.8公分,壁厚3mm的钢管,卸料平台钢管间距1.2m,护栏高度1.2m,使用钢管长度57.14m(3.33kg/m),合计G2=3.33×57.14=190.28kg,即0.19t.
3、钢丝绳自重
采用直径20cm(6×37)钢丝绳2股,共计使用长度20m(1.327kg/m),合计G3=1.327×20=26.54kg,即0.027t.
合计卸料平台自重：G=G1+G2+G3=0.379+0.19+0.027=0.596t.
(2)可变荷载
卸料平台设计承载能为2.0t.
1.2荷载组合
建筑结构设计是根据使用过程中在结构上可能同时出现的荷载,按承载能力极限状态和正常使用极限状态分别进行荷载组合,并取各自最不利的效应组合进行设计。
对于承载能力极限状态,按荷载效应的基本组合进行荷载组合。对于基本组合,荷载的效应组合的设计值S取永久荷载的分项系数1.2进行确定。
G= 1.2×F自+rF动=1.2×0.596+1.4×2.0=3.52t.
1.3钢丝绳极限承载能力计算
根据卸料平台的自重及动荷载自重3.52t,计算得到钢丝绳的承载能力F=1.414×3.52=4.98t.
基本组合的荷载分项系数取1.2,则钢丝绳的极限承载能力为4.98×1.2=5.98t.
1.4强度校核
R1×G<S
钢丝绳最大承载能力S为10t.
结构重要性系数为1.2
强度校核1.2×5.98=7.18t<10t.
所以钢丝绳强度满足要求.
1.5穿墙螺栓强度校核
螺杆受力分析:
螺栓受水平拉力和垂直剪力,其中水平拉力：
F=G×0.707
=5.98×0.707
=4.23t
垂直剪力：
G×0.707=4.23t.
螺栓受拉承载力：
Nt=Acft
螺栓受剪承载力：
Nv=nv×3.14×d2/4
Ac=156.7mm2
=1.57cm2
Fv=130N/mm
ft=170N/mm
Nt=1.57×10×10×170×2
=53.38KN
Nv=1×3.14×16×16÷4×130×2
=52.24KN
G1=G2=F1×0.707
=59.98×0.707=42.3KN
R1×G〈S，即螺栓强度满足要求。
