24锚设备讲解.pptx

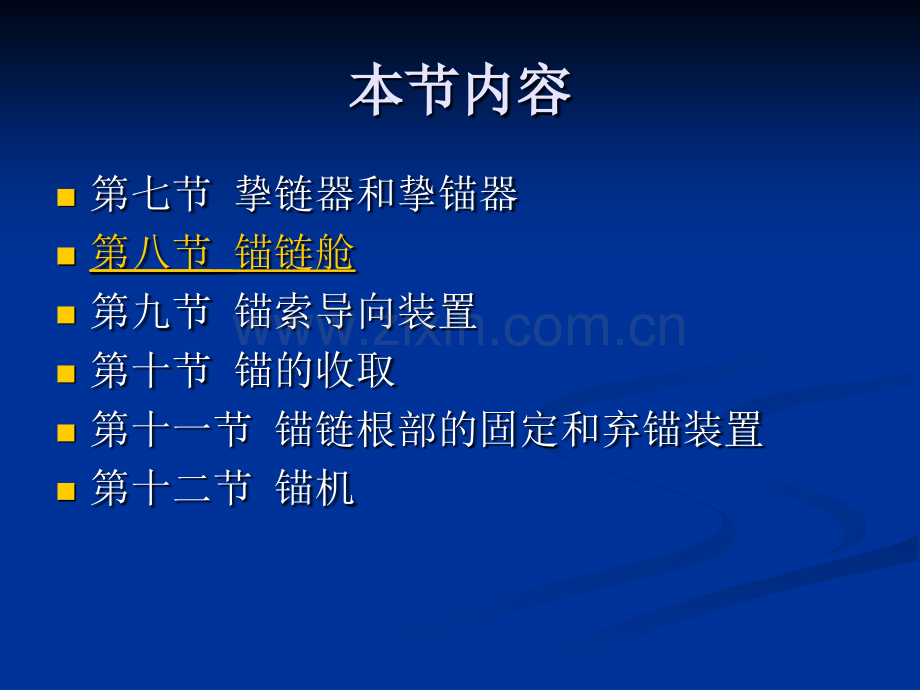

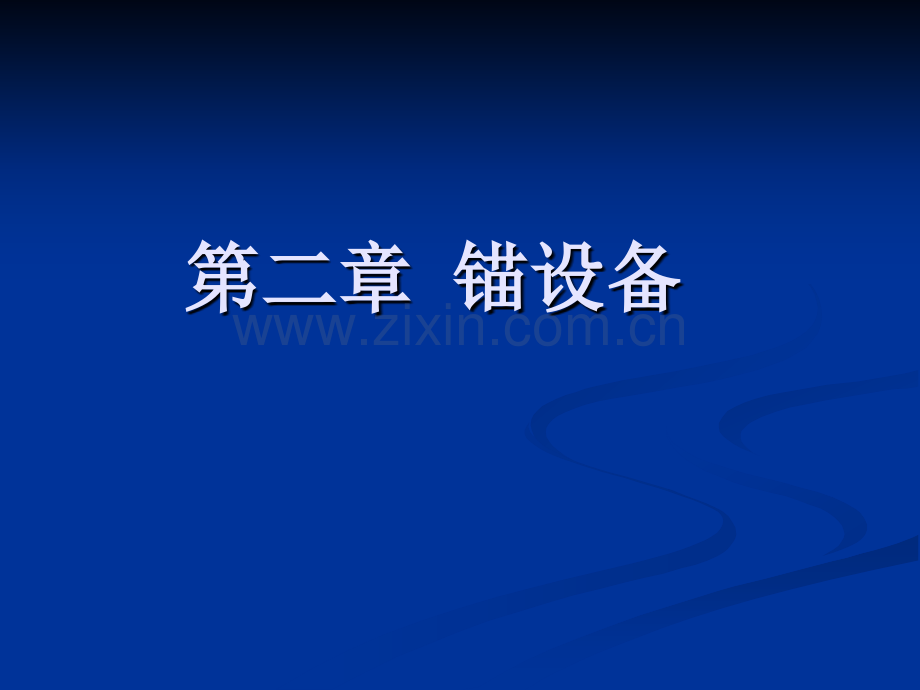

第二章第二章 锚设备锚设备本节内容本节内容n n第七节 挚链器和挚锚器n n第八节 锚链舱n n第九节 锚索导向装置n n第十节 锚的收取n n第十一节 锚链根部的固定和弃锚装置n n第十二节 锚机挚链器挚链器n n挚链器是船舶在航行或抛锚时家族锚链的装置。n n常用的挚链器有：闸刀挚链器构造简单、使用方便，操作迅速。适用于直径12.568mm的锚链。螺旋挚链器结构复杂，操作较慢，但是比较可靠。适用于直径2266mm的锚链。闸刀挚链器闸刀挚链器螺旋挚链器螺旋挚链器挚锚器挚锚器n n是船舶航行时紧固锚的装置。n n常用形式：1）挚锚索 2）挚锚链条 3）挚锚钩锚链舱锚链舱n n锚链舱是存放锚链的舱室n n锚链舱应尽可能设置在较低的位置n n锚链舱的容积能够足以存放收入舱内的全部锚链，并使锚链依靠自重自行堆放，不需要由人工整理锚链n n锚链舱的形式有：圆形、矩形、梯形和组合形圆形锚链舱圆形锚链舱n n通常为封闭的水密结构通常为封闭的水密结构n n圆形锚链舱内径和高度的确定：圆形锚链舱内径和高度的确定：1.1.内径内径:D:Dc c建议取建议取30353035倍锚链直径倍锚链直径d d2.2.高度高度:H:Hc c=1.27V/D=1.27V/Dc c2 2+h+h1 1+h+h2 2 其中：其中：V=0.0009dV=0.0009d2 2（l ln n-l-lk k）/100,/100,除锥形部分外锚链舱必须容积，除锥形部分外锚链舱必须容积，mm3 3；h h1 1=（0.50.60.50.6）DDc c，自行堆放锥形部分高度，自行堆放锥形部分高度，mm；h h2 22.5 2.5 l l ，锚链舱的储备高度，锚链舱的储备高度，l l为普通链环的长度，为普通链环的长度，m m；l ln n，收存在锚链舱内的锚链长度，收存在锚链舱内的锚链长度，m m；l lk k=1.6*10=1.6*104 4*D*Dc c/d/d2 2，形成锥形部分的锚链长度，形成锥形部分的锚链长度，mm。矩形锚链舱和梯形锚链舱矩形锚链舱和梯形锚链舱n n矩形锚链舱基本要求和圆形锚链舱相同。矩形锚链舱基本要求和圆形锚链舱相同。n n梯形锚链舱适用于首部尖削的中小型船舶。梯形锚链舱适用于首部尖削的中小型船舶。
