笔记本的生产流程.ppt

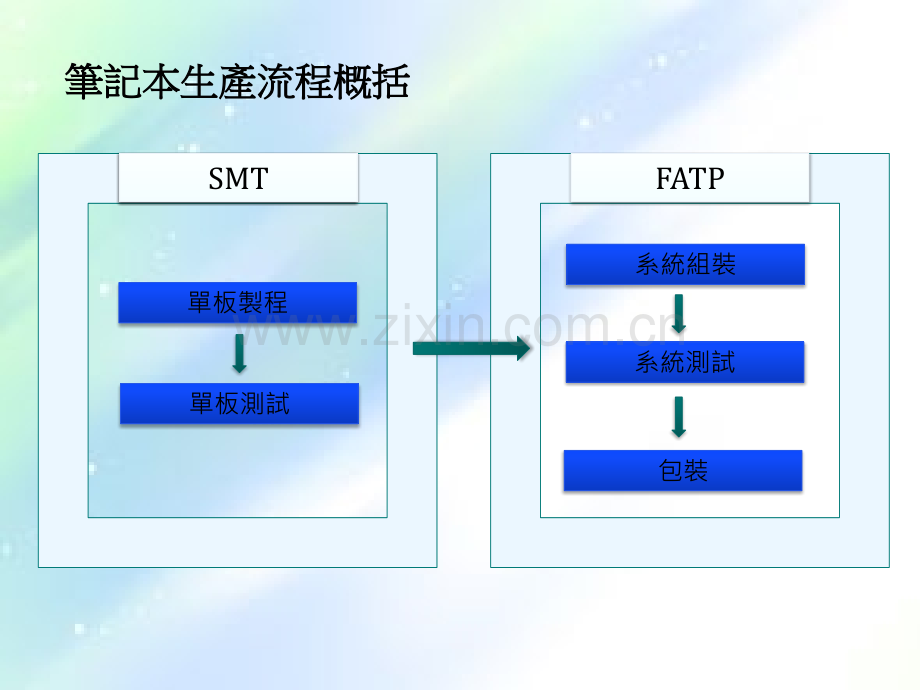

筆記本生產流程筆記本生產流程XXXXXXXXXXXXX 筆記本生產流程概括筆記本生產流程概括單板製程單板測試系統組裝系統測試SMTFATPSMT包裝点胶点胶印刷印刷置件置件炉前炉前VI迴焊迴焊收板收板AOI送板送板送板送板印刷印刷置件置件炉前炉前VI迴焊迴焊收板收板AOI维修维修物管物管生管生管SMT物料物料领料领料备料备料发料发料OKNGOK手焊手焊ICT维修维修BLICT目检目检NGOKNGNGOKAPIAPISMT單板製程單板製程流程概括流程概括PCB板印刷印刷上锡膏的PCB印刷印刷+錫膏將錫膏印刷到PCB板上的Pad點上,以被後續置件.作業人員將料件依規則放入置件機器內,置件機将零件贴装到主板上正确的位置置件置件AOI(auto optical inspection)：自动光学检测机一.目的：检查PCBA经回焊之后是否有缺陷。二.原理：利用机台内部之镜头或镭射对焊点之型状、零件表面或PCB表面反射不同方向之光源，产生的明暗特徵影像档与资料库中之影像档进行比对检测。AOI根据PCBA外观检验标准，确认提供后制程于组装上之流畅及保证产品之品质，判定标准分为理想状况、允收状况和拒收状况。檢查內容主要包括是否有撞件,缺件,未點膠等外觀不良VIVI(Visual Inspect)目檢站別MDA使用许多探针对PCB板施加小电流，测试板上各通路是否导通.MDA 测试项目:1,开路 2,短路 3,IC空焊 4,零件裁板裁板 Route裁剪掉主板上多餘的部分（圖中紅線以外）SMT裁板機器BL Lable Print&1394Lable Print站打印主板與MAC條碼貼附在主板上,1394站別將主板的ISN與MAC地址LINK在一起BL Funtest全測(Full Test)測試所有功能,多用於測試單品出貨主板或是試產主板簡測(Simple Test)僅測試主板一些基本功能备料组装InputOutputFATP組裝段流程組裝段流程物料準備機臺各部件的料件將組成機臺的各部件Link到機臺的ISN上面將各部件組成機臺系統刷入機臺90條碼,指示機臺已完成組裝步驟準備進入測試段OutputOutput站站:刷入機臺的90條碼,將機臺節點移動至Ouput站別.只有位於Output站別的機臺才能夠正常進行DownloadFunction TestSWDL1RUN-INSWDL2CFGOQCPackingOutputRepair上述步驟反饋不良抽檢抽檢VIFATP測試段流程測試段流程SWDL1SWDL1站別根據機臺流程的不同,有兩種作用.A.對於產線第一次通過Output站的機臺,其HDD已在前站COPY好了系統資料,僅在SWDL1架上作第一次開機以及通過無線網下載一些補丁的動作.經過維修或是迴流的機臺,將在SWDL1站別完整地下載測試系統維修后迴流機臺,下載測試系統中組裝段COPY HDD資料Funtest測試機臺的一些基本功能,如USB,CRT,HDMI,SD卡等Function test步驟測試項目RUN-IN&SWDL2RUN-IN:长时间让机台运作(測試CPU,GPU,3D性能等)，测试机台在高温的情况下是否有零件会损坏SWDL2:下载顾客所需要的操作系统，不同国别所下载的语言别也不同。为了节省作业时间，下载的数据为压缩文件，于出货的HDD中解压缩，时间约需要60分钟。CFG&OQCCFG:對機臺進行配置,再次檢查機臺部分功能是否正常.OQC:CFG Pass的機臺,會以一定的比率流入OQC站別再次檢查.OQC站將檢查外觀與功能等不良.EndEnd
