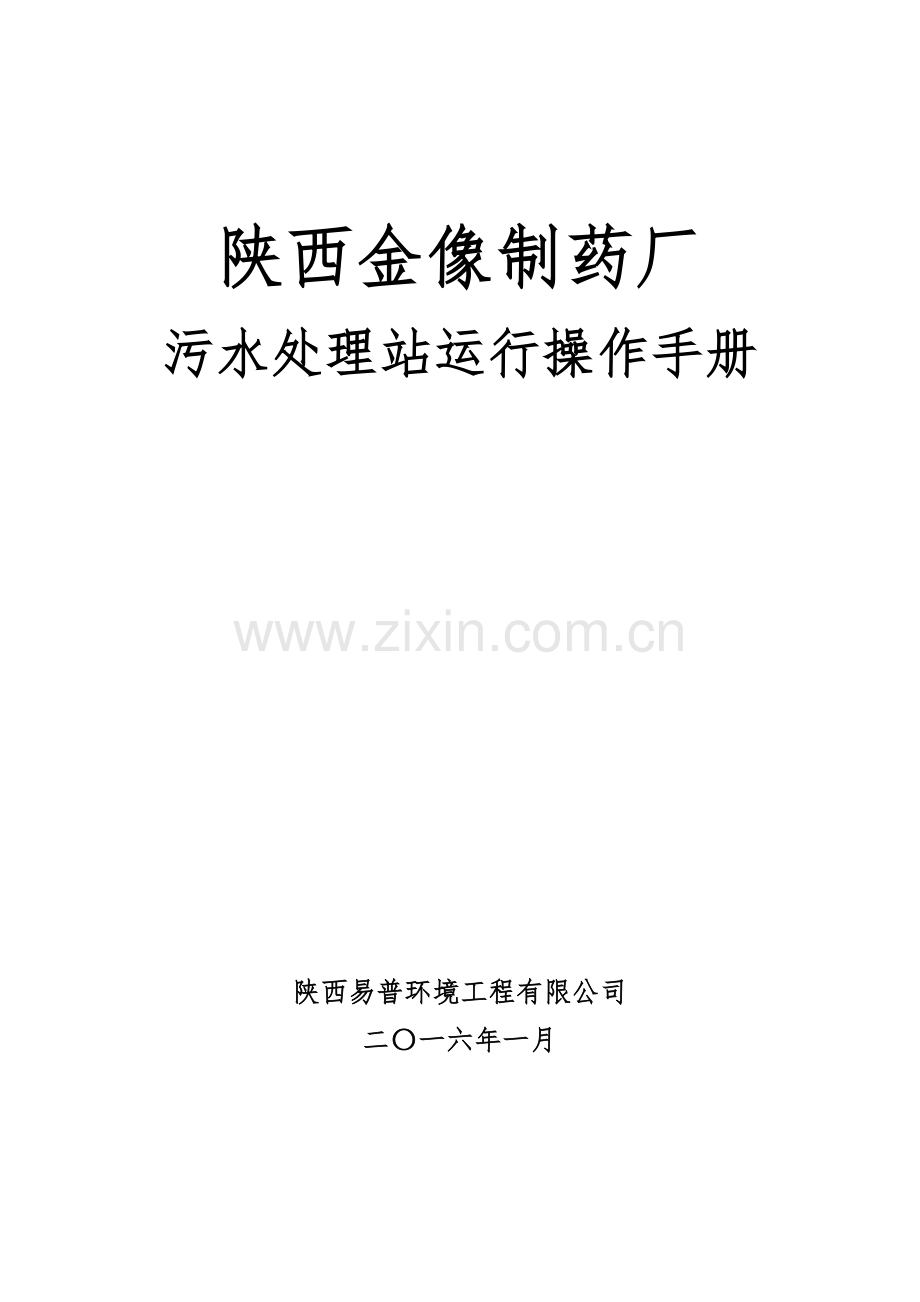

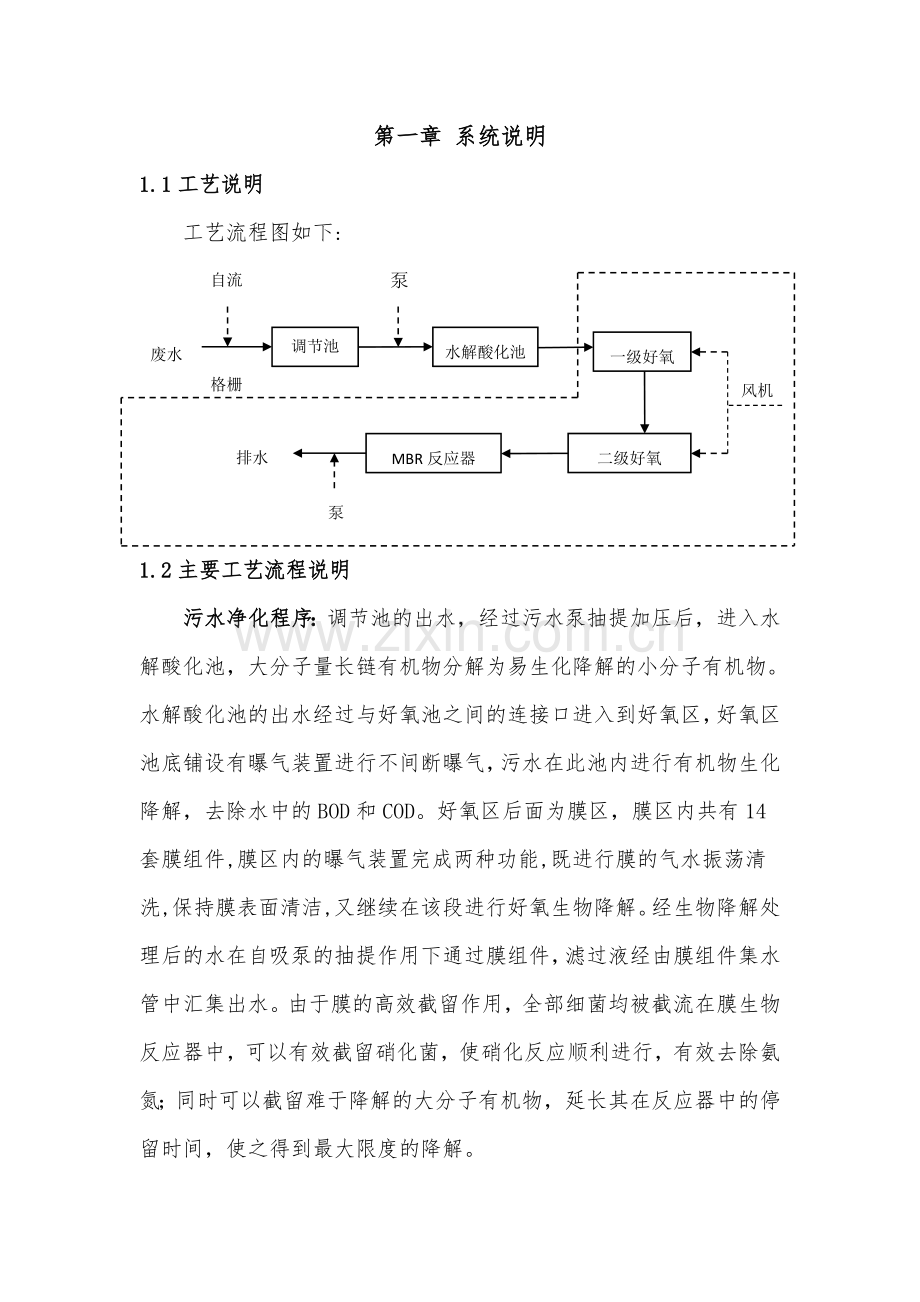

陕西金像制药厂污水处理站运行操作手册陕西易普环境工程有限公司二一六年一月第一章 系统说明1.1工艺说明工艺流程图如下:泵风机废水调节池水解酸化池池一级好氧二级好氧MBR反应器排水自流泵格栅1.2主要工艺流程说明污水净化程序：调节池的出水，经过污水泵抽提加压后，进入水解酸化池，大分子量长链有机物分解为易生化降解的小分子有机物。水解酸化池的出水经过与好氧池之间的连接口进入到好氧区，好氧区池底铺设有曝气装置进行不间断曝气，污水在此池内进行有机物生化降解，去除水中的BOD和COD。好氧区后面为膜区，膜区内共有14套膜组件,膜区内的曝气装置完成两种功能,既进行膜的气水振荡清洗,保持膜表面清洁,又继续在该段进行好氧生物降解。经生物降解处理后的水在自吸泵的抽提作用下通过膜组件，滤过液经由膜组件集水管中汇集出水。由于膜的高效截留作用，全部细菌均被截流在膜生物反应器中，可以有效截留硝化菌，使硝化反应顺利进行，有效去除氨氮；同时可以截留难于降解的大分子有机物，延长其在反应器中的停留时间，使之得到最大限度的降解。为了保证MBR膜组件具有良好水通量，能持续、稳定地出水，本系统设计清水反洗、化学反洗及化学清洗程序。清水反洗程序：每天对膜进行一次清水反洗，以恢复膜的水通量。在反洗过程中，由反洗泵将清水箱内的清水打入到中空纤维膜内进行反向清洗。化学反洗程序：MBR运行一周后进行化学反洗，在清洗水箱内配置稀释80倍的次氯酸钠溶液，由反洗泵将清洗水箱内的溶液打入到中空纤维膜内进行反向清洗。次氯酸钠有助于去除生物粘泥及有机附着物。化学清洗程序：化学清洗是在MBR运行约半年至一年（具体时间需根据进水水质以及设备运行情况确定）对膜组件进行的彻底清洗。清洗时人工将膜组件从膜区内提出，浸泡到预先配好药品（柠檬酸或次氯酸钠）的化学清洗槽中，时间为3060分钟，以充分去除附在膜组件上的污染物，清洗完毕后重新安装。（柠檬酸有助于去除附在膜上的无机结垢物、次氯酸钠有助于去除生物粘泥及有机附着物，选择药品应根据MBR的运行情况而定）。1.3主要技术参数1、电源：380v2、主要用电设备：0.75kw潜水泵1台，2.2kw鼓风机1台，1.5kw自吸泵1台，0.75kw反洗泵1台（反洗使用）3、处理水量：50m3/天4、一体化处理设备：1套第二章 设备操作2.1主要用电设备作用1、污水泵污水泵的作用是将调节池内的水抽提到水解酸化池内，维持系统的连续稳定运行。污水泵控制原理：污水泵一用一备，即只有一台水泵运转，另一台备用。污水泵采用浮球控制。可手动操作。浮球高液位浮球低液位说明：浮球达到高液位后，污水泵可以启动；浮球到达低液位时，污水泵停止。2、自吸泵自吸泵为MBR膜组件产水提供动力，将将生化反应池中的水抽吸通过膜组件进入膜管内汇集并排出。自吸泵控制原理：自吸泵一用一备，即只有一台水泵运转，另一台备用。自吸泵采用浮球控制。可手动操作。浮球高液位浮球低液位说明：浮球达到高液位后，污水泵可以启动；浮球到达低液位时，污水泵停止。3、鼓风机鼓风机的作用是保障好氧反应区含氧量。鼓风机采用自动控制，可手动操作。4、反洗泵反洗泵的作用是为保证MBR膜组件具有良好水通量，能持续、稳定地出水，本系统设计清水反洗、化学反洗。反洗泵采用手动操作。2.2主要用电设备的操作1、自动操作： 当电源接线正确、电控柜内开关处于开启状态时，电源指示灯显示为红色。 将电控柜的“自动手动”开关旋转到“自动”状态，污水泵、自吸泵将根据液位情况，自动高开低停，鼓风机根据已经设置好的时间运行或停止。2、手动操作： 当电源接线正确、电控柜内开关处于开启状态时，电源指示灯显示为红色。将电控柜的“自动手动”开关旋转到“手动”状态，可进行手动操作。 按下污水泵、自吸泵、鼓风机、反洗泵下方绿色“启动”按钮，运行指示灯亮，各用电设备手动运行。 按下各用电设备下方红色“急停”按钮，运行指示灯灭，各用电设备停止运行。2.3 MBR维护1、MBR清水反洗及化学反洗清水反洗和化学反洗系统在确保MBR运行顺畅中扮演着重要的角色。反洗系统是由反洗泵，反洗水箱。清水反洗：反洗泵开启将反洗水箱的清水提升由MBR的出水端进入MBR组件，清水透过膜而进入膜生物反应池，同时将供气系统开启，对膜丝进行抖动擦洗。反洗频率为每天1次，每次30分钟。化学反洗：可以认为是一种加药的加强反洗。系统在运行一至二周以后，就需要进行一次化学反洗。反洗全过程及手动操作程序如下： 在反洗水箱内加满清水；化学反洗时加入化学药品（NaClO 200ppm或柠檬酸2000ppm）； 将电控柜的“自动手动”开关旋转到“手动”状态，停止自吸泵运行； 关闭自吸泵出水阀门，打开反洗管线阀门； 按下反洗泵下方绿色“启动”按钮，运行指示灯亮，反洗泵运行； 按下反洗泵下方红色“急停”按钮，反洗泵停止运行。 反洗结束后复位。2、化学清洗当MBR装置运行半年到一年后，就需要进行化学清洗，采用何种化学清洗剂应根据污染情况而定。根据污染情况的不同选择不同的化学清洗药剂。整个化学清洗包括配药，清洗。当需要化学清洗时，将需要进行化学清洗的MBR膜组件从膜生物反应器拆下，运送至化学清洗池内浸泡，杀死附着在膜表面的细菌，并除去附着在膜片表面的有机物和胶体物质；再用清水对膜片表面进行冲洗，装入膜池后还应对膜片进行2-3分钟的反洗，膜片通量即可恢复。此项工作要求操作人员在清洗过程中要十分小心，以免弄断膜丝及污染膜丝内表面。化学清洗液配制：去除无机胶体（铁、锰等）配置药品浓度：浓度0.51%左右的（PH值不小于2）HCL溶液，或浓度4000ppm左右的柠檬酸溶液。去除有机沉淀物、细菌结垢配置药品浓度：浓度0.10.4%（PH值不大于10）NaOH溶液，或浓度200500ppm的NaCIO溶液，或浓度200500ppm的H2O2溶液。2.4污泥排放污泥一般每一年用吸粪车抽污泥一次。（视实际污泥池污泥量而定）。第三章 设备操作及主意事项1、风机在试运行前应详细读使用说明书。2、经常检查风机循环油的补充，以防断油损坏风机，并经常检查及清洗空气过滤器，一旦灰尘、垃圾积存，阻塞网眼使风机内形成真空、发热、机油飞散导致风机损坏。3、地埋式装置上方不得压有重物，不得有车辆通过，设备一般不得抽空内部污水，以防地下水把设备浮起。4、设备保养：主要易损部件是风机与水泵，风机转向不能反转，如进入水污水，必须立即清理、更换机油后方能使用，风机启动前必须注意空气阀门是否打开。5、污泥一般每一年用吸粪车抽污泥一次。（视实际污泥池污泥量而定）。6、设备因长期密封，如因检修及清理时，必须先把上盖全部打开，让其通风。第四章 日常巡回检查1、检查设备的运行情况和备用设备应完好，并填写运行记录表。2、检查泵出口阀门打开度，集水池的水位，污水池的水位。3、测听电机、风机及泵的运转声音是否正常。4、检查设备管路有无渗漏及振动情况。5、冬季应注意污水系统的防冻。6、夏季应注意雨水较大时随时打开污水泵。7、当操作负压超过0.05MPa时，需对膜片及时进行化学清洗。陕西易普环境工程有限公司2016年1月23日污水处理设施运行记录台帐运行单位：陕西金像制药厂 日期：_年_月_日操作人员处理设备运行情况药品使用情况备注设备名称开闭时间操作原因自动系统运行情况药品名称数量（公斤）污水泵曝气风机自吸泵反洗泵设备维修、检修情况设备名称时间维修、检修部位维修、检修运行情况维修、检修人员备注当日用水量：_m3；当日用电量：_度；当日处理水量：_m3。
