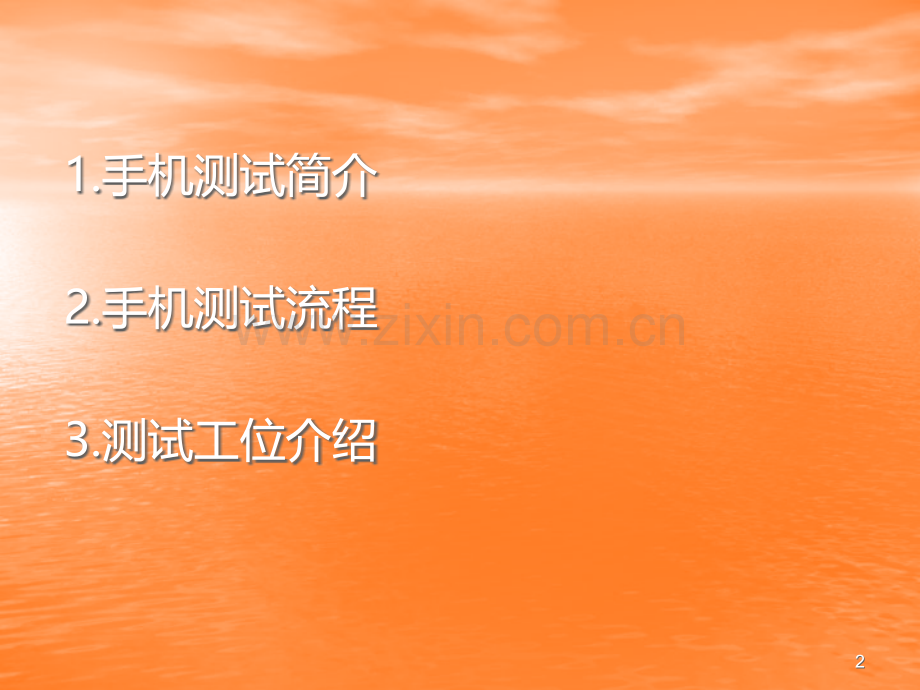

GSM手机生产测试流程裕达富手机板卡工程部裕达富手机板卡工程部 姜亚松1 11.手机测试简介2.手机测试流程3.测试工位介绍2 2手机测试简介目的：测试手机性能是否达到设计要求，各项指标目的：测试手机性能是否达到设计要求，各项指标符合规定。符合规定。手机主要功能模块手机主要功能模块基带部分基带部分射频部分射频部分基带部分测试：基带部分测试：充电电路，显示屏，音频回路（话筒，听筒，耳机，充电电路，显示屏，音频回路（话筒，听筒，耳机，喇叭），按键，马达，摄像头，喇叭），按键，马达，摄像头，simsim卡，卡，TFTF卡等。卡等。射频部分测试：射频部分测试：发射功率，频率误差，误码率，相位误差，灵敏度发射功率，频率误差，误码率，相位误差，灵敏度等等3 3手机测试流程(MTK平台）软件下载BT/FT测试功能测试写IMEI码检IMEI码打印箱标4 4测试工位 软件下载目的：目的：载入手机软件，主要用于升级或修复手机软件载入手机软件，主要用于升级或修复手机软件操作内容：操作内容：1.1.打开打开Download.toolDownload.tool平台平台,点击点击DownloadAllDownloadAll，然后取主，然后取主板或手机将下载线插入主板板或手机将下载线插入主板USBUSB数据串口座中数据串口座中.2.2.插入下载线后测试程界面如图示插入下载线后测试程界面如图示1 1所示所示,电脑将自动运行下电脑将自动运行下载，等待测试结果。载，等待测试结果。3.3.当出现如图示当出现如图示2 2所示的绿色所示的绿色start,DLOKstart,DLOK界面时表示所对应界面时表示所对应的下载主板下载的下载主板下载OKOK。将板取下打上。将板取下打上OKOK标记，继续下载下一标记，继续下载下一块板，如出现图示块板，如出现图示3 3所示的红色所示的红色ERRORERROR表示下载失败，取机表示下载失败，取机再进行下载，若三次都失败则做上不良标记做不良品处理。再进行下载，若三次都失败则做上不良标记做不良品处理。4.4.将良品取下做上良品标记（标记做法：设备编号将良品取下做上良品标记（标记做法：设备编号+操作员操作员编号，如设备编号为编号，如设备编号为H(H(大写），操作员编号为大写），操作员编号为B B（大写），（大写），则良品标记为则良品标记为HBHB），标记需清晰、工整。），标记需清晰、工整。5.5.将做好标记的良品流至下一个工位，不良品标示放置好。将做好标记的良品流至下一个工位，不良品标示放置好。5 5校对及注意事项校对及注意事项1.1.下载前核对好下载软件版本，要确认是正常升级还是格式化升级下载前核对好下载软件版本，要确认是正常升级还是格式化升级,直流电源电压设置为直流电源电压设置为3.8V-3.8V-4.2V4.2V之间之间2.2.若连续多块主板测试不过，可那测试若连续多块主板测试不过，可那测试OKOK的主板验证是夹具或仪器引起故障，需及时找工程的主板验证是夹具或仪器引起故障，需及时找工程PEPE人员处理人员处理3.3.注意工作台表面清洁，以免主板沾污灰尘，作业时请戴好静电环作业注意工作台表面清洁，以免主板沾污灰尘，作业时请戴好静电环作业,4.4.拿取主板或手机时要轻拿轻放，避免撞件拿取主板或手机时要轻拿轻放，避免撞件/划伤手机，每次单手只能拿取划伤手机，每次单手只能拿取1 1块主板或手机，且主块主板或手机，且主板或手机之间不能出现叠放、摩擦等，以免出现掉件、划伤等不良。板或手机之间不能出现叠放、摩擦等，以免出现掉件、划伤等不良。5.5.保持夹具清洁，不可擅自修改电脑程序和测试参数保持夹具清洁，不可擅自修改电脑程序和测试参数6.6.下班前将电脑及仪器下班前将电脑及仪器/电源关闭。电源关闭。6 6测试工位 BT/FT测试BT测试校准及测试项：校准及测试项：测试关机电流测试关机电流测试初始工作电流测试初始工作电流GSMGSM频段功率校准频段功率校准对手机对手机900MHZ900MHZ频段的各个功率等级进行校准频段的各个功率等级进行校准DCSDCS频段功率校准频段功率校准对手机对手机1800MHZ1800MHZ频段的各个功率等级的功率进行校准频段的各个功率等级的功率进行校准各频段各频段AFCAFC校准校准校准频率校准频率各频段各频段AGCRSSIAGCRSSI（信号强度）校准（信号强度）校准对手机的接收进行校准对手机的接收进行校准7 7FT测试测试项：测试项：关机电流关机电流初始工作电流初始工作电流发射功率：发射功率：按照按照GSMGSM规范，规范，900900频段功率等级为频段功率等级为5-195-19，5 5级功率标准值为级功率标准值为33dBm,33dBm,向下以向下以2db2db递减；递减；18001800频段功率等级为频段功率等级为0-150-15，0 0级功率标准值为级功率标准值为30dBm,30dBm,向下以向下以2db2db递减。递减。功率时间包络：符合功率时间包络：符合ITUITU（国际电信联盟）规范（国际电信联盟）规范频率误差：频率误差：GSM900GSM900小于小于+-90Hz,DCS1800+-90Hz,DCS1800小于小于+-180Hz,+-180Hz,峰值相位误差：小于峰值相位误差：小于2020度度均方值相位误差：小于均方值相位误差：小于5 5度度灵敏度：灵敏度：GSMGSM为为-102dbm,DCS-102dbm,DCS为为-100dBm-100dBm开关谱：符合开关谱：符合ITUITU规范；规范；接收质量：接收质量：0-40-4；接收误码率：接收误码率：2.4%at-102dbm(MTK9090 5050、贴皱、贴反、破损等不良；、贴皱、贴反、破损等不良；3.3.扫扫IMEIIMEI号时因机身标太小不好扫可扫号时因机身标太小不好扫可扫IMEIIMEI号对应的彩盒标签；号对应的彩盒标签；4.4.注意这里电源电压要求在注意这里电源电压要求在3.84.2V3.84.2V范围内，不得超出也不得不足。范围内，不得超出也不得不足。5.5.作业中出现异常情况，须及时通知有关管理或工程人员处理。作业中出现异常情况，须及时通知有关管理或工程人员处理。1616测试工位 检IMEI码功能：检查手机是否已写入正确的功能：检查手机是否已写入正确的IMEIIMEI码，并放入贴有对应码，并放入贴有对应IMEIIMEI盒标的彩盒里盒标的彩盒里操作内容：操作内容：1.1.取上一工位完成的机头，检查主机标签是否有漏贴、贴歪、贴皱、贴取上一工位完成的机头，检查主机标签是否有漏贴、贴歪、贴皱、贴反、破损等不良现象；如有不良请选出交于上一工位；反、破损等不良现象；如有不良请选出交于上一工位；2.2.取电源接口线插入机头上的USB接口上，然后用扫描枪扫机身IMEI条码一次，再扫盒标IMEI条码一次，这时检IMEI码软件开始运行并显示“Running.”；3.待电脑软件显示“Pass”时，则说明检IMEI码已经成功，将电源串口线拔开；4.4.检查操作无误后将电池取下，将机头流入下一工位，不良品标示放置检查操作无误后将电池取下，将机头流入下一工位，不良品标示放置好。好。1717校对及注意事项校对及注意事项1.1.手机不可直接接触手机不可直接接触/叠放在一起，以免刮花、破损；叠放在一起，以免刮花、破损；2.2.主机标签不可有漏贴、贴歪主机标签不可有漏贴、贴歪9090 5050、贴皱、贴反、破、贴皱、贴反、破损等不良；损等不良；3.3.注意这里电源电压要求在注意这里电源电压要求在3.84.2V3.84.2V范围内，不得超出也范围内，不得超出也不得不足。不得不足。4.4.作业中出现异常情况，须及时通知有关管理或工程人员作业中出现异常情况，须及时通知有关管理或工程人员处理。处理。1818测试工位 打印箱标功能：打印卡通箱标，同时将整箱内手机的IMEI等信息存入数据库。卡通箱标签上包含的信息有:整机产品编号,产品型号,箱内产品的数量,产品生产的时间,箱内产品的IMEI数据,本箱产品对应的箱号,产品的颜色及整箱产品的重量信息;另外有些海外项目在其卡通箱标签中,一般还包含有产品的批次LOT号码及定单P.O.号码;操作内容：1.取卡通箱，用封箱胶带将卡通箱底部封好，套上一个无破裂、无脏污，检查OK的四方胶袋，再放入一个隔板（如右图一）；将加工好的卡通箱放于指定处以备用；2.取前工位OK品，用扫描枪依次扫描此箱内彩盒上的标签条码3.整箱依次扫描完后，条码打印机则会打印出相应的卡通箱标签4.确认所打印的卡通箱标签无误后将其贴于卡通箱指定位贴平，再取一张卡通箱MRP标签&警告标贴贴于卡通箱有丝印面贴平5.将箱内四方胶袋各角往中间折好盖住内部彩盒，再取一隔板平放于上面；6.将整箱放于电子称上，看电子称的显示数字，如果为正常范围内的显示则为良品，再将重量数字填入卡通箱左边标签G.W处7.如果发现读数不在正常范围内，则先按不良品处理，打开箱内看其是否有多或者缺省物件，找到后取出或者补加，再进行第五、六步操作；8.做好自检互检，将良品用封箱胶带进行“工”字型封箱，然后将其按规定摆放在棧板上（按照卡通箱箱号由小到大的原则整齐的堆放在棧板上，一个棧板每层放置12箱，放置4层，共48箱1919校对及注意事项：校对及注意事项：1.1.开线时需要找工程人员确认软件及设置初始箱号开线时需要找工程人员确认软件及设置初始箱号，由工程和品质确，由工程和品质确认箱标样本。认箱标样本。2.2.作业中出现异常情况，须及时通知有关管理或工程人员处理；作业中出现异常情况，须及时通知有关管理或工程人员处理；3.3.卡通箱标签的卡通箱标签的IMEIIMEI号必须与该箱内彩盒标签的号必须与该箱内彩盒标签的IMEIIMEI号一一对应；号一一对应；4.4.封箱成封箱成“工工”字形；整箱摆入棧板时按箱号顺序有卡通箱标签面统字形；整箱摆入棧板时按箱号顺序有卡通箱标签面统一朝外；一朝外；5.5.卡通箱重量确认，不可有多件、缺件等不良现象；卡通箱重量确认，不可有多件、缺件等不良现象；(注注:若同一批次若同一批次重量不在正确范围内，而确认物料是在正确的情况下，则请与质量一重量不在正确范围内，而确认物料是在正确的情况下，则请与质量一起按起按1212个卡通箱重量去掉最大及最小取平均值个卡通箱重量去掉最大及最小取平均值 0.05kg0.05kg确认确认)。20202121
