高压双管旋喷桩技术交底.doc

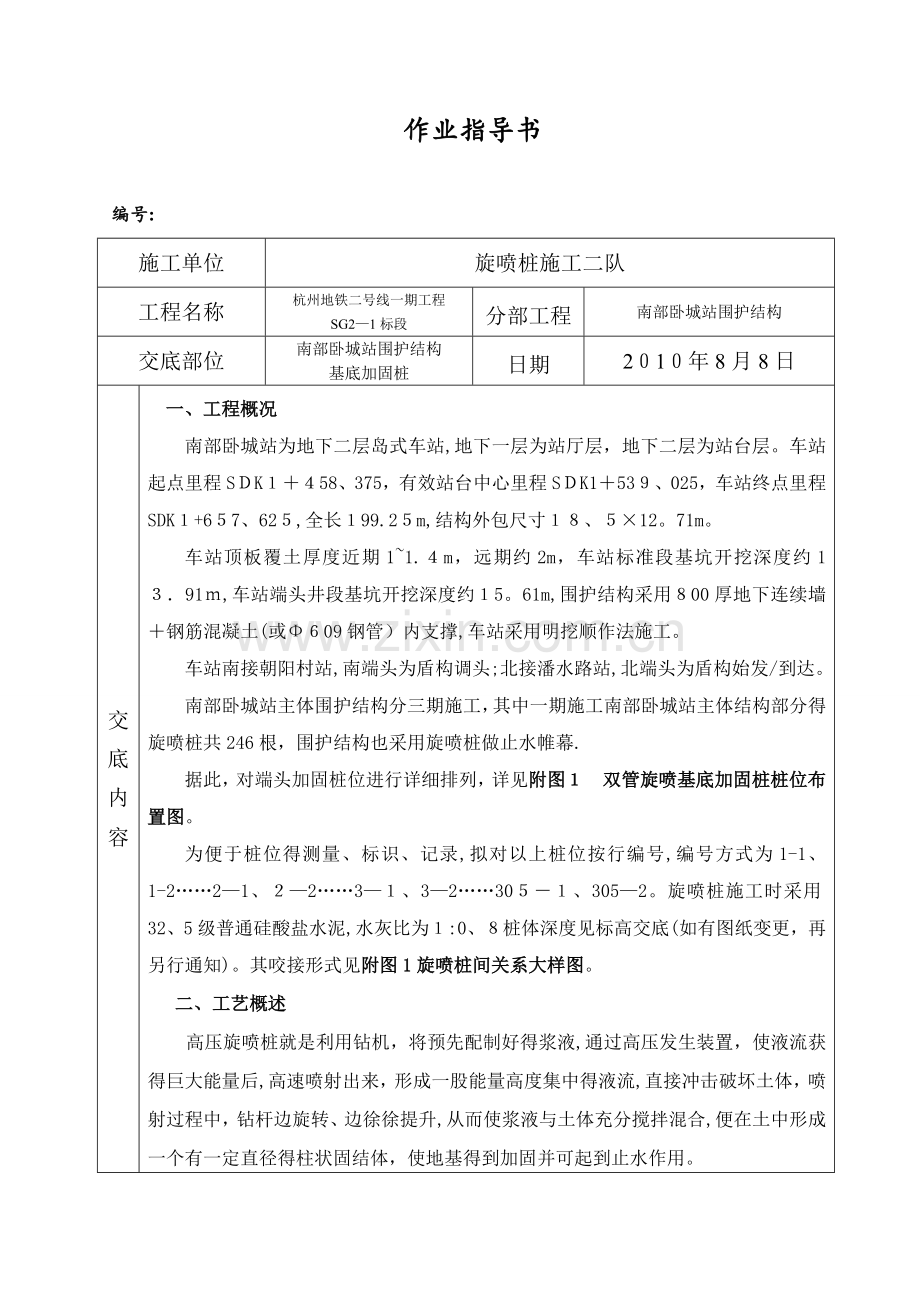

作业指导书
　 　 　 　 　 　 　　　　 　 　 编号:
施工单位
旋喷桩施工二队
工程名称
杭州地铁二号线一期工程
SG2—1标段
分部工程
南部卧城站围护结构
交底部位
南部卧城站围护结构
基底加固桩
日期
2０1０年8月8日
交
底
内
容
一、工程概况
南部卧城站为地下二层岛式车站,地下一层为站厅层，地下二层为站台层。车站起点里程SＤK１＋４58、375，有效站台中心里程SＤK1＋53９、025，车站终点里程SDK１+6５7、62５,全长１99.2５m,结构外包尺寸１８、５×12。71m。
车站顶板覆土厚度近期1~1.４m，远期约2m，车站标准段基坑开挖深度约1３．91ｍ,车站端头井段基坑开挖深度约１5。61m,围护结构采用８00厚地下连续墙＋钢筋混凝土(或Φ６09钢管）内支撑,车站采用明挖顺作法施工。
车站南接朝阳村站,南端头为盾构调头;北接潘水路站,北端头为盾构始发/到达。
南部卧城站主体围护结构分三期施工，其中一期施工南部卧城站主体结构部分得旋喷桩共246根，围护结构也采用旋喷桩做止水帷幕.
据此，对端头加固桩位进行详细排列，详见附图１　双管旋喷基底加固桩桩位布置图。
为便于桩位得测量、标识、记录,拟对以上桩位按行编号,编号方式为1-1、1-2……2—1、２—2……3—１、3—2……30５－１、305—2。旋喷桩施工时采用32、5级普通硅酸盐水泥,水灰比为１:0、８桩体深度见标高交底(如有图纸变更，再另行通知)。其咬接形式见附图1旋喷桩间关系大样图。
二、工艺概述
高压旋喷桩就是利用钻机，将预先配制好得浆液,通过高压发生装置，使液流获得巨大能量后,高速喷射出来，形成一股能量高度集中得液流,直接冲击破坏土体，喷射过程中，钻杆边旋转、边徐徐提升,从而使浆液与土体充分搅拌混合,便在土中形成一个有一定直径得柱状固结体，使地基得到加固并可起到止水作用。

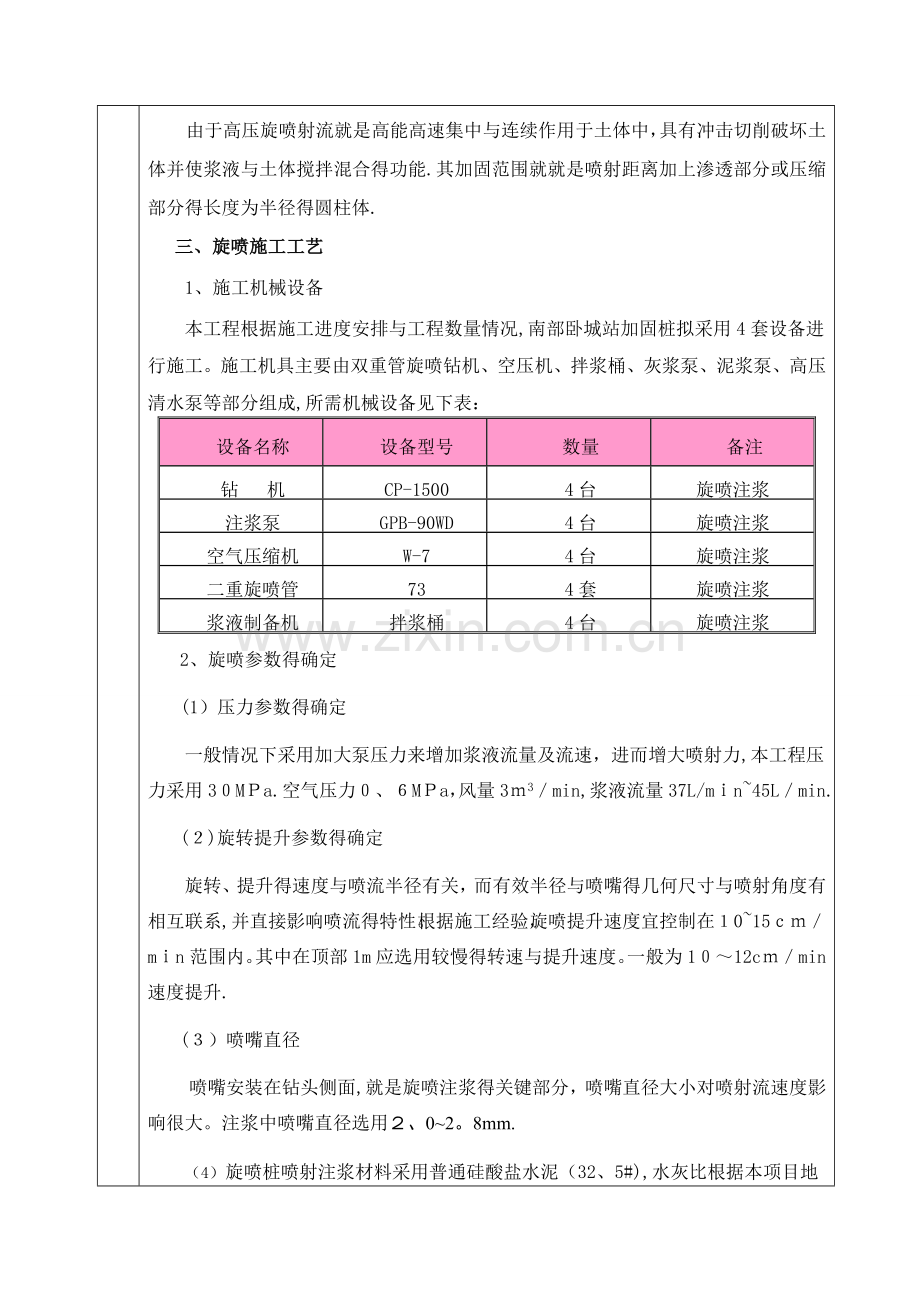

由于高压旋喷射流就是高能高速集中与连续作用于土体中，具有冲击切削破坏土体并使浆液与土体搅拌混合得功能.其加固范围就就是喷射距离加上渗透部分或压缩部分得长度为半径得圆柱体.
三、旋喷施工工艺
1、施工机械设备
本工程根据施工进度安排与工程数量情况,南部卧城站加固桩拟采用4套设备进行施工。施工机具主要由双重管旋喷钻机、空压机、拌浆桶、灰浆泵、泥浆泵、高压清水泵等部分组成,所需机械设备见下表：
设备名称
设备型号
数量
备注
钻 机
CP-1500
4台
旋喷注浆
注浆泵
GPB-90WD
4台
旋喷注浆
空气压缩机
W-7
4台
旋喷注浆
二重旋喷管
73
4套
旋喷注浆
浆液制备机
拌浆桶
4台
旋喷注浆
2、旋喷参数得确定
(1）压力参数得确定
一般情况下采用加大泵压力来增加浆液流量及流速，进而增大喷射力,本工程压力采用3０MＰa.空气压力０、６MＰa，风量3ｍ3／min,浆液流量37L/mｉn~45L／min.
(２)旋转提升参数得确定
旋转、提升得速度与喷流半径有关，而有效半径与喷嘴得几何尺寸与喷射角度有相互联系,并直接影响喷流得特性。根据施工经验，旋喷提升速度宜控制在１0~15ｃｍ／mｉn范围内。其中在顶部1m应选用较慢得转速与提升速度。一般为1０～12cｍ／min速度提升.
(３）喷嘴直径
喷嘴安装在钻头侧面,就是旋喷注浆得关键部分，喷嘴直径大小对喷射流速度影响很大。注浆中喷嘴直径选用２、0~2。8mm.
（4）旋喷桩喷射注浆材料采用普通硅酸盐水泥（32、5#),水灰比根据本项目地质情况采用1:0、8得水泥浆液进行施工,根据试桩情况选定合适得水灰比。
在喷浆之前按施工要求准备好足够得合格得水泥浆液。
３、施工方法
（1）施工准备
清除场地内钻孔灌注桩施工残留物,合理布置施工机械、水泥灌、废浆池、输送管路与电力线路位置,确保施工场地得“三通一平”.
（2）桩位测放
按桩位排列图进行桩位放样,用全站仪测放纵横向控制线及各主要控制点位得桩点，带线控制纵、横向，尽量确定其她各桩位,全站仪测放得控制桩位点需打木桩钉标记，为防止钻孔后控制点失效,必须将控制点向不受施工影响得地方外引。经过复测验线合格后，用钢尺与测线实地布设桩位,并用竹签钉紧,一桩一签，保证桩孔中心移位偏差小于20ｍm。
（３)旋喷桩施工中应注意得问题
1)旋喷桩机就位时机座要平稳,立轴或转盘与孔位对正，倾角与设计误差一般不得大于0、５°。
2）喷射注浆前要检查高压设备与管路系统,设备得压力与排量必须满足设计要求。管路系统得密封圈必须良好,各通道与喷嘴内不得有杂物。
３)喷射注浆时要注意准备，开动注浆泵，待估算水泥浆得前锋已经流出喷头后，才开始提升注浆管。自下而上喷射注浆。
４)为了加大固结体尺寸，可以采用提高喷射压力或降低回转与提升速度等措施，也可采用复喷工艺.
３、成桩质量控制及检验
（１）桩径控制:施工过程中要按技术交底参数操作，对桩个别部位可进行复喷，以满足桩径要求。
（2）桩长控制:当钻至桩底深度以下0.2m时，将喷浆管插到桩底层位。在插管过程中，为了防止泥砂堵塞喷嘴，可边喷水边插管。
（3）喷浆控制:要严格按照配合比控制浆液，保证喷浆量，随时观察返浆情况。
（4）检验得时间、内容
对旋喷桩施工质量得检验,在高压喷射注浆结束后28天,检查内容主要为：桩体强度、平均直径、桩身中心位置、桩体均匀性等。
(5)质量检验得数量、部位
检验点得数量为施工注浆孔数得２%~5%,不合格者应进行补喷。检验点应布置在下列部位：桩中心线上、施工中出现异常情况得部位。
(６）检验方法
检验方法采用钻孔取芯得试验方法进行。在已施工好得固结体中钻取岩芯，并将其做成标准试件进行室内物理力学性能试验，检查内部桩体得均匀程度、强度，及其抗渗能力。
(7）旋喷桩施工技术要求
旋喷桩施工技术要求详见下表。
旋喷桩施工技术要求表
序号
项 目 名 称
技 术 标 准
检 查 方 法
1
钻孔垂直度允许偏差
≤1、5%
实测或经纬仪测钻杆
2
钻孔位置允许偏差
≤±50mm
尺量
3
钻孔深度允许偏差
±200mm
尺量
4
水压、气压、浆压
按设定参数指标
查瞧压力表
5
桩体直径允许偏差
≤50mm
沿桩头开挖1、5～2m处用尺量
6
水泥浆液初凝时间
不超过20小时
观察
7
水泥土强度
Qu(28)≥1、0MPa
沿直径1/4处取芯试验检验
8
水灰比
1:1
试验检验选择
四、安全、环保施工保证措施
1、安全保证措施
(１）施工前应检查高压设备与管路系统，其压力与流量需要满足施工图要求。泵体灌浆管及喷嘴内不得有任何杂物,各类密封圈必须完整良好无泄露现象。安全阀中得安全销要进行试压检验，必须保证达到规定压力时，能断销卸压，决不能轻易安装未经试压检验得自制安全销。高压泵必须指定专人操作,压力表应定期检修验定,保证正常使用。
（2)在钻进及旋喷过程中,要防止灌浆管与喷嘴被堵.采取得措施有:浆液加以前进行两次过滤,严防杂物混入;钻孔时边射水（水压1MPａ)边钻进.
（３）施工现场布置合理,各种电缆、管道、器材布置应清晰明了；施工前查明地下管网位置,防止损伤;
（4)必须经常检查管道及接头有无破损，若发现破损，应立即更换,否则停止施工操作,以防发生高压液体喷出造成损失或安全事故；
(5)现场施工人员必须配戴安全帽及其她安全防护用具；
2、环境保护措施
（1)施工过程中对周围建筑物得保护及对工程弃渣、污水排放、机械噪声控制与生活垃圾处理，均应按照国家环保部门得环保要求执行，各项控制指标均不超过规定得允许值。
(2）禁止在施工现场焚烧废弃得塑料板。
（3)装卸有粉尘得材料时，应洒水湿润或在仓库内进行;拆除临时设施时,及时洒水处理,降低扬尘污染。
（4)驶出施工场地得车辆,驶入公路与市区，应清除轮胎上附着得泥土.
(5）施工现场应配备洒水降尘器具，设专人负责洒水降尘并及时清除浮土。
(6）施工中溢出得浆液应回收处理,防止污染环境。
（7）旋喷灌浆过程中，对临近建（构）筑物应进行监测，发生问题及时处理.

编制： 　 　　 　 　 复核：　 　 　 　　 　 　　签收： 　 　 　 　 日期：
本交底书一式二份，施工单位一份,工程部存档一份.
