1.1 在题1、1图中,五个元件代表电源或负载。电流与电压得正方向如图中所示,今通过实验测量得知:
(1)试标出各电流得实际参考方向与各电压得实际极性(可画另一图);
(2) 判断哪些元件就是电源?哪些就是负载?
(3) 计算各元件得功率,电源发出得功率与负载取用得功率就是否平衡?
题1、1图 图1、1b 各电压、电流得实际参考方向
(1) 试标出各电流得实际参考方向与各电压得实际极性(见图1、1b);
(2) 电源:元件1、2; 负载:元件3、4、5
(3) 各元件得功率:
说明电源发出得功率与负载取用得功率平衡。
1、4 题1、4图所示电路中,已知流入二端网络N得电流I=4A,电源电动势E1=100V,E2=80V, I2=2A, R2=2Ω。试求电阻R1大小及输入二端网络得功率。盘嚦怃羁执厨幃。
题1、4图
1、13 电路如题1、13图所示,已知
题1、13图

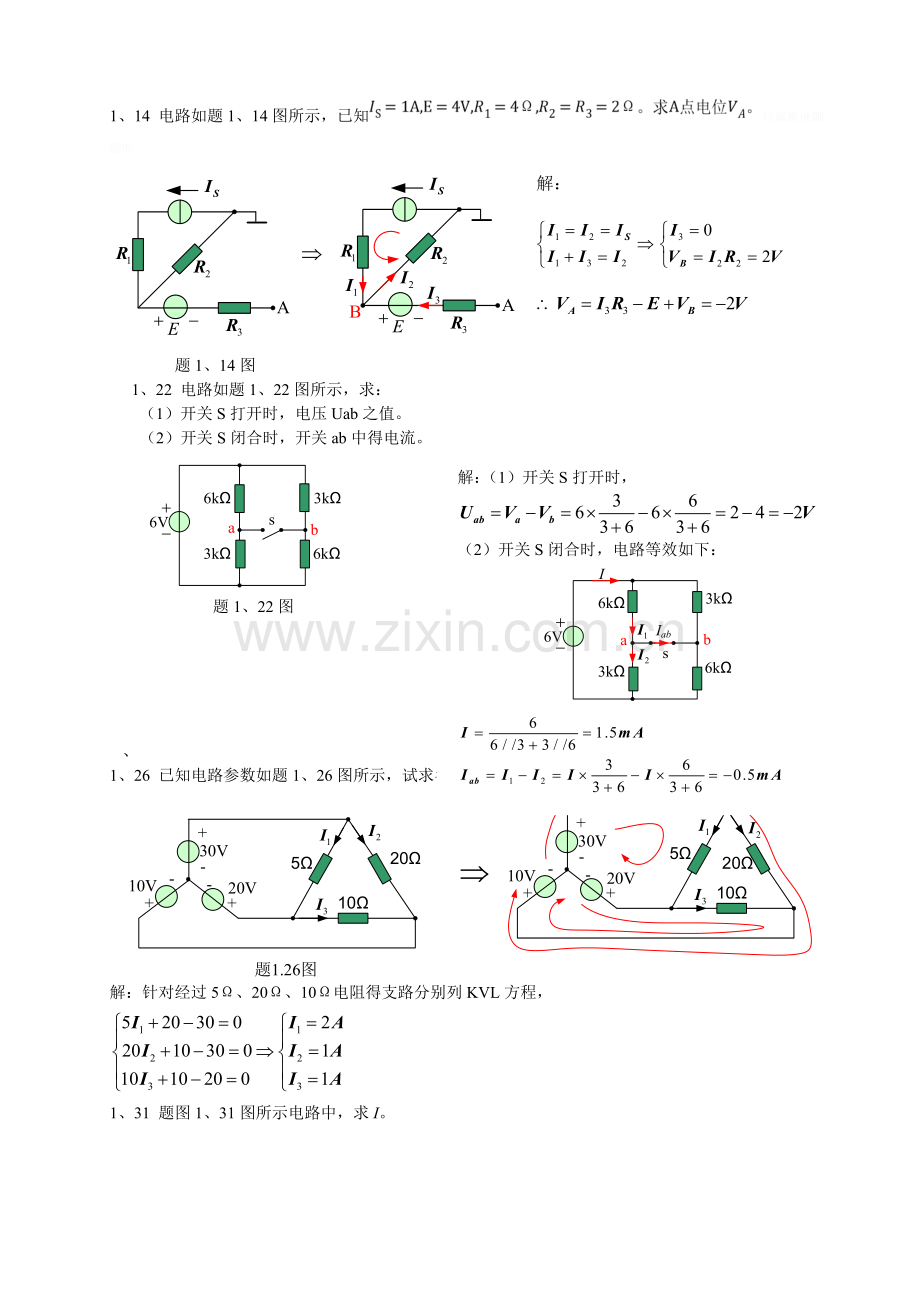

1、14 电路如题1、14图所示,已知轻赢躑揀鋤贈断。
题1、14图
1、22 电路如题1、22图所示,求:
(1)开关S打开时,电压Uab之值。
(2)开关S闭合时,开关ab中得电流。
解:(1)开关S打开时,
(2)开关S闭合时,电路等效如下:
题1、22图
1、22 电路如题1、
1、26 已知电路参数如题1、26图所示,试求各电阻支路得电流I1、I2与I3。
解:针对经过5Ω、20Ω、10Ω电阻得支路分别列KVL方程,
1、31 题图1、31图所示电路中,求I。
解: 对结点a、b、c、d分别列KCL方程:
对包含结点a、b、c、d得大回路列KVL方程:
1、34 电路如题1、34图所示,求
(1) 图(a)中电流I1与电压UAB; (2) 图(b)中电压UAB与UCB; (3) 图(c)中电压U与电流I1、I2。剐螞炀窯櫟餌犢。
解:(1)为求图(a)中电流I1与电压UAB,可做如下处理:
方法一: 先列KCL方程再列KVL方程。 方法二: 先进行电源等效互换,再求I1与UAB
(2) 图(b)中电压UAB与UCB 分别为:
(3)图(c)中电压U与电流I1、I2分别为:
