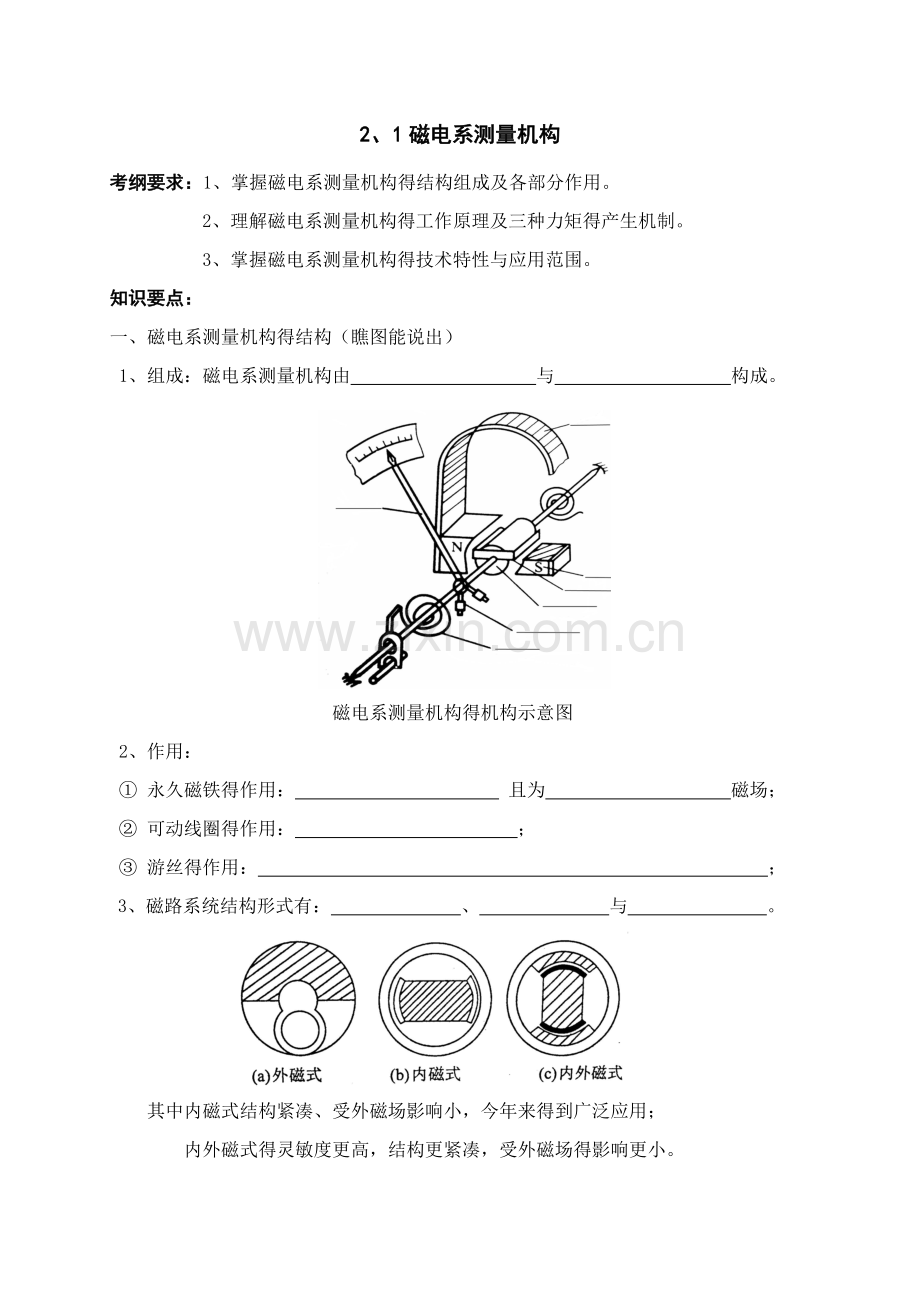

2、1磁电系测量机构
考纲要求：1、掌握磁电系测量机构得结构组成及各部分作用。
2、理解磁电系测量机构得工作原理及三种力矩得产生机制。
3、掌握磁电系测量机构得技术特性与应用范围。
知识要点：
一、磁电系测量机构得结构（瞧图能说出）
1、组成：磁电系测量机构由 与 构成。
磁电系测量机构得机构示意图
2、作用：
① 永久磁铁得作用： 且为 磁场；
② 可动线圈得作用： ；
③ 游丝得作用： ；
3、磁路系统结构形式有： 、 与 。
其中内磁式结构紧凑、受外磁场影响小，今年来得到广泛应用；
内外磁式得灵敏度更高，结构更紧凑，受外磁场得影响更小。
二、磁电系测量机构得工作原理
1、三种力矩
① 转动力矩M
a．产生： ；
b．大小： M = ；
c、 方向：通过 来判断并取决于 得方向。
② 反作用力矩Mf
a．产生： ；
b．大小：Mf = ；
（D得决定因素有 、 、 ）
c、 方向：与 得方向相反。
③ 阻尼力矩Me
a．产生：
铝框阻尼： ；
线路阻尼： ；
b、 大小：与 有关，可动部分不动则为 ；对测量结果 影响；
c、 方向：与 相反；
d、 作用： 。
2、M与Mf得关系：
当M与Mf相等时，可动部分达到平衡，此时，Me = ， M Mf。
3、磁电系测量机构得灵敏度：S = ；（就是一个 ）
所以S得提高方法：从 上改善性能，尤其就是 。
4、磁电系测量机构得工作原理
三、磁电系测量机构得技术特性与应用范围
1、技术特性
a、 准确度 ；
原因：
b、 灵敏度 ；
c、 表盘标度尺刻度 ；
原因：
d、 过载能力 ；
原因：
e、 只能测量 。
原因：
2、应用范围
a、 用于 仪表；
b、 配 可测交流电量；
c、 配 可测交流功率、频率、相位等非电量；
d．配 可以测量温度；
e．配 可以测量压力。
典型例题：
▲ 解答磁电系测量机构得技术特性问题，必须紧紧围绕它得结构特点来进行分析。
1、 为什么磁电系仪表得准确度高？
2、 磁电系测量机构只能测量直流电量就是何故？
巩固练习：
一、填空题
1、根据磁电系测量机构得磁路结构不同，磁电系测量机构可分为 、
与 三种，其中 结构最紧凑，气隙中磁场最强。
2、磁电系测量机构所能识别得中间过渡量就是 信号。
3、磁电系测量机构中得游丝作用有（1） ；（2）
。闭合铝框得作用主要就是 。
4、磁电系仪表得刻度就是均匀得，其原因就是由于仪表指针得偏转角与 。
5、磁电系测量机构得转动力矩就是 与 相互作用而产生得。
二、选择题
1、磁电系仪表中铝框所受到得阻尼力矩主要来源于（ ）。
A、空气阻力作用 B、绕在铝框上得线圈通电所受到得磁场作用力
C、转轴转动时受到得阻力 D、铝框转动时产生得感应电流受到得磁场作用力
2、磁电系测量机构可动部分得稳定偏转角与通过线圈得（ ）。
A、电流成正比 B、电流得平方成正比 C、电流成反比 D、电流得平方成反比
三、判断题
1、磁电系仪表得指针静止时，阻尼力矩与转动力矩大小相等，方向相反。（ ）
2、阻尼力矩得方向总就是与仪表可动部分得运动方向相反。 （ ）
3、气隙磁场得磁感应强度越均匀集中，磁电系仪表得灵敏度越高。 （ ）
4、磁电系仪表由于自身得磁场较强，因而受外磁场影响小。 （ ）
5、在电工指示仪表中，转动力矩与被测量成正比。 （ ）
6、当Mf = M时，阻尼力矩Me一定为0。 （ ）
7、转动力矩、反作用力矩、阻尼力矩共同决定了指针偏转角得大小。 （ ）
8、为了减少可动部分得摆动以尽快读数，仪表中必须要有阻尼装置。 （ ）
9、磁电系测量机构只能测量直流。 （ ）
四、问答题
1、灵敏度较高得仪表在不使用时，通常把两个接线端钮短接起来，为什么？
2、为什么说磁电系测量机构得过载能力小？
