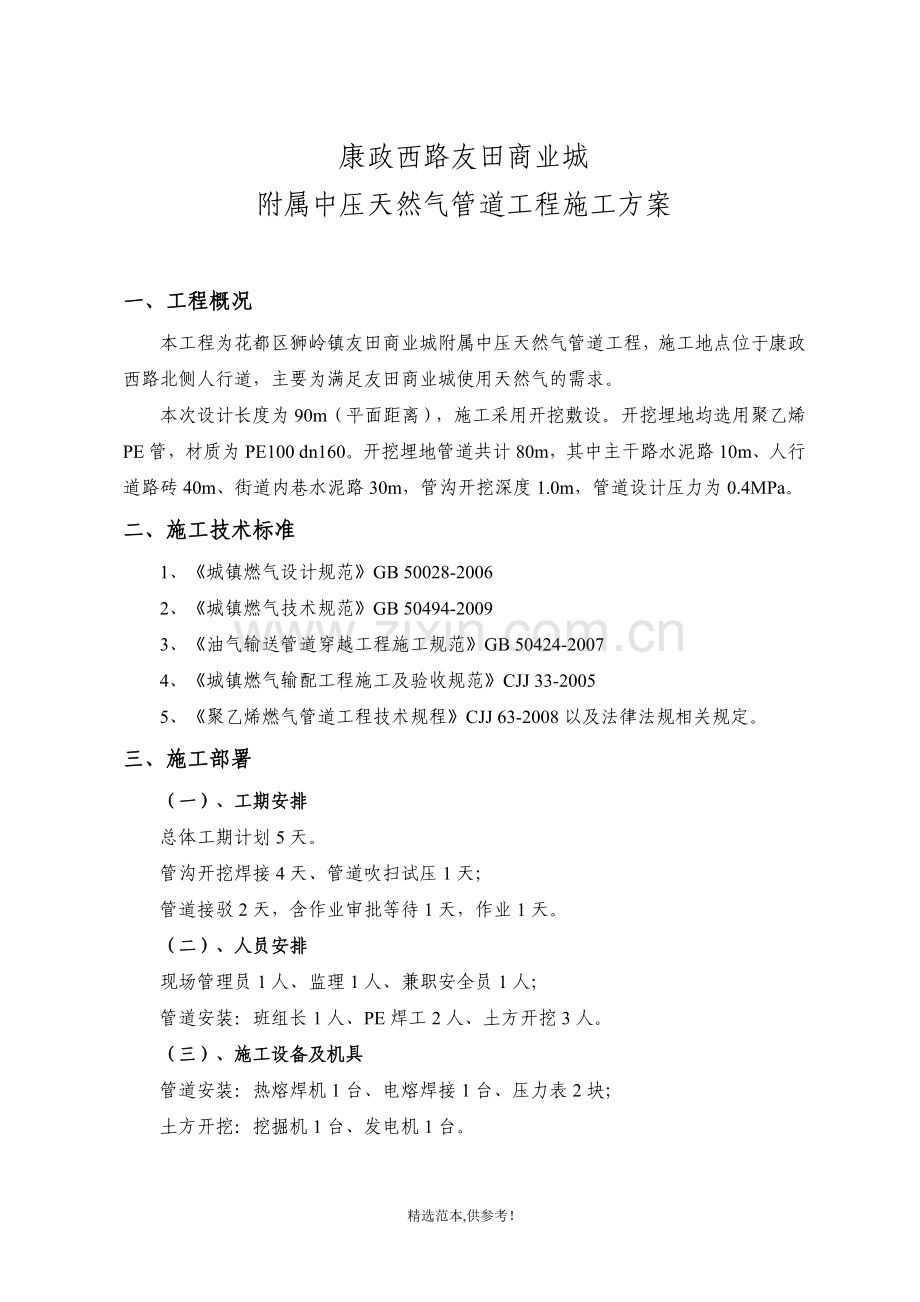

康政西路友田商业城附属中压天然气管道工程施工方案一、工程概况本工程为花都区狮岭镇友田商业城附属中压天然气管道工程，施工地点位于康政西路北侧人行道，主要为满足友田商业城使用天然气的需求。本次设计长度为90m（平面距离），施工采用开挖敷设。开挖埋地均选用聚乙烯PE管，材质为PE100 dn160。开挖埋地管道共计80m，其中主干路水泥路10m、人行道路砖40m、街道内巷水泥路30m，管沟开挖深度1.0m，管道设计压力为0.4MPa。二、施工技术标准1、城镇燃气设计规范GB 50028-20062、城镇燃气技术规范GB 50494-20093、油气输送管道穿越工程施工规范GB 50424-20074、城镇燃气输配工程施工及验收规范CJJ 33-20055、聚乙烯燃气管道工程技术规程CJJ 63-2008以及法律法规相关规定。三、施工部署（一）、工期安排总体工期计划5天。管沟开挖焊接4天、管道吹扫试压1天；管道接驳2天，含作业审批等待1天，作业1天。（二）、人员安排现场管理员1人、监理1人、兼职安全员1人；管道安装：班组长1人、PE焊工2人、土方开挖3人。（三）、施工设备及机具管道安装：热熔焊机1台、电熔焊接1台、压力表2块； 土方开挖：挖掘机1台、发电机1台。四、穿越施工方案（一）、进场准备1、勘察现场：勘察并复测入土点、出土点标高和水平距离；对穿越现场的周围建筑物、地形地貌、道路情况、土壤状况、水源进行考察；对穿越钻机等设备设置的场地大小进行测量确认。按照设计图纸要求，本次施工路由自盘古西路至康政西路，接驳连接至友田商业城。经过盘古西路采用穿越施工，内巷水泥路采用开挖施工。与相关管线单位现场踏勘，对管线情况进行交底。2、场地准备：穿越钻机稳放在康政西路人行道侧，出土点位于盘古中路。钻机设备四周拉设围蔽及警示带。4、施工用电：配备一台75KW发电机为搅拌系统，抽水机、照明等设备供电。5、施工用水及泥浆配制：施工用淡水取用自来水，确保膨润土及必要的添加剂的配制。按操作要求及地质情况予设配制方案，确定正确的混合次序。 （二）、导向孔钻进 1、控向系统调校：根据地质勘察资料，设计要求、定向钻机性能及现场情况，决定采用TY-65定向钻机。钻机最大回拖力65T、最大扭矩26000Nm。控向技术设备采用英国DCI公司生产的月蚀定向系统,该定位仪可通过坡度、钟点数、埋深及三点一线技术，能够确保钻孔轨迹达到设计求。2、调试完成后，按地质条件、工程需要配好足量泥浆，进行钻机泥浆试喷射，钻机试钻进23根钻杆，检测各部位、各系统的运行情况，发现问题及时处理。3、根据管材、钻杆的曲率半径，工作场地、地质情况及设计要求，制定出钻进轨迹。设计入土点10、出土角10、曲率半径取1000m，制定导向钻进的轨迹图。施工中，按照设计曲线及钻进角度进行施工。（三）、钻孔扩孔 1、钻孔孔径按要求为铺设管径大100mm，以满足穿越土层及管道回拖的要求。本工程铺设外径De160的PE管，需要进行预扩孔250mm。 2、扩孔：将钻头卸下，安装250mm扩孔器连在钻杆后端，然后由钻机旋转、注浆、回拉扩孔，每扩完一根钻杆，钻机便卸下一根钻杆，同时出土侧便装上一根钻杆。扩孔的同时，注入合适配比的泥浆。3、在扩孔工作中，司钻手要密切注意司钻台各仪表的读数变化，掌握地下钻进情况，随时做好钻进参数调整；泥浆工观察井眼泥浆返出情况，以便准确判断钻进过程中的地质情况，泥浆工随时与司钻保持联系，确保扩孔成功。（四）、管道回拖 1、导向孔钻进完成，进行扩孔工作同时完成回拖管道的摆管，铺垫，加固及沿线的防护工作。2、当扩孔完成后，装上扩孔器、万向旋转接头、“U”型环，即将250mm的扩孔器与De160mm的PE管用分动器连接，PE管与回拖头采用钢塑过度连接。管线检查合格后，用起重机将回拖管道角度与出土点角度顺直，同时钢管下垫上袋装膨润土，以防PE管外层被破坏，在钻机旋转牵引下，拖入已成形的轨迹孔洞。3、钻杆倒运：按穿越长度及预扩孔次数倒运钻杆，沿村道水泥路进行运输。4、在拖管前检查拖管头要焊接牢固，并经检验确认无缺陷。拖管前要对管线进行全面检查确保PE层无损。管道回拖时，每隔10m下方垫滚轮支架。5、拖管过程中回拖速度控制均匀。管道摆管便于回拖，应保证钻孔轴线与管道回拖轴线基本一致，减少对回拖的影响。6、管线回拖结束后，钻机设备撤场，用挖掘机平整施工场区，对泥浆进行处理。五、管道安装方案1、本次施工管径为De160mm，穿越段及直埋部分采用热熔连接，返平段及弯头、三通等，采用注塑管件与套筒电熔连接。施工时，先进行穿越段施工，管道安装配合穿越进行作业。2、燃气管道连接时，管端应洁净，每次收工时，管道应临时封堵；穿越段回拖完毕后，应热熔端帽封堵。3、PE管道焊接按照规范要求进行施工，对加热时间、加热温度、加热压力和连接压力、冷却时间严格控制。对焊接连接结束后，应进行接头外观质量检查，不合格必须返工。 4、管道安装完毕进行分段吹扫，每次吹扫长度不超过500m，设置蝶阀进行控制启闭。强度试验压力为0.6Mpa，稳压1小时；严密性试验在强度试验合格后进行，实验压力0.46MPa，稳压时间24小时，无压降为合格。5、做好文明施工围蔽，夜间设置闪光警示灯。开挖余土当天开挖当天清运，保持道路清洁。6、管道下沟后，用石粉满沟回填。待管道接驳后，压实紧密合格进行路面修复。7、人行道砖铺筑前，在管沟上方修筑一层10cm厚度水泥垫层，待水泥凝固后再铺筑人行道砖。内巷水泥路面浇筑水泥，确保稳固平整，待硬化后撤除围蔽及警示带。六、交通安全措施施工主要区域集中在康政西路南侧人行道，此处人员交通流量较大。按照设计方案路由施工，不占用公路路面。为确保整个项目顺利实施，加快工程进度，保障行车安全、文明施工，我们将精心组织，安全施工，确保道路畅通和安全生产。1、在施工作业之前，办理好路政施工许可，经狮岭镇规划市政审批同意后开工。2、建立建全项目管理责任制，燃气公司项目负责人为本工程的直接责任人。3、要求现场施工人员要穿着反光背心，穿行公路时确保交通车辆、施工人员的财产、生命安全。4、配备兼职安全人员，布控现场两端设置专人管理，及时巡查围挡、警示带的完好情况，发现歪、倒、移位的警示牌、围挡、警示带及时扶正归位，被破坏的及时更换，出现交通事故及时上报。5、为确保交通畅通，运输设备及倒运钻具车辆做好交通疏导，一旦出现车流量较大出现拥堵情况时，兼职安全员及时指挥引导，疏通车辆通行；遇有较大车流量拥堵时，及时通知交警和路政人员，报告情况，请求管理部门的指挥，并帮助路政人员清理现场及时疏通交通。6、全部施工人员进行交通安全意识培训，施工车辆驾驶员要持证上岗，严禁无证驾驶，严禁车辆逆行，随意转向调头；要礼貌行车，严禁超速行驶，施工区域合理停放车辆。7、施工期间确保村道公路及附属范围内不受破坏和污染，不得损坏公路附属设施，如有损坏负责修复或赔偿。七、施工安全方案1、穿越施工设计选用质量可靠的管材，穿越管道壁厚都有额外的附加，选用厚壁管（SDR11 PE100），保证管道投产后运行安全。 2、对工程中所使用的设备及附件，严格进行施工安装前的质量检验，检验合格后方可拉运现场进行施工安装。 3、工程管理人员在施工前掌握工程特点、危险因素及预防措施，并向全体施工人员进行安全技术交底。4、施工前，踏勘现场了解沿线建筑路及交通情况，定点设置管材堆放区域。施工用PE管道拉运至现场后，及时围蔽，并拉好警示带。5、穿越钻孔期间，在钻机四周及开挖的工作坑进行围蔽，围挡上贴有反光标贴。6、管道开挖段，在管沟两侧设置围挡，并用警示带拉设良好。夜间设置警示灯，提醒过往车辆及行人。7、管道焊接完毕后，及时下沟回填，市政路段采用石粉或细砂满沟回填。管道吹扫试压结束后，立即申请接驳作业。 8、为加强安全管理，由项目负责人负责本工程安全管理工作，同时班组长协助项目负责人进行管理。发生安全事故时，负责向燃气公司安全管理部汇报。9、发生紧急情况时，现场负责人或班组长拨打调度中心电话及时上报。发生交通人员伤亡的，就近送往狮岭医院，伤亡严重立即送往花都区人民医院。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
