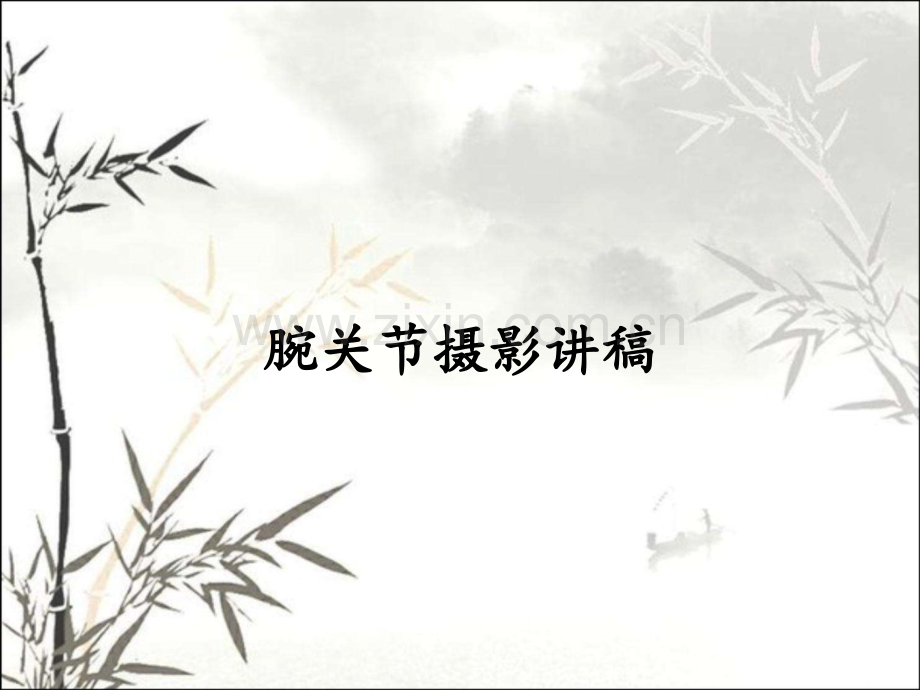

腕关节摄影讲稿.pptx

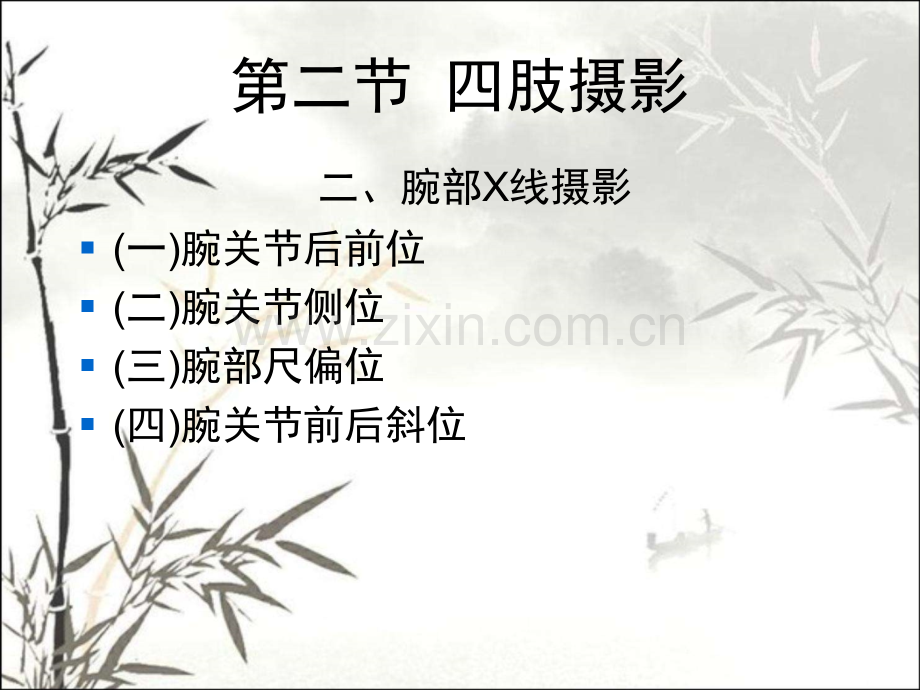

腕关节摄影讲稿腕关节摄影讲稿第二节 四肢摄影二、腕部X线摄影(一)腕关节后前位(二)腕关节侧位(三)腕部尺偏位(四)腕关节前后斜位教学目标:掌握腕部得常用X线摄影体位(后前位、侧位);理解腕关节解剖结构和体表定位标志;了解腕部X线摄影得摄影目得、腕骨腕骨:近侧列近侧列(桡桡尺尺):舟、月、三角、豆舟、月、三角、豆;远侧列远侧列(桡桡尺尺):大、小、头状、钩。大、小、头状、钩。(一)腕关节后前位(正位)摄影目得:观察腕骨、掌骨近端、尺桡骨远端得骨质、关节及周围软组织得情况。观察小儿发育,了解骨龄。摄影位置:被检者侧坐于摄影床旁,被检侧前臂伸直,手呈半握拳状,掌面向下,尺骨、桡骨茎突连线中点置于暗盒中心。中心线:尺骨、桡骨茎突连线中点垂直入射。照片显示:腕骨、掌骨近端、尺桡骨远端得正位影像。腕关节后前位中心线:尺骨、桡骨茎突连线中点。腕关节后前位显示图腕关节后前位显示图腕关节后前位照片腕关节后前位照片钩骨钩骨腕豆骨腕豆骨月骨月骨三角骨三角骨舟骨舟骨头状骨头状骨小多角骨小多角骨大多角骨大多角骨尺骨尺骨桡骨桡骨第第1掌骨掌骨第第5掌骨掌骨大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点(二)腕关节侧位摄影目得:观察腕骨、掌骨近端、尺桡骨远端得骨质、关节及软组织侧位影像。摄影位置:被检侧前臂伸直,第五掌骨和前臂尺侧紧靠暗盒。尺骨茎突置于胶片中心。中心线:桡骨茎突垂直入射。照片显示:腕骨、掌骨近端、尺桡骨远端得侧位影像,月骨较为清晰显示,其余互相重叠。腕关节侧位中心线:桡骨茎突。腕关节侧位显示图腕关节侧位显示图腕关节侧位照片腕关节侧位照片尺骨尺骨桡骨桡骨大多角骨大多角骨小多角骨小多角骨舟骨舟骨钩骨钩骨头状骨头状骨腕豆骨腕豆骨第第1掌骨掌骨月骨月骨腕关节骨折(三)腕部尺偏位摄影目得:观察腕部舟骨正位影像。摄影体位:被检侧手和前臂伸直掌面向下,手腕部置于远端抬高与床面呈200角得暗盒上,且内收。腕部置于胶片中心。中心线:尺、桡骨茎突连线中点垂直入射。照片显示:舟骨长轴展开影像,舟骨形态、骨质及与其她骨得邻接面清晰。腕部尺偏位腕部尺偏位 腕部尺偏位显示图腕部尺偏位显示图(四)腕关节前后斜位摄影目得:观察腕骨、掌骨近端、尺桡骨远端得骨质、关节及软组织斜位影像。摄影体位:被检侧前臂伸直,腕关节成侧位,然后外旋,使掌面与暗盒呈450角。中心线:对准腕关节中部垂直入射。照片显示:腕关节呈斜位影像,钩骨、三角骨及豌豆骨显示清楚。课堂练习患者张某,女,18岁。骑车不慎摔倒,右手腕部受伤,剧烈疼痛伴明显肿胀,急诊入院,骨外科医生开检查单:请拍右手腕关节后前位及侧位片。X X线摄影得步骤线摄影得步骤1、阅读X线摄影申请单了解病情,明确检查目得。2、核对病人信息(姓名、性别、年龄,了解病情及 状况)。3、耐心向病人说明检查过程,消除病人紧张情绪取 得病人得配合。4、摄影时去除衣物、异物、敷料,应注意对被检者 得X线防护。5、胶片准备以及照片标记。6、选取X线摄影条件,观察好病人后曝光。腕关节正位中心线:尺骨、桡骨茎突连线中点。X X线摄影得步骤线摄影得步骤1、阅读X线摄影申请单了解病情,明确检查目得。2、核对病人信息(姓名、性别、年龄,了解病情及 状况)。3、耐心向病人说明检查过程,消除病人紧张情绪取 得病人得配合。4、摄影时去除衣物、异物、敷料,应注意对被检者 得X线防护。5、胶片准备以及照片标记。6、选取X线摄影条件,观察好病人后曝光。腕关节侧位中心线:桡骨茎突。腕关节摄影体位摄影目得 摄影位置 中心线 照片显示 后前位 腕骨、掌骨腕骨、掌骨近端、尺桡近端、尺桡骨远端骨质、骨远端骨质、关节及软组关节及软组织正位影像。织正位影像。侧坐侧坐;手半握拳手半握拳;掌掌面向下面向下;尺桡骨茎突尺桡骨茎突连线中点置连线中点置于胶片中心。于胶片中心。尺桡骨茎尺桡骨茎突连线中突连线中点点腕桡关节腕桡关节面清晰。面清晰。侧位 腕骨、掌骨腕骨、掌骨近端、尺桡近端、尺桡骨远端骨质、骨远端骨质、关节及软组关节及软组织侧位影像织侧位影像侧坐侧坐;手半握拳手半握拳;腕腕掌面与暗盒掌面与暗盒垂直垂直,尺侧在尺侧在下下;尺骨茎突置尺骨茎突置于胶片中心。于胶片中心。桡骨茎突桡骨茎突月骨较为月骨较为清晰。清晰。习题1、腕关节摄影检查得常规体位就是 A、正位及轴位 B、正位及侧位 C、正位及斜位 D、侧位及斜位 E、轴位及斜位答案:B2、腕关节正位摄影中心线应对准 A、第三掌骨基底部 B、腕骨远侧列中点 C、腕骨近侧列中点 D、桡骨远端得中点 E、尺、桡骨茎突连线中点答案:E3、腕关节尺偏位摄影主要显示哪块骨骼？A、舟骨 B、月骨 C、腕豆骨 D、三角骨 E、头状骨答案:A课后作业1、请描述腕部常用得摄影体位以及其所对应得体位设计要点及中心线;
