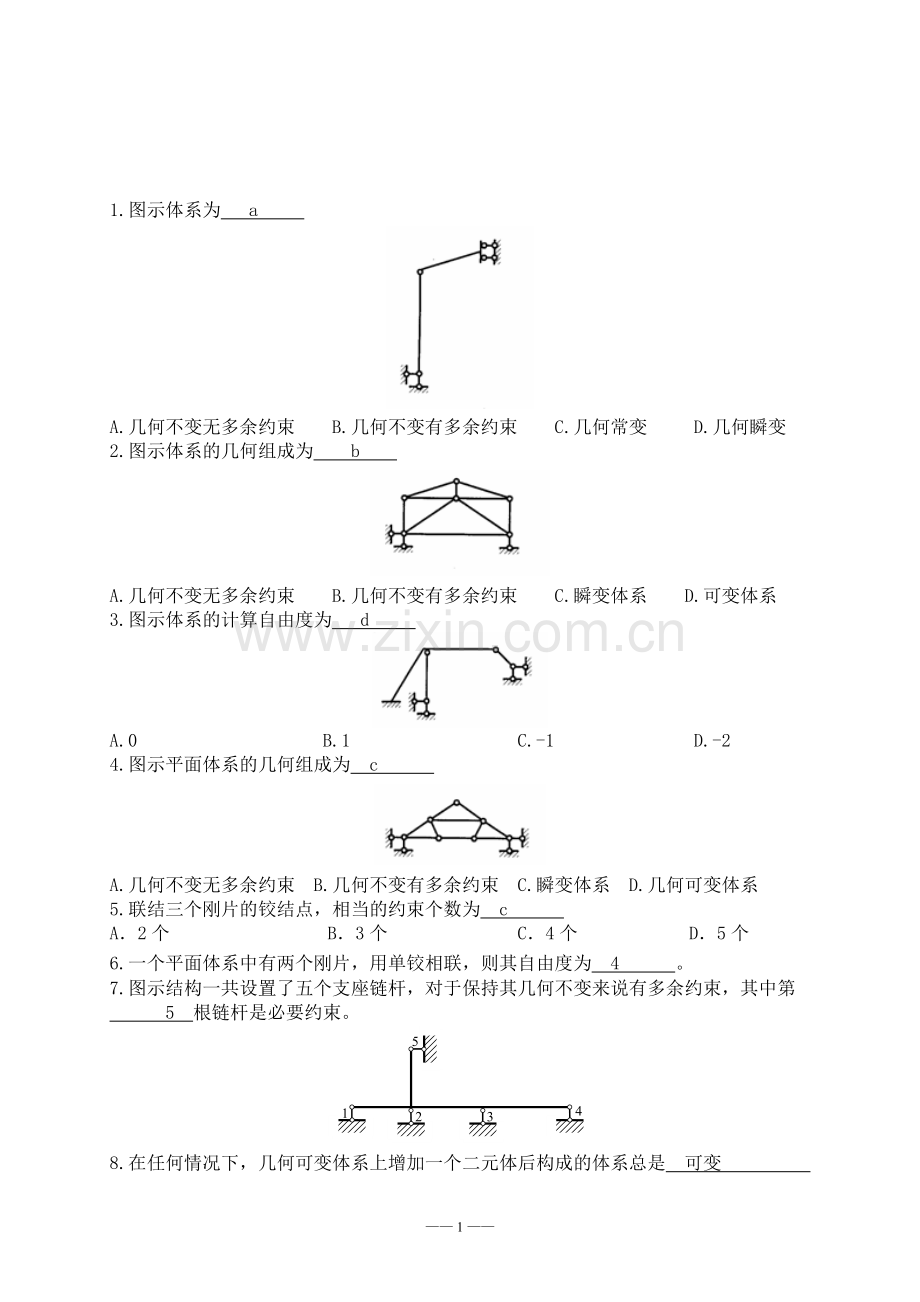

1.图示体系为 a
A.几何不变无多余约束 B.几何不变有多余约束 C.几何常变 D.几何瞬变
2.图示体系的几何组成为 b
A.几何不变无多余约束 B.几何不变有多余约束 C.瞬变体系 D.可变体系
3.图示体系的计算自由度为 d
A.0 B.1 C.-1 D.-2
4.图示平面体系的几何组成为 c
A.几何不变无多余约束 B.几何不变有多余约束 C.瞬变体系 D.几何可变体系
5.联结三个刚片的铰结点，相当的约束个数为 c
A．2个 B．3个 C．4个 D．5个
6.一个平面体系中有两个刚片，用单铰相联，则其自由度为 4 。
7.图示结构一共设置了五个支座链杆，对于保持其几何不变来说有多余约束，其中第
5 根链杆是必要约束。

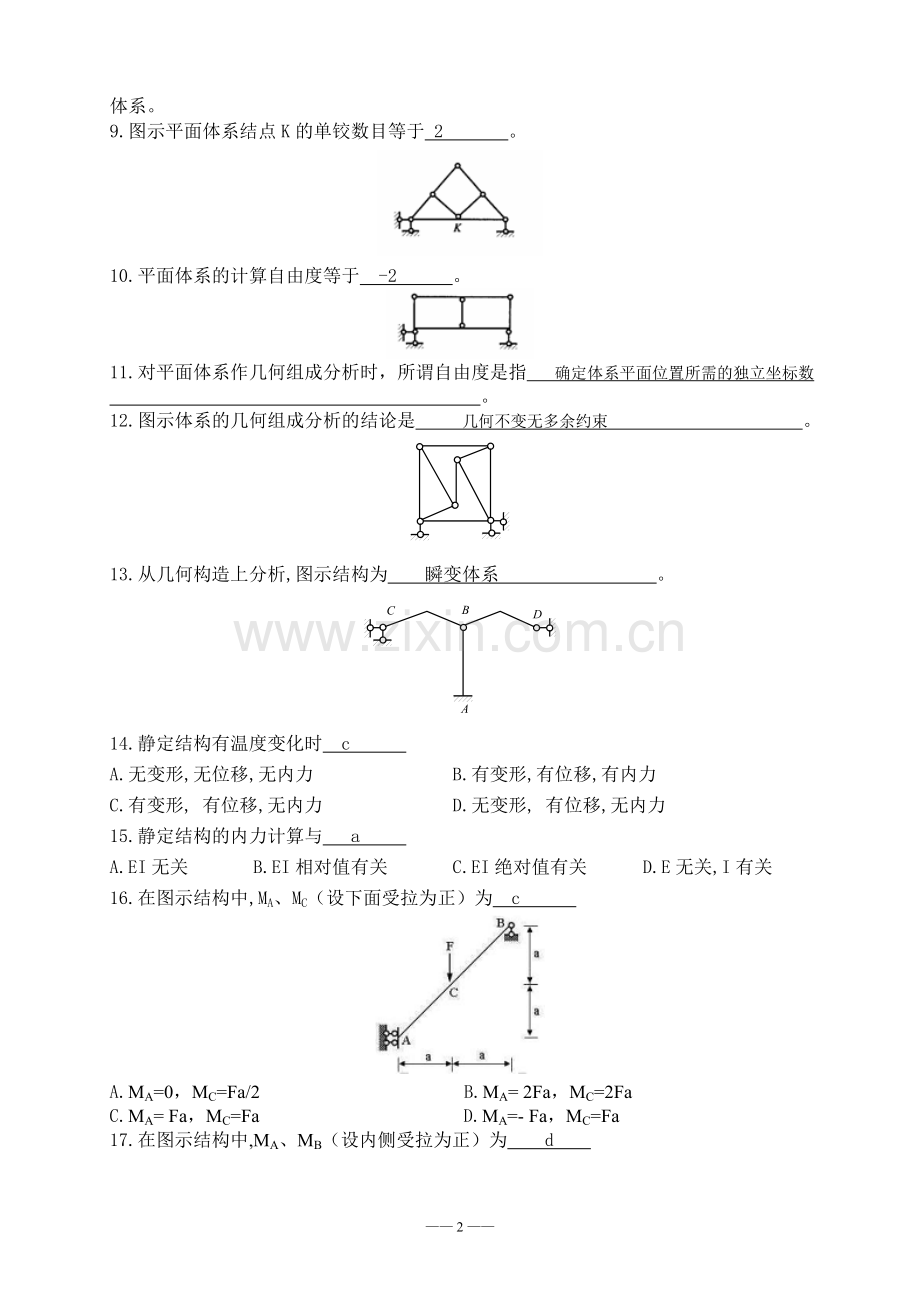

8.在任何情况下，几何可变体系上增加一个二元体后构成的体系总是 可变 体系。
9.图示平面体系结点K的单铰数目等于 2 。
10.平面体系的计算自由度等于 -2 。
11.对平面体系作几何组成分析时，所谓自由度是指 确定体系平面位置所需的独立坐标数
。
12.图示体系的几何组成分析的结论是 几何不变无多余约束 。
13.从几何构造上分析,图示结构为 瞬变体系 。
14.静定结构有温度变化时 c
A.无变形,无位移,无内力 B.有变形,有位移,有内力
C.有变形, 有位移,无内力 D.无变形, 有位移,无内力
15.静定结构的内力计算与 a
A.EI无关 B.EI相对值有关 C.EI绝对值有关 D.E无关,I有关
16.在图示结构中,MA、MC（设下面受拉为正）为 c
A.MA=0，MC=Fa/2 B.MA= 2Fa，MC=2Fa
C.MA= Fa，MC=Fa D.MA=- Fa，MC=Fa
17.在图示结构中,MA、MB（设内侧受拉为正）为 d
A.MA=- Fa，MB=Fa B.MA=0，MB=-Fa
C.MA= Fa，MB=Fa D.MA=0，MB=Fa
18.在图示结构中,杆端弯矩MBA为（设左侧受拉为正）为 c
A. 2Fa B. 2Fa C. 3Fa D. -3Fa
19.在图示结构中 b
A.ABC段有内力 B.ABC段无内力 C. CDE段无内力 D.全梁有内力
20.在图示结构中,杆端弯矩MDC为（设下侧受拉为正）为 c
A.-Fa B. Fa C. -1/2 Fa D.1/2 Fa
21.三铰拱在竖向满跨均布荷载作用下,合理拱轴线是 b
A.圆弧线 B.抛物线 C.悬链线 D.椭圆线
22.图示桁架中,1、2杆的内力为 D
A.FN1＞0，FN2＞0 B. FN1＜0，FN2＜0 C. FN1=-FN2 D. FN1=FN2=0
23.在相同跨度及竖向荷载下，拱脚等高的三铰拱，水平推力随矢高减小而 增大 。
24.计算图(a)所示结构中杆AD的轴力时，若用结点法取点A为隔离体求解，则隔离体
A点的受力图 。
25.图示结构支座A的反力MA= P *a 。
26.图示刚架杆AD中截面C的弯矩等于 (并指明哪侧受拉)
27.图示刚架MDB= 2KN.m（右侧受拉） 。(并指明哪侧受拉)
28.若直杆上Q图为与杆轴线斜交的直线，则相应杆段上作用有 均布 荷载。
29.图示桁架有 7 根零杆。
30.图示桁架有 4 根零杆。
31.图示结构支座A转动角，则= 0
32.图示结构最大值的临界荷载是 b
A.P1 B.P2 C.P3 D.P4
33.图示桁架，当移动荷载P在下弦移动时，杆54的轴力为 b
A.-P B.0 C.P/2 D.P
34.图示桁架，下面画出的杆件内力影响线，此杆件是 b
A.ch B.ci C.dj D.cj
35.图示影响线竖标表示简支梁哪点的弯矩值 c
A.d点 B.e点 C.c点 D.f点
36.静定梁任一截面剪力影响线在该截面两侧的影响线必然是 b
A.斜交该点 B.相互平行 C.相互垂直 D.相交于一点
37.单位荷载作用在简支结间梁上,通过结点传递的主梁影响线,在各结点之间 c
A.部分为直线,部分为曲线 B.均为曲线 C.均为直线 D.竖标为零
38.机动法作静定结构内力影响线的依据是 c
A.刚体体系虚力原理 B.变形体的虚功原理
C.刚体体系的虚位移原理 D.变形体虚位移原理
39.图示结构Qk已作出如图所示，其中竖标yc是 b
A.P=1在C时，C截面的剪力值 B.P=1在C时，K截面的剪力值
C.P=1在C时，B左截面的剪力值 D.P=1在C时，A右截面的剪力值
40.图示结构QC影响线（P=1在BE移动）BC、CD段纵标为 a
A.BC、CD均不为零 B.C、CD均为零
C.为零、CD不为零 D.不为零、CD为零
41.绘制影响线的基本方法有静力法和 机动法 法。
42.最不利荷载位置是指移动荷载作用下，结构上的各种量随荷载的位置而变化。如果荷载移动到某个位置，使某量值S达到最大值（或最小值），则此荷载位置称为量值S的最不利荷载位置 。
43.图示多跨静定梁截面D的弯矩影响线在C点的竖标值为 0 。
44.图示各种结构中，欲求A点竖向位移，能用图乘法的为 b
45.变形体虚位移原理的虚功方程中包含力系与位移（及变形），其中 b
A.力系必须是虚拟的，位移是实际的 B.位移必须是虚拟的，力系是实际的
C.力系与位移都必须是虚拟的 D.力系与位移两者都是实际的
46.静定结构的位移与EA，EI的关系是 c
A.无关 B.相对值有关 C.绝对值有关 D.与E无关，与A，I有关
47.导出单位荷载法的原理 b
A.虚位移原理 B.虚力原理 C.叠加原理 D.静力平衡条件
48.图示为刚架在荷载作用下的Mp图，曲线为二次抛物线，横梁的抗弯刚度为2EI，竖柱为EI，则横梁中点K的竖向位移为 b
A.87.5/（EI） B.43.875/（EI） C.94.5/（EI） D.47.25/（EI）
49.用图乘法求位移的必要条件之一是 b
A.单位荷载下的弯矩图为一直线 B.结构可分为等截面直杆段
C.所有杆件EI为常数且相同 D.结构必须是静定的
50.图示梁当EI=常数时，B端的转角是 c
A.5q/(48EI) （顺时针） B.5q/(48EI) （逆时针）
C.7q/(48EI) （逆时） D.9q/(48EI) （逆时针）
51.图示结构，求A、B两点相对位移，虚力状态应在两点分别施加的单位力为 C
A.竖向反向力 B.水平反向力 C.连线方向反向力 D.反向力偶
52.四个互等定理适用于 C
A.刚体 B.变形体 C.线性弹性体系 D.非线性体系
53.图示梁A点的竖向位移为(向下为正) C
54.两个梯形弯矩图相乘的结果是（ac/3+ad/6+bd/3+bc/6）·
55.图a和图b所示为结构的两个状态，位移 δ11 与 δ22 相等。
56.平面杆系结构位移计算的一般公式是W外=W内 。
57.根据虚设状态的不同，虚功原理主要有两种应用形式，其一是虚位移原理；其二是
虚力原理 。
58.在超静定结构计算中，一部分杆考虑弯曲变形，另一部分杆考虑轴向变形，则此结
构为 D
A.梁 B.桁架 C.横梁刚度为无限大的排架 D.组合结构
59.超静定结构在荷载作用下的内力和位移计算中，各杆的刚度为 D
A.均用相对值
B.均必须用绝对值
C.内力计算用绝对值，位移计算用相对值
D.内力计算可用相对值，位移计算须用绝对值
60.对某一无铰封闭图形最后弯矩图的校核，最简便的方法为 B
A.校核任一截面的相对水平位移 B.校核任一截面的相对转角
C.校核任一截面的绝对位移 D.校核任一截面的相对竖向位移
61.在力法方程中 D
A. B. C. D.前三种答案都有可能
62.图示结构的超静定次数为 B
A.5次 B.8次 C.12次 D.7次
63.图示结构用力法求解时，基本体系不能选 D
A.C为铰结点，A为不动铰支座 B.C为铰结点，D为不动铰支座
C.A，D均为不动铰支座 D.A为竖向链杆支座
64.图示对称结构EI=常数，中点截面C及AB杆内力应满足 C
A. B.
C. D.
65.图a所示结构，取图b为力法基本体系，EA，EI为常数，则基本体系中沿方向的位移等于 C
A.0 B. C. D.
66.设图示结构在荷载作用下，横梁跨中产生正弯矩。现欲使横梁跨中产生负弯矩，应采用的方法是 B
A.减小加劲杆刚度及增大横梁刚度 B.增大加劲杆刚度及减小横梁刚度
C.增加横梁刚度 D. 减小加劲杆刚度
67.图示结构超静定次数为 6次
68.图示结构的超静定次数为 1次
69.力法方程中柔度系数代 基本体系 Xj=1沿基本体系Xi=1方向的位移 。
70.力法方程等号左侧各项代表 基本体系延基本未知力方向的位移 。
71.图示结构用力法计算时，至少有 1 个基本未知量。EI=常量。
72.对称结构在对称荷载作用下，若取对称基本结构，则其中 剪力 未知力等于零。
73.用超静定刚架的最后弯矩图与基本结构任一个单位弯矩图相乘的结果所表达的物理意义是 在超静定结构下延单位力作用下的位移 。
74.在位移法典型方程的系数和自由项中，数值范围可为正、负实数的有： D
A.主系数 B.主系数和副系数 C.主系数和自由项 D.负系数和自由项
75.图示对称刚架，在反对称荷载作用下，正确的半边结构图号为 B
A.图（a） B.图（b） C.图（c） D.图（d）
76.用位移法求解图示结构时，独立的结点角位移和线位移未知数数目分别为 C
A.3,3 B. 4,3 C.4,2 D.3,2
77.图示结构，用位移法或力法计算时，两种情形未知数数目的对比 B
A.4与9 B.3于8 C.4与8 D.3与9
78.计算刚架时，位移法的基本结构是 B
A.超静定铰结体系 B.单跨超静定梁的集合体
C.单跨静定梁的集合体 D.静定刚架
79.位移法的理论基础是 B
A.力法 B.确定的位移与确定的内力之间的对应关系
C.虎克定律 D.位移互等定理
80.图示两端固定梁，设AB 线刚度为i，当A、B 两端截面同时发生图示单位转角时，则杆件A端的弯矩 B
A. B.2 C.4 D.6
81.根据位移转角方程 A
A.已知杆端位移就一定能够确定杆端力
B.在没有刚体位移时，已知杆端位移才能确定杆端力
C.已知杆端力就可以确定杆端位移
D.即使已知刚体位移，知道了杆端力也不能唯一确定杆端位移
82.位移法的基本未知数是 D
A.结构上任一截面的角位移和线位移 B.结构上所有截面的角位移和线位移
C.结构上所有结点的角位移和线位移 D.结构上所有结点的独立角位移和独立线位移
83.图示结构位移法基本未知数的数目为 A
A.2 B.3 C.4 D.5
84.图示铰结排架，如略去杆件的轴向变形，当A点发生单位水平位移时，则P应等于
24EI/h 。
85.表示杆件杆端力和杆端位移之间关系的方程称为杆件的 位移法 方程。
86.在转角位移方程中，只与杆件的截面尺寸和材料性质有关的常数称为 刚度 常数。
87.图示结构各杆EI为常数，用位移法进行分析时基本未知量数目最少 1 个。
88.图示结构的结点位移基本未知量中，角位移有 2 个。
89.图示汇交于A的各杆抗弯刚度系数和为,则AB杆A端的分配系数为 B
A. B.
C. D.
90.图示等截面杆件,B端为定向支座,A端发生单位角位移,其传递系数为 C
A.CAB=1 B.CAB =1/2 C.CAB =-1 D.CAB =0
91.杆件AB之A端劲度系数(转动刚度)是 A
A.使A端转动单位角度时在B端所施加的外力矩
B.支座A发生单位角位移时引起的在支座A的反力矩
C.使B端转动单位角度时在A端所施加的外力矩
D.端支座发生单位角位移时引起的在支座A的反力矩
92.等直杆件AB的弯矩传递系数CAB B
A.与B端支承条件及杆件刚度有关 B.只与B端的支承条件有关
C.与A、B两端的支承条件有关 D.只与A端支承条件有关
93.在力矩分配法的计算中,当放松某个结点时,其余结点所处状态为 D
A.全部放松 B.必须全部锁紧 C.相邻结点放松 D.相邻结点锁紧
94. 当杆件刚度（劲度）系数SAB =3i时，杆的B端为 C
A.自由端 B.固定端 C.铰支承 D.定向支承
95.力矩分配法计算得出的结果 D
A.一定是近似解 B.不是精确解 C.是精确解 D.可能为近似解，也可能是精确解
96.若用力矩分配法计算图示刚架,则结点A的不平衡力矩(约束力矩)为 C
A.M B. C.-M- D.
97.图示对称刚架在结点力偶矩作用下,弯矩图的正确形状是 C
98.图示刚架结点A承受力偶作用，EI=常数。用力矩分配法求得MAB为 B
A． B． C． D．
99.用力矩分配法计算时,放松结点的顺序 D
A.对计算和计算结果无影响 B.对计算和计算结果有影响
C.对计算无影响 D.对计算有影响,而对计算结果无影响
100.力矩分配法适用于求解连续梁和 无侧移刚架 的内力。
