工程送检方案.doc

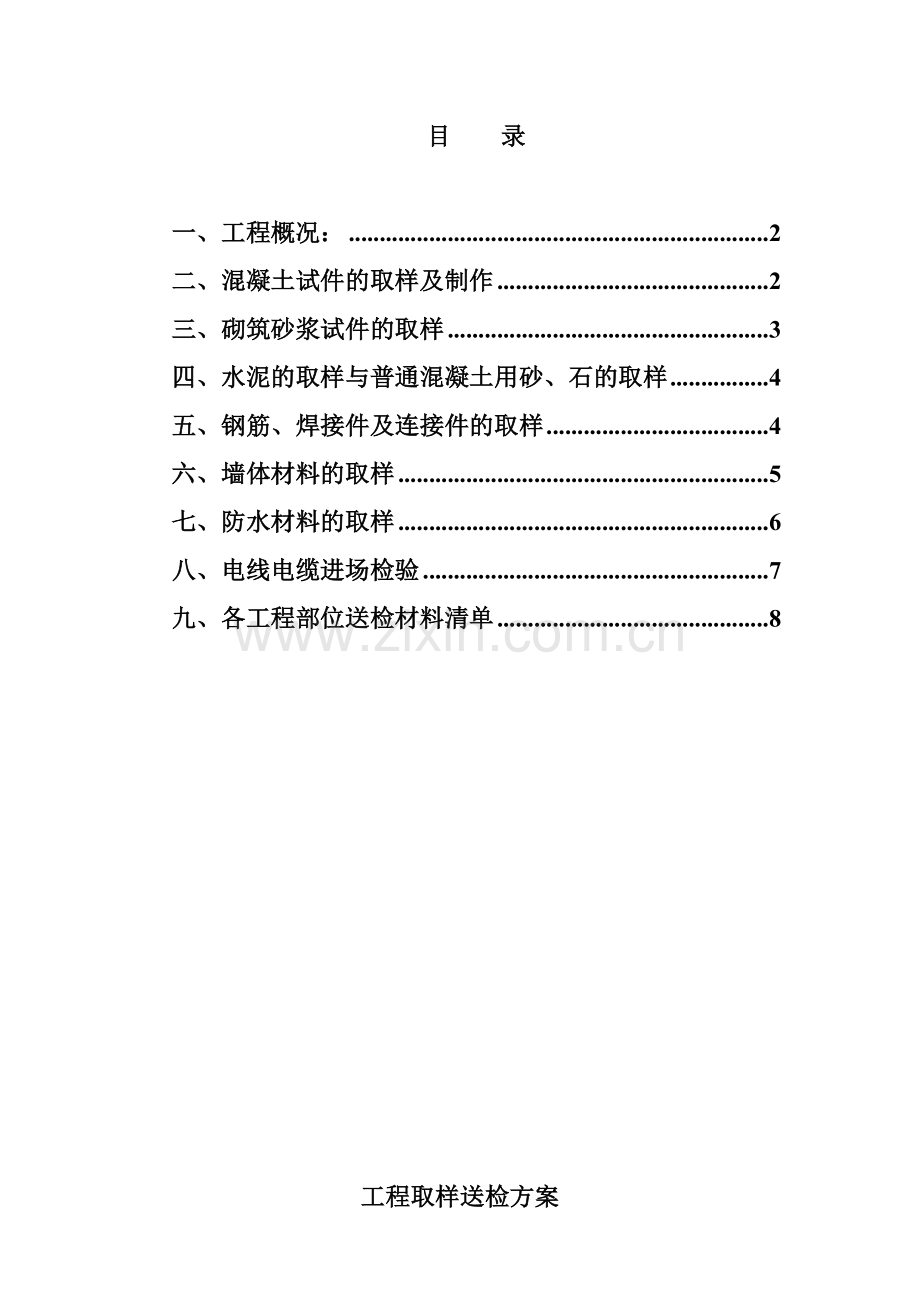

目　　录

一、工程概况： 2
二、混凝土试件的取样及制作 2
三、砌筑砂浆试件的取样 3
四、水泥的取样与普通混凝土用砂、石的取样 4
五、钢筋、焊接件及连接件的取样 4
六、墙体材料的取样 5
七、防水材料的取样 6
八、电线电缆进场检验 7
九、各工程部位送检材料清单 8

工程取样送检方案

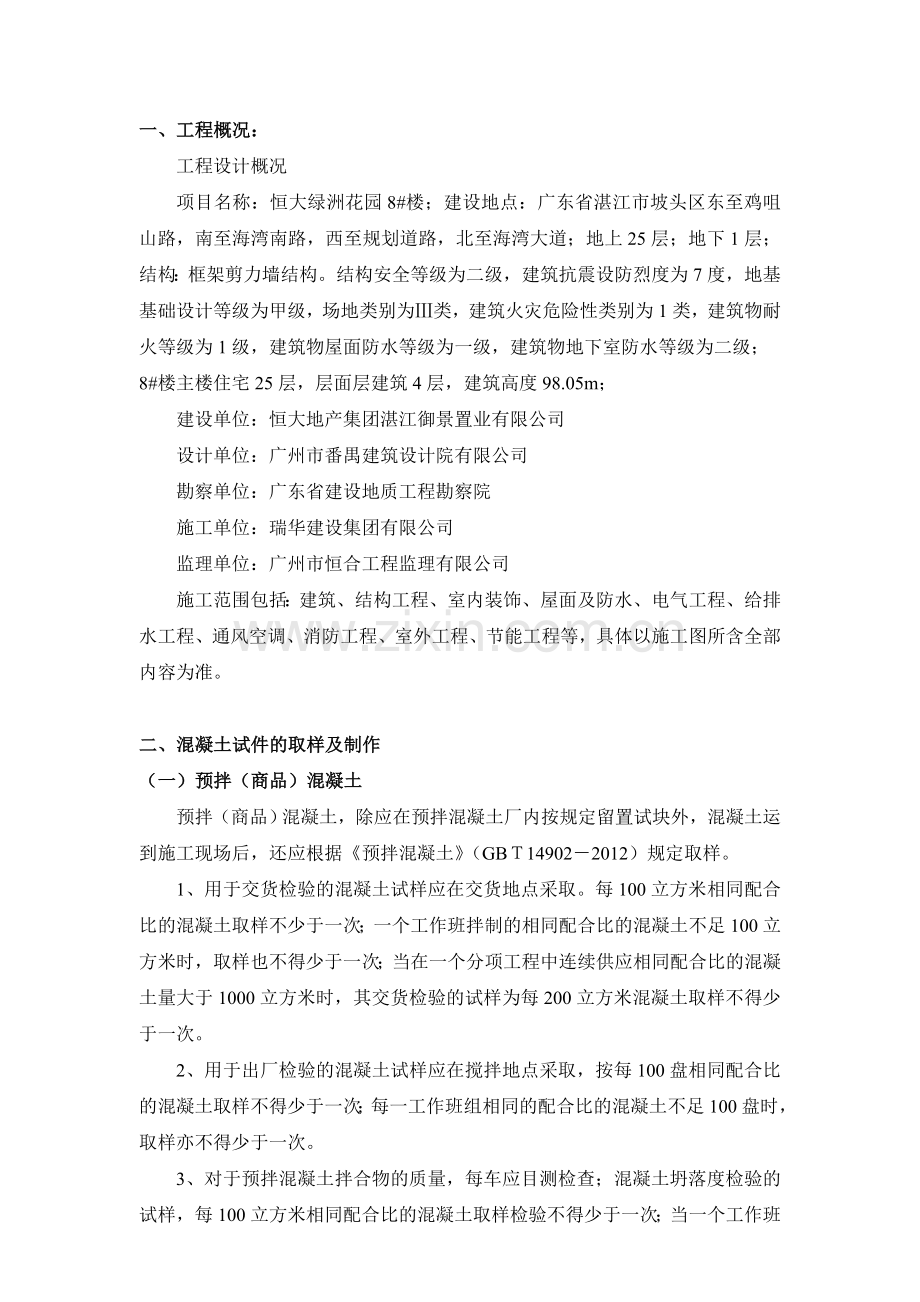

一、工程概况：
工程设计概况
项目名称：恒大绿洲花园8#楼；建设地点：广东省湛江市坡头区东至鸡咀山路，南至海湾南路，西至规划道路，北至海湾大道；地上25层；地下1层；结构：框架剪力墙结构。结构安全等级为二级，建筑抗震设防烈度为7度，地基基础设计等级为甲级，场地类别为Ⅲ类，建筑火灾危险性类别为1类，建筑物耐火等级为1级，建筑物屋面防水等级为一级，建筑物地下室防水等级为二级；
8#楼主楼住宅25层，层面层建筑4层，建筑高度98.05m；
建设单位：恒大地产集团湛江御景置业有限公司
设计单位：广州市番禺建筑设计院有限公司
勘察单位：广东省建设地质工程勘察院
施工单位：瑞华建设集团有限公司
监理单位：广州市恒合工程监理有限公司
施工范围包括：建筑、结构工程、室内装饰、屋面及防水、电气工程、给排水工程、通风空调、消防工程、室外工程、节能工程等，具体以施工图所含全部内容为准。

二、混凝土试件的取样及制作
（一）预拌（商品）混凝土
　　预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》（GBＴ14902－2012）规定取样。
　　1、用于交货检验的混凝土试样应在交货地点采取。每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。
　　2、用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土不足100盘时，取样亦不得少于一次。
　　3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100立方米相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足100立方米时，也不得少于一次。

（二）结构实体检验用同条件养护试件
　　根据《混凝土结构工程施工质量验收规范》的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定：
　　1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。
　　2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。
3、同一强度等级的同条件养护试件的留置不宜少于10组，且不应少于3组。
4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验。所谓等效养护龄期，就是逐日累计养护温度达到600℃.d，且龄期宜取14d～60d。一般情况，温度取当天的平均温度。
（三）混凝土抗渗试块
　　根据《地下防水工程质量验收规》（GB50208-2011），混凝土抗渗试块取样按下列规定：
　　1、连续浇筑混凝土量500立方米以下时，应留置一组（6块）抗渗试块。
　　2、每增加250～500立方米混凝土，应增加留置一组（6块）抗渗试块。
　　3、如果使用材料、配合比或施工方法有变化时，均应另行仍按上述规定留置。
　　4、抗渗试块应在浇筑地点制作，留置的（6块）应在标准养护室养护，养护期不得少于28天。
　　根据《混凝土结构工程施工质量验收规范》的规定，混凝土抗渗试块取样按下列规定：对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。
三、砌筑砂浆试件的取样
抽样频率
每一楼层或250立方米砌体中的各种强度等级的砂浆，每台搅拌机应至少检查一次，每次至少应制作一组试块。如果砂浆强度等级或配合比变更时，还应制作试块。

四、水泥的取样与普通混凝土用砂、石的取样
本工采用商品砼及预拌砂浆，故水泥与砂石不用取样送检；
五、钢筋、焊接件及连接件的取样
　　(一)低碳钢热轧圆盘条
　　1、组批规则
　　以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。
　　2、取样方法：
　　拉伸与弯曲检验：任选一盘，从该盘的任一端切取五个试样，试样长500-600mm。
　　重量偏差复检：任选两盘，从每盘的任一端各切取二个试样，试样长400-500mm。
　　在切取试样时，应将端头的500mm去掉后再切取。
如果检验结果有一项达不到标准规定。应从该捆钢筋中取双倍试样进行复验。
　　(二)冷轧带肋钢筋
　 1、组批规则
　　以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。
　　2、取样方法：
　　拉伸与弯曲检验：任选一盘，从该盘的任一端切取五个试样，试样长500-600mm。
　　重量偏差复检：任选两盘，从每盘的任一端各切取二个试样，试样长400-500mm。
　　在切取试样时，应将端头的500mm去掉后再切取。
如果检验结果有一项达不到标准规定。应从该捆钢筋中取双倍试样进行复验。
(三)钢筋焊接接头的取样
A、取样规定　[根据《钢筋焊接及验收规程》(JGJ18-2012)]
　　1、钢筋电弧焊接头取样规定
　　a 在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。每批随机切取3个接头，做拉伸试验。
　　b 在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验。
　　c 试件的数量和要求应与从成品中切取时相同。当试件试验结果不符合要求时，应取双倍复检。
　　注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。
　　2、钢筋电渣压力焊接头取样规定
　　在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。每批接头中随机切取3个试件做拉伸试验。
　　 注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。
(四）机械连接接头　[根据《钢筋机械连接通用技术规程》（JGJ107-2010）]
　　接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程结构中随机截取3个试件作单向拉伸试验。
　　3、接头试件尺寸
　　钢筋+套筒总长＝500 mm -600mm
六、墙体材料的取样
(一)灰沙砖
　　检验批按3.5～15万块为一批，不足3.5万块亦按一批计。用随机抽样法从外观质量和尺寸偏差检验合格的样品中抽取15块，其中10块做抗压强度检验，5块备用。
(二)蒸压加气混凝土砌块
　　1、取样方法
　　同品种、同规格、同等级的砌块以1万块为一批，不足1万块亦为一批。随机抽取50块砌块进行尺寸偏差、外观检验。砌块外观验收在交货地点进行，从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度检验，制作3组试件做干体积密度检验。
　　2、试件制作方法
　　a 试件的制备采用机锯或刀锯，锯时不得将试作弄湿。
　　b 体积密度、抗压强度试件，沿制品膨胀方向中心部分上、中、下顺序锯取一组，“上”块上表面距离制品顶面30mm，“中”块在制品正中处，“下”块下表面离制品底面30mm，制品的高度不同，试件间隔略有不同，以高度600mm的制品为例

七、防水材料的取样
(一)防水卷材
　　1、凡进入施工现场的防水卷材应附有出厂检验报告单及出厂合格证，并注明生产日期、批号、规格、名称。
2、同一品种、牌号、规格的卷材，抽样数量为10000m2抽取2m2进行送检；
(二)防水涂料
1、同一规格、品种、牌号的防水涂料，每10吨为一批，不足10吨者按一批进行抽检。取2kg样品，密封编号后送检。
2、双组份聚氨酯中甲组份5吨为一批，不足5吨也按一批计；乙组份按产品重量配比相应增加批量。甲、乙组份样品总量为2kg，封样编号后送检。
(三)建筑密封材料
　　1、单组份产品以同一等级、同一类型的3000支为一批，不足3000支也作为一批。
　　2、双组份产品以同一等级、同一类型的1吨为一批，不足1吨按一批进行检验；乙组份按产品重量比相应增加批量，样品密封编号后送检。
(四)进口密封材料
　　1、凡进入现场的进口防水材料应有该国国家标准、出厂标准、技术指标、产品说明书以及我国有关部门的复检报告。
　　2、现场抽检人员应分别按照上述对卷材、涂料、密封膏等规定的方法进行抽检。抽检合格后方可使用。
　　3、现场抽检必检项目应按我国国家标准或有关其他标准，在无标准参照的情况下，可按该国国家标准或其他标准执行。
4、建筑幕墙用的建筑结构胶、建筑密封胶绝大部分是采用进口密封材料，应按照《玻璃幕墙工程技术规范》(JGJ102－96)检验
八、电线电缆进场检验
l．检验依据：
《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023－1997
《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》JB 8734－1998
《额定电压450/750V及以下橡皮绝缘电缆》GB 5013－1997
《额定电压35KV及以下铜芯、铅芯塑料绝缘电力电缆》GB 12706－91
2．检验项目：
导体电阻、耐压试验、绝缘电阻、结构尺寸检查、老化前机械性能测试、标志检验；
3．取样范围：50m㎡及以下的220/380Ⅴ用电线路的电线，其余部分根据实际情况决定是否取样或取样的批量；
4．取样批量：按照进场的同一生产厂家、同一规格型号的材料数量为基数取样，材料数量(长度)在10000m及以下取样一组，10000m以上按照20000m取样一组，取样总数不少于两组。

九、各工程部位送检材料清单
恒大绿洲花园8#楼取样送检项目（砼标养）
序号
工程部位
标号
送检项目
备注
1
基础垫层
Ｃ20
抗压
标
2
防水保护层
Ｃ20（细石砼）
抗压

3
地下室底板
Ｃ30(Ｐ8)微膨胀
抗压、抗渗

4
地下室塔楼内墙柱
Ｃ40微膨胀
抗压

5
地下室塔楼外柱
Ｃ35
抗压

6
地下室顶板、外墙
Ｃ35(Ｐ8)微膨胀
抗压、抗渗

7
1-5层墙、柱
Ｃ40
抗压

8
6-9层墙、柱
Ｃ35
抗压

9
10-13层墙、柱
Ｃ30
抗压

10
14-天层四层墙、柱
Ｃ25
抗压

11
2-14层梁、板
Ｃ30
抗压

12
15-天面四层梁、板
Ｃ25
抗压

13
地下室车库地面
Ｃ25(细石砼)
抗压

14
构造柱
Ｃ20
抗压
每四层一组
注：砼送检组数以实际进场数量及批次为准
恒大绿洲花园8#楼取样送检项目（砼同条件600℃）
序号
工程部位
标号
送检项目
数量
1
地下室底板
Ｃ30(Ｐ8)微膨胀
抗压
4
2
地下室塔楼内墙柱
Ｃ40微膨胀
抗压
4
3
地下室塔楼外柱
Ｃ35
抗压
4
4
地下室顶板、外墙
Ｃ35(Ｐ8)微膨胀
抗压
4
5
1、3、5层墙、柱
Ｃ40
抗压
各1组
6
6、7、9层柱
Ｃ35
抗压
各1组
7
2、5、8、11、14层梁板
Ｃ30
抗压
各1组
8
15、18、21、23、25层梁、板
Ｃ25
抗压
各1组
注：砼600℃同条件养护同一分部工程同一标号不应少于3组；
每次梁板拆模时需做一组同条件养护，待混凝土强度达到拆模要求时方可拆模。拆模所需强度如下：
1、底模及支架拆除时的混凝土强度应符合下列要求：
（1）、板：当跨度≤2m时，强度≥50％；当跨度＞2,≤8m时，强度≥75％；当跨度＞2m ，强度≥100％；
（2）、梁：当跨度≤8m时，强度≥75％；当跨度＞8m时，强度≥100％；
（3）、悬壁构件：与跨度无关，均必须达到≥100％。
2、不承重的侧模板，包括梁、柱墙的侧模板，只要混凝土强度保证其表面、棱角不因拆模而受损坏，即可拆除。一般大模板在常温下，混凝土强度达到1N/mm2,即可拆除。
砖砌体送检
序号
工程部位
规格
强度
备注
1
地下室（灰沙砖）
240*115*53
ＭＵ10

2
主体（灰沙砖）
240*115*53
ＭＵ10

3
主体（加气砖）
600*200*200
Ａ5.0

4
主体（加气砖）
600*200*100
Ａ5.0

注：送检数量以实际材料进场为准；

抗压砂浆送检
序号
工程部位
强度
送检组数
备注
1
地下室砌体
ＭＵ10
2

2
主体砌体工程
ＭＵ5.0
每层1组

3
外墙抹灰
ＭＵ7.5
每两层1组

钢筋原材送检
序号
工程部位
规格
送检组数
备注
1
地下室工程
Φ8-Φ25
/

2
主体工程
Φ6.5-Φ25
/

注：送检组数以进场数量和批量为准
钢筋焊接及套筒送检
序号
工程部位
规格
接头
备注
1
地下室筏板基础
Φ22
搭接焊

2
地下室负一层柱
Φ18、20、22
电渣压力焊

3
地下室顶板梁
Φ20、22
搭接焊

4
地下室顶板梁
Φ25
套筒

5
首层柱、二层梁
Φ25
套筒

注：经甲方同意，16-22同意使用搭接接头，二层以上均无超过25的钢筋连接；

防水卷材送检
序号
规格
工程部位
备注
1
1.5厚自粘胶膜防水卷材
地下室底板

2
1.5厚自粘聚和物改性沥青
防水卷材
地下室外墙、顶板
屋面

3
4.0厚ＳＢＳ改性沥青耐根
穿刺防水卷材
地下室顶板

防水涂料送检
序号
规格
工程部位
备注
1
1.5厚高分子防水涂料
屋面、卫生间、阳台

2
防水砂浆
卫生间、阳台
掺防水粉

节能材料送检
序号
规格
工程部位
备注
1
35（28）厚挤塑聚苯板
屋面（住宅）

2
陶粒混凝土
屋面（住宅）

3
膨胀玻化微珠保温砂浆
外墙

装饰材料
外墙漆，不同规格，不同批号各送一组；
