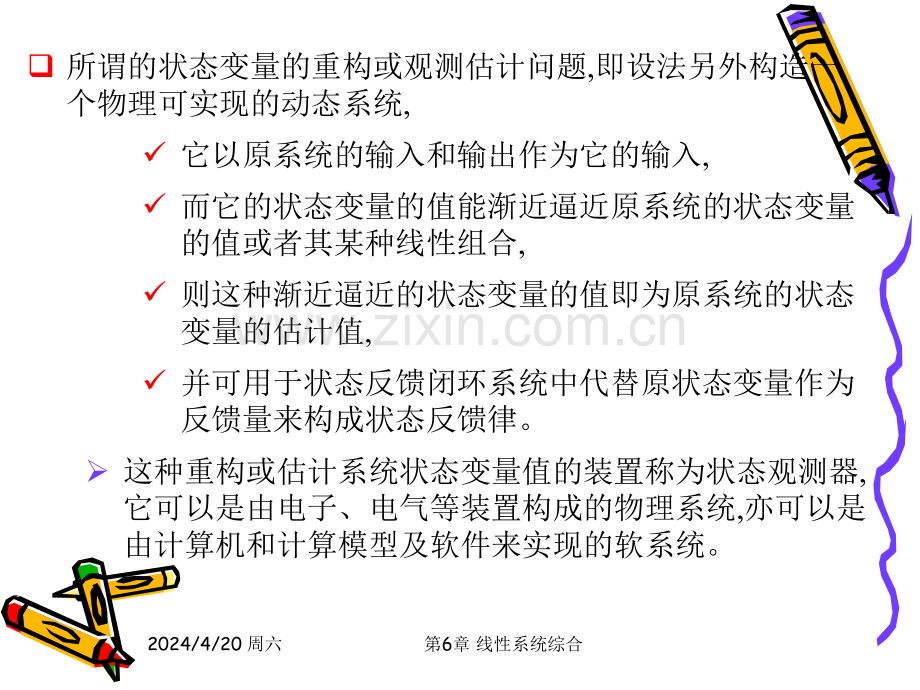

2024/4/20 周六第6章 线性系统综合q所谓的状态变量的重构或观测估计问题,即设法另外构造一个物理可实现的动态系统,它以原系统的输入和输出作为它的输入,而它的状态变量的值能渐近逼近原系统的状态变量的值或者其某种线性组合,则这种渐近逼近的状态变量的值即为原系统的状态变量的估计值,并可用于状态反馈闭环系统中代替原状态变量作为反馈量来构成状态反馈律。这种重构或估计系统状态变量值的装置称为状态观测器,它可以是由电子、电气等装置构成的物理系统,亦可以是由计算机和计算模型及软件来实现的软系统。2024/4/20 周六第6章 线性系统综合q所谓的状态变量的重构或观测估计问题,即设法另外构造一个物理可实现的动态系统,它以原系统的输入和输出作为它的输入,而它的状态变量的值能渐近逼近原系统的状态变量的值或者其某种线性组合,则这种渐近逼近的状态变量的值即为原系统的状态变量的估计值,并可用于状态反馈闭环系统中代替原状态变量作为反馈量来构成状态反馈律。这种重构或估计系统状态变量值的装置称为状态观测器,它可以是由电子、电气等装置构成的物理系统,亦可以是由计算机和计算模型及软件来实现的软系统。2024/4/20 周六第6章 线性系统综合讨论的主要问题：1.基本概念:状态观测器2.基本方法:状态观测器设计方法、误差分析方法、带状态观测器的闭环系统分析方法。讲授的顺序为:全维状态观测器及其设计方法全维状态观测器及其设计方法q由于线性定常离散系统状态空间模型以及能观性判据的类同性,因此本节讨论的概念和方法也可推广到线性定常离散系统的状态观测问题。2024/4/20 周六第6章 线性系统综合6.5.1 全维状态观测器及其设计方法全维状态观测器及其设计方法q下面分别介绍开环状态观测器开环状态观测器渐近状态观测器渐近状态观测器2024/4/20 周六第6章 线性系统综合1.开环状态观测器q设线性定常连续系统的状态空间模型为(A,B,C),即为在这里设系统的系统矩阵A、输入矩阵B和输出矩阵C都已知。这里的问题是：若状态变量x(t)不能完全直接测量到,如何构造一个系统随时随时估计该状态变量x(t)。2024/4/20 周六第6章 线性系统综合对此问题一个直观想法是：利用仿真技术来构造一个和被控系统有同样动力学性质(即有同样的系数矩阵A,B和C)的如下系统来重构被控系统的状态变量:其中 为被控系统状态变量x(t)的估计值。2024/4/20 周六第6章 线性系统综合q该状态估计系统称为开环状态观测器,图6-8 开环状态观测器的结构图其结构如下图所示。简记为2024/4/20 周六第6章 线性系统综合q比较系统(A,B,C)和 的状态变量,有则状态估计误差 的解为2024/4/20 周六第6章 线性系统综合q显然,当 时,则有 ,即估计值与真实值完全相等。但是,一般情况下是很难做到这一点的。这是因为:2.若矩阵A的某特征值位于s平面的虚轴或右半开平面上(实部0),则矩阵指数函数eAt中包含有不随时间t趋于无穷而趋于零的元素。1.有些被控系统难以得到初始状态变量x(0),即不能保证 ;v此时若 或出现对被控系统状态x(t)或状态观测器状态 的扰动,则将导致状态估计误差 将不趋于零而为趋于无穷或产生等幅振荡。2024/4/20 周六第6章 线性系统综合所以,由于上述状态观测器不能保证其估计误差收敛到零,易受噪声和干扰影响,其应用范围受到较大的限制。q仔细分析便会发现,该观测器只利用了被控系统输入信息u(t),而未利用输出信息y(t),其相当于处于开环状态,未利用输出y(t)的观测误差或对状态观测值进行校正。为了和下面讨论的状态观测器区分开来,通常把该观测器称为开环状态观测器。即,由观测器得到的 只是x(t)的一种开环估计值。2024/4/20 周六第6章 线性系统综合2.渐近状态观测器q前面讨论的开环状态观测器未利用被控系统的可直接测量得到的输出变量来对状态估计值进行修正,所得到的估计值不佳,可以预见,若利用输出变量对状态估计值进行修正,即反馈校正,则状态估计效果将有本质性的改善。下面将讨论该类状态观测器系统的特性及设计方法。其估计误差 将会因为矩阵A具有在s平面右半闭平面的特征值,导致不趋于零而趋于无穷或产生等幅振荡。2024/4/20 周六第6章 线性系统综合q如果对任意矩阵A的情况都能设计出相应的状态观测器,对于任意的被控系统的初始状态都能满足下列条件:即状态估计值可以渐近逼近被估计系统的状态,则称该状态估计器为渐近状态观测器。2024/4/20 周六第6章 线性系统综合q根据上述利用输出变量对状态估计值进行修正的思想和状态估计误差须渐近趋于零的状态观测器的条件,可得如下状态观测器:其中G称为状态观测器的反馈矩阵。该状态估计器称为全维状态观测器,简称为状态观测器,其结构如下图所示。2024/4/20 周六第6章 线性系统综合q下面分析状态估计误差是否能趋于零。图6-9 渐近状态观测器的结构图2024/4/20 周六第6章 线性系统综合q先定义如下状态估计误差:其中A-GC称为状态观测器的系统矩阵。则有上述误差方程的解为根据上述误差方程,被控系统(A,B,C)的渐近状态观测器,亦可简记为 。2024/4/20 周六第6章 线性系统综合q显然,当状态观测器的系统矩阵A-GC的所有特征值位于s平面的左半开平面,即具有负实部,因此,状态观测器的设计问题归结为求反馈矩阵G,使A-GC的所有特征值具有负实部及所期望的衰减速度,即状态观测器的极点是否可任意配置问题。对此有如下定理。q定理定理 渐近状态观测器的极点可以任意配置,即通过矩阵G任意配置A-GC的特征值的充要条件为矩阵对(A,C)能观。则无论 等于x(0)否,状态估计误差 将随时间t趋于无穷而衰减至零,观测器为渐近稳定的。2024/4/20 周六第6章 线性系统综合q与状态反馈的极点配置问题类似,对状态观测器的极点配置问题,对期望的极点的选择应注意下列问题:1.对于n阶系统,可以而且必须给出n个期望的极点。2.期望极点必须是实数或成对出现的共轭复数。3.为使基于状态观测器的状态反馈闭环控制系统有更好的暂态过渡过程,状态观测部分应比原被控系统和闭环系统的控制部分有更快的时间常数(衰减更快),即状态观测部分的极点比其它部分的极点应当更远离虚轴。q由上述分析过程,类似于状态反馈的极点配置技术,有如下状态观测器的设计方法。2024/4/20 周六第6章 线性系统综合q方法一方法一方法一的思想方法一的思想:利用对偶性原理,将状态观测器设计转化为状态反馈极点配置,然后利用状态反馈极点配置技术求状态观测器的反馈阵G。其具体方法是,将能观矩阵对(A,C)转换成对偶的能控矩阵对(A,C),再利用极点配置求状态反馈阵G,使A-CG的极点配置在指定的期望位置上。相应地,G即为被控系统(A,B,C)的状态观测器(A-GC,B,C)的反馈矩阵。计算过程可图解如下:2024/4/20 周六第6章 线性系统综合能观性矩阵对(A,C)能控性矩阵对(A,C)由状态反馈极点配置技术计算G配置A-CG的极点由对偶原理计算由反馈矩阵G配置状态观测器的A-GC的极点由对偶原理计算2024/4/20 周六第6章 线性系统综合q方法二方法二方法二的思想方法二的思想:先通过非奇异线性变换 ,将状态完全能观的被控系统(A,C)变换成能观规范II形 ,即有 2024/4/20 周六第6章 线性系统综合其中ai*和ai(i=1,2,n)分别为期望的状态观测器的极点所决定的特征多项式的系数和原被控系统的特征多项式的系数。对能观规范II形 进行极点配置,求得相应的能观规范II形的观测器的反馈阵 如下2024/4/20 周六第6章 线性系统综合因此,原系统(A,B,C)的相应状态观测器的反馈阵G为上述结论的证明与定理6-1的充分性的证明类似,这里不再赘述。2024/4/20 周六第6章 线性系统综合q例6-10 设线性定常系统的状态空间模型为试设计一状态观测器,使其极点配置为-3,-4,-6。q解(1)方法一方法一：1.先利用对偶性方法,求得原系统的如下对偶系统:2024/4/20 周六第6章 线性系统综合2.将上述能控状态空间模型化为能控规范II形的变换矩阵为其中2024/4/20 周六第6章 线性系统综合3.求对偶系统的状态反馈阵。由于被控系统的特征多项式和期望极点的特征多项式分别为f(s)=|sI-A|=s3-3s+2f*(s)=(s+3)(s+4)(s+5)=s3+12s2+47s+60则对偶系统的状态反馈阵K为2024/4/20 周六第6章 线性系统综合即所求状态观测器的反馈阵G=K=20 25 12则相应状态观测器为2024/4/20 周六第6章 线性系统综合(2)方法二方法二。1.先将原系统化成能观规范II形。能观规范II形的变换矩阵To2为 其中2024/4/20 周六第6章 线性系统综合2.因此能观规范II形的状态观测器的反馈矩阵为则原被控系统的状态观测器的反馈矩阵G为可见,用方法二求得的G矩阵与方法一完全相同。
