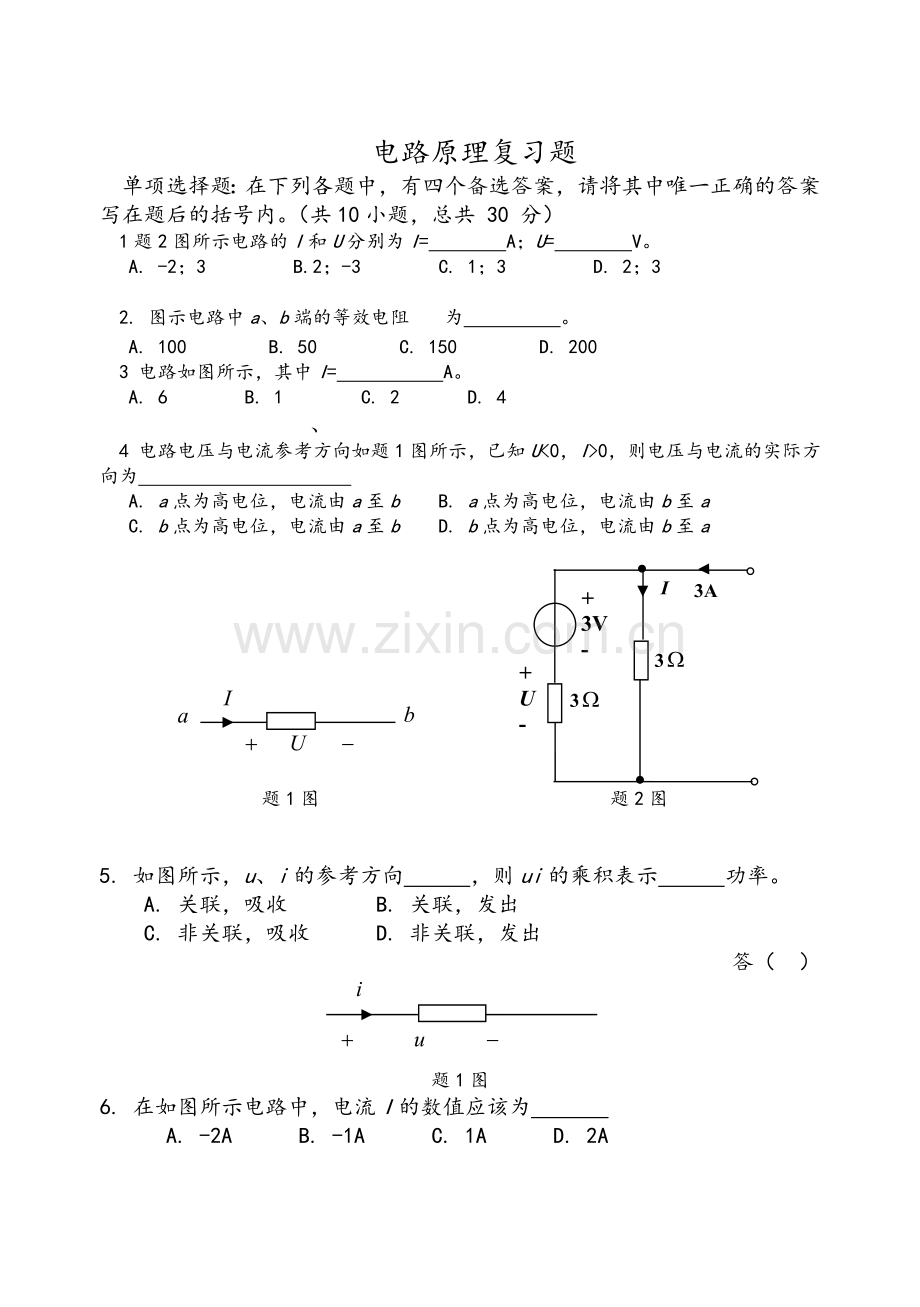

电路原理复习题
单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案写在题后的括号内。（共10小题，总共 30 分）
1题2图所示电路的I和U分别为I= A；U= V。
A. -2；3 B.2；-3 C. 1；3 D. 2；3

2. 图示电路中a、b端的等效电阻为 。
A. 100 B. 50 C. 150 D. 200
3 电路如图所示，其中I= A。
A. 6 B. 1 C. 2 D. 4
、
4 电路电压与电流参考方向如题1图所示，已知U<0，I>0，则电压与电流的实际方向为
A. a点为高电位，电流由a至b B. a点为高电位，电流由b至a
C. b点为高电位，电流由a至b D. b点为高电位，电流由b至a

+
U
-
3A
+
3V
-
3
3
I

题1图 题2图

5. 如图所示，u、i的参考方向 ，则ui的乘积表示 功率。
A. 关联，吸收 B. 关联，发出
C. 非关联，吸收 D. 非关联，发出
答（ ）

题1图
6. 在如图所示电路中，电流I的数值应该为
A. -2A B. -1A C. 1A D. 2A
答（ ）
●
●
I
1A
10V
20V
+
+
-
-
5Ω
10Ω
5Ω

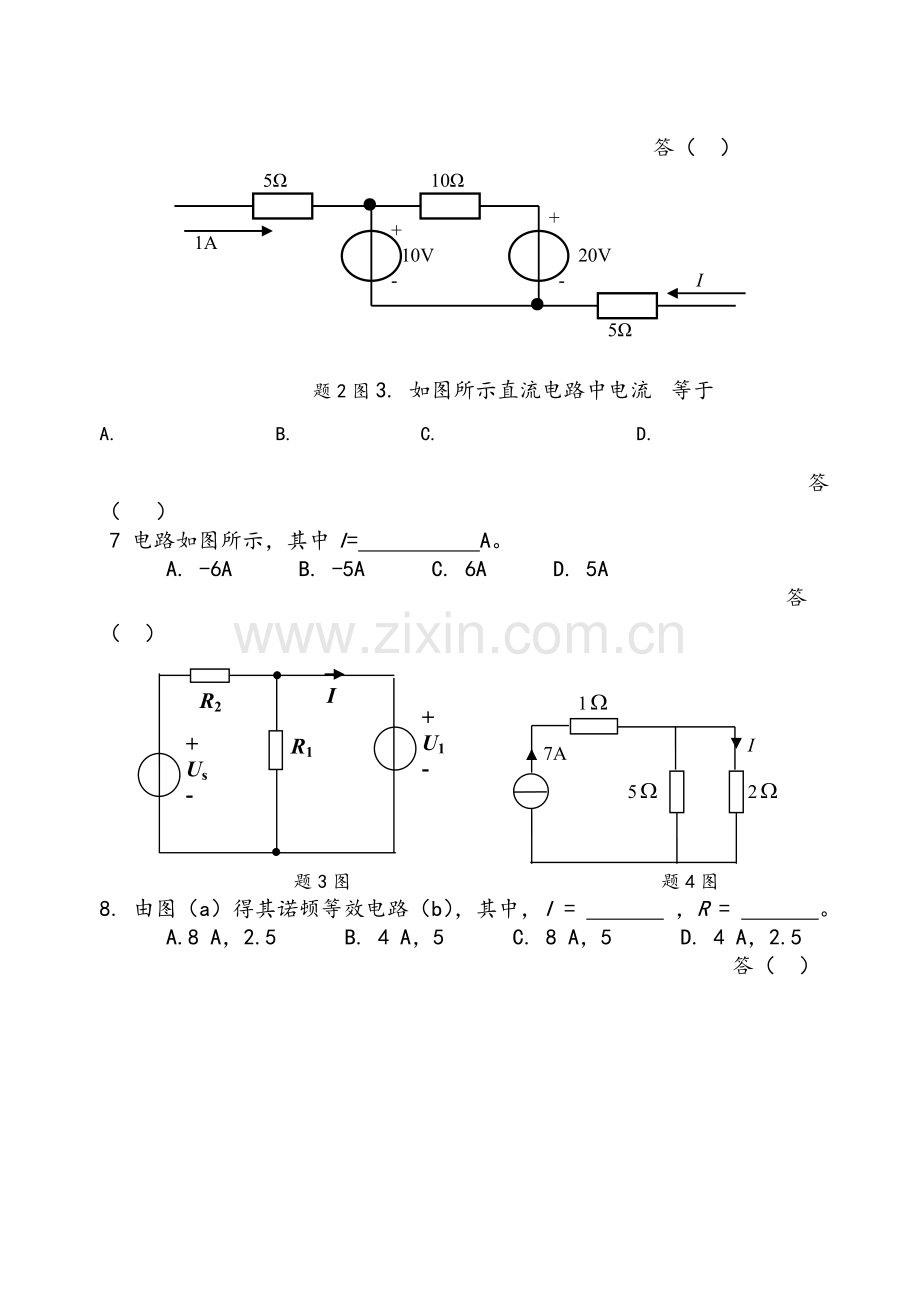

题2图3. 如图所示直流电路中电流等于
A. B. C. D.
答（ ）
7 电路如图所示，其中I= A。
A. -6A B. -5A C. 6A D. 5A
答（ ）
+
Us
-
R2
R1
+
U1
-
I
5
1
2
7A
I

题3图 题4图
8. 由图（a）得其诺顿等效电路（b），其中，I = ，R = 。
A.8 A，2.5 B. 4 A，5 C. 8 A，5 D. 4 A，2.5
答（ ）
+
10V
-
6A
5
+
10V
-
5
I
R

（a） （b）
题5图
9. 图6电路中，RL可变，RL获得最大功率条件为RL= ，此时Pmax= 。
A. 9 1W B. 2 4.5W C. 9 4.5W D. 2 2.5W
答（ ）
4H

2A

3
1
RL
+
9V
-
6
3

题6图 题8图
10 对于电感元件而言，在u,i关联参考方向下，其正确的伏安关系（VAR）应是 。
A. B.
C. D.
答（ ）
11. 图示电路的时间常数为 。
A. 0.5 s B. 1 s C. 1.5 s D. 4/3 s
答（ ）
12. 已知，则电压、电流的有效值及电压超前电流的相位为
A. 10 V，2A，-20 B. V，2 A，20
C. 10 V，A，-20 D. V，A，20
答（ ）
13. 题图11所示一段支路由R、L、C三个元件组成，由图可知，支路两端的阻抗Z为 。
A. -j B. 1 C. 1+j D. 1-j
答（ ）

+ -
1
-j3
j2

题10图
14、已知A，则其有效值I= ，频率= ，初相位 = 。
A. 5A，100HZ，-600 B. 10A，50HZ，600 C. 7.07A，100HZ，300 D. 5A，100HZ，-600

80
50
c
d
a
30
60
100
b
1
6
2
6A
I

题3图 题4图

15. 图示电路中，结点 个，支路 个，独立结点 个，独立回路 个。
A. 5，9，4，5 B. 5，9，4，6 C. 6，10，4，6 D. 6，10，4，5
4H

2A

3
1

题6图 题7图
16. 图示电路的时间常数为
A. 0.5 s B. 1.5 s C. 1 s D. 4/3 s
17. 已知V，A，则u对于i的相位差为 。
A. -10° B. 10° C. -20° D. 不能确定

18. 一个交流RC串联电路，已知UR=3V，UC=4V，则总电压等于 V。
A. 3.5 B. 1 C. 5 D. 7

19 如图所示电路中，运算放大器视为理想元件，可求转移阻抗U/Is=__

1) R1+R1R3/R2, 2) R1R3/R2 3) R1+R2+R3 4) R1+R1R2/R3

20.图示单口网络的端口电压u(t)=2cost V，则电压uC等于( )

1)
2)
3)
4)

21.图示正弦电流电路中，已知电流有效值IR=3A,IL=1A。求IC等于( )

1) 1A ， 2) 2 A ， 3) 3 A ， 4) 5 A。

22.如图1.1所示电路，RL增大时，电压U ________
2Ω

＋
10V 1A

A、不变 B、增大 C、减小 D、不确定
R1

＋ U —

IS R2 RL

图1.1 图1.2
23、 图1.2所示电路中，电流源是________
A、发出功率12W B、吸收功率12W
C、发出功率10 D、吸收功率10W
24，图示电路中电流i等于( )
1) 1A 2) -1 A 3) 2A 4) 12 A

25，图示电路中电流I等于( )
1) 2A
2) -2 A
3) 6 A
4) -6 A

26，图示直流稳态电路中电压U等于( )

1) 0V
2) -6V
3) 6V
4) -12V

27, 图示单口网络的等效电阻等于( )

1) 11Ω
2) -1Ω
3) -5Ω
4) 7Ω

28、图1.3电路中，b点对地的电压应为________
A. 20 V； B. 10 V； C. -25 V； D. -30 V
29、图1.4正弦交流电路中, V,则电流为 ________
A. A B. A
C. A D.2sin(ωt-450) A

图1.3 图1.4
30．已知某电路的(复)阻抗W，则当外施电压为V时，其有功功率等于
A、W B、W C、W D、W
31、若RLC串联电路的角频率为w0时，RLC串联电路呈电阻性，则在角频率w >w0时电路呈现 。
A. 纯电阻性 B. 电感性 C. 电容性 D. 不能确定的性质
32. 图1.9示电路的时间常数为( ) s 。
Ａ 3 Ｂ 4.5 Ｃ 6 Ｄ 1.5

图5、
33.图1. 5电路中，已知L、C上电压有效值分别为100V和180V，则电压表的读数为______ V。
A、 20 V B、60 V C、 80 V D、180V

图1.5 图1.6
34、图1.6所示电路中，电容的作用是提高电路的功率因数。RL串联电容C后，则电流表读数______，电路的总有功功率______。
A、变大,不变 B、变小, 不变 C、变大,变大 D、变小,变小
1.9 图1.10
35. 电路图1.10中的IX = _ _ Ａ。A 1 B 2.4 C 1.4 D 5.0
得 分

阅卷人

. 二、判断对错(注:请在每小题前[ ]内用"√"表示对,用"×"表示错；每题1分，共10分)

1.如图所示电路中, 若Ｖ， 则Ａ。[×]

2. 电路理论分析的对象是电路模型而不是实际电路。[×]
3. 电压源在电路中一定是发出功率的。 [×]
4. 理想电流源中的电流是由它本身确定的，与外电路无关。因此它的端电压则是一定的，也与外电路无关。 [×]
5. 理想电流源的端电压为零。 [×]
6. *若某元件的伏安关系为u＝2i+4，则该元件为线性元件。 [√]
. 解：要理解线性电路与线性元件的不同。
7.* 一个二端元件的伏安关系完全是由它本身所确定的，与它所接的外电路毫无关系。
[√]
8.元件短路时的电压为零,其中电流不一定为零。元件开路时电流为零,其端电压不一定为零。 [√]
9. 判别一个元件是负载还是电源，是根据该元件上的电压实际极性和电流的实际方向是否一致（电流从正极流向负极）。当电压实际极性和电流的实际方向一致时，该元件是负载，在吸收功率；当电压实际极性和电流的实际方向相反时，该元件是电源
（含负电阻），在发出功率 [√]
10 理想电压源的端电压是由它本身确定的，与外电路无关，因此流过它的电流则是一定的，也与外电路无关。[×]
11. 理想电流源的端电压为零。[×]

12.正弦电流电路中,频率越高则电感越大,而电容则越小。[×]
13.已知: 复阻抗Ｚ＝(10+j10)Ω, 它的复导纳Ｙ＝(0.1+j0.1)Ｓ。X
14.当Ｒ1、Ｒ2与Ｒ3并联时等效电阻为: [ X]
15. 在节点处各支路电流的方向不能均设为流向节点，否则将只有流入节点的电流而无流出节点的电流。 [ X ]
电流必越小。 [×]
16.阻值不同的几个电阻相串联，阻值大的电阻消耗功率小。 [×]
解：串联是通过同一电流，用。
176.阻值不同的几个电阻相并联，阻值小的电阻消耗功率大。 [√]
解：并联是承受同一电压，用。
.17.电路中任意两点的电压等于所取路径中各元件电压的代数和。而与所取路径无关。 [√]
18. 替代定理只适用于线性电路。[ ]

19.欧姆定律可表示成u＝iR，也可表示成u＝－iR，这与采用的参考方向有关。 [ ]
电路理论分析的对象是电路模型而不是实际电路。 [√]4. 理想电压源不能与任何理想电流源等效。[√]
20.叠加定理不仅适用于线性电路，也适用于非线性电路。[×] 21. 如果一个电容元件中的电流为零，其储能也一定为零。[×]
在一阶电路中，时间常数越大，则过渡过程越长。2. 在电压近似不变的供电系统中，负载增加相当于负载电阻减少。 [ V]

22. 一阶电路的时间常数只有一个，即一阶电路中的各电压、电流的时间常数是相同的。
[√ ]

.23. 欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。
[√]
24. 在节点处各支路电流的方向不能均设为流向节点，否则将只有流入节
点的电流而无流出节点的电流。 [×]
25. 在电压近似不变的供电系统中，负载增加相当于负载电阻减少。 [√]
. 解：负载增加就是功率增加，。
26. 理想电压源的端电压是由它本身确定的，与外电路无关，因此流过它的电流则是一定的，也与外电路无关。
27.在计算电路的功率时，根据电压、电流的参考方向可选用相应的公式计算功率。若选用的公式不同,其结果有时为吸收功率，有时为产生功率。 [×]
28.根据Ｐ=ＵＩ,对于额定值220V、40W的灯泡,由于其功率一定，电源电压越高则其
[×]
29. 如图所示电路的等效电阻为 [√]
解：

30. 当Ｒ1、Ｒ2与Ｒ3并联时等效电阻为: [×]
31. 两只额定电压为110V的电灯泡串联起来总可以接到220V的电压源上使用。[×]
.6. 一个不含独立源的电阻性线性二端网络（可以含受控源）总可以等效为一个线性电阻。 [√]
.7. 一个含独立源的电阻性线性二端网络（可以含受控源）总可以等效为一个电压源与一个电阻串联或一个电流源与一个电阻并联。 [√]
.8.已知图示电路中Ａ、Ｂ两点电位相等，则ＡＢ支路中必然电流为零。 [×]
解：根据KVL有：

.9. 图示电路中, 既然ＡＢ两点电位相等, 即ＵAB =0,必有IAB =0 [×]
解：

.10. 理想电压源不能与任何理想电流源等效
利用节点ＫＣＬ方程求解某一支路电流时，若改变接在同一节点所有其它已知支路电流的参考方向，将使求得的结果有符号的差别。 [×]
.2. 列写ＫＶＬ方程时,每次一定要包含一条新支路才能保证方程的独立性。 [√]
.3. 若电路有ｎ个节点，按不同节点列写的ｎ－１个ＫＣＬ方程必然相互独立。 [√]
.4. 如图所示电路中，节点Ａ的方程为：
(1/R1 +1/ R2 +1/ R3)Ｕ =IS+ＵS/Ｒ [×]
解：关键点：先等效，后列方程。
图A的等效电路如图B：
节点Ａ的方程应为：

.5. 在如图所示电路中, 有
[√]
解：图A的等效电路如图B：

.6. 如图所示电路,节点方程为:
； ； . [×]
解：图A的等效电路如图B：

1. 替代定理只适用于线性电路。 [×]
.2. 叠加定理不仅适用于线性电路，也适用于非线性电路。如小信号法解非线性电路就是用叠加定理。 [×]
.3. 电路如图所示，已知Ｕs=2Ｖ时，I=1Ａ，则当Ｕs=4Ｖ时，Ｉ＝２Ａ。 [×]

.4. 电路如图所示，已知Ｕs=2Ｖ时，Ｉ=1Ａ，则当Ｕs=4Ｖ时，Ｉ＝２Ａ。 [√]

.5. 叠加定理只适用于线性电路的电压和电流的计算。不适用于非线性电路。也不适用于线性电路的功率计算。 [√]
.6. 测得含源二端网络的开路电压Uoc=1V, 若Ａ、Ｂ端接一个１Ω的电阻，则流过电阻的电流为１Ａ。 [×]

.7. 若二端网络Ｎ与某电流源相联时端电压为６Ｖ，则在任何情况下二端网络Ｎ对外都可以用６Ｖ电压源代替。 [×]
.8. 若两个有源二端网络与某外电路相联时，其输出电压均为Ｕ，输出电流均为Ｉ，则两个有源二端网络具有相同的戴维南等效电路。 [×]
.9. 戴维南定理只适用于线性电路。但是负载支路可以是非线性的。[√]
.10.如图所示电路中电阻Ｒ可变，则当Ｒ=2Ω时，１Ω电阻可获得最大功率。 [×]

11 工作在匹配状态下的负载可获得最大功率，显然这时电路的效率最高。[×]
.12. 若电源不是理想的,则负载电阻越小时,电流越大,输出功率必越大。 [×]

1. 如果一个电容元件中的电流为零，其储能也一定为零。 [×]
解：
2. 如果一个电容元件两端的电压为零，则电容无储能。 [√]
5. 一个电感与一个直流电流源接通，电流是跃变的。 [√]
解：直流电流源的定义是：不管外电路如何变化，该元件输出的电流为恒定值。
8. 若电容电压,则接通时电容相当于短路。在t=∞时,若电路中电容电流,则电容相当于开路。 [√]
9. 换路定则仅用来确定电容的起始电压及电感的起始电流,其他电量的起始值应根据或按欧姆定律及基尔霍夫定律确定。 [√]
10. 在一阶电路中，时间常数越大，则过渡过程越长。 [√]
11. 一阶电路的时间常数只有一个，即一阶电路中的各电压、电流的时间常数是相同

[×
1. 如图所示电路中, 若Ｖ， 则Ａ。 [×]

2. 正弦电压（或电流）与其相量的关系可用下式表示：(ＩM表示取虚部)
 [√]
5. 正弦电流电路中,频率越高则电感越大,而电容则越小。 [×]
解：。电感和电容的大小与频率无关，感抗和容抗才与频率有关。

7. 采用非关联参考方向时,电感电流比电压超前π/2rad,电容电流比电压滞后 π/2rad。 [√]
解：画向量图可得。
8. 若电路的电压为 电流为
则 i滞后u的相位角为75°。 [√]
解：Ψ=Ψu-Ψi=300-（-450）=750。
9. 若电路的电流,电压,
则该电路是电感性。 [√]
解：Ψ=Ψu-Ψi=600-300=300,电流的相位滞后电压的相位。
10. 如图所示电路中, 若电压表的读数Ｕ2＞Ｕ1则ＺX必为容性。 [√]

解：元件上的分电压大于元件组合的总电压。
11.已知: 复阻抗Ｚ＝(10+j10)Ω, 它的复导纳Ｙ＝(0.1+j0.1)Ｓ。 [×]
解：Y=1/Z=1/(10+j10)= (0.05-j0.05)Ｓ
12. 当Ｚ=(4+j4)Ω上加电压 u= 20 sin(ωt+135°)V时,电流
[×]
解：A,
。
13. 在频率 f1时,对Ｒ、Ｌ串联电路求出的阻抗与在频率 f2时求出的阻抗相同。 [×]
解：, 阻抗与频率有关。
16.R、L串联电路中，元件两端的电压分别为3V和4V，则电路总电压为5V。 [√]
解：画向量图，=5V。
17.Ｒ、Ｌ并联电路中，支路电流均为４Ａ，则电路总电流Ｉ＝ＩR+ＩL = 8Ａ。 [×]
解：画向量图，。
18. 两个无源元件串联在正弦电流电路中,若总电压小于其中一个元件的电压值,则其中必有一个为电感性元件,另一个为电容性元件。 [√]
19. 在正弦电流电路中,两元件串联后的总电压必大于分电压.两元件并联后的总电流必大于分电流。
得 分
阅卷人

三、(10分)直流电路如图，，，， ，，V，A，受控压源。 用网孔法求I1。

用网孔分析法列写网孔电流方程

1、如图所示，求电压（10分）

2、求图中的输入电阻。（12分）

得 分
阅卷人

四、  （15分）图示正弦电路，,，L=0.1H,C=2.5μF，us=500√2sin(103t) V，求:
1．电流瞬时值及其有效值；
2．电容电压瞬时值。
3.RLC组成的两端网络的P、Q、S

得 分

评卷人

八、所示正弦电流电路中的电流 （8分）

解：
如题10图所示线性无源二端网络N，已知V，A，
（1）求两端网络的阻抗Z和导纳Y。
（2）求该二端网络吸收的有功功率P、无功功率Q、视在功率S、复功率、功率因数。

N
+

-
i
I

5. （10分）图示电路中，，，，， 。求: (1)分别求两个支路并联后的总阻抗和总导纳；（2）分别求两电阻支路的电流(方向均向下)

6、如图，，，求电流和电压，并画出电路的相量图。（12分）

得 分
阅卷人

五、（10分）图示动态电路，，，F，V。开关S闭合前电路已达稳态，时，S闭合。
求S闭合后电容电压。

图示电路原来已经稳定，t=0时断开开关，求t>0的电感电流i(t) （2）分别写出电感电流i(t)的零输入分量和零状态分量。（12分）

求如图所示电路的阶跃响应uC (t)，并作出它随时间变化的曲线．Us(t)波形如图所示（10分）

2
iC
t=0
+
6V
-
+

-
1
C
0.5F
1
2
I
4.（10分）如图所示电路，开关打开已久，t=0时开关闭合，试求和，。

5、图中开关在位置1已久，时合向位置2，求换路后的和。
（12分）

得 分
阅卷人

六、（10分）图示电路中，
(1)Ｎ为仅由线性电阻构成的网络。当u1=2V、u2=3V时，Ix=20A；而当u1=－2V、u2=1V时，Ix=0A。求u1=u2=5V时的电流Ix；(2)若将Ｎ换为含有独立源的网络，当u1=u2=0V 时，Ix=－10A，且(1)中的已知条件仍然适用, 再求当u1=u2=5V时的电流Ix.

应用叠加原理计算如图所示电路中各支路的电流和各元件（电源和电阻）两端的电压，并说明功率平衡关系。

+
U
-
10A
+
100V
-
2
1
1
2
I
I

2.（分）试用叠加定理计算下图所示电路中的I和U。

+
U
-
10A
+
100V
-
2
1
1
2
I
I

七.(分)求如图所示电路中的电压比uo/ ui；并说明该电路的运算功能.

6、（10分，求输出电压和输入电压、之间的关系。
∞
u
2
u
1
R
1
R
1
R
2

2
u
o

3、求图中电路的电压比。（12分）

得 分
阅卷人

八、(15分 )用戴维宁定理求图示电路中电阻RL=？时，其功率最大，并计算此最大功率
2I1
－ ＋

I1
8A
4Ω 6Ω RL

电路如图所示。问（1）RL为何值时，电压u等于5V。（2）RL为何值时可以取得最大功率，最大功率Pmax是多少？

3、（10分）求下图所示电路中I；R等于多少欧时，它获得最大功率？获得最大功率等于多少？
+
24V
-
6
R=2
12
+
6V
-
I

4、求图中电路戴维宁等效电路（12分）
