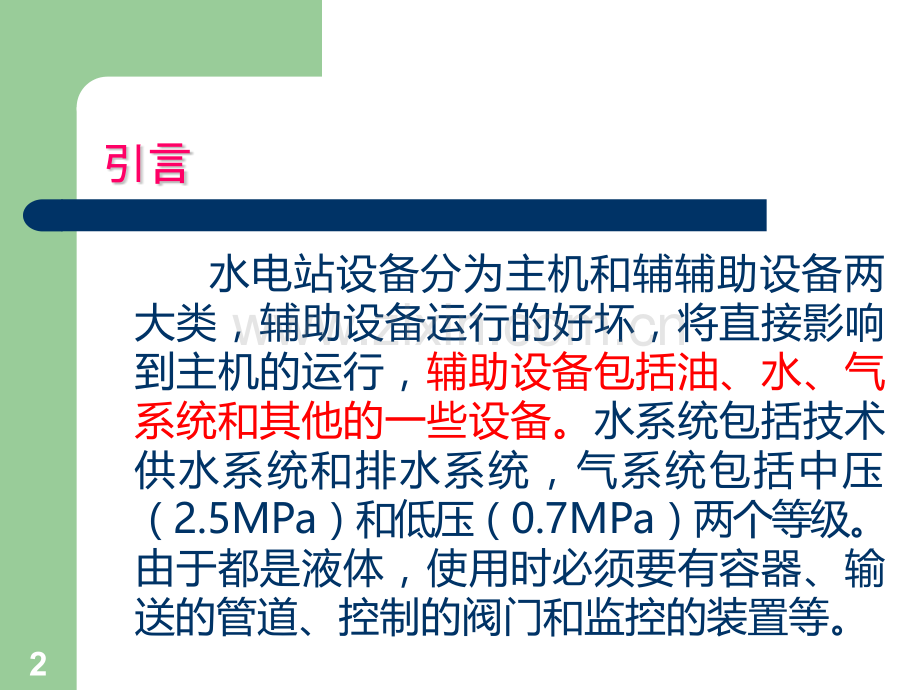

水电站辅助设备油、气、水系统1引言 水电站设备分为主机和辅辅助设备两大类，辅助设备运行的好坏，将直接影响到主机的运行，辅助设备包括油、水、气系统和其他的一些设备。水系统包括技术供水系统和排水系统，气系统包括中压（2.5MPa）和低压（0.7MPa）两个等级。由于都是液体，使用时必须要有容器、输送的管道、控制的阀门和监控的装置等。2为了区别各个系统的管道阀门，所以在管道上喷涂不同的颜色、在阀门上编不同的序号加以区别，阀门的编号原则上用4位数表示，首位表示机组编号（公用的为0），第二位表示系统编号（1、2、3分别代表油、水、气），3、4位表示阀门编号。编号与颜色3管道颜色含义管道颜色表示的含义颜色色表示的管道表示的管道颜色色表示的管道表示的管道红色色压力油管力油管黑色黑色污水管水管黄色黄色排油管、漏油管排油管、漏油管橘橘红色色消防水管消防水管蓝色色供水管供水管白色白色气管气管绿色色排水管排水管4油系统透平油、绝缘油（水电站用量多）。透平油的作用：润滑、散热与传递能量。绝缘油的作用：绝缘、散热与消弧。5油系统的组成l油系统通常由以下几部分组成：l（1）油库：放置各种油罐及油池。l（2）油处理室：设有净油及输送设备，如油泵、滤油机、烘箱等。l（3）油化验室：设有化验仪器、设备、药物等。l（4）油再生设备：水电站通常只设置吸附器。l（5）管网：将用油设备与油处理室等各部分连接起来组成油务系统。l（6）测量及控制元件：用以监视和控制用油设备的运行情况。如温度计、液位信号计、油混水信号器、示流信号计等。6常用的润滑油l(1)透平油供机组轴承润滑及调速系统、进水阀等液压操作用。l(2)机械油供电动机、水泵、机修设备及起重机等滑动轴承润滑用。l(3)压缩机油除供活塞式空气压缩机润滑外，还承担活塞与气缸壁间的密封作用。l(4)润滑脂供滚动轴承、铰链等。7常用的绝缘油l(1)变压器油供变压器及电流、电压互感器用。l(2)开关油供开关用。l(3)电缆油供充油电缆用。8气系统l水电站中使用压缩空气的有以下几方面：l（1）机组停机时制动用气。l（2）机组调相压水用气。l（3）机组维护检修时风动工具和吹扫用气。l（4）水轮机主轴检修密封围带用气。l（5）蝴蝶阀止水围带用气。l（6）油压装置压力油罐用气，它是水轮机调节系统和主阀操作系统的能源。l（7）变电站配电装置中空气断路器及气动操作的隔离开关的操作和灭弧用气。l（8）寒冷地区的水工建筑物、闸门、拦污栅及调压井等防冻吹冰用气。9压缩空气系统的组成部分l（1）空气压缩装置，它包括空气压缩机、电动机、贮气罐和油水分离器等。l（2）供气管网，它由干管、支管和管件组成。管网将气源和用气设备联系起来，输送和分配压缩空气。l（3）测量和控制元件，它包括各种类型的自动化元件，如压力继电器、温度信号器、电磁空气阀等。其主要作用是监测、控制，保证压缩空气系统的正常运行。l（4）用气设备，如油压装置压力油罐、制动闸、风动工具等。10水系统l技术供水系统由水源、管网、用水设备以及测量元件等组成。l水源：由取水设备（如水压不够，应设水泵升压）、水处理设备（如沉淀池、过滤器等）组成，为完成技术供水系统的任务而准备好水量、水压、水温、水质都符合要求的技术用水。l管网：由取水干管、支管及管路附件等组成。干管直径较大，把水引到厂内用水区。支管直径较小，把水从干管引向用水设备。管路附件包括弯头、三通、法兰等，是管网不可缺少的组成部分。管网分树枝状管网及环状管网两种。水电站普遍采用树枝状管网，管网中水不循环，用后即排走。这种管网简单经济，容易计算，但供水可靠性较差。环状管网则与此相反。11水系统l测量控制元件：如阀门、压力表、温度计、示流信号器等。用以监视、控制和操作水系统的有关设备，保证供水系统正常运行。l技术供水又称生产供水，主要作用是对运行设备进行冷却，有时也用来进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如高水头电站主阀）。消防供水主要用于主厂房、发电机及油处理室等处的灭火。实践证明技术供水与消防供水对机组及整个电站的安全经济运行影响甚大，需要引起重视。12排水系统l组成：主要是水泵及管道等。l水电站的排水可分为生产用水排水、渗漏排水和检修排水三大类。13
