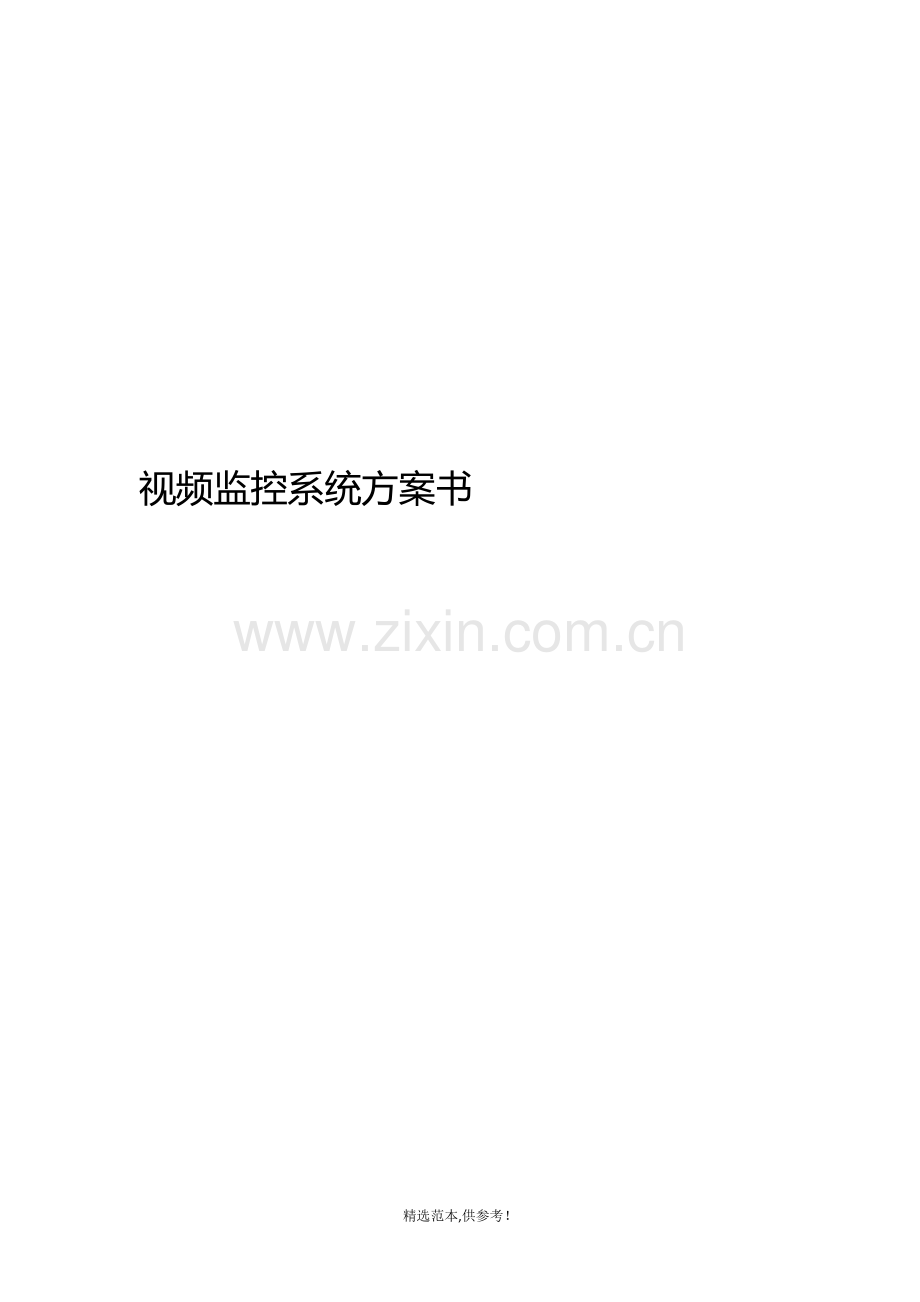

中小企业视频监控系统方案书简单.doc

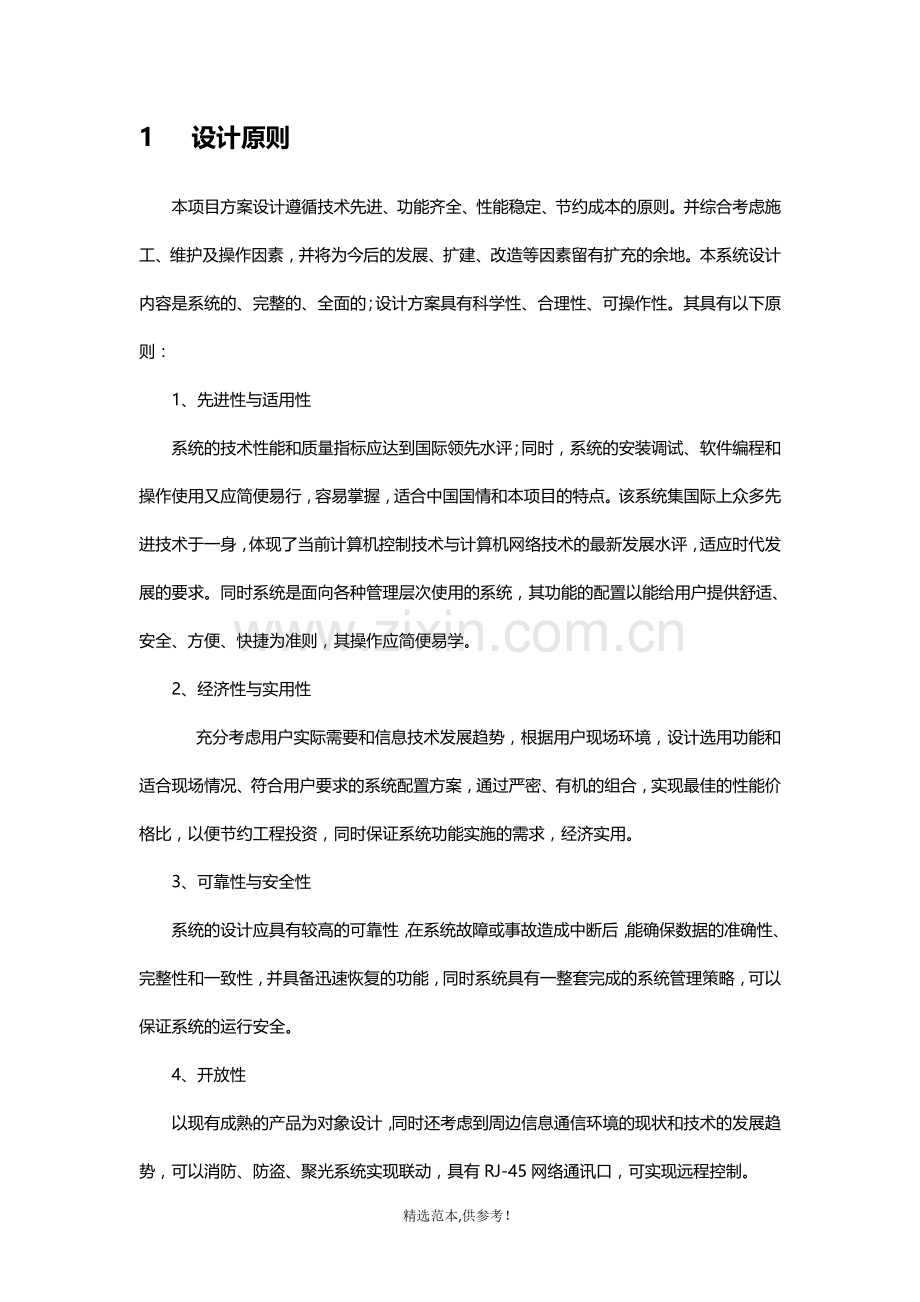

视频监控系统方案书1 设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：1、先进性与适用性系统的技术性能和质量指标应达到国际领先水评；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水评，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。2、经济性与实用性 充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。3、可靠性与安全性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。4、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。5、可扩充性系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。6、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。7、提高监管力度与综合管理水评本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水评。 2 设计方案依据及指导思想2.1设计依据民用建筑电气设计规范JGJ/T16-92工业电视系统工程设计规范GBJ115-87公安部安全技术防范工程标准电视监控工程程序与要求GA/T 75-94电视监控工程费用概预算编制办法GA/T 70-94防盗报警控制器通用技术条件GB12663-90入侵探测器通用技术条件GB104081-89 民用闭路电视监控系统工程技术规范GB50198-94中华人民共和国公安部行业标准GA27-922.2系统的构成实用性：本系统能对各监控点进行实时的监控、录像，采用数字水印技术录像文件不能被修改，因此能为事后取证提供可靠的保障简易性：本系统前端平台采用嵌入式操作系统和直观的面板操作，并且可以采用控制键盘集中操控，因此提供了相当简便的操作方式先进性：采用最新的H.264 (MPEG-4 PART10)视频压缩算法和嵌入式操作系统平台，具有极佳的清晰度、较小的系统容量占用、完全实时、一流的网传功能等诸多特点，是当前国内外一流的产品和解决方案，系统建成后在较长的一段时间里不会被淘汰稳定性：采用监控行业最新技术和高品质设备，采用专业性的设备外观效果美观：所选设备体积小巧，布线简单，充分考虑了安全性、隐蔽性和美观性3 系统整体结构及概述3.1 系统总体结构示意图中小规模企业级视频监控系统可采用数模混合构架，可采用海康威视混合硬盘录像机接入模拟摄像机和网络摄像机，实现视频图像编码、存储和显示输出功能，支持IP 高清视频的接入与存储。如下图所示：中小规模企业级数模混合监控构架图3.2 系统概述本系统构建于现有网络平台，把网络连接看作一个整体，我们可以理解为：在网络平台上，前端通过视频服务器接入了几个图像、语音、报警输入，通过网络传输及控制，所有这些保卫信息可以实时（视网络资源而定）地传输到各个远程客户端。4 系统组成部分及功能说明4.1视频监控系统视频监控系统组成分为三个部分：1、摄像部分摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。对摄像机合理的选择和点位布置，将对系统功能的实现和完善起到非常重要的作用。在摄像机的选择使用上，我们将其设置在被监视场所的相应位置，使其视场能覆盖整个被监视场所。由于需监视场所面积较大，为了节省成本，减少摄像机的使用数量、简化传输系统及控制显示系统，在部分摄像机上加装变焦距镜头，使摄像机所能观察的距离更远、更清楚，同时配电动全方位云台，通过控制器的控制，可以使云台带动摄像机进行水平和垂直方向的旋转，从而使摄像机能覆盖到的角度、面积更大。2、传输部分传输部分就是系统图像信号、声音信号、控制信号等的通道。目前电视监控系统多半采用视频基带传输方式。如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式和差分信号传输方式，因为本系统中目前所涉及的各布防点相对比较集中，要求传输的距离都比较近，可采用基带传输方式，也就是75欧姆的视频同轴电缆。对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等。对于比较远的前端摄像机，我方采用光传输方式进行视频和控制信号传输。3、控制、显示及记录部分控制、显示及记录部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心，由监视器、数字硬盘录像机组成。在电视监控系统中，特别是在有多台摄像机组成的电视监控系统中，都不是一台监视器对应一台摄像机进行显示，而是通过硬盘录像机把几台摄像机送来的图像信号进行合成同时显示在一台监视器上，把屏幕分成几个面积相等的小画面，每个小画面显示一个摄像机送来的图像，再通过数字硬盘录像机，把几个图像记录下来，以备事后查寻。 4.2系统前端部分布点说明前端点位布置思路：监控范围应覆盖办公室内主要出入口、复印室、主要通道区域、网络机房、重要财务室安放摄像头。实现办公室主要通道区域监控无死角。摄像机镜头应避免强光直射、镜头视场内不得有遮挡监视目标的物体。前端摄像机布置根据设计图不同进行不同布置。具体布置如图所示：办公区1布点示意图：办公区1安装3台半球形定焦摄像机分别安装于：1接待室门口用于监控办公区大门人员出入情况；2办公区用于监控办公区内总体情况；3打印室，因为打印室内有网络机柜等重要设施，故安装摄像机监控打印室内人员出入及活动情况以保护设备运行。嵌入式硬盘录像机放置于打印室内，所有图像均传输至硬盘录像机以供检索及储存，嵌入式硬盘录像机通过网络机柜进入公司网络，公司内部人员可通过网络远程访问设备。办公区2布点示意图：办公区2安装1台球形摄像机用于监控办公区大门人员出入情况。办公区2与办公区1分别位于同一楼层两侧，所属一台摄像机经由视频线传输至办公区1嵌入式硬盘录像机统一管理。 4.3系统主要设备性能参数4.3.1摄像机参数海康DS-2CC5182P-IR1T 20米红外600线监控摄像机功能特性采用高性能SONY CCD分辨率高,600TVL,图像清晰、细腻低照度,0.001Lux (F1.2,AGC ON),0 Lux with IR支持自动彩转黑功能,实现昼夜监控符合IP66级防水设计,可靠性高型号型号DS-2CC5182P(N)-IR1(IR3) 名称600TVL 1/3 CCD红外防水半球摄像机 摄像机传感器类型1/3SONY CCD 信号系统PAL/NTSC 有效像素PAL:752（水平）582（垂直）NTSC:768（水平）494（垂直） 最低照度0.001Lux (F1.2,AGC ON),0 Lux with IR0.002Lux (F1.8,AGC ON),0 Lux with IR快门1/50（1/60）秒至1/100,000秒 镜头“IR1”: 6mm F1.8(3.6mm,2.8mm 可选)“IR3”: 12mm F1.8(3.6mm,6mm,8mm,16mm 可选) 镜头接口类型M12 调整角度水平:0360；垂直:0 75；旋转:0360 日夜转换模式电子彩转黑 水平解析度600TVL 同步方式内同步 视频输出1Vp-p Composite Output（75/BNC） 信噪比大于62dB 一般规范工作温度和湿度-3060,湿度小于90%(无凝结) 电源供应DC12V10% 功耗IR1: 3W MAX IR3: 6W MAX防护等级IP66 红外照射距离“-IR1”：10-20米“-IR3”：30-40米 尺寸(mm)12980.1 重量700g 4.3.2嵌入式硬盘录像机参数海康DS-7808HF-ST 8路全D1高清硬盘录像机产品概述DS-7808HF-ST系列嵌入式网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项IT高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。DS-7800HF-ST系列嵌入式网络硬盘录像机可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于公安、教育、电信、服务等行业的视频监控。 主要特性 VGA输出分辨率最高达1280x1024； 所有通道支持4CIF实时编码； 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； 支持预览图像与回放图像的电子放大； 支持按事件查询、回放、备份录像文件； 支持4路同步回放； 支持录像文件倒放功能； 支持硬盘盘组管理，不同通道可设定不同的录像保存周期； 支持2个SATA接口； 支持SADP（自动搜索IP地址）、DHCP（动态主机配置协议）等协议。视音频输入模拟视频输入8路，BNC接口（电平：1.0Vp-p，阻抗：75），PAL/NTSC自适应 音频输入4路，RCA接口（电平：2Vp-p，阻抗：1k） 视音频输出CVBS输出2路，BNC接口（电平：1.0Vp-p，阻抗：75）分辨率：PAL制式704*576、NTSC制式704*480 VGA输出1路，分辨率：1280*1024/60Hz或1024*768/60Hz 音频输出1路，RCA接口（电平：线性电平，阻抗：1k） 视音频编码参数视频压缩标准H.264 视频编码分辨率4CIF/2CIF/CIF/QCIF 视频帧率PAL：1-25帧/秒NTSC：1-30帧/秒视频码率32Kbps-2048Kbps，可自定义，最大3072Kbps 码流类型复合流/视频流 音频压缩标准OggVorbis 音频码率64kbps 双码流支持 同步回放支持4路 硬盘驱动器类型2个SATA接口 最大容量每个接口支持容量最大4TB的硬盘 外部接口语音对讲输入1个，RCA接口（电平：2.0Vp-p，阻抗：1k） 网络接口1个，RJ45 10M/100M自适应以太网口 串行接口1个，标准RS-485串行接口；1个，标准RS-232串行接口 USB接口2个，USB 2.0 报警输入8路 报警输出4路 其他电源DC 12V 功耗(不含硬盘)15W 工作温度-10-55 工作湿度10-90 机箱19英寸标准1U机箱 尺寸445mm（宽）290mm（深）45mm（高） 重量（不含硬盘）4Kg 5 监控系统安装施工工艺监控安装工艺 摄像机及其监控图像部份项目技术要求安装质量1、摄像机安装应牢靠、稳固，引出电缆应有足够余量不影响摄像机转动，不行用插头承受电缆的重量。2、镜头、防护罩、支承装置、云台安装可靠。3、安装在监控目标附近不易受外界损伤。4、镜头应避免强光直射，镜头视场内不得有遮当监视目标的物体。 设置位置、监视区域全符合工程设计要求。摄像机监控性能1、一般情况下摄像机采用定焦距，定方向的固定安装方式。2、在光照度变化大的场所选用自动光圈镜头并配置防护罩，大范围监控区域采用带有转动云台和变焦镜头的摄像机。监控图像质量系统分瓣率和灰度等级应符合工程设计及标准要求黑白分瓣率不低350TVL灰度不低于8级复合视频信号幅度（1+0.3）V(峰-峰)视频信号信噪比38db项目技术要求监控图质量图像质量主观评价图像主观评价不低于4级,具体如下:5级图像上没有损伤或干扰存在。4级图像上稍有可觉察的损伤或干扰存在但并不令人讨厌。3级图像上有明显的操作或干扰。2级图像上损伤或干扰较严重。1级图像上损伤或干扰极严重，不能观看。项目技术要求安装质量控制云台内接插件和设备接触应可靠，安装牢固。1、控制台开关，按钮操作方便灵活。2、监视器安装在固定的机架和框架上，框架应内有通风散热措施。3、监视器安装位置应避免外来光直射，当有不可避免的光线时，应加遮光罩遮挡。4、监视器外部或调部份应暴露便于操作，可加保护盖。5、监视器和控制台外壳应良好接地。6 服务承诺本公司从事安防工程多年，具有很强的技术实力，丰富的设计施工经验。可为用户提供完善的技术支持和技术保障，且服务信誉良好。本公司将为工程建设单位提供以下服务承诺：6.1高质量的系统设计和先进的系统设备配制A、 规范合理的方案设计：本公司为工程建设单位提供的设计方案具有很强的适用性，其防范手段和布防设计是集保安及物业管理于一体的电视监控系统。适用于该酒店实际情况，本公司专业技术人员会先对工程现场进行详细的勘察。按照国家技防办的设计规范，结合用户的具体情况和要求来进行系统的布防设计和系统配置。从而确保了安防系统设防的合理性。使设防区域无漏洞。同时，系统简单的操作控制方式、合理稳定的系统配置，更加适合保安警卫人员和物业管理人员的应用。从而有力地支持安防人员的巡防监控工作。同时，它还是公安部门侦破盗窃、诈骗案件，获取证据的得力工具。B、 先进的设备配制：本公司极为关注国际市场安防技术和设备的发展潮流；非常注重与安防设备知名厂家的技术交流与技术协作。本公司为用户推荐或选配的安防监控设备均为国内外知名的品牌机。加之本公司工程技术人员的精心设计与施工，确保了系统硬件技术先进、功能齐全、操作简便。而且，考虑到系统的扩充性能和交互性能，我们为系统配制了丰富的接口和冗余。可方便地对系统进行扩展和增容。C、 良好的人机界面，优美协调的一体配置：本系统具有良好的人机界面，通过控制键盘操作系统可非常直观地切换监控画面和运行各个监控设备。考虑到监控系统的使用人员不一定是电气专业技术人员，因此，在系统设计时，选用操作方法简便适用的设备外，还尽量采用中文键盘。使系统具有非常直观的操作显示方式。同时，我们还特别注重监控系统设备与使用场所的环境色调及装饰色调的同一性。工程部可将系统的前端设备的造型、结构、色彩等方面制作成与其协调和统一。6.2完整、可靠、快捷、友好的售前售后服务体系本公司一旦收到客户的工程信息后，便会立即起动工程技术设计部门。按照客户的具体要求和实地勘察结果，结合监控工程设计规范，迅速地将系统配置方案、系统性能解释、系统设备报价等规范完整的技术资料交予客户。在监控系统竣工后，将由客户和技术专业人员共同进行工程检测和验收。系统投入运行后，在质保期内（质保期为1年），本公司维修部将提供快捷的、免费的技术支持和维修服务。质保期外，同样给予用户有力地技术保障和完善的维修服务。本公司为工程建设单位提供的售后服务体系为：A、 用户安防系统操作人员技术培训保障：我公司在工程竣工交付使用时，对用户的系统操作人员提供免费的操作技术培训工作。公司技术部工程师在系统控制室为操作人员现场讲解，包教包会。另外我公司还根据用户的特殊情况采取相应的技术服务工作。B、 仪器设备、备品备件保障：安防监控系统的工作特点就是24小时不间断地开机工作，为防止系统中个别设备出现故障给系统的运行带来麻烦。我公司专设备件库，备有足够的监控器材；当用户系统中出现故障时可及时为用户提供更换设备，从而保证系统正常工作。C、 售后服务管理制度上的保障：本公司对承建的所有工程均建立用户档案，对用户安防系统的配制、运行状况和维护保养情况进行跟踪记录。公司在为用户提供全面的技术支持服务的同时，还制定了为用户定期维护保养制度。我公司此项服务体系运行以来，得到了广大用户的高度评价和称赞。从而在行业中树立了良好的公司形象。7 方案总结 本方案书根据系统的要求，对网络视频监控系统在实际的运用进行了详细的设计和规划。本方案书同样严格遵照相关的技术规范进行方案设计，产品选型。系统暂不包括报警部分，建议在围墙建设完毕后加装报警探测器完善安防系统。 若有机会获得合作机会，我们定当严格按照实际的要求，提供最好的服务，为提高贵单位的管理及安全贡献自己的一份绵薄之力。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
