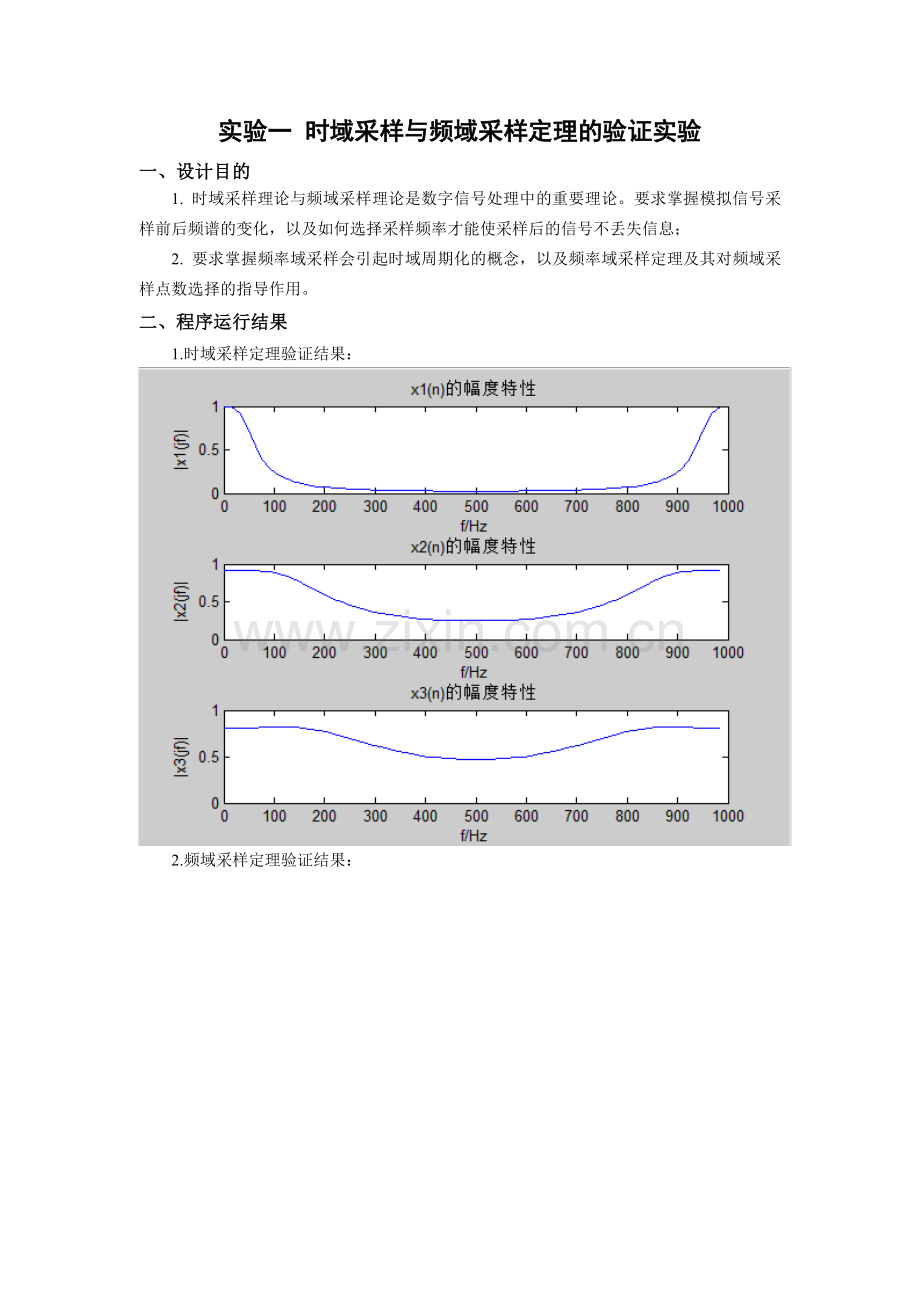

数字信号处理课程设计(综合实验)班 级：电子信息工程1202X姓 名：X X学 号：1207050227指导教师：XXX设计时间：2014.12.22-2015.1.4成 绩：评 语：实验一 时域采样与频域采样定理的验证实验 一、设计目的1. 时域采样理论与频域采样理论是数字信号处理中的重要理论。要求掌握模拟信号采样前后频谱的变化，以及如何选择采样频率才能使采样后的信号不丢失信息；2. 要求掌握频率域采样会引起时域周期化的概念，以及频率域采样定理及其对频域采样点数选择的指导作用。二、程序运行结果1.时域采样定理验证结果：2.频域采样定理验证结果：三、 参数与结果分析1. 时域采样参数与结果分析：对模拟信号以T进行时域等间隔理想采样，形成的采样信号的频谱会以采样角频率s（s=2/T）为周期进行周期延拓。采样频率s必须大于等于模拟信号最高频率的两倍以上，才能使采样信号的频谱不产生频谱混叠。的最高截止频率为500HZ，而因为采样频率不同，得到的x1(n)、x2(n)、x3(n)的长度不同。频谱分布也就不同。x1(n)、x2(n)、x3(n)分别为采样频率为1000HZ、300HZ、200HZ时候的采样序列，而进行64点DFT之后通过DFT分析频谱后得实验图中的图，可见在采样频率大于等于1000时采样后的频谱无混叠，采样频率小于1000时频谱出现混叠且在Fs/2处最为严重。2.频域采样参数与结果分析：对信号x(n)的频谱函数进行N点等间隔采样，进行N点IDFT()NXk得到的序列就是原序列x(n)以N为周期进行周期延拓后的主值区序列。对于给定的x(n)三角波序列其长度为27点则由频率域采样定理可知当进行32点采样后进应该无混叠而16点采样后进行IFFT得到的x(n)有混叠，由实验的图形可知频域采样定理的正确性。四、 思考题 如果序列x(n)的长度为M，希望得到其频谱在0, 2上的N点等间隔采样，当N=2fc，即Fs=0.5。取采样频率为Fs=1Hz，则采样周期T=1s,此时信号长度为N=2fc/F=16.6，为符合FFT算法，取N=32，此时，所画的频谱能将0.22与0.25分离开来。四、 思考题（1） 对于周期序列，如果周期不知道，如何用FFT进行谱分析？答：如果X(n)的周期预先不知道，可先截取M点进行DFT，即， 0=K=M-1再将截取长度扩大一倍，截取，0=K2/F。就可以根据此式选择FFT的变换区间。对于周期信号，周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT，得到的离散谱才能代表周期信号的频谱。实验三 语音信号滤波处理一、 设计目的1.了解语音信号的产生、采集，能绘制语音信号的频率响应曲线及频谱图；2.学会用MATLAB对语音信号进行分析和处理；3.掌握用滤波器去除语音信号噪声的方法，观察去噪前后的语音信号。二、 程序运行结果 （1）该信号的原始波形及频谱图如下：（2）设计的带通以及带阻滤波器的频谱图如下： 则原始信号通过该带阻滤波器之后的波形图以及频谱图如下：将该信号的频谱与原始信号的频谱做比较，可以看出，滤波效果良好，在两个声音频率之间的杂音信号都被衰减掉了。设计的带通滤波器的频谱图如下：通过带阻滤波器之后的信号再通过带通滤波器之后的波形及频谱图如下：将该信号的频谱与通过带阻之后的滤波器的信号频谱做比较可以看出来滤波效果良好，在波段范围以外的杂音频率都被衰减掉。三、 结果分析与体会首先要做的事情就是分辨出哪些是不想要杂音干扰，尖峰周围的毛刺就是那些杂音信号。而为了将这些杂音信号分离开，就需要设计合适的滤波器。先让声音信号通过一个带阻滤波器，把中间的杂音滤除掉，再让信号通过一个带通滤波器，把纯净的声音信号提取出来。实验四 数字滤波器的设计及实现一、设计目的(1) 熟悉IIR数字滤波器的设计原理和方法；(2) 学会调用MATLAB信号处理工具箱中的滤波器设计函数设计各种IIR数字滤波器，学会根据滤波要求确定滤波器指标参数；(3) 掌握用IIR数字滤波器的MATLAB实现方法，并能绘制滤波器的幅频特性、相频特性；(4) 通过观察滤波器的输入、输出信号的时域波形及其频谱，建立数字滤波的概念。二、程序调试分析由于本次试验所要求参数为题目要求，因此只需把相应的通带截止频率和阻带截止频率根据不同的滤波器相互转换（低通，带通，高通），按照题目要求的通带最大衰减0.1db和祖代最小衰减60db设计。（1） 请阅读信号产生函数mstg，确定三路调幅信号的载波频率和调制信号频率。答：第1路调幅信号载波频率fc1=1000Hz;第1路调幅信号的调制信号频率fm1=100Hz 第2路调幅信号载波频率fc2=500Hz;第2路调幅信号的调制信号频率fm2=50Hz 第3路调幅信号载波频率fc3=250Hz;第3路调幅信号的调制信号频率fm3=25Hz（2） 信号产生函数mstg中采样点数N=1600，对st进行N点FFT可以得到6根理想谱线。如果取N=1800，可否得到6根理想谱线？为什么？N=2000呢？请改变函数mstg中采样点数N的值，观察频谱图验证您的判断是否正确。答：当N=1800时不能得到6根理想谱线，而N=2000时可以得到。因为信号st是周期序列，谱分析时要求观察时间为整数倍周期。分析可知，st的每个频率成分都是25Hz的整数倍。采样频率Fs=10kHz=25400Hz，即在25Hz的正弦波的1个周期中采样400点。所以，当N为400的整数倍时一定为st的整数个周期。因此，采样点数N=1600和N=2000时，对st进行N点FFT可以得到6根理想谱线。如果取N=1800，不是400的整数倍，不能得到6根理想谱线。实验心得体会本次数字信号处理的课程设计，使我学到了许多书上学不到的知识。我不仅知道了实践与理论相结合的道理，还学会认识错误与解决错误的方法。本次设计我主要负责第一个题目，在设计过程中主要遇到了以下两个问题：调用M文件中两个函数相乘时出现错误，后来请教老师后才知道我犯了一个低级错误，原来矩阵相乘时不能直接使用“*”的符号，否则就会出现错误；第二个问题是在设计第二问的时候，画出Xk的原图型的横坐标轴不知道用什么表示，通过上网查找后我知道表达方式，但由于没有学习过数据结构，还是对其原理不是很理解，但我相信以后我一定会理解清楚的。通过这次课程设计，我学会了如何在MatLab软件上实现时频域采样验证、正正余弦谱分析、数字滤波器的设计以及语音信号处理等基本操作。在两周的课程设计时间里，我不仅对课本上的知识更加理解，而且还有了自己对Matlab在数字信号处理方面的认识。在今后的学习生活中，我会更加的努力，不断地探索与学习更多更丰富的知识！
