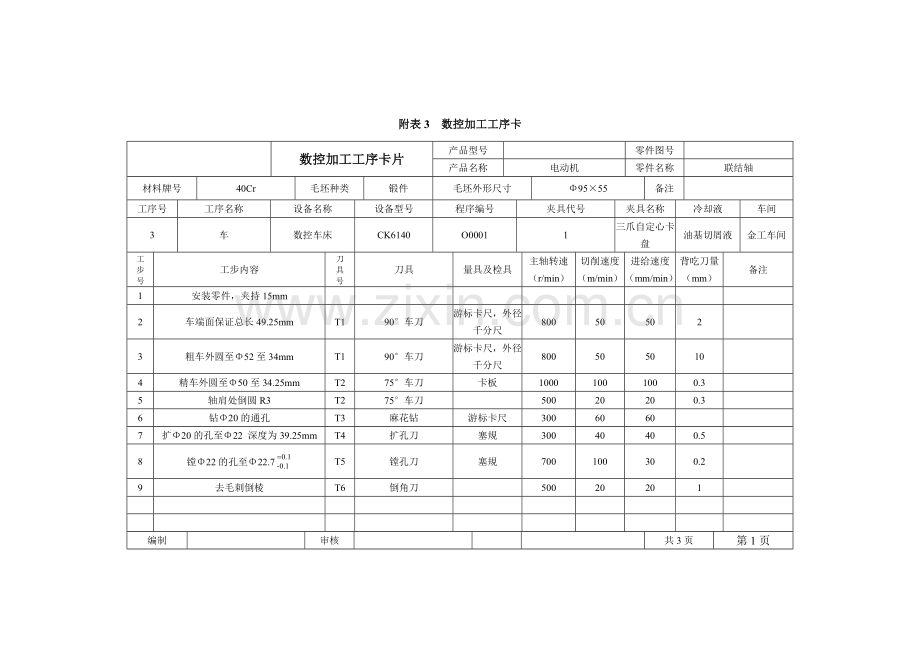

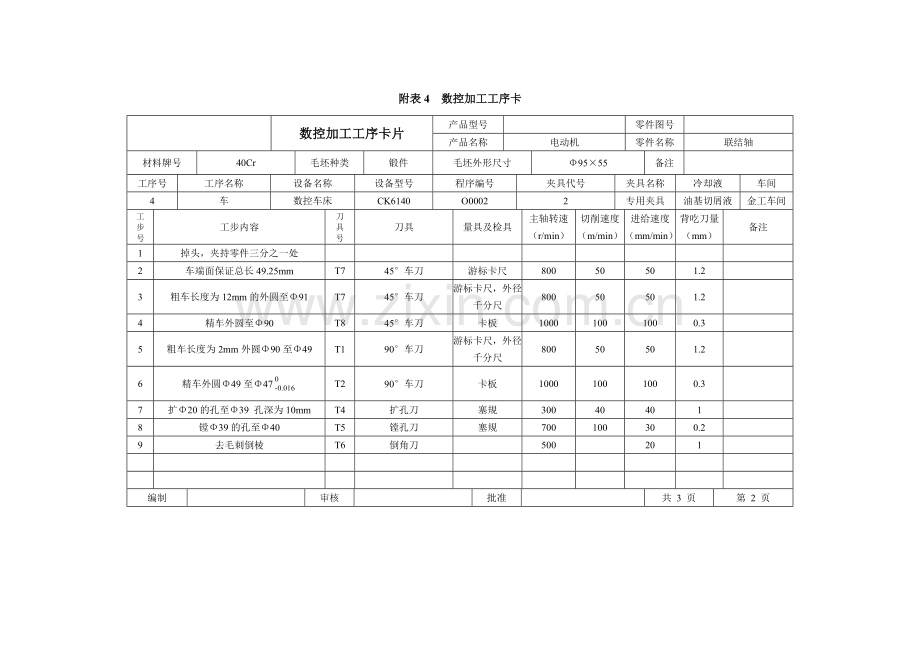

附表3 数控加工工序卡数控加工工序卡片产品型号零件图号产品名称电动机零件名称联结轴材料牌号 40Cr 毛坯种类锻件毛坯外形尺寸 Φ95×55 备注工序号工序名称设备名称设备型号程序编号夹具代号夹具名称冷却液车间 3 车数控车床 CK6140 O0001 1 三爪自定心卡盘油基切屑液金工车间工步号工步内容刀具号刀具量具及检具主轴转速（r/min）切削速度（m/min）进给速度（mm/min）背吃刀量（mm）备注 1 安装零件，夹持15mm 2 车端面保证总长49.25mm T1 90°车刀游标卡尺，外径千分尺 800 50 50 2 3 粗车外圆至Φ52至34mm T1 90°车刀游标卡尺，外径千分尺 800 50 50 10 4 精车外圆至Φ50至34.25mm T2 75°车刀卡板 1000 100 100 0.3 5 轴肩处倒圆R3 T2 75°车刀 500 20 20 0.3 6 钻Φ20的通孔 T3 麻花钻游标卡尺 300 60 60 7 扩Φ20的孔至Φ22 深度为39.25mm T4 扩孔刀塞規 300 40 40 0.5 8 镗Φ22的孔至Φ22.7 T5 镗孔刀塞規 700 100 30 0.2 9 去毛刺倒棱 T6 倒角刀 500 20 20 1 编制审核共3页第1页附表4 数控加工工序卡数控加工工序卡片产品型号零件图号产品名称电动机零件名称联结轴材料牌号 40Cr 毛坯种类锻件毛坯外形尺寸 Φ95×55 备注工序号工序名称设备名称设备型号程序编号夹具代号夹具名称冷却液车间 4 车数控车床 CK6140 O0002 2 专用夹具油基切屑液金工车间工步号工步内容刀具号刀具量具及检具主轴转速（r/min）切削速度（m/min）进给速度（mm/min）背吃刀量（mm）备注 1 掉头，夹持零件三分之一处 2 车端面保证总长49.25mm T7 45°车刀游标卡尺 800 50 50 1.2 3 粗车长度为12mm的外圆至Φ91 T7 45°车刀游标卡尺，外径千分尺 800 50 50 1.2 4 精车外圆至Φ90 T8 45°车刀卡板 1000 100 100 0.3 5 粗车长度为2mm外圆Φ90至Φ49 T1 90°车刀游标卡尺，外径千分尺 800 50 50 1.2 6 精车外圆Φ49至Φ47 T2 90°车刀卡板 1000 100 100 0.3 7 扩Φ20的孔至Φ39 孔深为10mm T4 扩孔刀塞規 300 40 40 1 8 镗Φ39的孔至Φ40 T5 镗孔刀塞規 700 100 30 0.2 9 去毛刺倒棱 T6 倒角刀 500 20 1 编制审核批准共 3 页第 2 页附表5 数控加工工序卡数控加工工序卡片产品型号零件图号产品名称电动机零件名称联结轴材料牌号 40Cr 毛坯种类锻件毛坯外形尺寸 Φ95×55 备注工序号工序名称设备名称设备型号程序编号夹具代号夹具名称冷却液车间 5 铣数控铣床 XK5032 O0003 3 专用夹具乳化液金工车间工步号工步内容刀具号刀具量具及检具主轴转速（r/min）切削速度（m/min）进给速度（mm/min）背吃刀量（mm）备注 1 钻6个深度为10mm的均布的Φ6.9的孔 T1 钻头内径千分尺 600 15 50 1.6 2 扩孔至Φ8 T2 立铣刀塞規 300 10 40 0.5 3 去毛刺倒棱 T3 倒角刀游标卡尺 500 20 60 0.5 4 攻M8螺纹孔 T4 丝锥螺纹塞规 600 53.5 0.5 0.5 编制审核批准共 3 页第 3 页
