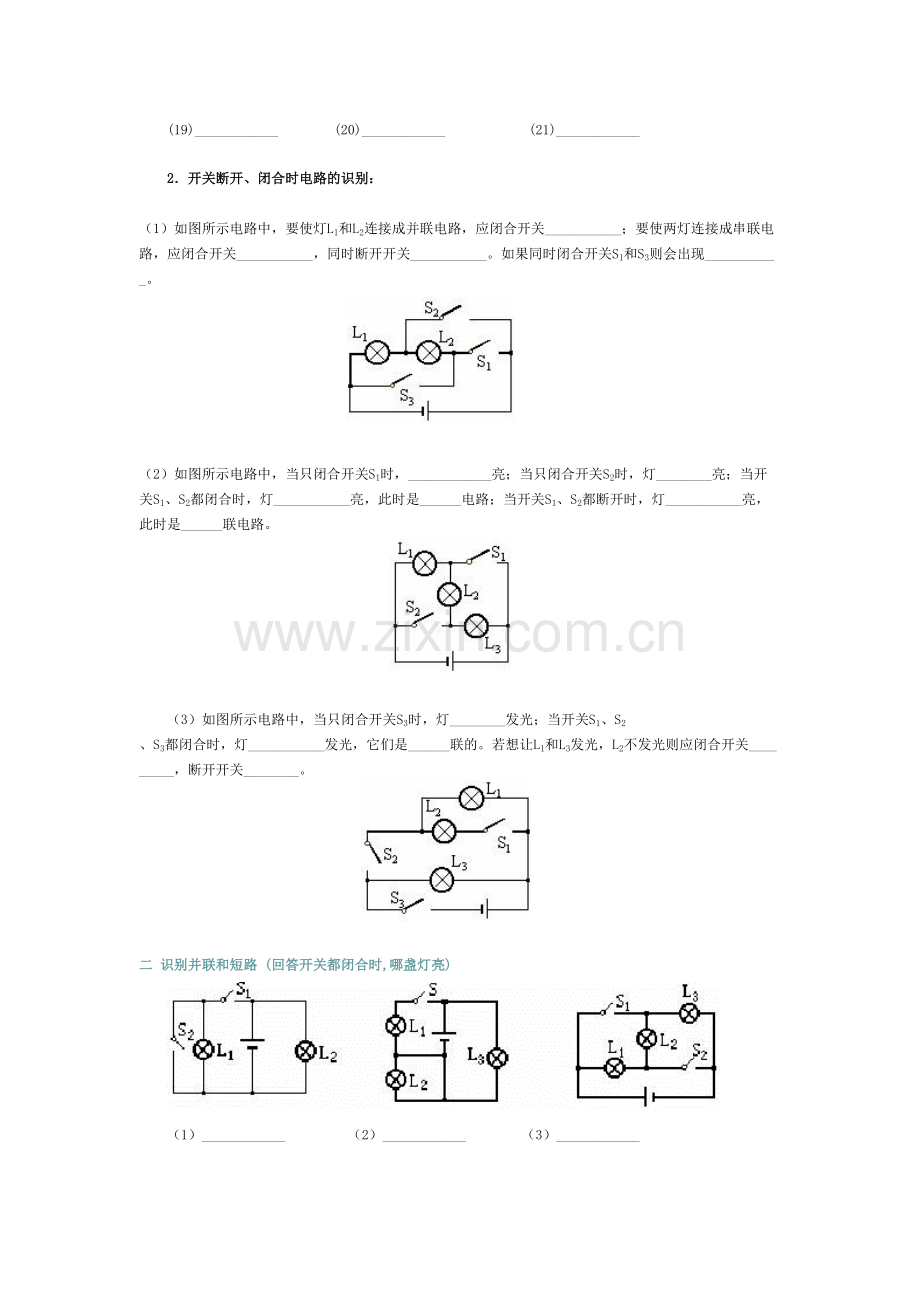

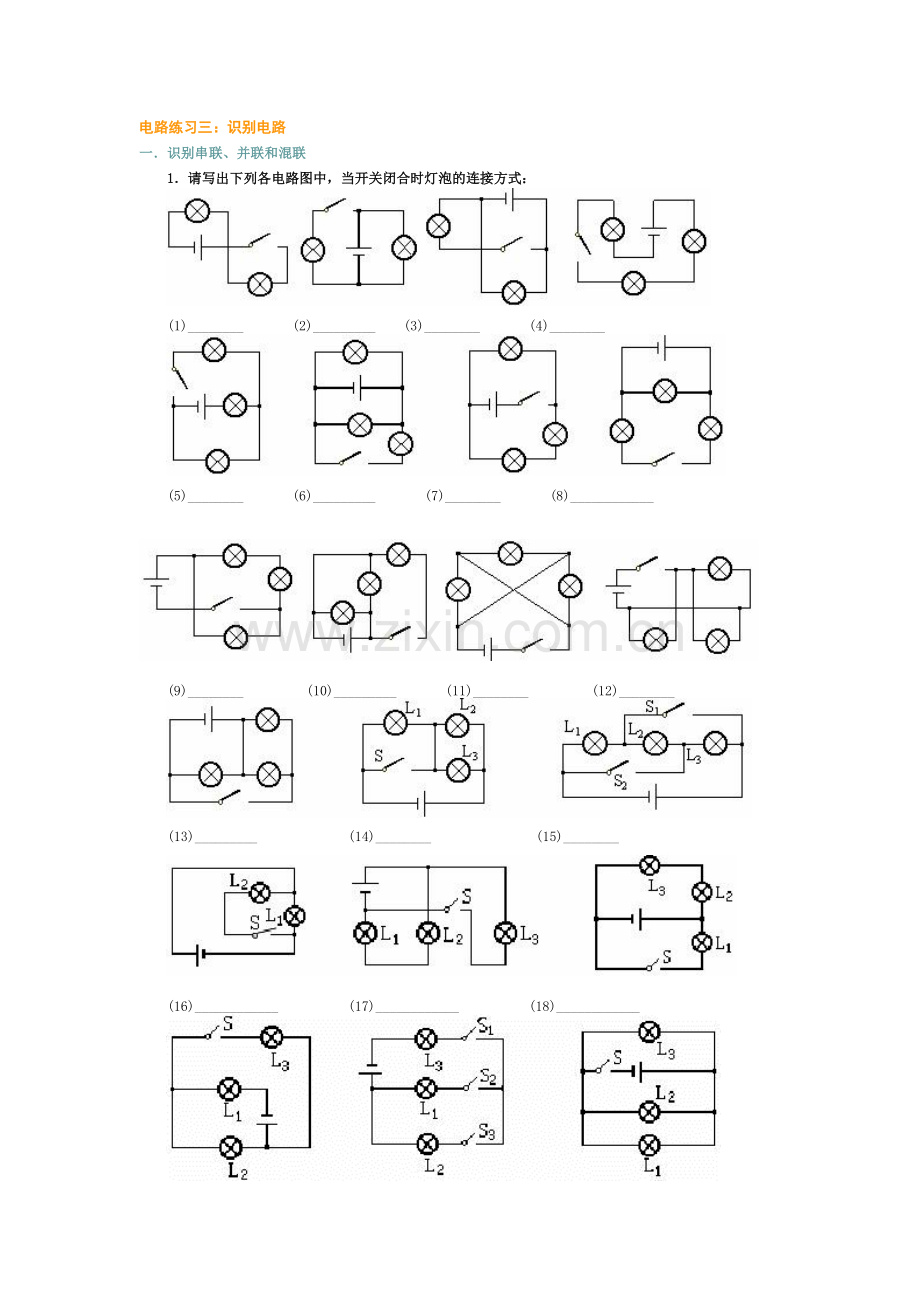

电路练习三：识别电路电路练习三：识别电路一识别串联、并联和混联一识别串联、并联和混联1 1请写出下列各电路图中，当开关闭合时灯泡的连接方式：请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)_(2)_ (3)_(4)_(5)_(6)_(7)_(8)_(9)_(10)_(11)_(12)_(13)_(14)_(15)_(16)_(17)_(18)_(19)_(20)_(21)_2 2开关断开、闭合时电路的识别：开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L1和L2连接成并联电路，应闭合开关_；要使两灯连接成串联电路，应闭合开关_，同时断开开关_。如果同时闭合开关S1和S3则会出现_。（2）如图所示电路中，当只闭合开关S1时，_亮；当只闭合开关S2时，灯_亮；当开关S1、S2都闭合时，灯_亮，此时是_电路；当开关S1、S2都断开时，灯_亮，此时是_联电路。（3）如图所示电路中，当只闭合开关S3时，灯_发光；当开关S1、S2、S3都闭合时，灯_发光，它们是_联的。若想让L1和L3发光，L2不发光则应闭合开关_，断开开关_。二二 识别并联和短路识别并联和短路 (回答开关都闭合时回答开关都闭合时,哪盏灯亮哪盏灯亮)（1）_（2）_（3）_（4）_（5）_（6）_（7）_（8）_（9）_（10）_（11）_（12）_参考答案参考答案参考答案参考答案一一.识别串联、并联和混联识别串联、并联和混联1.请写出下列各电路图中，当开关闭合时灯泡的连接方式：（1)串联；（2)并联（3)并联（4)串联（5)混联（6)并联（7)混联（8)混联（9)混联（10)并联（11)并联（12)并联（13)并联（14)并联（15)并联（16)并联（17)混联（18)混联（19)混联（20)混联（21)并联2开关断开、闭合时电路的识别：（1)S2、S3;S1;S2、S3;短路（2)L1;L3;L1、L2、L3；并联；L1、L2、L3；串联（3)L3;L1、L2、L3；并；S2、S3；S1二二 识别并联和短路识别并联和短路 (回答开关都闭合时回答开关都闭合时,哪盏灯亮哪盏灯亮)（1)电源短路（2)L1、L3（3)L1、L 2、L3（4)L3（5)L1、L2、L3（6)L1、L2、L3（7)L1、L2、L3（8)L1、L 2、L3（9)L1、L2、L3（10)L1、L2、L3（11)L2、L3（12)L1、L2
