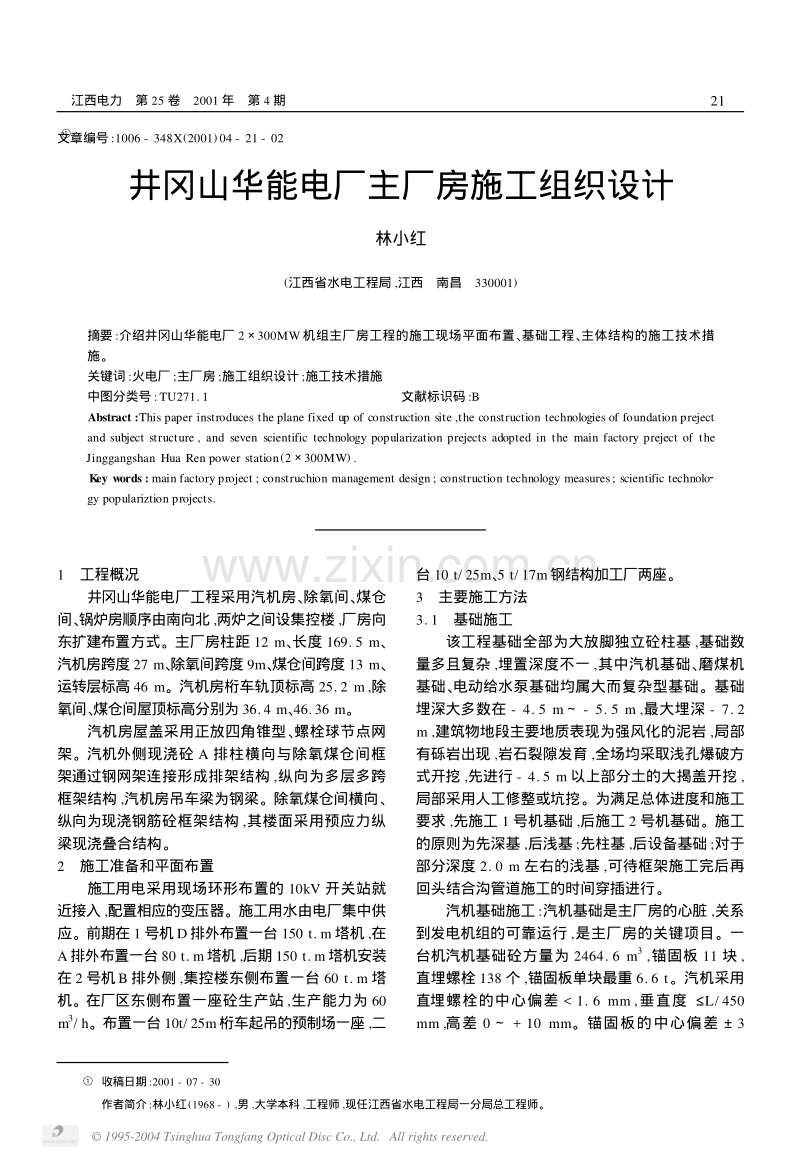

文章编号:1006 - 348X(2001)04 - 21 - 02 井冈山华能电厂主厂房施工组织设计 林小红 (江西省水电工程局,江西 南昌 330001) 摘要:介绍井冈山华能电厂2300MW机组主厂房工程的施工现场平面布置、 基础工程、 主体结构的施工技术措 施。 关键词:火电厂;主厂房;施工组织设计;施工技术措施 中图分类号:TU271. 1 文献标识码:B Abstract :This paper instroduces the plane fixed up of construction site ,the construction technologies of foundation preject and subject structure , and seven scientific technology popularization prejects adopted in the main factory preject of the Jinggangshan Hua Ren power station(2300MW) . Key words : main factory project ; construchion management design; construction technology measures; scientific technolo2 gy populariztion projects. 1 工程概况 井冈山华能电厂工程采用汽机房、 除氧间、 煤仓 间、 锅炉房顺序由南向北,两炉之间设集控楼,厂房向 东扩建布置方式。主厂房柱距12 m、 长度169. 5 m、 汽机房跨度27 m、 除氧间跨度9m、 煤仓间跨度13 m、 运转层标高46 m。汽机房桁车轨顶标高25. 2 m ,除 氧间、 煤仓间屋顶标高分别为36.4 m、46.36 m。 汽机房屋盖采用正放四角锥型、 螺栓球节点网 架。汽机外侧现浇砼A排柱横向与除氧煤仓间框 架通过钢网架连接形成排架结构,纵向为多层多跨 框架结构,汽机房吊车梁为钢梁。除氧煤仓间横向、 纵向为现浇钢筋砼框架结构,其楼面采用预应力纵 梁现浇叠合结构。 2 施工准备和平面布置 施工用电采用现场环形布置的10kV开关站就 近接入,配置相应的变压器。施工用水由电厂集中供 应。前期在1号机D排外布置一台150 t. m塔机,在 A排外布置一台80 t. m塔机,后期150 t. m塔机安装 在2号机B排外侧,集控楼东侧布置一台60 t. m塔 机。在厂区东侧布置一座砼生产站,生产能力为60 m3/ h。布置一台10t/ 25m桁车起吊的预制场一座,二 台10 t/ 25m、5 t/ 17m钢结构加工厂两座。 3 主要施工方法 3. 1 基础施工 该工程基础全部为大放脚独立砼柱基,基础数 量多且复杂,埋置深度不一,其中汽机基础、 磨煤机 基础、 电动给水泵基础均属大而复杂型基础。基础 埋深大多数在- 4. 5 m- 5. 5 m ,最大埋深- 7. 2 m ,建筑物地段主要地质表现为强风化的泥岩,局部 有砾岩出现,岩石裂隙发育,全场均采取浅孔爆破方 式开挖,先进行- 4. 5 m以上部分土的大揭盖开挖, 局部采用人工修整或坑挖。为满足总体进度和施工 要求,先施工1号机基础,后施工2号机基础。施工 的原则为先深基,后浅基;先柱基,后设备基础;对于 部分深度2. 0 m左右的浅基,可待框架施工完后再 回头结合沟管道施工的时间穿插进行。 汽机基础施工:汽机基础是主厂房的心脏,关系 到发电机组的可靠运行,是主厂房的关键项目。一 台机汽机基础砼方量为2464. 6 m3,锚固板11块, 直埋螺栓138个,锚固板单块最重6. 6 t。汽机采用 直埋螺栓的中心偏差 1. 6 mm ,垂直度 L/ 450 mm ,高差0+ 10 mm。锚固板的中心偏差 3 12江西电力 第25卷 2001年 第4期 收稿日期:2001 - 07 - 30 作者简介:林小红(1968 - ) ,男,大学本科,工程师,现任江西省水电工程局一分局总工程师。 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved. mm ,垂直度偏差 1. 5 mm ,高差 3 mm。为保证 上述精度,在 9. 50 m层平面埋设10块T5050 D 埋件,焊接10根钢柱,支撑一个高程为13. 0 m钢平 台,用于固定螺栓和锚固板用,砼分层浇筑,外封模 板采用竹胶大模板,采用 12 400对拉螺栓加固。 直埋螺栓采用同心套管和三个隔套进行定位加固,避 免在螺栓上焊接损害其强度同时又可保证其精度。 3. 2 A排柱、 除氧煤仓间框架施工 一台机由A、B、C、D排柱及B - C - D框架组 成,柱距12 m ,每台机由8排柱7跨组成。A排柱 施工时,整体上升,只留水平施工缝,B - C - D框架 组成除氧煤仓间,每层水平施工缝设在梁顶或梁底, 不留垂直施工缝。由于除氧煤仓间板梁为预应力次 梁与板叠合组成楼层,因此,施工时先把预制次梁吊 到位后,再同板一起现浇。 3. 3 汽机房网屋架施工 汽机房屋盖为螺栓球节点四角锥网架,选用上 弦支承,跨度27 m ,网络尺寸3 m3 m ,纵向长度 169. 5 m。采取散装法安装,首先利用汽机房桁车 轨道作为支承点,由三榀桁架梁和六榀垂直支撑、 水 平支撑构成平台的主台架梁,平台铺设竹跳板及帆 布作操作平台,单榀由50 t履带吊从固定端吊入, 组装成12 m27 m散装平台。网架安装起步点选 在A轴线1号2号支点开始,以第一榀为基础,用 散装法进行安装,先下弦再腹杆后上弦依次推进,直 至整个单元网架完成,再移动安装平台至下一跨,重 复上述工序进行。 3. 4 预制构件施工 本工程预制3 m3 m3 cm屋面板,为先张 法预应力板,共计576块,反张法预应力梁11. 15 m 长、80 cm高,总共438根,还有204块各种规格的 炉前高低封预制槽形板及风机支架柱、 梁预制件。 预制梁单根重6. 7 t ,梁上部预应力筋采用 L 12冷拉IV钢筋,梁下部为 J15 钢绞线,采用抽拔 钢管成孔,从梁侧预留灌浆孔灌浆,利用YDCQ260 - 200前卡式千斤顶单端对称顺序张拉。其施工流 程为:钢绞线、 冷拉钢筋进场验收(外观检查、 抽样试 验) 预应力筋下料 绑扎非预应力筋 埋管制孔 立侧模 浇砼(取样) 抽管成孔 养护、 拆模 清理孔道 穿预应力筋 张拉 灌浆 起吊、 运输。 预制梁、 板运至现场后利用150 t. m、80 t. m塔机吊 装就位。 3. 5 煤仓间煤斗施工 煤仓间煤斗有8个原煤斗和4个粉煤斗,原煤 斗为双曲线结构,每只煤斗重近100 t ,煤斗高17. 2 m ,分为柱体、 支承体、 锥体,其制作采用分片卷制, 运至现场,利用固定端 32 m层梁底埋件安装5 t 单轨吊伸出固定端(扩建端) 6. 5m ,经延伸至第二根 框架梁。在煤仓间 12. 6 m层上铺设钢轨及运输 台车,搭设一个8. 4 m见方的组圆平台,成圆后的煤 斗分层运至钢煤斗安装位置,组装采用5t卷扬机分 层自上而下吊装焊接。 粉煤斗设计为预制钢筋砼板梁组装式,因其单 块重约80 t ,难以吊装就位,经与设计商讨后改为现 浇式。现场搭设满堂脚手架、 立模、 扎筋、 焊接钢结 构一次性浇筑完成。 3. 6 汽机房压型楼层板、 山墙及A排外墙压型钢 板施工 汽机房 5. 965 m层、 8. 165 m层、 12. 56 m层、 10. 6 m层均采用= 0. 9 mmW2压型钢板 作底模。A排柱外墙及两端山墙均采用= 0. 6 mm 厚V125型彩色压型钢板。 楼层板施工工艺流程:钢构件检测 放样 砼 梁、 钢梁、 柱角焊接堵缝角钢 铺板 节点处理 埋 件处理 与下部钢梁焊接牢固。 外墙压型钢板安装工艺流程:安装水平轻型檩 条 弹出水平、 垂直控制线 确定窗洞口边线 挂 板 彩板与檩条用M5自攻螺丝连接 彩板间拉铆 钉250连接 包角板、 上下泛水板、 压顶板、 阳角 板安装。 3. 7 砼施工 砼由60 m3/ h集中搅拌站生产,三辆6 m3/车 砼运输车运送至现场砼输送泵(60 m3/ h型 ) , 采用 砼泵管直接送至仓面上的布料机,此布料机可以覆 盖半径15 m ,由其分料入仓。 4 施工进度计划(略) 5 质量保证措施(略) 6 安全保证措施(略) 7 文明施工(略) 8 在施工中应用的科技项目 8. 1 砼机械化一条龙作业,可大大提高工效。 8. 2 使用竹胶大模板技术,可确保砼表面光滑、 棱 角分明,可成清水砼。 8. 3 网架散装安装技术。 8. 4 预应力梁、 板施工技术。 (下转第37页) 22江西电力 第25卷 2001年 第4期 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved. 冷却风量不足。由于以上两个原因,在取像镜头附 近形成相对高温区,给结焦创造了条件。煤层越靠 上,冷却风量越小,结焦越容易。经过与厂家工程技 术人员对此问题进行讨论,后来分别对2、3、4号炉 的探头冷却风系统进行了改进,解决了这一问题。 为了达到指导燃烧的目的,在工作站的图形界 面中加入报警画面。如有一角火检保护值由ON变 为OFF ,显示画面立即切换到该角火焰画面,提醒 操作人员,以便及时采取措施稳定燃烧。 由于层火焰检测器以WINDOWS95为平台,即 占用了大量的资源,运行起来速度也提不上去。随 着DSP图像处理芯片技术的逐渐成熟,采用专业的 DSP图像处理芯片,既减少了成本、 简化了内部结 构,又提高了检测速度,还提高了防盗版的能力。经 改进的层火焰检测器变成了一只DSP技术图像处 理模件,能够完全完成原层火焰检测器的功能。 由于火焰特征区呈带状,实际运行 中一旦火焰 着火面随负荷的变动而飘移出火焰特征区势必影响 到火检的正确判别。采用了DSP技术后,火焰特征 区扩大到整个屏幕,由于火焰漂移而造成的影响大 大减少了。根据火焰着火界面无时无刻不在变动而 板结的焦基本上是不动的这一特性,我们改进了程 序,使层火焰检测器可以正确区分板结的焦,从而减 小了结焦对火检判别的影响。 通过现场调整试验可以得到下列结果: a 正常工况下,煤粉火焰的着火区处于离煤粉 燃烧器出口的1. 52 m的位置。随着煤粉量的增 减,着火区位置会相应前后移动。火焰探头的安装 必须保证能观察到完整的煤粉火焰图像,尤其是着 火区的位置不论是高负荷还是低负荷都必须落在画 面中。 b 燃烧器停止供粉时,因一次风尚有余粉,不 会发生立即熄火,从屏幕上显示的火焰图像可观测 到火焰逐渐向燃烧器喷口退缩,燃烧稳定性越来越 差,直到最终熄灭。本燃烧器熄灭后,在屏幕上显示 出炉膛背景火焰,亮度高,闪烁频率却很低。 c 当相邻上下层煤粉燃烧器投入时,对本燃烧 器的火焰图像有一定干扰。上层煤粉器的火焰峰面 出现在本燃烧器视场画面的上角,而下层煤粉燃烧 器的火焰峰面出现在本燃烧器视场画面的下角,因 此只要合理的选择特征区,把受干扰的上下角排除 在外,就能避开相邻燃烧器火焰的影响。 d 燃烧器倾斜角上下变化对火焰检测基本上 没有影响,因为火焰探头是能够随着燃烧器的摆动 而一齐摆动。 e 由于锅炉炉堂很大,中央火焰亮度很高,而 透明度很低,所以对角煤粉燃烧器的投停对本燃烧 器的检测没有影响。 f 从运行操作的角度来看,运行人员可以直观 地观察到炉内的燃烧状况和各煤角、 各油枪的燃烧 情况,及时进行调整,该系统操作相对较少。从检修 的角度来看,由于采用了较多的长寿命元件,维护较 为方便。 5 存在问题 根据本套炉膛火焰监测器的实际投入效果来 看,存在如下需进一步完善的地方: 5. 1 在CRT上观察的煤粉火焰G2区域不明显; 5. 2 由于丰城电厂煤种和负荷变化均很大,个别燃 烧器存在偷看的现象,目前,暂用给煤机的停运信号 来屏蔽; 5. 3 由于受调整和现场锅炉振动大等原因,在 CRT上观察每一层火龙的方向不能保证绝对一致。 6 结论 总之,L Y2000智能型炉膛图像火检装置从 1998年投用,至今,火检保护完好率为100 % ,还存 在一些问题,特别是能否准确可靠的监视角火焰还 有待验证。然而,L Y2000智能型炉膛图像火检装 置能满足大、 中型电站锅炉火焰监视的需要,对炉膛 安全燃烧起到了保护作用,仍不失为一种较好的火 焰监视装置。 (上接第22页 )8. 5 预应力构件力学性能试验方法 应用。(利用荷载内力自身消耗法,不需加地锚及其 它外荷) 8. 6 楼层压型板、 外墙压型板施工技术。 8. 7 汽机直埋螺栓施工技术。 9 主要技术经济指标 9. 1 2号机主厂房工程质量达省结构优良工程。 9. 2 工期满足合同工期。 9. 3 无重大安全事故。 9. 4 文明施工获得各界人士好评。 73江西电力 第25卷 2001年 第4期 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.
