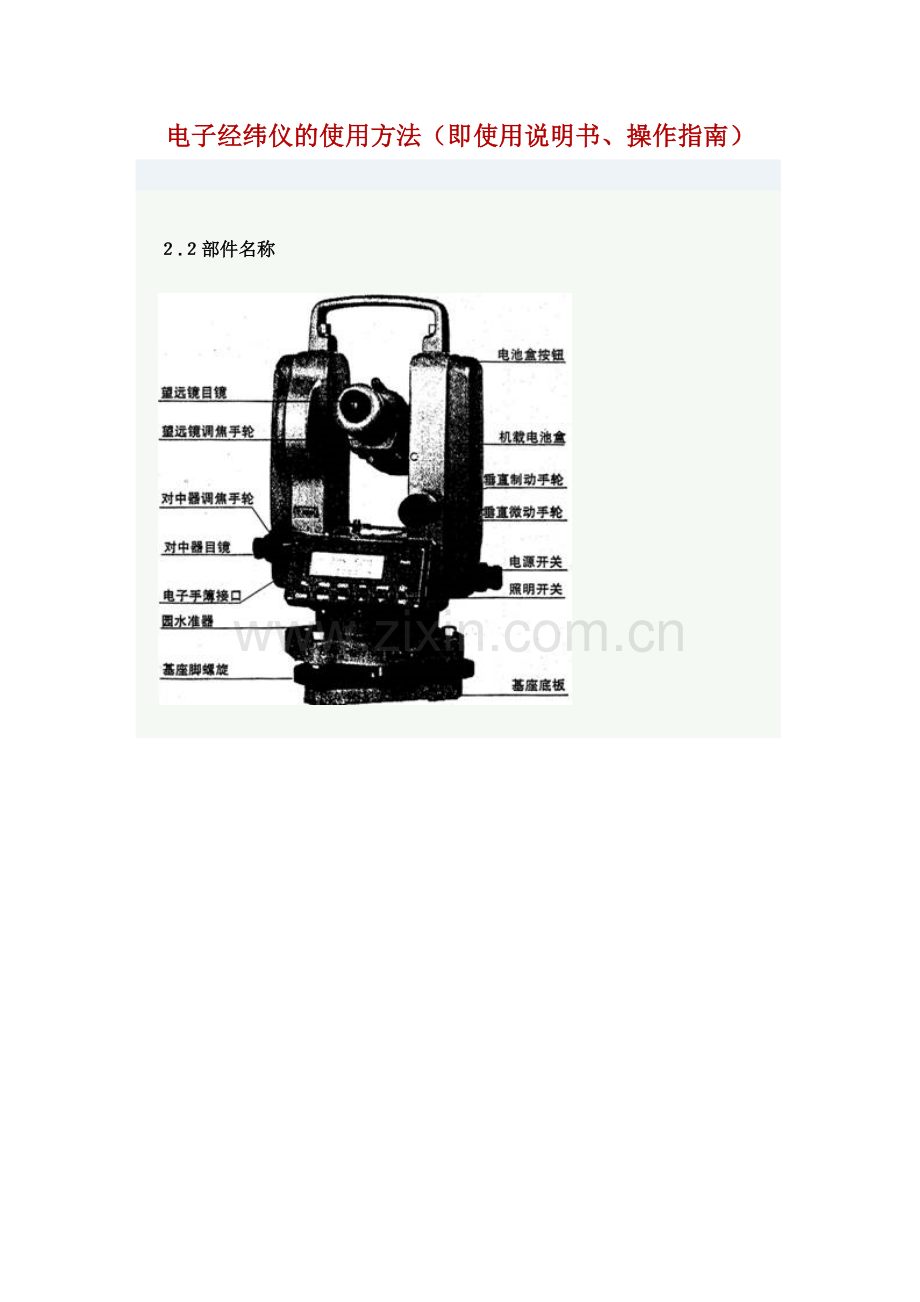

电子经纬仪的使用方法（即使用说明书、操作指南）

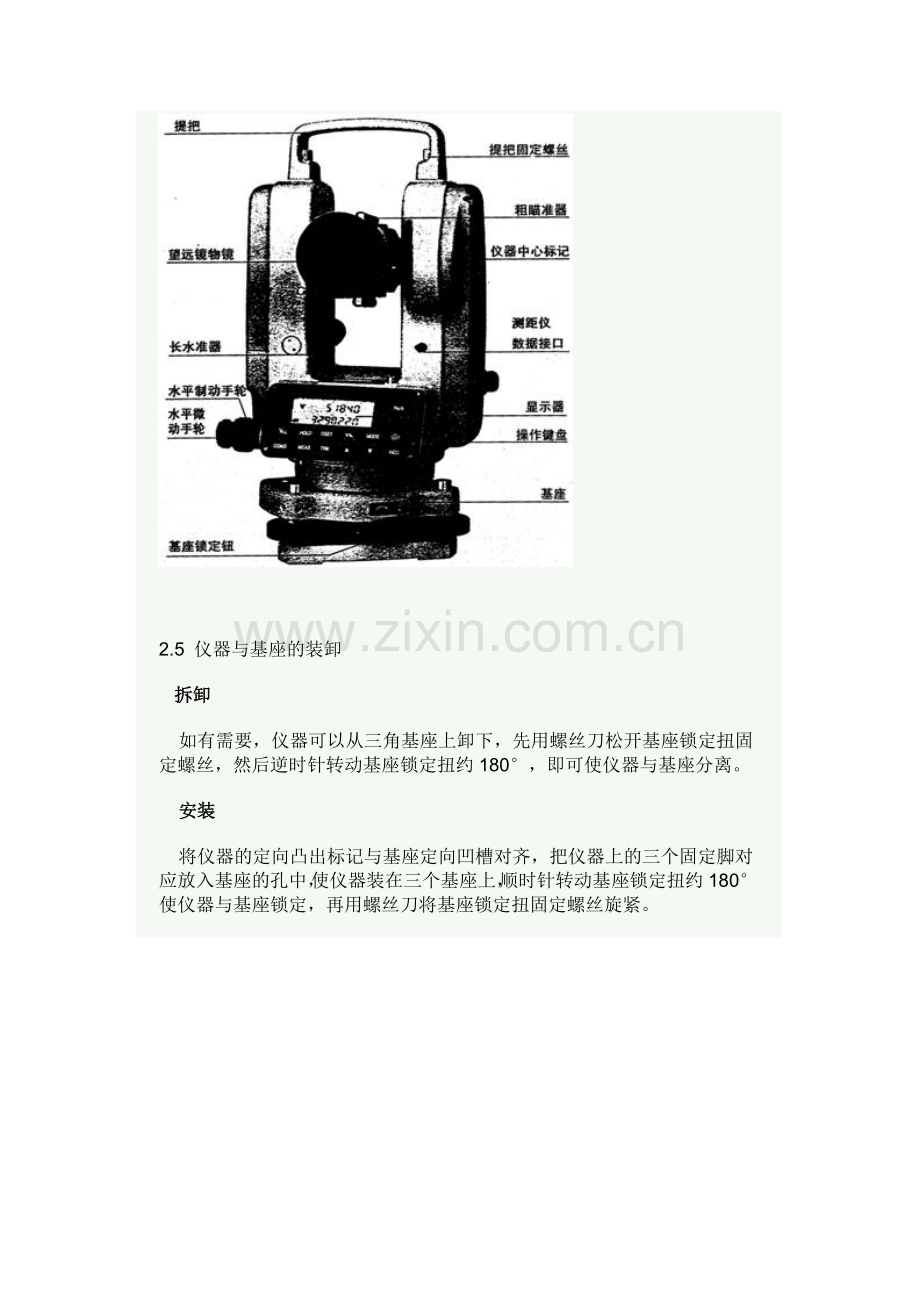

２.２部件名称

2.5 仪器与基座的装卸
   拆卸
   如有需要，仪器可以从三角基座上卸下，先用螺丝刀松开基座锁定扭固定螺丝，然后逆时针转动基座锁定扭约180°，即可使仪器与基座分离。
   安装
   将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三个基座上，顺时针转动基座锁定扭约180°使仪器与基座锁定，再用螺丝刀将基座锁定扭固定螺丝旋紧。

四、初始设置
 五、测量准备
5．1仪器的安置、对中和整平
安置三脚架和仪器
⑴选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。
⑵将垂球挂在三脚架的挂钩上，使脚架头尽量水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。
⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。
使用光学对中器对中
⑴调整仪器三个脚螺旋使圆水准器气泡居中。通过对中器目镜观察，调整目镜环，使对中分划标记清晰。
⑵调整对中器的调焦手轮，直至地面测量标志中心清晰并与对中分划标记在同一成像平面内。
⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观察地面标志，小心地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。
⑷再调整脚螺旋，使圆水准器的气泡居中。
⑸再通过光学对中器，观察在面标志中心是否与对中器中心重合，否则重复（3）和（4）操作，直至重合为止。
⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。
●                 仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。
用长水准器精确整平仪器
⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。调整两个脚螺旋时，旋转方向应相反（如图）。
⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。
⑶重复 ⑴和⑵，使长水准器在该两个位置上气泡都居中。
⑷在⑴的位置将照准部转动180°，如果气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安置正确且仪器已整平。

●注意观察脚螺旋的旋转方向与气泡移动方向的关系。
●●在⑷中，气泡若不居中，应校正长水准器，请参阅后面（8.1）的校正方法。
5.2 望远镜目镜调整和目标照准
目镜调整
⑴取下望远镜镜盖。
⑵将望远镜对准天空，通过望远镜观察，调整目镜环，使分划板十字丝最清晰。
●     观察目镜时，眼睛应放松，以免产生视差和眼睛疲劳。
当光亮度不足难以看清十字丝时，按照明键（）照明。
目标照准
⑴用粗瞄准器的准星对准目标。
⑵调整望远镜调焦手轮，直至看清目标。
⑶旋紧水平与垂直自动手轮，微调两微动手轮，将十字丝中心精确照准目标，只时眼睛左右上下轻微移动观察，若目标与十字丝两影像间有相对移位现象，则应该再微调望远镜调焦手轮，直至两影像清晰且相对静止时止。
●     对较近目标调焦时，顺时针转动调焦手轮。较远目标则逆时针方向旋转。
●     若⑶未调整好，则视差会歪曲目标与十字丝中心的关系，从而导致观测误差。
●     用微动手轮对目标作最后精确照准时，应保持手轮顺时针方向旋转。如果转动过头，最好返回再重新按顺时针方向旋转手轮进行照准。
●　即使不测竖直角，我们仍建议尽量用十字丝中心位置照准目标。
5.3 打开或关闭电源
  按键式电源开关
     操作
     显示
   按住[PWR]键至显示屏显示全部符号，电源打开。
   2秒后显示出水平角值，即可开始测量水平角
。
   按[PWR]键大于2秒至显示屏显示OFF 符号后松开，显示内容消失，电源关闭。

●开启电源显示的水平角为仪器内存的原角值，若不需要此值时，可以“水平角置零”
●若设置了“自动断电”功能，30或10分钟内不进行任何操作，仪器会自动关闭电源并将水平角自动存储起来。
  5.4 指示竖盘指标归零（V O SET）
  操作
显示
  开启电源后如果显示“b”，提示仪器的竖轴不垂直，将仪器精确置平后“b”消失。
  仪器精确置平后开启电源，显示“V O SET”提示应指示竖盘指标归零。
  将望远镜在盘左水平方向上下转动1~2次，当望远镜通过水平视线时将指示竖盘指标归零，显示出竖盘角值。仪器可以进行水平角及竖直角测量。

● ●采用了竖盘指标自动补偿归零装置的仪器，当竖轴不
垂直度超出设计规定时，竖盘指标将不能自动补偿归零，
仪器显示“b”，将仪器重新精确置平待“b”消失后，仪器
方恢复正常。
●若设置了“自动断电”功能，30或10分钟内不进行任何操作，仪器会自动关闭电源并将水平角自动存储起来。

六、角度测量
6.1 盘左/盘右观测
   “盘左”是指观测者对着望远镜时竖盘在望远镜的左边；“盘右”指的是观测者对着望远镜目镜时竖盘在望远镜的右边（如图所示）。取盘左和盘右读数的平均数作为观测值，可以有效地消除仪器相应的系统误差对成果的影响。因此，在进行水平和竖直角观测时，要在完成盘左观测之后，中转望远镜180°再完成盘右观测。

 八、检验与校正
8．1 长水准器
检验
方法见本书“5.1用长水准确性器整平仪器”一节。
校正
⑴ 在检验的（4）位置，若长水准器的气泡偏离了中心，先用与长水准器平行的脚螺进行调整，使气泡向中心移近一半的偏离量。
⑵     剩余的一半用校正针对水准器校正螺丝进行调整。
⑶     将仪器旋转180o，检查气泡是否居中。如果气泡仍不居中，重复上述步骤，直至乞泡居中。
⑷     将仪器旋转90°，用第三个脚螺旋调整气泡居中。重复检验与校正步骤直至照准部转至任何方向气泡均居中为止。
8．2   圆水准器
检验
长水准器检校正确后，若圆水准器气泡亦居中就不必校正。
校正
若水泡不居中，用校正针或内六角搬手调整气泡下放的校正螺丝使气泡居中。校正时，应先松开气泡偏移方向对面的校正螺丝（1或2个），然后拧紧偏移方向的其余校正螺丝使气泡居中。气泡居中时，三个校正螺丝的紧固力均应一致。
8.3 望远镜分化板倾斜
   检验
   ⑴ 整平仪器后一望远镜视线上选定一目标点A，用分划板十字丝中心照准A并固定水平和垂直制动手轮。
   ⑵转动望远镜垂直微动手轮，使 A点移动至视场的边沿（A′点）。
   ⑶若A点是沿十字丝的竖丝移动，即A′点仍在竖丝之内的，则十字丝不倾斜不必校正。
如图，A′点偏离竖丝中心，则十字丝倾斜，需对分划板进行校正。

校正
⑴ 首先取下位于望远镜目镜与调焦手轮之间的分划板座护盖，便看见四个分划板座固定螺丝（见8.4的附图）。
⑵用螺丝刀均匀地旋松该四个固定螺丝，绕视准轴旋转分划板座，使A′点落在竖丝的位置上。
⑶ 均匀地旋转紧固螺丝，再用上述方法检验校正结果。
⑷ 将护盖安装回原位。
8.4 视准轴与横轴的垂直度（2C）
检验
⑴距离仪器同高的远处设置目标A，精确整平仪器并打开电源。
⑵在盘左位置将望远镜照准目标A，读取水平角（例：水平角L=10°13′10〃）。
⑶松开垂直及水平制动手轮中转望远镜，旋转照准部盘右照准同一A点（照准前应旋紧水平及垂直制动手轮）并读取水平角（例：水平角R=190°13′40〃）。
⑷2C=L—（R±180°）= —30〃≥±20〃，需校正。
校正
⑴用水平微动手轮将水平角读数调整到消除C后的正确读数：R+C=190°13′40〃—15〃=190°13′25〃。
⑵取下位于望远镜目镜与调焦手轮之间的分划板座护盖，调整分划板水平左右两个校正螺丝，先松一侧后紧另一侧的螺丝，移动分划板使十字丝中心照准目标A。
⑶重复检验步骤，校正至 |2C|<20〃符合要求为止。
⑷将护盖安装回原位。

8.5 竖盘指标零点自动补偿
   检验
   竖盘采用了 电容式指标零点自动补偿装置的仪器，指标零点是否能自动补偿，可用下述简要方法检验：
⑴安置和整平仪器后，使望远镜的指向和仪器中心与任一脚螺旋（X）的联线相一致，旋紧水平制动手轮。
⑵开机后指示竖盘指标零点，旋紧垂直制动手轮，仪器显示当前望远镜指向的竖直角值。
⑶朝一个方向慢慢转动脚螺旋（X）至10mm（圆周距）左右时，显示的竖直角由相应随着变化到消失出现”b”信息，表示仪器竖轴倾斜已大于3′，超出竖盘补偿器的设计范围。当反向旋转脚螺旋复原时，仪器又复现竖直角（在临界位置可反复实验观其变化），表示竖盘补偿器工作正常。
校正
当发现仪器补偿失灵或异常时，应送厂检修。
ET—05型仪器无竖盘指标零点自动补偿装置，而在电池盒下方有一与在中间的长水准器相垂直的管水准器可作检验。该水准器的气泡位置正常与否的检验与校正参照8.1的操作。
8.6 竖盘指标差（I角）和竖盘指标零点设置
   在完成8.3和8.5的检验项目后再检验本项目。
   检验
⑴安置整平好仪器后开机，将望远镜照准任一清晰目标

A， 得竖直角盘左读数L。
⑵中转望远镜再照准A，得竖直角盘右读数R。
⑶若竖直角天顶为0°，则I=(L+R – 360°)/2；若竖直角水平为0°，则I = (L+R – 180°)/2或（L+R - 540°）/2
⑷若 |I|≥10〃，则需对竖盘指标零点重新设置。
校正（竖盘指标零点设置）
  ⑴整平仪器后，按住 V% 键开机，三声蜂鸣后松开按键，显示：
V OSET
SET—1
⑵在盘左水平方向附近上下转动望远镜，待上行显示出竖直角后，转动仪器精确照准与仪器同高的远处任一清晰稳定目标A，按  V%  键，显示：
 V  90°20′30〃
SET--2
   ⑶中转望远镜，盘右精确照准同一目标A， 按 V% 键，设置完成，仪器返回测角模式。
   ⑷重复检验步骤重新测定指标差（I）。若指标差仍不符合要求，则应检查校正（指标零点设置）的（1）（2）（3）步骤的操作是否有误，目标照准是否准确等，按要求再重新进行设置。
⑸经反复操作仍不符合要求时，应送厂检修。
●零点设置过程中所显示的竖直角是没有经过补偿和修正的值，只供设置中参考不能作他用。

8.7 光学对中器
   检验
   ⑴将仪器安置到三脚架上，在一张白纸上画一个十字交叉并放在仪器正下方的地面上。
⑵调整好光学对中器的焦距后，移动白纸使十字丝交叉位于视场中心。
⑶转动脚螺旋，使对中器的中心标志与十字交叉点重合。
⑷旋转照准部，没转90°，观察对中点的中心标志与十字交叉点的重合度。
⑸如果照准部旋转时，光学对中器的中心标志一直与十子交叉点重合，则不必校正。否则需按下方法进行校正。

校正
⑴将光学对中器目镜与调焦手轮之间的改正螺丝护盖取下。
⑵固定好十字交叉白纸并在纸上标记出仪器每旋转90°时对中器中心标志落点，如图：A、B、C、D点。
⑶用直线连接对角点AC和BD，两直线交点为O。
⑷ 用校正针调整对中器的四个校正螺丝，使对中器的中心目标与○点重合。
⑸ 重复检验步骤（4），检查校正至符合要求。
⑹ 将护盖安装回原位。
8.8 其它调整
    若脚螺旋出现松动相象，可以调整机座上脚螺旋两侧的2个校正螺丝，拧紧螺丝的压紧力到合适的力度为止。
十、错误代码信息表
   当操作仪器不当或仪器内部电路出现故障时，显示屏上会显示错误信息，其内容和处理办法如下表所列：
错误代码
      代码含义及处理方法
Err  01
水平盘测量出错。关机再开机，若出现“Err 01”则需送修理。
Err  02
望远镜转动太快。按V%键，提示“V OSET”后，指示竖盘指标重新归零（即在盘左水平附近上下转动望远镜）。
Err  03
照准部转动太快，按O SET 键清零。
Err  04
竖直光电转换器(Ｉ)出错。需送修理。
Err  05
水平光电转换器(Ｉ)出错。需送修理。
Err  06
水平光电转换器(Ⅱ)出错。需送修理。
Err  07
竖直光电转换器(Ⅱ)出错。需送修理。
Err  08
竖盘测量出错。关机后重新置平仪器，开机后若任出现“Err 08”则需送修理。
Err  20
竖盘指标零点设置错误。按本书8.6的步骤重新操作。
Err  21
竖直角电子补偿器零点超差。关机后重新置平仪器，开机后若仍出现“Err 21”则需送修理。

●出现错误信息后，要全面检查仪器的各个部位和操作是否符合程序，在经多次检校后仍然出现错误信息，确信仪器出现问题时，再将仪器送修理
