《建筑物列项》：建筑物分构件
分成块以后我们并不能直接算量，还要把每块按照建筑物的组合原理将每块拆解成多个构件量，下面我们以首层为例来讲解每块包含哪些构件。
一．首层包含哪些构件
（一）首层围护结构包含哪些构件
首层围护结构包含的构件可能有：柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、护窗栏杆等构件，见图3.1：

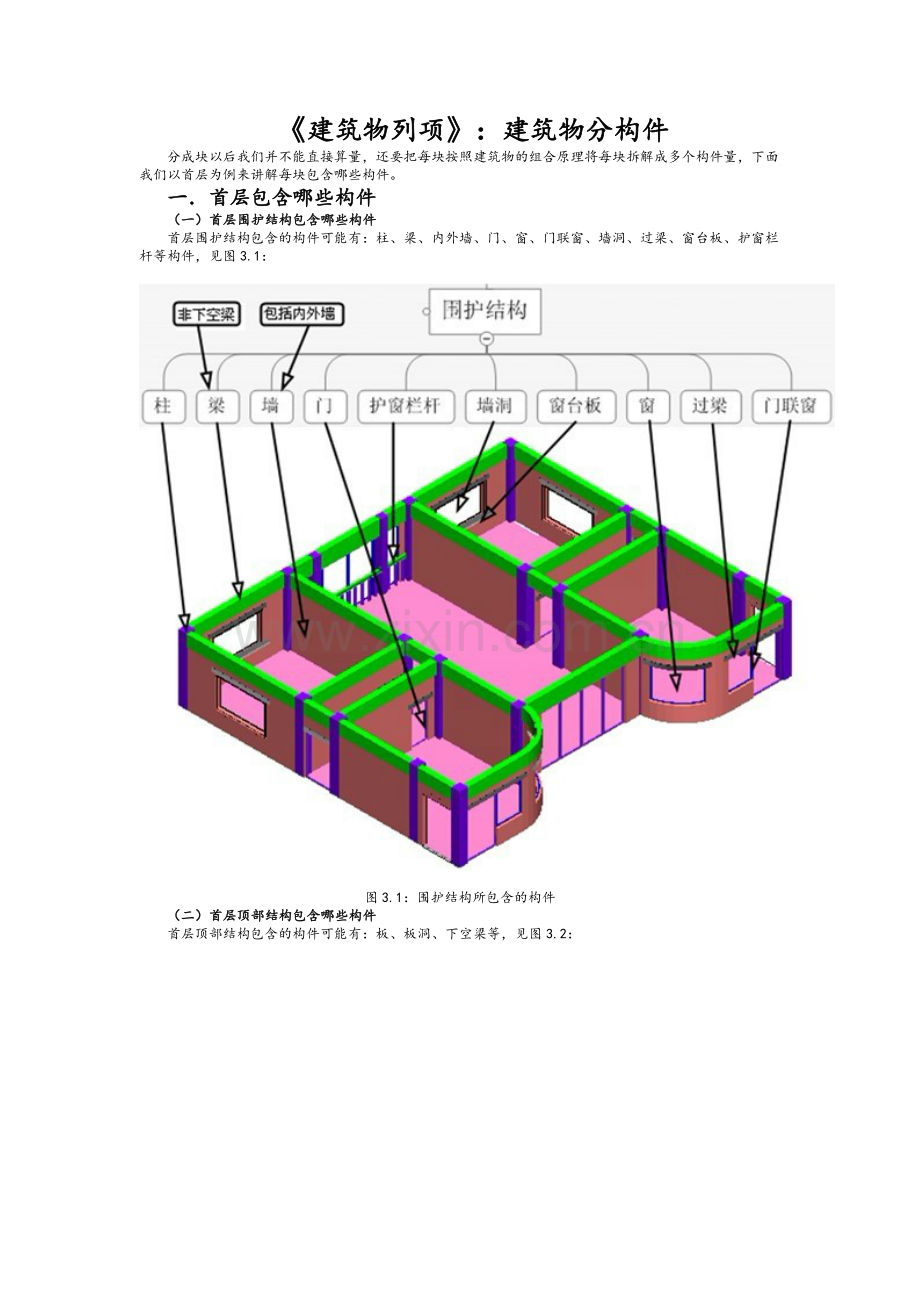

图3.1：围护结构所包含的构件
（二）首层顶部结构包含哪些构件
首层顶部结构包含的构件可能有：板、板洞、下空梁等，见图3.2：

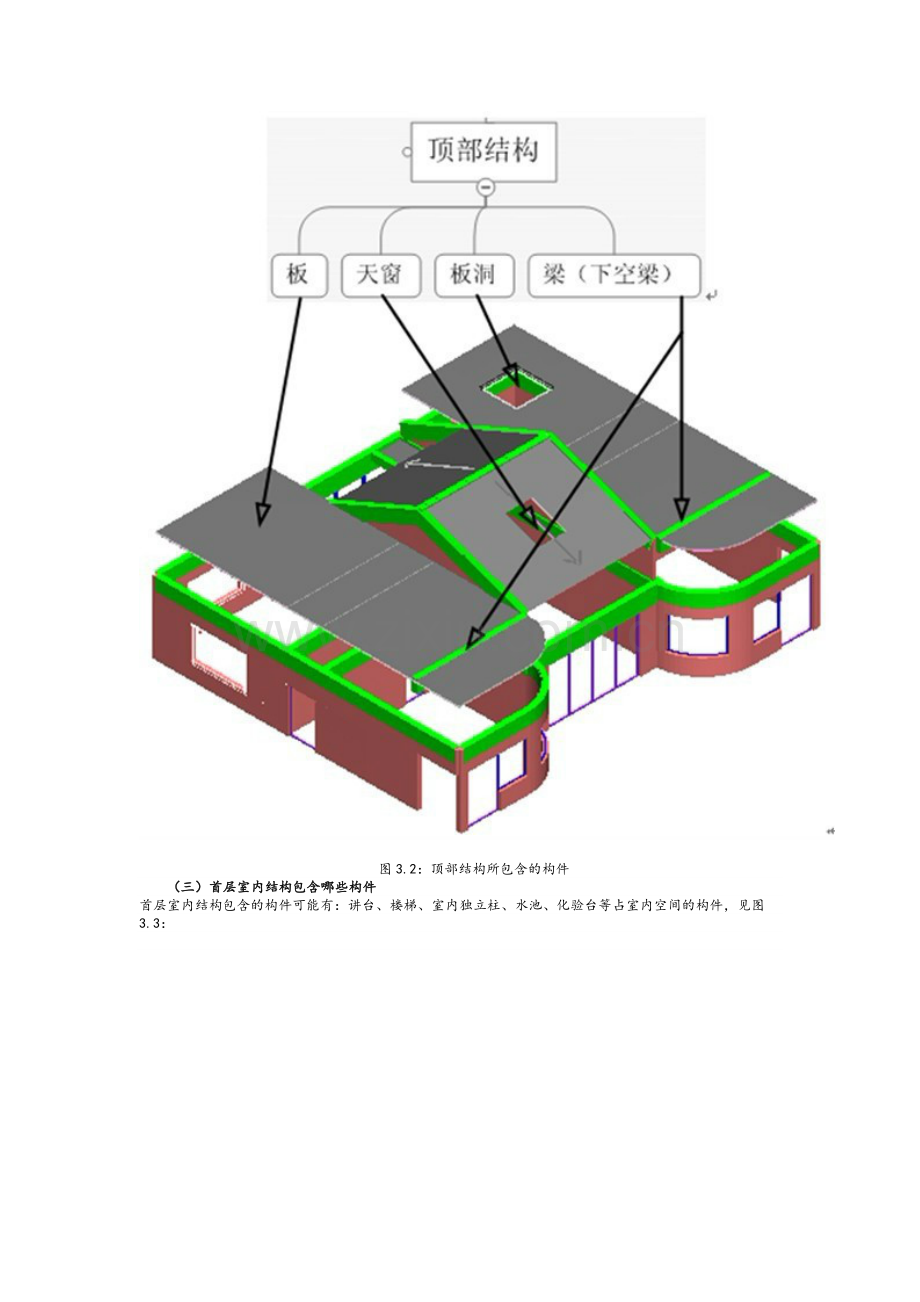

图3.2：顶部结构所包含的构件
（三）首层室内结构包含哪些构件
首层室内结构包含的构件可能有：讲台、楼梯、室内独立柱、水池、化验台等占室内空间的构件，见图3.3：

图3.3：室内结构所包含的构件
其中楼梯、水池、化验台属于复合构件，需要再进行细分，直至分到能算量为止。
1.楼梯构件细分 楼梯包含的构件类别见图3.4：

图3.4：楼梯构件类别示意图
2.水池构件细分
水池包含的构件类别见图3.5：

图3.5：水池构件类别示意图
3.化验台构件细分
化验台包含的构件类别见图3.6：

图3.6：化验台构件类别示意图
（四）首层室外结构包含哪些构件
首层室外结构包含的构件可能有：建筑物腰线、飘窗、门窗套、散水、坡道、台阶、阳台、雨蓬、挑檐、遮阳板、空调板等外墙皮以外的构件，见图3.7：

图3.7：室外结构所包含的构件
其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件，需要再进行细分，直分到能算量为止。
1.飘窗构件细分：飘窗包含的构件类别见图3.8：

图3.8：飘窗构件类别示意图
2.坡道构件细分
坡道包含的构件类别见图3.9：

                                                              图3.9：坡道构件类别示意图
3.台阶构件细分
台阶包含的构件类别见图3.10：

图3.10：台阶构件类别示意图
4.阳台构件细分
阳台包含的构件类别见图3.11：
