第十一节连续梁的内力包络图.pptx

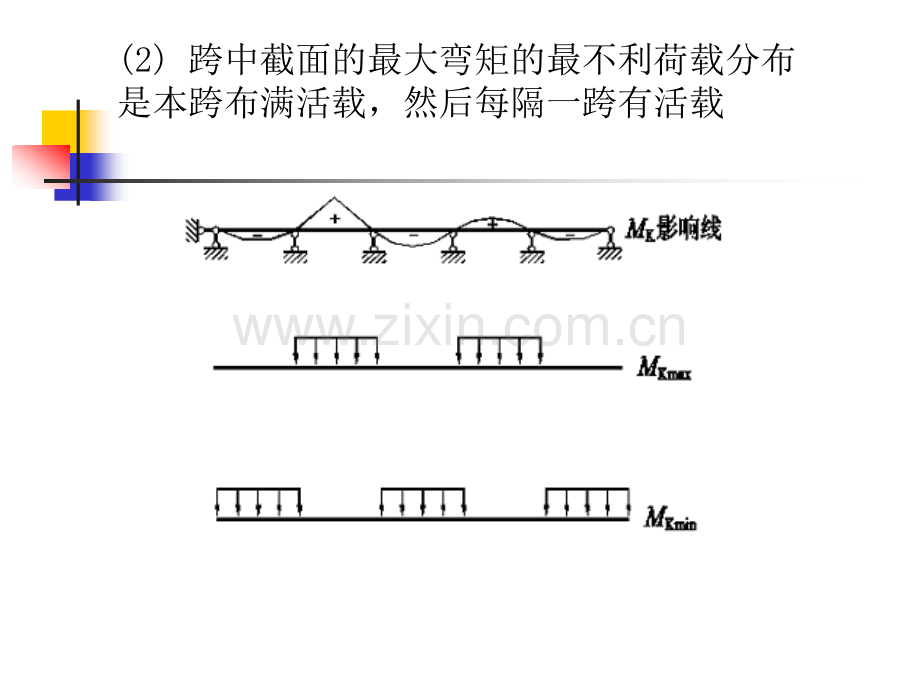

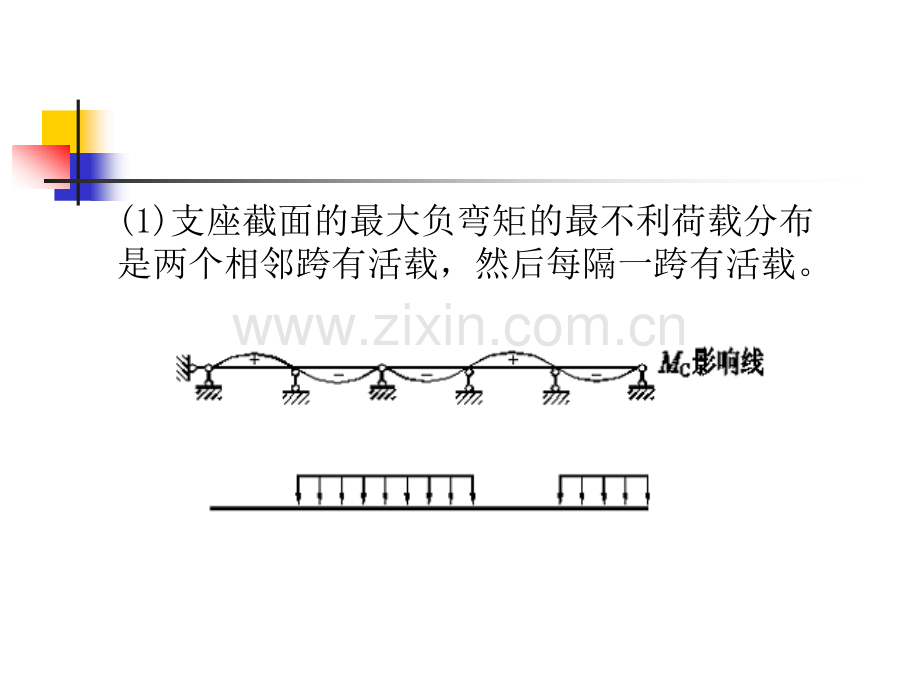

(1)支座截面的最大负弯矩的最不利荷载分布是两个相邻跨有活载，然后每隔一跨有活载。(2)跨中截面的最大弯矩的最不利荷载分布是本跨布满活载，然后每隔一跨有活载(3)连续梁的弯矩影响线在各跨范围内符号相同（只是在靠近支座处的一些截面发生变号，但范围很小五跨连续梁某些截面的弯矩、剪力影响线及引起最大、最小内力的活载布置情况皆可以得出相应的结论二二.连续梁的弯矩包络图连续梁的弯矩包络图 (g=20kN/m,q=30kN/m)g=20kN/m,q=30kN/m)求作弯矩包络图步骤：求作弯矩包络图步骤：(1)(1)作恒载作恒载g作用下的弯矩图作用下的弯矩图。(2)(2)逐一作出各跨单独布满活载逐一作出各跨单独布满活载q时的弯矩图时的弯矩图(3)(3)将各等分点截面处活载弯矩图中所有正值加在一起、将各等分点截面处活载弯矩图中所有正值加在一起、所有负值加在一起，再分别加上恒载作用下此截面的弯矩所有负值加在一起，再分别加上恒载作用下此截面的弯矩值，就得到该截面的最大、最小弯矩。值，就得到该截面的最大、最小弯矩。例如截面例如截面1 1及支座及支座B截面：截面：M1max=22+(37+2)=61kNm M1min=22+(-6)=16kNm MBmax=-32+(8)=-24kNm MBmin=-32+(-32-24)=-88kNm(4)(4)分别用曲线连接各截面的最大弯矩、最小弯矩，就得分别用曲线连接各截面的最大弯矩、最小弯矩，就得到弯矩包络图到弯矩包络图三三.连续梁的剪力包络图连续梁的剪力包络图(g=20kN/m,q=30kN/m)g=20kN/m,q=30kN/m)求支座两侧截面的最大、最小剪力值求支座两侧截面的最大、最小剪力值用直线连接各跨两端的最大剪力用直线连接各跨两端的最大剪力用另一直线连接各跨两端的最小剪力用另一直线连接各跨两端的最小剪力即得近似的剪力包络图即得近似的剪力包络图
