地基钎探及垫层施工方案.doc

.

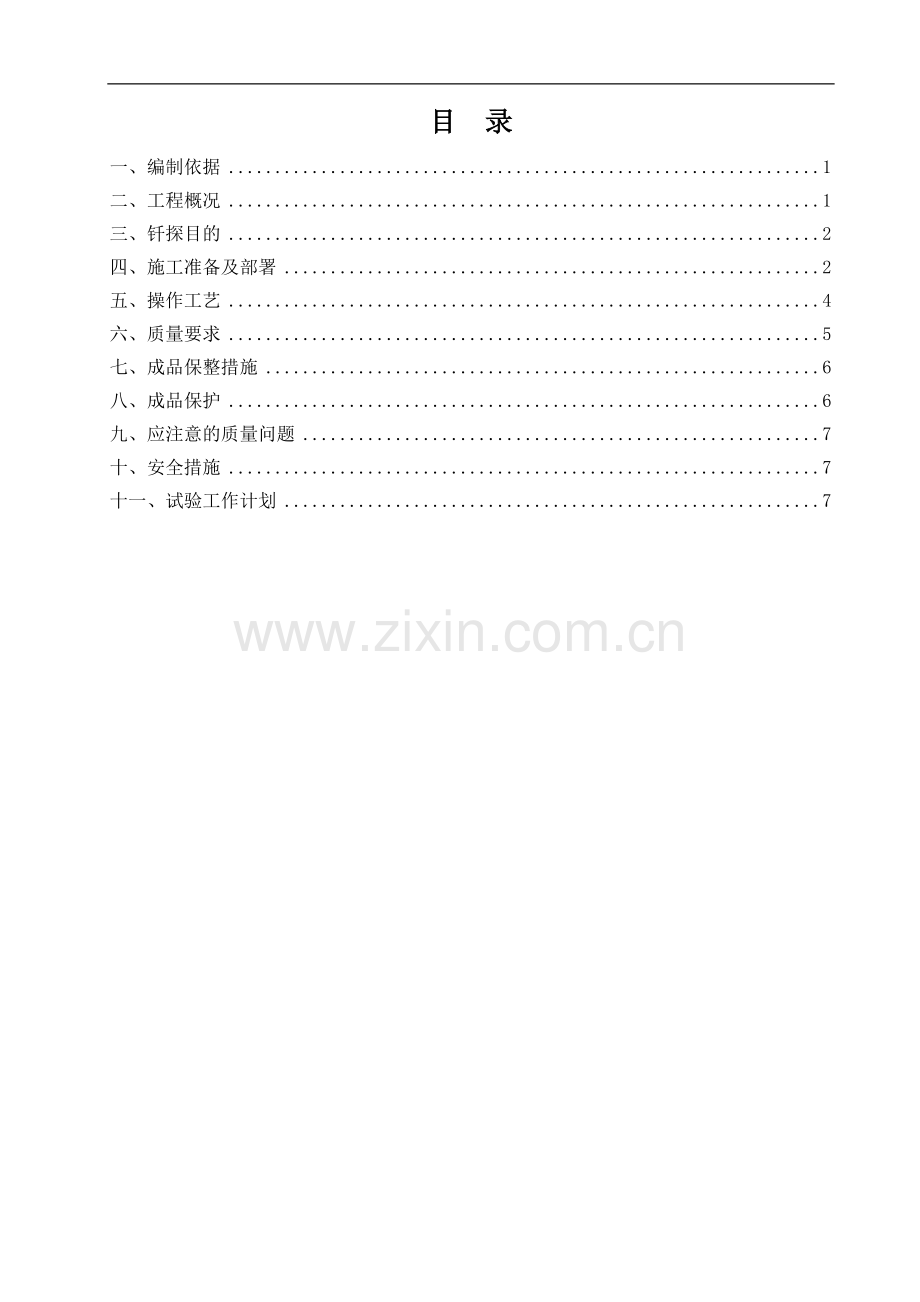

目 录
一、编制依据 1
二、工程概况 1
三、钎探目的 2
四、施工准备及部署 2
五、操作工艺 4
六、质量要求 5
七、成品保整措施 6
八、成品保护 6
九、应注意的质量问题 7
十、安全措施 7
十一、试验工作计划 7

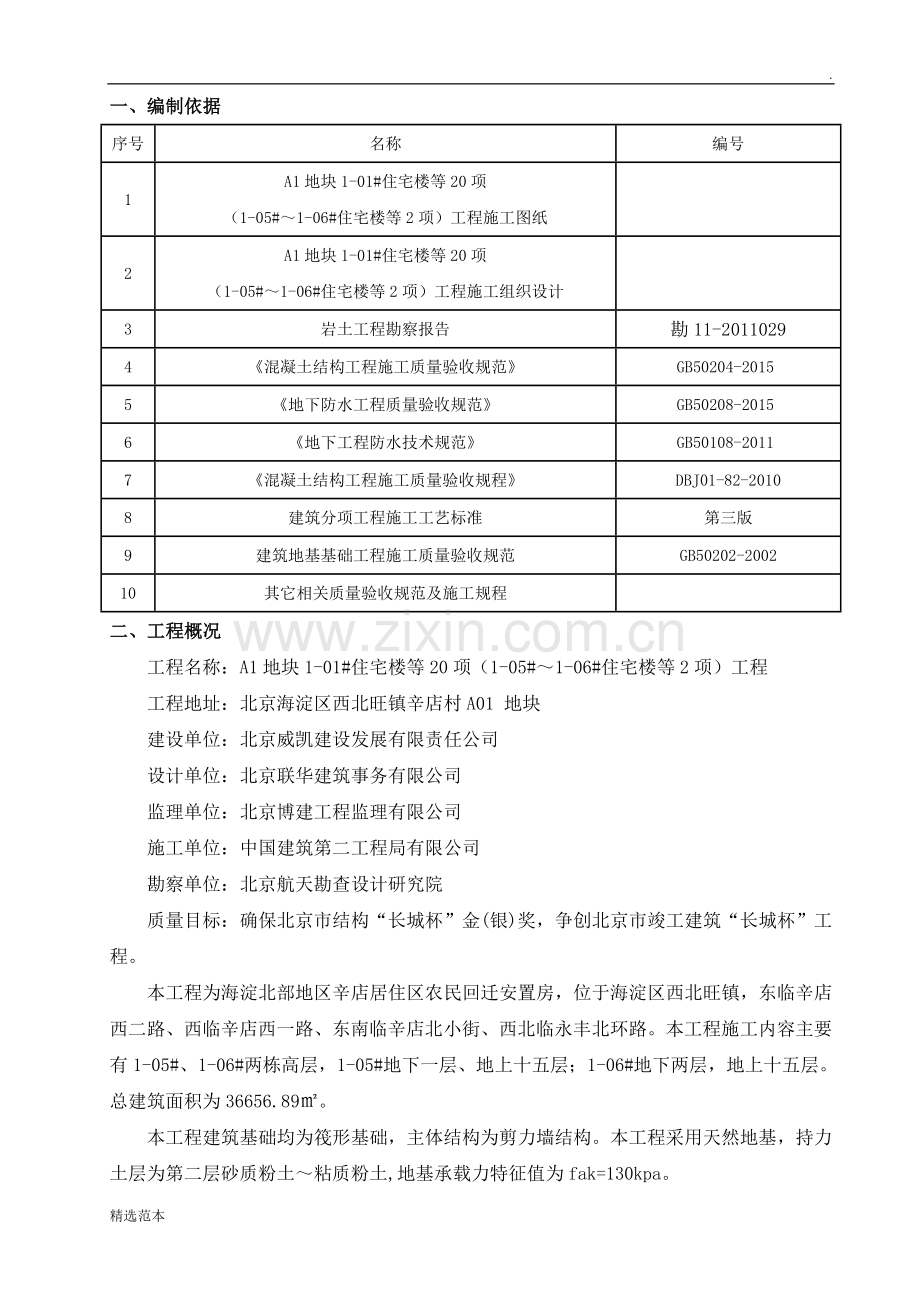

一、编制依据
序号
名称
编号
1
A1地块1-01#住宅楼等20项
（1-05#～1-06#住宅楼等2项）工程施工图纸

2
A1地块1-01#住宅楼等20项
（1-05#～1-06#住宅楼等2项）工程施工组织设计

3
岩土工程勘察报告
勘11-2011029
4
《混凝土结构工程施工质量验收规范》
GB50204-2015
5
《地下防水工程质量验收规范》
GB50208-2015
6
《地下工程防水技术规范》
GB50108-2011
7
《混凝土结构工程施工质量验收规程》
DBJ01-82-2010
8
建筑分项工程施工工艺标准
第三版
9
建筑地基基础工程施工质量验收规范
GB50202-2002
10
其它相关质量验收规范及施工规程

二、工程概况
工程名称：A1地块1-01#住宅楼等20项（1-05#～1-06#住宅楼等2项）工程
工程地址：北京海淀区西北旺镇辛店村A01 地块
建设单位：北京威凯建设发展有限责任公司
设计单位：北京联华建筑事务有限公司
监理单位：北京博建工程监理有限公司
施工单位：中国建筑第二工程局有限公司
勘察单位：北京航天勘查设计研究院
质量目标：确保北京市结构“长城杯”金(银)奖，争创北京市竣工建筑“长城杯”工程。
本工程为海淀北部地区辛店居住区农民回迁安置房，位于海淀区西北旺镇，东临辛店西二路、西临辛店西一路、东南临辛店北小街、西北临永丰北环路。本工程施工内容主要有1-05#、1-06#两栋高层，1-05#地下一层、地上十五层；1-06#地下两层，地上十五层。总建筑面积为36656.89㎡。
本工程建筑基础均为筏形基础，主体结构为剪力墙结构。本工程采用天然地基，持力土层为第二层砂质粉土～粘质粉土,地基承载力特征值为fak=130kpa。
三、钎探目的
本工程采用天然地基，承载力特征值为130kpa，其地基钎探主要根据设计文件及建筑地基基础工程施工质量验收规范进行编制，目的是查探持力层以下下卧层情况，是否有明显不均匀、浅部有无软卧层等现象。如发现地基实际情况与设计要求不符时，及时通知相关单位共同研究处理。
采用机械挖土时严禁扰动基底持力层，施工时应在基础底设计标高以上予留200～400mm厚土层，再用人工挖至槽底标高。如已扰动基底持力层，应通知勘察、设计、监理和业主等有关单位共同协商，并根据具体情况采取处理措施。基槽（坑）开挖后，应通知勘察、设计、监理和业主等有关单位共同进行基槽（坑）检验。基槽检验可用触探或其他方法，当发现与勘察报告和设计文件不一致或遇到异常情况时，应结合地质条件提出处理意见。验槽合格后方可继续施工。
四、施工准备及部署
4.1钎探检验准备
（1）材料要求
砂：一般为中砂。
（2）主要机具
机械打钎：轻便触探器。
全自动地基钎探机：其动力探触是利用一定的落锤能量将一定的圆锥形探头打入土中，根据打入土中的难易程度（贯入度）来判定土的性质的一种原位测试方法，它指适用与砂土、粘性土（包括黄土）人工填土和较松散的颗粒石土。岩石、碎石类土以及含有块石、漂石的粘性土。主要技术参数：1、击锤重量：10KG 2、击锤落距：50cm 3、探杆直径：25mm 4、触探头直径：40mm 5、触探头锥度：60°。
其他：梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
（3）劳动力组织
检验人员2人，测量人员2人，普工6人。
4.3 钎探检验部署
（1）本工程机械挖掘最后一步时预留300mm厚原状土进行人工清槽。人工清理至距基底标高100mm处进行钎探，基底以上100mm钎探不进行记录。结束后进行钎探孔灌砂。
（2）钎探完成后进行人工清槽，根据图纸及图集的相关要求进行积水坑、电梯井及后浇带挖土、清理施工。
（3）提前绘制钎探点平面布置图，确定钎探点位置及顺序编号。
（4）由于工期紧、雨水多，配备足够的工人进行清槽。若遇降雨，应及时组织人员对基底进行覆盖，并对接缝处用土拍压严密。同时在基坑顶四周设置挡水墙、排水沟、集水井，对基坑周边进行排水，防止雨水灌入基坑。基槽面积较大的部位，在基坑适当位置布设集水井，进行排水。
4.4 垫层施工前准备
（1）施工前相关人员熟悉图纸，有问题及时沟通，做好坑中坑位置施工，避免返工现象。
（2）垫层施工前，应提前做好该段基层测量定位工作，基础轴线、标高必须经过检查,并经过验收。
（3）浇筑前，事先与搅拌站办理预拌混凝土委托及申请，委托单应注明单位工程名称、施工部位、混凝土强度等级、开盘时间、配合比、坍落度、要求的初凝时间。
（4）施工前，应对施工段位、施工方法、浇筑顺序、质量要求、安全要求做详细的安全、技术交底，本道工序及相关工序部位检查合格后应填写《混凝土浇灌申请书》，并做好检查督促工作。
（5）检查用电线路，确保施工正常用电，夜间施工保证足够的照明。
（6）准备好浇筑工具及备用工具，检查施工机械的运转是否正确，确保正常施工。
（7）做好混凝土浇筑记录、浇筑过程应避免在雨天施工，若进行夜间施工，需提前向相关部门申请夜间施工许可证。
（8）采用平板式振捣器振捣及机械压光，由专人负责检查、督促，以保证混凝土振捣密实。
4.5 垫层施工部署
（1）结合现场清槽、验槽施工进展情况，抓紧工序衔接，及时展开施工作业。
（2）劳动力组织
组织施工作业班组，拟配备木工20人、混凝土工50人、测量放线6人等。
序号
工种
人数
1
木工
20
2
混凝土工
15
3
测量
2
4
电工
2
（3）机具设备投入
序号
名称
数量
1
尖铁锹
10把
2
平铁锹
15把
3
平板振捣器
2台
4
刮杠
6个
5
木抹子
15个
6
铁抹子
15个
7
胶皮水管
50米
8
雨靴
30双
9
抹光机
2台
五、操作工艺
5.1 钎探工艺流程
放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂
5.2 钎探施工方法和技术要求
（1）按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
（2）机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
（3）记录锤击数：钎扦每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，电梯井内1.5m外，其他位置为2.1m执行，并做地基钎探记录。
（4）拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用红砖盖孔，并编号。
（5）移位：将触探器搬到下一孔位，以便继续打钎。
（6）灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，并验槽通过后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。
（7）整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况，要写在备注栏内。
（8）雨期施工：基土受雨后，不得进行钎探。
5.3 垫层施工方法
1、放垫层边线
因基础底板拟采用240mm厚砖胎模，内用20mm厚DS砂浆抹面后做粘贴3+3自粘型聚酯胎改性沥青防水卷材，通过验收后，抹20厚DS砂浆做防水保护层。故垫层范围为基础底板外边线外300mm。按此标准测放垫层边线。
2、支模
垫层厚度100mm，垫层模板采用50×100木方，具体做法详见下图。

3、做塔饼控制标高
为保证垫层的顶面标高及平整度，边线以及集水坑的位置、标高，浇筑前先做好标高塔饼，塔饼间距3m，浇筑过程中随时检查混凝土高度。并在垫层上表面标高+100mm处拉通线进行垫层标高控制。
4、混凝土浇筑
（1）混凝土采用预拌混凝土，并用罐车直接运至现场，因垫层施工作业面大，混凝土厚度小，为加快浇筑进度，采用汽车泵进行浇筑。混凝土浇筑前须经过开盘鉴定，原材料材质必须符合相应标准。
（2）为方便施工和保证质量，将垫层平面部分和斜面部分的施工分先后进行。首先进行斜坡部分的施工，完成斜坡施工后再进行平面混凝土浇筑。
（3）混凝土浇筑采用平板式振动器进行混凝土振捣，利用3m刮杠刮平，木抹搓平，斜坡部分混凝土用铁抹子人工压实赶光，平面部分混凝土使用抹光机机械收光。
5、养护
垫层混凝土终凝后，加强浇水养护。防止人为践踏破坏混凝土表面，应保证其表面质量符合相关要求，待强度达到1.2MPa后（上人后不留脚印）才可上人行走。
六、质量要求
6.1钎探深度必须符合要求，锤击次数记录准确，不得作假。
6.2钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
6.3允许偏差见下边
现浇结构尺寸允许偏差和检验方法
序号
项 目
允许偏差（mm）长城杯标准
检验方法
1
轴线位置
10
尺量
2
截面尺寸
±5
尺量
3
标高
±5
水准仪
4
表面平整度
3
2m靠尺和塞尺
5
角、线顺直度
3
拉线、尺量
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
七、成品保整措施
1、木方下面应平整夯实，保证木方上部高度及平整。待混凝土强度达到1.2MPa后，拆掉木方。木方外侧每隔2m楔入Φ16短钢筋，入土深度不小于500mm。
2、垫层混凝土采用平板式振动器振捣，振动器在每一位置应连续振动一定时间，一般情况下为25～40S，以混凝土面层均匀出现浆液为准，移动时应成排依次振捣前进，前后位置、排与排之间应相互搭接30～50mm。
3、浇筑混凝土垫层时，必须根据所拉水平线掌握混凝土的铺设厚度，振捣后再次拉水平线检查平整度，去高填平后，再用木刮板以塔饼为标准进行刮平。
4、垫层混凝土浇筑应连续进行，如必须间歇时，间歇时间应尽量缩短，不得超过混凝土的初凝时间。
八、成品保护
1、混凝土垫层施工应保证外边线尺寸、表面平整度、顶面标高、集水坑及电梯坑边坡的位置。
2、混凝土达到设计强度，表面平整光洁，边角平直方正，无缺楞掉角和开裂塌陷现象，混凝土浇筑后由专人负责看护，防止造成人为破坏。
3、垫层施工完后进行检查验收，对损坏和不符合技术要求的要及时处理。
4、混凝土施工加强基底保护，防止扰动地基，确保基土质量符合设计要求。
5、钎探完成后，钎孔上盖砖，并应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。
九、应注意的质量问题
1、遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。
2、记录和平面布置图探孔位置填错：
（1）将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。
（2）在记录表上用有色铅笔将不同的钎孔(锤击数的多少)分开。
（3）在钎探点平面布置图上，注明过硬或过软孔号的位置。遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。
十、安全措施
1认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好完全帽，严禁吸烟，提高职业健康安全意识。
2专业工长负责钎探的实施，并做好原始记录。操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。
3 基坑周围地面上搭设安全防护栏杆。禁止在地面上直接往坑内扔重物，防止发生意外。
4 基坑上下坡道应保证安全防滑，及时打扫清理，防止发生人员上下滑倒、跌落。
5 施工完的区段应作到工完场清，施工所用的机具材料应及时清理回收。
6 应遵守北京市有关施工作业时间，混凝土浇筑时间尽量安排在正常工作时间，避免夜间施工发生扰民。
7 施工现场场地、车辆行使道路应经过压实平整，适量洒水防止尘土飞扬。
8 夜间施工按规定安设照明设施；特殊地段应设置警示灯和安全标志。
9 工人进入施工现场必须佩戴安全帽。
十一、试验工作计划
1、对进场预拌混凝土拌和物的质量，每车应目测检查和随机抽样进行坍落度检验，不符合规定要求的混凝土做退场处理。
2、为确保混凝土强度等级符合设计要求，混凝土运到现场后，在现场留置尺寸为100×100×100mm的混凝土试块用于检查结构构件混凝土强度。
3、取样与试件留置符合下列规定：
（1）在现场按每100m3取样制作两组标养试块（一组试压、一组备用），不足100m3时，按100m3考虑。
（2）抽检试件时，应记录好车号及抽检时间等情况，并全部见证。
