工程技术交底书
主送单位
雁门关隧道2#工区技术室
日 期
2011-3-3
工程名称
水沟电缆槽施工交底
图 号

为了使水沟电缆槽几何尺寸准确、预埋件位置正确、线形平顺美观，请严格按以下交底要求施工：
一、凿毛、基底清理、冲洗
两侧矮边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证施工后的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。因此在电缆槽施工前，首先用风镐将矮边墙与电缆槽结合面凿毛，然后将水沟和电缆槽基底的松碴、杂物、淤泥清理，最后用高压水把凿毛后边墙结合面和基底冲洗干净。
二、模板安装

水沟电缆槽尺寸图
编制者

复核者

接收单位

接收者

工程技术交底书
主送单位
雁门关隧道2#工区技术室
日 期
2010-3-3
工程名称
水沟电缆槽施工交底
图 号

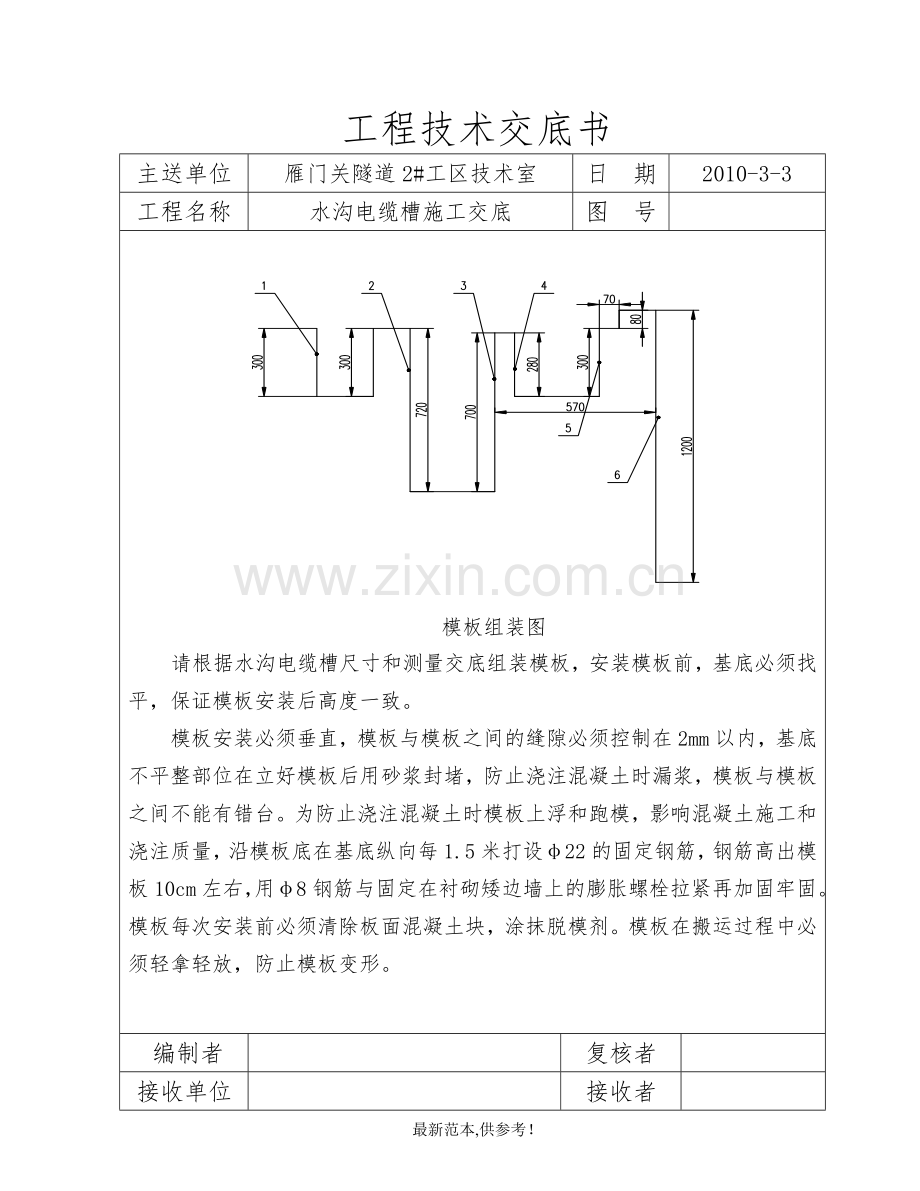

模板组装图
请根据水沟电缆槽尺寸和测量交底组装模板，安装模板前，基底必须找平，保证模板安装后高度一致。
模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在立好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。为防止浇注混凝土时模板上浮和跑模，影响混凝土施工和浇注质量，沿模板底在基底纵向每1.5米打设φ22的固定钢筋，钢筋高出模板10cm左右，用φ8钢筋与固定在衬砌矮边墙上的膨胀螺栓拉紧再加固牢固。模板每次安装前必须清除板面混凝土块，涂抹脱模剂。模板在搬运过程中必须轻拿轻放，防止模板变形。

编制者

复核者

接收单位

接收者

工程技术交底书
主送单位
雁门关隧道2#工区技术室
日 期
2010-3-3
工程名称
水沟电缆槽施工交底
图 号

三、预埋件埋设
1、电缆槽泄水孔纵向每3～5米两侧各设一个，采用φ50塑料泄水管（或φ42钢管），电缆槽泄水管在施工电缆槽底混凝土时安装，要定位牢固，孔口采用土工布封堵，防止浇注混凝土时泄水管跑位或混凝土灌入孔内。
2、横向泄水孔纵向每6米两侧各设一个，采用φ100塑料泄水管，横向φ100塑料泄水管在施工电缆槽底混凝土时安装，在无水地段必须用凿子把泄水孔凿出，有水和水大地段必须用潜孔钻把泄水孔钻透，保证横向泄水孔与衬砌泄水孔连通，要定位牢固，孔口采用土工布封堵，防止浇注混凝土时塑料泄水管跑位或混凝土灌入孔内。
3、引水管纵向每30米两侧各设一个，采用φ100塑料泄水管，引水φ100塑料泄水管在施工水沟沟底混凝土时安装，φ100塑料泄水管在安装排水沟壁模板时与模板要定位牢固，孔口采用土工布封堵，防止浇注混凝土时塑料泄水管跑位或混凝土灌入孔内。混凝土拆摸后及时找出孔位并疏通。
4、隧道两侧每隔100米预埋50mm×4mm镀锌铬扁钢，扁钢引至信号电缆槽内，伸出电缆槽不小于50mm。扁钢在施工水沟沟底混凝土时安装。示意图如下：

编制者

复核者

接收单位

接收者

工程技术交底书
主送单位
雁门关隧道2#工区技术室
日 期
2010-3-3
工程名称
水沟电缆槽施工交底
图 号

5、隧道右侧侧沟沟底以下300mm通长埋设40mm×4mm扁钢一根，作为电力及接触网接地使用，引出地面时采用40mm×4mm2级热浸镀锌扁钢，便于通长扁钢焊接，引出地面扁钢外露距离不小于80mm，并在端部预留φ16mm孔。扁钢在施工水沟沟底混凝土时安装。示意图如下：

接触网引出点与电力引出点里程为：
接触网引出点里程
电力引出点里程
序号
里程
序号
里程
序号
里程
1
DK115+960
7
DK117+460
1
DK116+525
2
DK116+260
8
DK117+760
2
DK117+460
3
DK116+560
9
DK118+060

4
DK116+260
10
DK118+360

5
DK116+860
11
DK118+660

6
DK117+160
12
DK118+960

编制者

复核者

接收单位

接收者

工程技术交底书
主送单位
雁门关隧道2#工区技术室
日 期
2010-3-3
工程名称
水沟电缆槽施工交底
图 号

6、通信机械室过轨管在浇筑水沟底混凝土时安装，钢管内径φ80mm，表层喷塑，安装4根，内穿φ2.0mm铁线并在两端各预留1m以备穿缆使用，并用软布封堵。
7、电力变电室过轨管在浇筑水沟底混凝土时安装，埋设φ150mm热镀锌钢管3根，φ100mm热镀锌钢管7根，内穿φ2.0mm铁线并在两端各预留1m以备穿缆使用，并用软布封堵。
四、混凝土施工
1、水沟、电缆槽槽身为C25混凝土。
2、由于水沟侧壁薄，可以采用小型振动棒或φ25钢筋插捣密实，在插捣过程中注意对的塑料泄水管保护，避免对其损坏。并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。
五、注意事项
1、为保证路面净宽，在模板定位时严格按交底尺寸控制，施工时必须保证模板垂直、槽壁厚度和槽内净空尺寸。
2、电缆槽、排水沟混凝土施工时注意预埋泄水管的安装和疏通，防止混凝土堵塞管孔。浇注过程要加强保护，不能损坏和偏位。

编制者

复核者

接收单位

接收者
