施工现场主体结构实体检测方案.doc

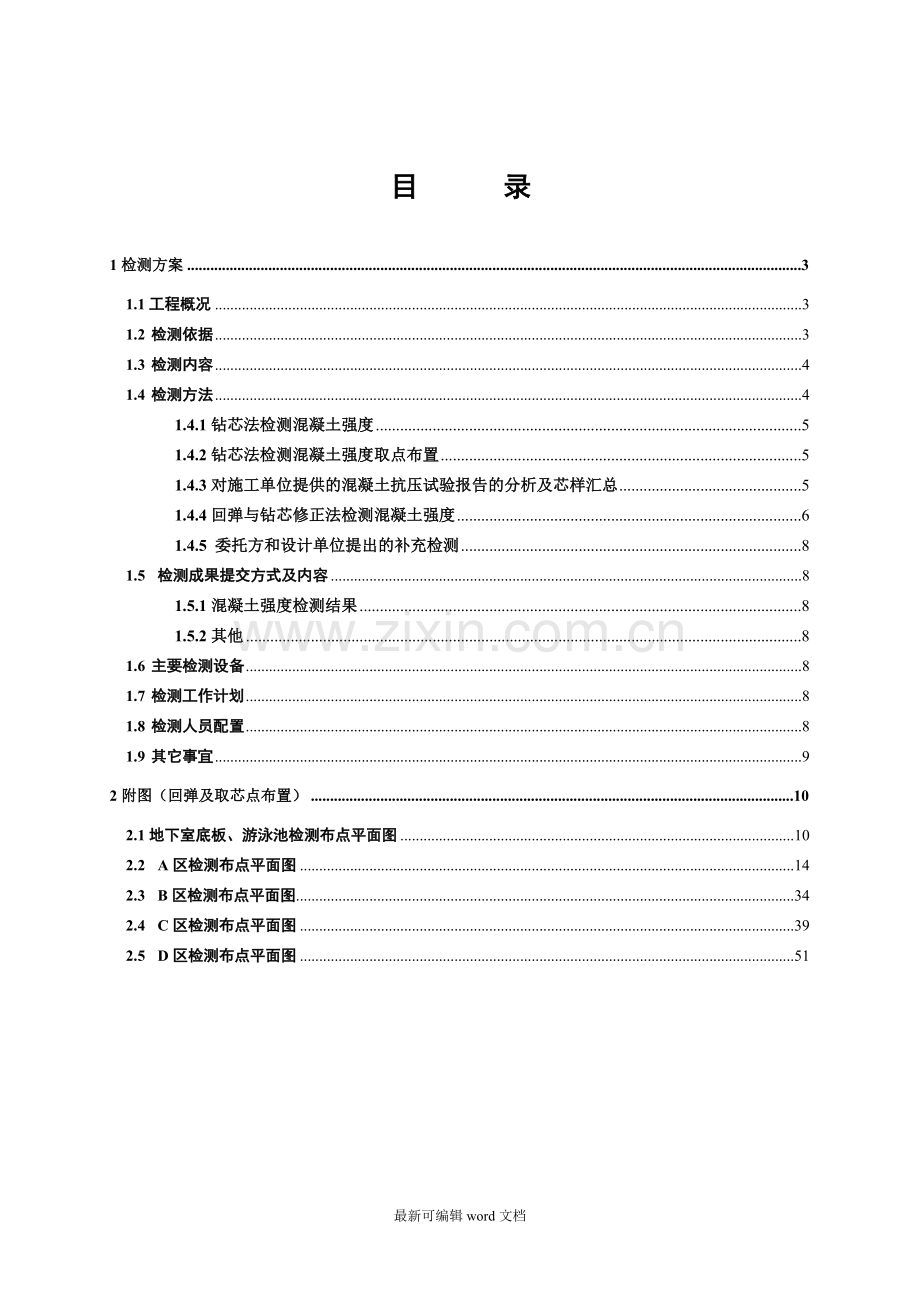

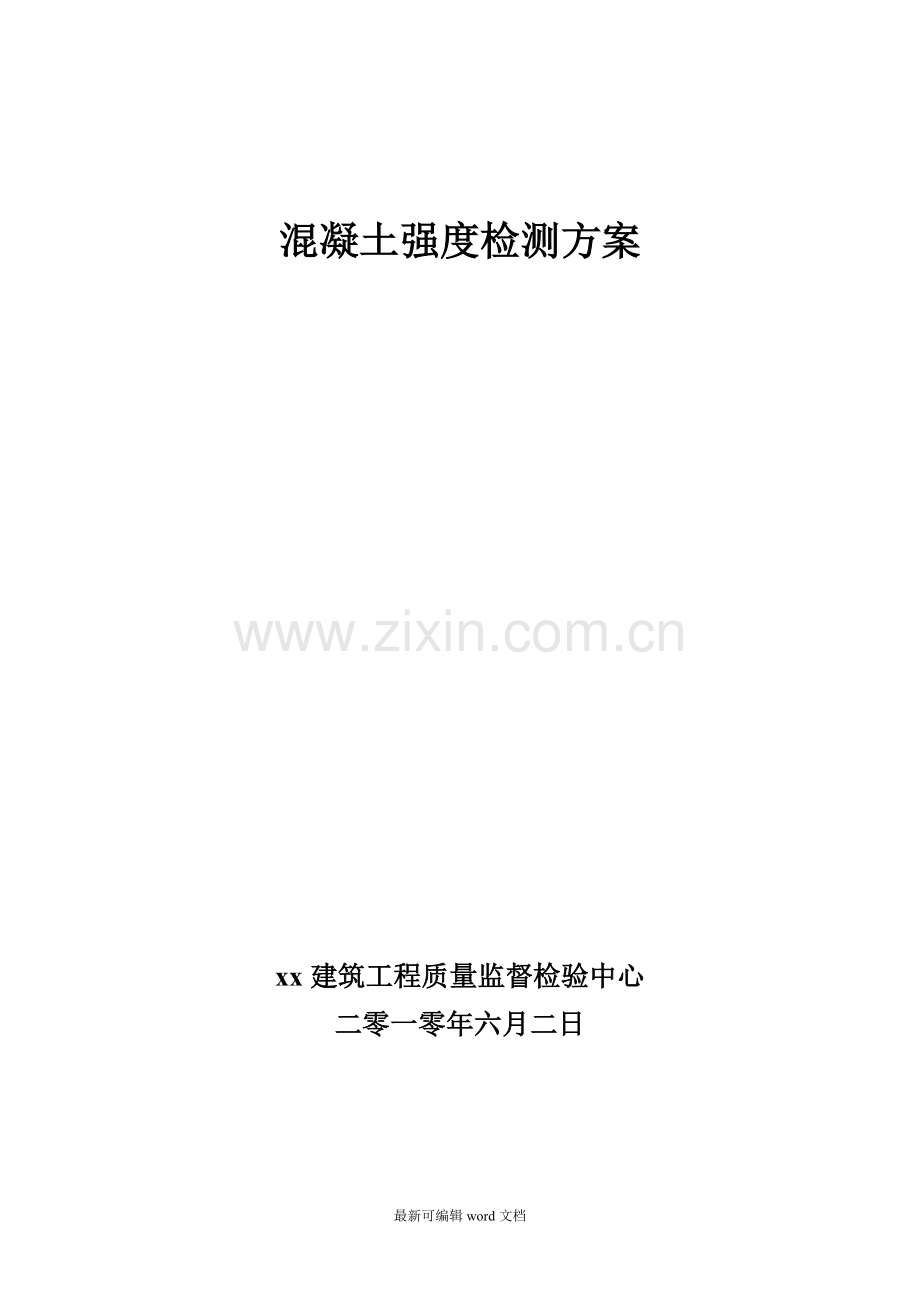

混凝土强度检测方案xx建筑工程质量监督检验中心二零一零年六月二日目 录1检测方案31.1工程概况31.2 检测依据31.3 检测内容41.4 检测方法41.4.1钻芯法检测混凝土强度51.4.2钻芯法检测混凝土强度取点布置51.4.3对施工单位提供的混凝土抗压试验报告的分析及芯样汇总51.4.4回弹与钻芯修正法检测混凝土强度61.4.5 委托方和设计单位提出的补充检测81.5 检测成果提交方式及内容81.5.1混凝土强度检测结果81.5.2其他81.6 主要检测设备81.7 检测工作计划81.8 检测人员配置81.9 其它事宜92附图（回弹及取芯点布置）102.1地下室底板、游泳池检测布点平面图102.2 A区检测布点平面图142.3 B区检测布点平面图342.4 C区检测布点平面图392.5 D区检测布点平面图51 1检测方案1.1工程概况Xxxxxx工程位于xxxxxxxxx，主楼地上十二层，主体为钢筋混凝土框架剪力墙结构，基础为筏板基础；裙房地上二、三、四层，结构形式为钢筋混凝土框排架结构，基础型式为筏板基础和独立基础。主楼及裙房均有地下一层，标高-5.500.该工程建设单位为xxx，设计单位是中xxxxxxx，施工单位为xxxxx。施工单位在混凝土抗压强度试件送检中有多个批次强度不满足设计强度等级要求，为保证结构安全，xxxxx基建处委托xxxxx工程质量监督检验中心对全结构混凝土强度进行检验。图1xxxxxxx平面布置图1.2 检测依据 根据委托方要求，该工程检测依据下列国家、行业标准规范和xx建筑工程质量监督检验中心的检验细则。1、委托方委托事项要约；2、建筑结构检测技术标准（GB/T 50344-2004）；3、混凝土结构工程质量施工质量验收规范 (GB 50204-2002)；4、钻芯法检测混凝土抗压强度技术规程（CECS 03：2007）；5、回弹法检测混凝土抗压强度技术规程（JGJ/T 23-2001）；6、混凝土结构设计规范（GB 50010-2002）；7、设计图纸及相关施工资料。1.3 检测内容 xxxxxxx的检测工作内容为：钢筋混凝土构件的混凝土强度抽样检测（全结构）。1.4 检测方法 从设计图纸中可以看出，该结构混凝土设计强度等级较多（C15、C25、C30、C40、C45、C50、C60等）。该工程混凝土强度等级分布如下：C15用于钢筋混凝土基础的垫层。C25用于圈梁、过梁、构造柱、设备基础。C30用于基础、框架梁板、地下室中与内墙相重叠的柱子、楼梯，地下室中内墙(非剪力墙）顶标高在-0.165m及以上的地下室顶板。C40高层部分柱子和剪力墙（标高在36.0m51.05m）及裙房部分的柱子。C50高层部分柱子和剪力墙（标高在22.0m25.5m）。C60高层部分柱子（标高在-5.50m22.0m）和剪力墙。C30防水混凝土用于地下室底板、水池底板、水池顶板、水池侧壁、电梯基坑、地下室外墙、内墙、剪力墙与地下室外墙重合部分。顶标高在-0.165m以下的地下室顶板及相连的反檐。从图纸可以看出，xxxxxxxx工程按区划分A区与B、C区及D区结构形式不同，且混凝土强度等级也不同，按区划分情况见下表：表1 xxxxxxxx工程A区混凝土设计强度汇总表 标号部位标号基础底板C30剪力墙C30/C60(-16)C50(79层)C40（1012层)梁C30顶板C30/屋面板C40柱C30/C60(-16)C50(78层)C45（912层)楼梯C30表2 xxxxxxxx工程B及C区混凝土设计强度汇总表标号部位标号基础底板C30梁C40顶板C40柱C40表3 xxxxxxxx工程D区混凝土设计强度汇总表 标号部位标号独立柱C30柱C40顶板、底板墙C40池壁C40根据本结构的实际情况，拟采用回弹与钻芯修正法检测混凝土强度，一方面使用非破损方法可以大量测试而不损坏结构；另一方面又可以利用钻芯法提高非破损检测的测强精度，二者相辅相成，优势互补。钻芯法检测点主要布置图见附图。 1.4.1钻芯法检测混凝土强度采用钻芯法检测混凝土强度时遵守下述规范的规定：1) 建筑结构检测技术标准（GB/T 50344-2004）；2) 钻芯法检测混凝土强度技术规程（CECS 03：2007）；3) 建筑工程质量监督检验中心细则钻芯法检测混凝土强度细则钻芯法检测混凝土强度在现场钻取混凝土芯样，在试验室加工成混凝土芯样试件，测定芯样试件的抗压强度。芯样试件抗压强度测定时，使用xx建筑工程质量监督检验中心的试验机。根据本工程的特点，钻取芯样的直径确定为100mm，为避免钢筋损伤芯样直径可适当减小，当必须70mm。xx建筑工程质量监督检验中心的检测报告提供每个芯样试件的取样位置和换算抗压强度值。1.4.2钻芯法检测混凝土强度取点布置钻芯法检测工程结构混凝土强度具有直接、可靠、精度高等特点，本次取芯位置的布置在构件无缺陷、无损伤且具有代表性的部位，着重布置在由施工单位提供试验报告中所标识的部位，且满足按检测批进行混凝土强度的抽样检测的相关规定。抽检构件的数量不少于建筑结构检测技术标准（GB/T 50344-2004）规定的最小样本容量，取样位置基本均匀分布在检测批构件上。1.4.3对施工单位提供的混凝土抗压试验报告的分析及芯样汇总构件名称批次百分率底板31%底板墙、顶板6%柱芯2%顶板、梁、楼梯13%楼梯、墙体2%柱19%剪力墙8%垫层2%设备基础、构造柱、过梁15%女儿墙2% 表4试验报告中混凝土强度不足位置分区图及构件分布表从分布表可以看出，A区涉及的混凝土抗压强度不满足设计等级强度较多，依次为B区、D区、C区；从构件类型分布情况看，底板、柱、A区的构造柱、过梁试验报告中抗压强度不满足设计等级较多。故取芯样的位置重点复测施工单位提供的试验报告混凝土强度不足的部位及构件。表5 xxxxxxxx工程拟取芯样汇总表构件类型楼层地下一层底板梁、顶板柱墙其他A区91221186B 区12/C区12/D区/63（池壁）/其他部位/6（构造柱、圈梁）/总计105个取芯数量根据结构实际情况可酌情增减。1.4.4回弹与钻芯修正法检测混凝土强度根据本结构的具体情况，拟采用回弹与钻芯修正法检测构件混凝土的强度。采用回弹与钻芯修正法检测混凝土强度时遵守下述规范的规定：1) 建筑结构检测技术标准（GB/T 50344-2004）；2) 钻芯法检测混凝土强度技术规程（CECS 03：2007）；3) 回弹法检测混凝土抗压强度技术规程（JGJ/T 23-2001）；4) xx建筑工程质量监督检验中心检验细则回弹法检测混凝土抗压强度细则5) xx建筑工程质量监督检验中心细则钻芯法检测混凝土强度细则。回弹与钻芯修正法检测混凝土强度时，回弹检测使用xx建筑工程质量监督检验中心HT225 型回弹仪；现场钻取芯样，加工成芯样试件在试验机上测定试件实际的抗压强度；用芯样试件的抗压强度修正或验证回弹换算强度。按检测批进行混凝土强度的抽样检测。每个检测批抽检构件的数量不少于建筑结构检测技术标准（GB/T 50344-2004）规定的最小样本容量，回弹测区数量满足建筑结构检测技术标准（GB/T 50344-2004）关于推定区间的要求（按回弹法检测混凝土抗压强度技术规程（JGJ/T 23-2001）的规定，抽检构件的数量不少于构件总数的1/3，测区数量为100个）。根据本工程的特点，钻取芯样的直径确定为（100mm，为避免钢筋损伤芯样直径70mm。）在回弹的测区中钻取芯样，加工成芯样试件，每个检验批芯样试件的数量不少于6、9个（保证符合建筑结构检测技术标准（GB/T 50344-2004）关于总体修正，对应样本修正的精度要求）。采取总体修正量的修正方法（采取总体修正系数的修正方法，对应样本修正量的方法，对应样本修正系数的方法，一一对应修正系数的方法）对回弹换算强度进行修正。xx建筑工程质量监督检验中心的检测报告提供每个芯样试件的取样位置和换算抗压强度值，并提供检测批芯样换算抗压强度样本的平均值及其推定区间和样本的标准差S，提供检测批回弹换算强度样本平均值和计算得到的修正量（修正系数）、并提供对应回弹测区的换算强度和修正系数，修正量此外，xx建筑工程质量监督检验中心的检测报告提供每个构件经过修正的换算抗压强度的平均值、样本标准差或最小测区换算抗压强度和该构件混凝土强度的推定值；同时提供检测批换算抗压强度样本的平均值、标准差S和检测批的推定强度。表6xxxxxxxx工程拟进行回弹的构件汇总表构件类型楼层梁板柱墙A区1206011060B 区401238/C区501640/D区/1210（池壁）地下一层90总计658检测构件实际位置与委托方协商后，现场确定。构件回弹数量根据现场情况，在保证按批检测数量满足的情况下，会进行增减。1.4.5 委托方和设计单位提出的补充检测根据委托方和加固设计单位的具体要求，对指定部位、指定项目进行补充检测。1.5 检测成果提交方式及内容检测鉴定成果将以检验报告的形式提交给委托方，检测鉴定成果主要包括如下内容：1.5.1混凝土强度检测结果1) 地下一层底板、梁、顶板、柱等混凝土强度检测结果；2) A区一层至十二层柱、梁、板、剪力墙混凝土强度检测结果；3) B区梁、板、柱等混凝土强度检测结果；4) C区梁、板、柱等 混凝土强度检测结果；5) D区独立柱基础等混凝土强度检测结果；6) 混凝土强度与设计要求进行比对情况汇总及检测结论。1.5.2其他 根据委托方要求对检测结果进行解释、说明及提供其他相关咨询服务。1.6 主要检测设备本工程所使用的所有仪器均经过有关部门标定且合格，并在标定合格的有效期内，检测期间保证仪器、设备是正常工作状态，主要仪器、设备清单如下：1、 混凝土回弹仪 2、钻芯机 3、卷尺 4、磁感仪等1.7 检测工作计划自合同生效、委托方具备检测条件之日起，15天提交检测报告，工作计划安排如下：1、 现场布点、作业图准备、人员安排、实施方案落实： 1天；2、 混凝土芯样取芯点、回弹法测区准备： 1天；3、 钻取混凝土芯样检测 、回弹检测 8天；4、 数据处理、检测报告初稿（与检测同步进行） 13天；5、 补充检测 3 天；6、 检测报告定稿、审核、批准、装帧 2 天；共计： 15 天。由于工期紧，为保证保质保量完成任务，委托方应保证夜晚加班条件。由于委托方原因，不能进入现场，工期应顺延。1.8 检测人员配置本次检测项目组主要成员由9人组成，由xxx担任组长。检测人员名单、职称、学历及职责如下： 表7检测项目组组成人员表序号姓名职称备注1项目负责2项目顾问3项目负责/结构现场检测4数据处理/计算分析5结构现场检测6结构现场检测7数据处理/计算分析8结构现场检测9工程师结构现场检测10现场辅助人员若干公正性声明1、项目参加人员与当事各方无影响检测公正性的关联关系；2、项目参加人员均为本中心备案在册人员；3、检测仪器均有计量校准证书，设备状态良好；4、数据处理及结构分析软件均为正版软件。5、项目参加人员与后续加固、处理无影响检测公正性的关联关系。1.9 其它事宜1、委托方提供工程设计图纸等有关技术资料。2、委托方协助办理进入现场的手续，为顺利进入现场提供方便，并协调相关施工单位做好剔凿等准备工作，为后续检测提供工作面。3、现场检测时，委托方提供水、电、梯子等安全辅助设备。4、如委托方有指定的检测构件和检测项目，请提前3天告知检测方。5、检测前，请委托方就现场有关注意事项书面告知检测项目负责人，检测人员将严格遵守这些规定和要求。2附图（回弹及取芯点布置）2.1地下室底板、游泳池检测布点平面图图2-1地下室底板、游泳池墙回弹、取芯检测布点平面图图2-2 地下室顶板回弹、取芯检测布点平面图图2-3地下室顶梁回弹、取芯检测布点平面图图2-4地下室剪力墙、柱回弹、取芯检测布点平面图2.2 A区检测布点平面图图2-5 A区 1-2层板回弹取芯位置图图2-6 A区 1-2层梁回弹取芯位置图图2-7 A区 1-2层墙回弹取芯位置图图2-8 A区 1-2层柱回弹取芯位置图图2-9 A区 3层板回弹取芯位置图图2-10 A区 3层梁回弹取芯位置图图2-11 A区 3层墙回弹取芯位置图图2-12 A区 3层柱回弹取芯位置图图2-13 A区 4层板回弹取芯位置图图2-14 A区 4层梁回弹取芯位置图图2-15 A区 4层墙回弹取芯位置图图2-16 A区 4层柱回弹取芯位置图图2-17 A区5、6层板回弹取芯位置图图2-18 A区5、6层梁回弹取芯位置图图2-19 A区5、6层墙回弹取芯位置图图2-20 A区5、6层柱回弹取芯位置图图2-21 A区712层板回弹取芯位置图图2-22 A区712层梁回弹取芯位置图图2-23 A区712层墙回弹取芯位置图图2-24 A区712层柱回弹取芯位置图2.3 B区检测布点平面图图2-25 B区标高4.75m板回弹取芯位置图图2-26 B区标高4.75m梁回弹取芯位置图图2-27 B区标高4.75m柱回弹取芯位置图图2-28 B区标高10m板回弹取芯位置图图2-29 B区标高10m梁回弹取芯位置图图2-30 B区标高10m柱回弹取芯位置图2.4 C区检测布点平面图图2-31 C区一层板回弹取芯检测布点平面图图2-32 C区一层梁回弹取芯检测布点平面图图2-33 C区一层柱回弹取芯检测布点平面图图2-34 C区二层板回弹取芯检测布点平面图图2-35 C区二层梁回弹取芯检测布点平面图图2-36 C区二层柱回弹取芯检测布点平面图图2-36 C区三层板回弹取芯检测布点平面图图2-37 C区三层板回弹取芯检测布点平面图图2-38 C区三层梁回弹取芯检测布点平面图图2-39 C区三层梁柱回弹取芯检测布点平面图图2-40 C区网球馆网架底柱回弹取芯检测布点平面图图2-41 C区网球馆网架底梁回弹取芯检测布点平面图2.5 D区检测布点平面图图2-42 D区柱子回弹取芯检测布点平面图xx建筑工程质量监督检验中心2010.6.2此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
