安徽某高速公路施工组织设计方案.doc

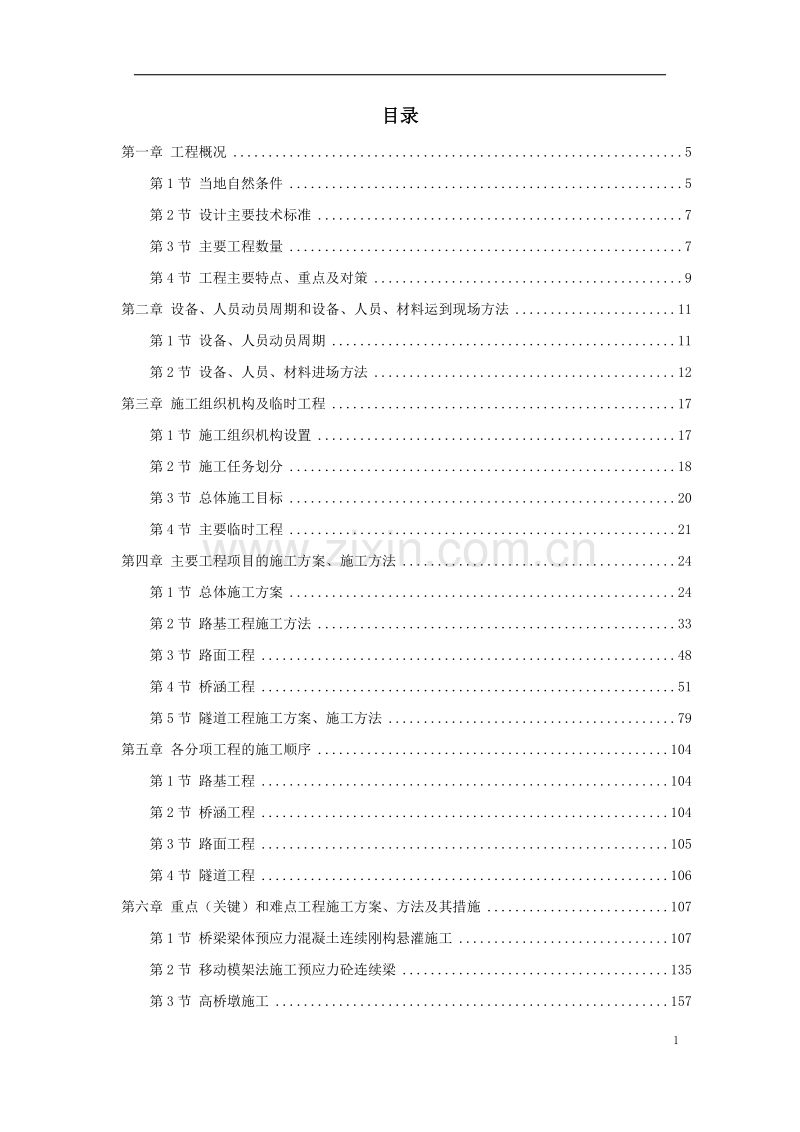

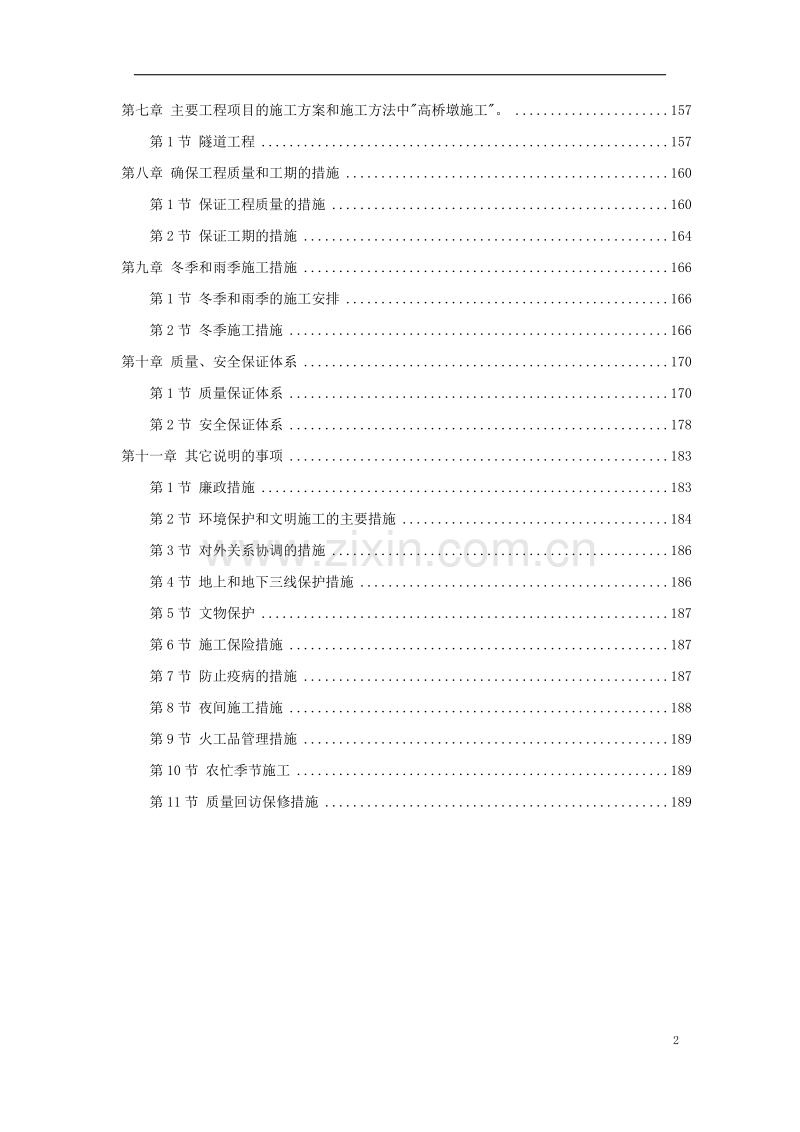

目录第一章 工程概况5第1节 当地自然条件5第2节 设计主要技术标准7第3节 主要工程数量7第4节 工程主要特点、重点及对策9第二章 设备、人员动员周期和设备、人员、材料运到现场方法11第1节 设备、人员动员周期11第2节 设备、人员、材料进场方法12第三章 施工组织机构及临时工程17第1节 施工组织机构设置17第2节 施工任务划分18第3节 总体施工目标20第4节 主要临时工程21第四章 主要工程项目的施工方案、施工方法24第1节 总体施工方案24第2节 路基工程施工方法33第3节 路面工程48第4节 桥涵工程51第5节 隧道工程施工方案、施工方法79第五章 各分项工程的施工顺序104第1节 路基工程104第2节 桥涵工程104第3节 路面工程105第4节 隧道工程106第六章 重点（关键）和难点工程施工方案、方法及其措施107第1节 桥梁梁体预应力混凝土连续刚构悬灌施工107第2节 移动模架法施工预应力砼连续梁135第3节 高桥墩施工157第七章 主要工程项目的施工方案和施工方法中高桥墩施工。157第1节 隧道工程157第八章 确保工程质量和工期的措施160第1节 保证工程质量的措施160第2节 保证工期的措施164第九章 冬季和雨季施工措施166第1节 冬季和雨季的施工安排166第2节 冬季施工措施166第十章 质量、安全保证体系170第1节 质量保证体系170第2节 安全保证体系178第十一章 其它说明的事项183第1节 廉政措施183第2节 环境保护和文明施工的主要措施184第3节 对外关系协调的措施186第4节 地上和地下三线保护措施186第5节 文物保护187第6节 施工保险措施187第7节 防止疫病的措施187第8节 夜间施工措施188第9节 火工品管理措施189第10节 农忙季节施工189第11节 质量回访保修措施189工程概况A至B（黄尾）高速公路是国家重点公路规划中的C 至D 公路的一段。同时也是安徽省公路主骨架规划中“西纵”（即亳州阜阳A安庆东至公路）的重要组成路段。起点接阜阳至A高速，终点接B（黄尾）至潜山高速公路，全长72.287 公里。 A至B（黄尾）高速公路采用山岭重丘区高速公路，起点K0+000 至K36+820采用100 公里/小时，路基宽26 米；K36+820 至终点K72+200 段采用80 公里/小时，路基宽24.5 米。全线共划分为10 个合同段。 本合同段为第8 合同段，起止桩号为YK59+340（ZK59+300）YK63+830（ZK63+810），合同段全长4.49 公里。 第一节 当地自然条件1、地形、地貌与地质条件 本合同段沿线属大别山区，地形陡峻，起伏剧烈，本段路线所经地区地形地貌复杂多样，大致可分为江淮丘陵岗地区和山岭重丘区。本标段按形态成因属褶断侵蚀型中山，由上太古界至元太古界中、深变质岩组成，受构造控制明显，褶皱和断裂发育，山丘缝峦叠嶂，沟壑纵横，山顶多呈尖或尖园状，山脊狭窄，常见峡谷，谷底基岩裸露。沿线植被主要为水稻，大部区域为林地。 2、气象、水文条件 项目区域位于北亚热带湿润季风气候区，具有季风显著、四季分明、气候温和、雨量充沛、光照充足、无霜期长等气候特点，但由于冷暖气团活动和交锋频繁以及地形复杂多样等因素，常有旱、涝、风、雹等自然灾害发生。区域内年平均气温14.516，一年中13 月及12月气温较低，月平均气温1.53.9，最低气温-17.4；68 月气温最高，平均24以上，最高气温43.3。项目区域无霜期211254 天。年平均降水量1153.61450mm，四季降水依夏、春、秋、冬递减。梅雨期一般在6 月下旬7 月中旬。 沿线所经区域属淮河水系。主要地表水体有磨子潭水库、太阳河。区内洪涝灾害多发生在梅雨季节，下水资源较为贫乏。主要的地下水有松散岩类孔隙水、基岩裂隙水和红层孔隙裂隙水，各类地下水对混凝土基本无腐蚀性。 3、交通、通讯及水电条件 本标段线路一侧有X069 县道，本标段线路与县道X069 交错并行，施工道路可尽量利用X069 县道。 工程所在地无线通讯信号良好，沿县道X069有电话线经过，通讯比较方便。 本标段位于磨子潭水库附近，施工用水比较方便。 本标段附近有多条10KV、35KV高压电，可满足各个工点施工用电需要。 第一节 设计主要技术标准公路等级：高速公路； 计算行车速度：80km/h； 路基宽度：全部采用分离式路基宽12.25m。 第一节 主要工程数量工程项目单位数量开挖土方49046开挖石方132118路基工程填方（利用土方）10436填方（利用石方）30271路基借土填方17291台后回填20007桥梁工程特大桥m/座3982.76/4大桥m/座1279.6/5小桥m/座54.08/2隧道工程分离式隧道单m/座2115/1涵洞通道涵洞m/座61.5/1路面工程级配碎石基层15cm24147铺草皮7844.19防护工程挡土墙（M7.5 浆砌片石）3151.37挡土墙（C20 混凝土）1469.6锚杆Kg64931.82开挖土石方32309改河、改路、砂砾垫层20cm6681.6改渠工程级配碎石基层15cm/20cm5934/10797水泥混凝土面板厚22cm5275第一节 工程主要特点、重点及对策1、 工程特点 标段内沿线地形起伏较大，施工用地紧张，科学、合理地布置施工场地、拌合站和预制场、施工便道是保证工程顺利进行的重要因素。 本标段桥隧相连，施工干扰较多，合理安排各项工程施工顺序非常重要。 本标段桥梁类型多，有预制梁、挂篮悬臂浇注、移动模架造桥机灌注，工程量很大，须根据现场协调好各个桥梁的施工顺序，做到均衡生产，确保工期。 根据我公司南京长江三桥移动模架施工的实际经验，磨子潭12 号桥、磨子潭13 号桥移动模架施工的工期较长，将成为本标段施工的控制工期工程，施工中必须合理安排，抓紧施工。 由于本合同段需向汪岔岭隧道弃方借方，因此本合同段路基填筑受汪岔岭隧道施工进度的影响。 2、 工程重点 本标段桥梁悬浇法施工共有22 个“T”构，移动模架法施工磨子潭12 号桥、磨子潭13 号桥，需要配备的移动模架（2 套）和挂篮（16 套）等施工设备较多，是本标段施工的重点之重点。 本路段穿越高山和深谷，高桥墩较多，个别桥墩高度达70 多米，高墩爬模施工是桥梁施工的一个重点。 本标段的填石路基工程质量控制是路基施工的重点。 汪岔岭隧道明洞段采用明挖法施工，暗洞均采用新奥法施工，隧道施工安全、快速进洞以及其它不良地质地段也是本标段的重点。 3、 施工对策 通过以上特点、重点分析，确定了本工程的关键环节，并初步制定了相应的组织措施(详细的施工方案与方法在相关章节中给予说明)： 针对本标段桥多、墩高的特点，从我公司已完工工地整建制的调入3 个有丰富的类似桥梁施工经验的专业桥梁队；调入足够的施工机械设备，确保配备爬模9 套、移动模架2 套、挂篮16 套，并同时多开工作面，加快施工进度，确保总工期。 开工后先施工磨子潭12 号桥、磨子潭13 号桥的下部结构，抓紧移动模架的进场组拼工作；磨子潭7 号桥的高墩也抓紧开工，使挂篮悬浇施工尽早进行。 编制好大桥实施性施工组织设计。对临时设施、模板等提前作好设计，使用前要经安全技术鉴定，制定操作规程，对上岗人员进行培训，并认真做好技术交底。 严格遵守业主及当地政府对本工程环保及水土保持、文明施工要求，制定文明施工及交通组织规划方案，确立以人为本的思想，采取一切措施减少扰民。 隧道进洞前根据地质情况，采取恰当、有效措施做好边仰坡的加固处理，确保洞口围岩的稳定。针对隧道断层破碎带等不良地质状况，采取超前地质钻探及地质预报方法，提前探明地质状况，做到未雨绸缪。施工中根据地质情况变化及时调整隧道爆破及初期支护方案，遵循“短进尺、弱爆破、强支护、快封闭、勤量测”的施工原则。 在狠抓工程重点的同时，投入充足的劳动力和精良的机械设备，合理安排工期，严密组织施工，确保标段总工期目标实现。 设备、人员动员周期和设备、人员、材料运到现场方法第一节 设备、人员动员周期若我公司中标，在接到中标通知后，5 天内项目主要管理人员和技术人员进场，着手落实驻地的生产生活临时设施和电力、电信及试验室的安装等。同时进行路线复测及各种有关材料的取样试验；报监理工程师批准后签署有关材料的购货合同以及编制实施性施工组织设计。 施工前期的准备有重点的展开，在进场后15 天内将先期工程所需的设备、人员和材料调入施工现场。接到监理工程师的开工令后，使工程尽快进入施工阶段。根据工程进展情况，我们将及时进行人员、设备的调整及补充，以保证工程的进度和质量。 第一节 设备、人员、材料进场方法1、 施工机械设备、试验检测仪器从我公司已完工地或即将完工的工地就近调运。小型机具采用汽车运输至现场，大型机械设备采用平板车运输至现场。 为本标段配备的施工机械及试验、检测仪器等设备详见P132表3 拟投入本合同工程的主要施工机械表和P135表4 拟配备本合同工程主要的材料、测量、质检仪器设备表。 2、 投入该项目的人员从已完工地或即将完工工地调谴，拟乘火车抵达A站，再乘汽车进驻施工现场，部分人员可直接乘汽车抵达施工现场。 本标段高峰期投入劳动力2100 人，技术工人全部为本单位职工，计划人数为1540 人，对于非技术性纯劳务工，可就近雇佣当地民工以补充劳动力不足，计划高峰期补充劳务工560 人。 3、 施工用碎石、块片石由距离较近的磨子潭石料场购入。施工用砂从黑石渡砂料场购入。石灰、水泥采用中天集团水泥厂产的水泥；钢材从A 市购进。主要材料将根据工程进度分批通过汽车运至施工现场。以上主要材料通过招标采购，以确保所购材料的质量和数量。进场后根据详细施工图编制的实施性施工组织设计及年、季、月度施工计划，编制季度、月所需材料供应计划。 根据招标文件编制的主要材料供应计划表如下图所示： 施工组织机构及临时工程第一节 施工组织机构设置为承建本合同段工程，我公司将组建“A 至B（黄尾）第八合同段项目经理部”，负责履行合同，指挥生产管理，按期优质完成本项目。 本着高效、精干的原则，经理部设项目经理1 名，项目副经理1 名，项目总工程师1 名，下设施工技术部、安全质量部、计划财务部、物资设备部、中心实验室、综合办公室六个职能部门，计30 人。 根据工程特点和总工期要求，成立1 个路基工程队、3 个桥涵工程队，2 个隧道工程队，1 个综合作业队，另设3 个砼拌和站和2 个预制场。 组织机构设置参见下图： 第一节 施工任务划分各施工队伍其任务划分见下表： 施工任务划分一览表工程队施工人数施工项目路基施工队150负责本合同段内的路基土石方开挖和路基填筑以及改路施工。桥涵一队200负责ZK59+476 涵洞、YK59+647 中桥、ZK59+596 中桥、磨子潭7 号桥、8 号桥的施工。桥涵二队220负责磨子潭9 号桥、10 号桥、11 号桥、12 号桥的施工。桥涵三队200负责磨子潭13 号桥、14 号桥、15 号桥的施工。隧道一队200负责汪岔岭左线隧道及左右线间横洞的施工。隧道二队200负责汪岔岭隧道右洞的施工。综合作业队160负责本合同段内的路基防护和路基排水工程施工。预制场砼拌和站2101 号小型预制场和1 号拌和站由隧道二队管理，为隧道施工提供混凝土和相应管段的空心板和涵洞盖板及小型预制块的预制工作。2 号拌和站由桥涵一队负责，为隧道出口和桥涵一队提供混凝土，3 号拌和站和2 号大型预制场由桥涵二队负责，为桥涵二队、桥涵三队提供混凝土， 以及相应桥梁梁体、箱梁预制等工作。第一节 总体施工目标1、质量目标工程质量一次验收合格率100%；优良率98%以上，分项工程合格率100%，确保省（部）优，争创国优。 2、安全目标本工程安全生产目标，实现.四无，一创建.。无人身伤亡事故，无交通责任事故，无高空坠落事故，无重大火灾事故，确保施工安全。创建.安全样板工地。3、工期目标业主指定开工日期为2005 年6 月30 日，竣工日期为2007 年6 月30 日，总工期24 个月。我单位计划开工日期为2005 年6 月30 日，竣工日期为2007 年6 月30 日，总工期24 个月。总体施工计划安排如下：施工准备：2005.6.302005.8.13 合计 45 天；路基处理、开挖：2005.8.142006.3.23 合计222 天；路基填筑：2005.9.292006.5.23 合计237 天；路基防护及排水工程：2005.12.262006.8.25 合计244 天；改路工程：2006.10.142007.4.29 合计198 天；桥梁工程：2005.8.142007.6.14 合计670 天；涵洞工程：2005.8.142005.11.25 合计104 天；隧道工程：2005.8.142007.2.11 合计547 天；竣工验收：2007.5.22007.6.30 合计 60 天。附：A 至B（黄尾）第LY-08 标段施工进度计划网络图。4、环境保护及文明施工目标实现.三无、一创建.。三无：施工无污染，无当地村民投诉，无当地有关部门警告；一创建：创建省级“文明施工标准工地”。第一节 主要临时工程1、 便道 该标段沿线有县道X069 线可以利用，筑路材料运输条件较好。场内施工时从县道X069 线就近修筑施工便道连接至各工点。本合同段需新修便道2.2km。 施工便道设计路基宽4.5m，路面宽4.0m，路面铺设15cm 厚碎石。在修好施工便道的同时，也要对县道X069 做好养护和维修，确保道路畅通。 2、 驻地布置 由于本标段线路两侧可利用征地很有限，将本标段项目经理部设在磨子潭镇。在ZK59+665 与县道X069 之间的空地处，征用临时用地2400m2作为1 号小型预制场和1 号拌和站用地。在YK59+700 右侧与县道X069 之间设施工便道，征用临时用地2400m2 作为路基施工队和隧道施工一、二队生产生活区。在ZK60+800外侧X069旁租地2800m2作为2号拌和站、桥涵一队和综合作业队驻地。在YK62+400 右侧50 米处，租地4800 m2，作为2 号预制场和3 号拌和站用地。在ZK62+400处租地1200m2作为桥涵二队的生产、生活用地。在YK62+900处租地1200m2作为桥涵三队生产、生活用地。具体见表4 施工总平面布置图。 3、 施工临时用电 施工临时用电从线路附近的10kv 高压线接入。架设临时电力线路5000 米左右，计划安装变压器6 台，在隧道进口和1 号预制场间设置一台400KVA 变压器，在隧道出口和2 号预制场间设置一台400KVA 变压器，在2 号预制场和3 号拌和站设置一台400KVA 变压器，在磨子潭13 号桥设置一台400KVA 变压器，在磨子潭7 号桥和磨子潭10 号桥各设置一台315KVA 变压器。 同时配备2台200KW和2台75KW发电机，用于前期施工并作为备用电源。 4、 通讯 施工区内有移动通讯信号覆盖，本标段沿县道X069 有固定电话线路，经理部与各施工队安装固定电话沟通和利用对讲机联系，经理部安装传真机，经理部管理人员全部配备手机。 5、 炸药库 拟在本合同段中部ZK59+800 左侧的无人居住的山坡上经当地公安部门批准后设置一座炸药库。炸药库备有足够数量的合格防火防爆器材。周围安设铁丝网防护，库区内分设炸药库房,起爆器材库房,火雷管库房。并派专人二十四小时值守。 火工品的使用采用定量领取、随用随领，并具有完备的签名登记手续，禁止非法使用。未用完的立即交回，不得在仓库外保存。 6、 生产、生活用水 本标段附近的磨子潭水库常年蓄水，沿线地下水位较低，但水质纯净，能满足工程用水和生活用水要求，施工用水旱季从磨子潭水库取水，生活用水做净化处理后方可使用。 在每个拌和站和预制场内设1 座蓄水池以满足生产需要，在汪岔岭隧道进出口的山上分别设置一个100 立方的高位水池。 主要工程项目的施工方案、施工方法第一节 总体施工方案1、 路基工程施工方案 路基总体施工方案 根据路基设计情况及当地气候条件，设备进场后，首先开挖路基两侧临时排水沟，疏通沟渠，确保排水畅通。土方开挖采用挖掘机开挖，石质开挖采用光面、预裂爆破。采用挖掘机或装载机装车，大吨位自卸车运输。路基填筑采用“三阶段、四区段、八流程”施工工艺，推土机进行摊铺、初平，平地机精平，压路机碾压。在填筑前，须做试验段，以确定压实参数。 及时进行路基防护及排水工程施工，防护和排水工程与路基施工交叉进行，协调安排。高边坡防护采用分层开挖、分层防护的方法施工，路基排水采用机械挖沟，人工砌筑施工。 路基土石方调配方案 以合理利用路堑挖方、充分发挥大型机械的优势、运距经济合理、弃土少占耕地和保护环境为原则，综合考虑土石方调配。根据招标文件及实际地形、交通情况，利用本合同段汪岔岭隧道弃碴15570m3。 2、桥涵工程施工方案 桩基施工 本合同段钻孔灌注桩有1.4m、1.7m、1.8m、2.0m 四种，合计6538m。根据招标文件情况，本标段地下水位较低，桩基采用挖孔灌注桩施工。挖孔灌注桩采用人工挖孔，覆盖层人工开挖，到强风化层时采用风镐和风钻钻眼、弱爆破进行开挖，采用混凝土护壁防止塌孔。 根据招标文件图纸及我单位对现场的勘察情况，部分桩基地下水位较高、个别桩基位于水中，考虑该部分桩基采用冲击钻机成孔。为了避免泥浆对施工现场及环境的污染，在施工时采用钢制泥浆罐储放循环泥浆，钻碴和废浆经过沉淀后用汽车拉运到指定地点处理。钢筋笼的吊放采用25 吨吊车。由于磨子潭12 号、13 号桥跨越磨子潭水库，其水中桩基采用围堰抽水，钻孔灌注桩施工。 扩大基础、承台施工 桥墩、台扩大基础（承台基础）基坑采用人工配合挖掘机开挖。对基础埋深3m 的无水岩石基坑可垂直开挖，采用大块钢模板，一次立模浇筑成型；对基础埋深3m 的基坑，坑壁不稳定并有地下水影响时，可放坡开挖，或采取喷射混凝土护壁等加固措施。基坑顶面设置排水沟，防止地面水流入基坑。扩大基础、承台均采用大块钢模板，一次立模浇筑成型。 墩台、盖梁施工 本合同段桥墩高最高为70 米，桥墩高大于30 米的空心薄壁墩，采用爬模施工。桥墩小于30 米时，采用常规的搭支架，吊车吊装整体模板逐节浇注方法：桥墩低于15m 时，模型一次拼装到顶，一次浇注完成；桥墩高度15m25m时，可分2 次完成；墩身高度25m30m 时，分3 次浇注，每次施工高度9m15m。模板均采用大块新制钢模板。 墩身模型采用面板6mm 厚大块钢模拼装而成，由25T吊车吊装，砼施工采取泵车或输送泵进行灌注，通过串筒到达浇注面。 盖梁施工采用抱箍进行支撑，架空系梁采用满堂支架大模板施工。桥台台身及台帽分别浇筑，肋板、耳背墙均采用钢框架竹胶模。砼采用自动计量的拌合站集中拌合，砼输送车运输，砼输送泵输送，通过漏斗串筒入模；捣固采用振动棒进行。 梁体预制、架设 本标段预制梁有25m 箱梁136 片，20m 后张预应力空心板20 片。 1 号小型预制场负责20 片20m 后张空心板以及涵洞盖板及其它小型预制件的预制工作。 2 号大型预制场负责136 片箱梁的预制工作，梁体预制采用新制大块钢模，长度不小于4m。混凝土采用拌和站集中拌和。孔道压浆采用真空压浆工艺。 砼采用拌合站集中拌合，汽车吊进行模板吊装、砼浇注，采用附着式振捣为主、插入式振捣为辅相结合，梁体养生草帘洒水覆盖养护。在1 号小型制梁场移梁和起吊梁体采用两台汽车吊，在2 号大型制梁场移梁和起吊梁体采用两座60T龙门吊车，吊放钢筋和模板采用汽车吊，运梁用运梁平车运输。铺设43Kg/m 钢轨作为走行轨道。 对ZK59+596 中桥及YK59+647 中桥，桥梁高度均不超过10 米，采用平板车运梁，吊车架梁。其余磨子潭7 号、8 号、9 号、11 号、14 号、15 号桥预制箱梁采用运梁平板车运梁，箱梁经过验算，采用JGQ-40/120型架桥机架设。 附：2#预制梁场平面布置图。 预应力砼现浇连续箱施工 磨子潭7 号、8 号、11 号主桥、磨子潭10 号、12 号、13 号桥上部结构为现浇预应力混凝土连续箱梁。其中磨子潭12号、13 号特大桥采用移动滑模逐孔浇注连续结构，其余现浇结构采用挂篮悬臂浇筑法施工。现浇箱梁孔道压浆采用真空吸浆新工艺进行施工。 磨子潭7 号、8 号、10 号、11 号桥上部连续刚构采用平衡悬臂挂篮浇筑法施工，由于主墩“T”构数量大，分三批开工，共配备16 套挂篮。墩顶0#、1#块长度为10m，拟在墩顶托架上现浇，其余分段块采用悬臂挂篮对称浇注而成，待“T”构均施工完毕后，先与桥台进行边跨合拢，同时引桥上部箱梁拆除支架进行压重，最后进行中跨合拢和体系转换。磨子潭12 号、13 号大桥采用移动模架逐孔浇注，计划移动模架2 套，按40m 跨度配备。我公司现有移动模架在南京闲置，中标后即可调入。 移动模架预压采用在模架底板、翼缘板上吊放砂袋或砂箱，模拟梁部荷载及施工荷载对支架进行预压重，测量人员定时观测，依此结论及理论计算设置预留压缩量及预拱度，对支架进行调整。 箱梁砼浇注采用全断面一次浇注成型，插入式振捣，顶板顶面附以振动梁。采用10 台砼罐车输送，2 辆砼输送泵泵送入模。浇注每联严格按照设计方案要求的浇注顺序分段浇注，按照从跨径中部向两边对称浇注，使支架中部的弹性变形提前形成，避免引起墩顶附近负弯矩区砼开裂，保证现浇梁的结构特性。 现浇梁张拉严格按照设计张拉程序，分批张拉，定期校验油表、千斤顶、油泵等，张拉过程如出现问题，暂停张拉，待查明原因采取相应措施后再继续施工。 箱梁采用塑料波纹管成孔，真空辅助压浆工艺，确保整个灌浆施工质量。 模架一次浇筑一孔，待该孔箱梁砼浇筑，预应力钢束张拉及压浆完成后，再启用牵引系统前移模架。 桥面施工 梁体架设完成后，及时进行横隔板连接、湿接缝浇注、墩顶连续段浇注、桥面铺装、负弯矩钢绞线张拉等工作。 桥面铺装采用混凝土输送车运输，混凝土输送泵泵送到浇注工作面，机械摊铺、振捣、整平。 护栏施工紧随桥面铺装进行，护栏模型采用大块定型钢模，砼浇注采用人工入模、振捣棒插捣。 3、涵洞施工 涵洞在具备施工条件的后尽早开工，为路基施工和最终成型创造良好条件。钢筋混凝土盖板在预制场集中预制，平板车运输，25T汽车吊架设。 4、隧道工程施工方案 洞口施工 开挖采用风钻打眼，非电毫秒雷管起爆，人工清刷边坡，装载机挖装，自卸汽车运输，坡面防护工程随开挖一并完成。 正洞施工 隧道明洞段采用明挖法施工，在确保洞口边坡稳定的条件下，然后就地模筑全断面整体式钢筋混凝土。暗洞均采用新奥法施工。 分离式隧道开挖遵循“弱爆破，短进尺，强支护，早封闭，勤量测，紧衬砌”的原则。IV、级围岩采用台阶分部开挖法（又称“环形开挖中心留核心土法”）施工，确定每环进尺0.51.0 米左右，采用预裂爆破，上部留核心土支挡开挖工作面。级围岩采用全断面开挖，光面爆破施工。开挖采用气腿式凿岩机、凿岩台车打眼，非电毫秒雷管起爆，洞内装渣运输采用无轨运输，喷射砼采用湿喷工艺，二次衬砌采用模板台车，砼采用拌和站拌和，砼运输车运输，输送泵泵送入模，插入式与附着式振捣器振捣。砼路面隔幅施工，采用机械摊铺，振捣梁振捣。 IV、级围岩施工每循环进尺不大于1m，台阶长度35m，上、下断面采用风动气腿式凿岩机人工操作打眼，正台阶法开挖；级围岩采用三臂凿岩台车打眼，全断面开挖法。隧道开挖爆破采用光面爆破，采用非电毫秒雷管微差起爆。爆破时严格控制装药量，尽量减少对围岩的扰动。出碴采用无轨运输，装载机装碴，自卸汽车运输。洞口级围岩偏压段采用以注浆管棚施工为超前支护，初期支护以锚网喷支护为主，辅以钢拱架。洞口、级围岩加强段采用以注浆小导管、超前锚杆施工为超前支护，初期支护以锚网喷支护为主，辅以钢拱架。在隧道施工中加强洞内围岩收敛量测及地质超前预报工作，发现问题及时向有关部门汇报，以便及时商量对策。根据规范和设计图纸严格按程序施工，稳扎稳打，确保工程质量和安全。 隧道开挖以隧道进口为主攻口，出口为辅助掘进口施工。通风方式采用强制式通风，在每个洞口各安设1 台轴流式风机，洞口段风管采用镀锌皮硬管，洞内通风管采用塑胶软风管。 施工中对地层动态进行监控量测，检查各种处理措施的可靠性，确保施工安全。 第一节 路基工程施工方法1、施工准备 施工前，首先对设计文件进行现场调查与核对，恢复线路中线，复核横断面。进场后及时清理现场，做好截排水设施，永临结合设计排水系统。开工前，先调查山体在自然状态下的稳定状况，分析施工期间边坡的稳定性，发现问题及时加固处理。 2、试验段路基施工 路基施工前先进行填方路基试验。通过现场填筑压实工艺试验，确定最适宜的碾压机械、最有效的填层厚度、最经济的压实遍数、最佳的控制含水量以及最合理的施工控制方法等。确定这些参数作为实施科学填筑压实工艺的依据。 3、路基基底处理 根据现场实际情况按设计要求对基底进行处理，铲除树根、草皮、腐植土和淤泥。对于有坡地面视情况挖台阶要自上而下进行，随挖随填筑压实，保持台阶的稳定，密实度要符合设计要求。对软土地基及其它不良地质段基底的处理，按设计要求进行处理。 4、路基填筑施工 路基填方采用水平分层填筑法施工，挖、装、运、摊、平、压、检测，机械化一条龙作业。施工采用推土机摊铺、平地机整平、重型振动压路机碾压。 土方路堤填筑施工 施工放样：开工前，先进行导线、中线、水准点的复测，根据现场情况增设必要的导线点、水准点，同时复核设计横断面。测量成果经监理工程师核准后，再按图纸放出路基中线、坡脚、边沟等位置。 基底处理：根据现场实际情况按设计及技术规范要求对基底进行认真处理。对路基基地范围内的垃圾、障碍物以及原地面以下100300mm 内的草皮、农作物根系和表土要予以清除。 基底清理完后进行原地面压实，一般地段原地面压实度不得小于90%，零填挖路床顶面以下0400mm 范围内的压实度不得小于96%。基底土质达不到压实标准，要采取换填或改良土等措施，并压实至规定的压实度。 摊铺：摊铺采用推土机初平，平地机精平，使平面无显著的局部凹凸。平整时先两侧后中间，中间稍高，形成向两侧的横向排水坡；初平时用水平仪检测控制每层厚度。摊铺时从路基最低处开始分层平行摊铺，松铺层的厚度按路堤试验段确定的数据进行。一般土方最大松铺厚度不大于300mm，最小为100mm。每层填土每侧应超出路基设计宽度300mm，以利于压实机械作业，保证完工后的路堤边缘有足够的压实度。 碾压：上料摊铺平整后即开始碾压。机械碾压依照试验段确定的压实参数和压实机械型号，控制压实的遍数和速度；碾压时按先两侧后中间，先慢后快，先静压后振压的施工操作程序进行；碾压轮迹重叠不少于40cm，各区段纵向搭接长度不少于2m，做到无漏压，无死角，保证压实均匀。填层接近路基设计标高时，加强测量工作，以保证完工后的路基顶面宽度、高程、平整度符合设计及规范要求。 路基填筑施工工艺框图见表5。 石方路堤填筑施工 填料要求：填石路基中的石料强度不大于15Mpa，对膨胀性岩石、易溶性岩石、崩解性岩石和盐化岩石等均不能用于路基填筑，且石料的最大粒径不得超过层厚的2/3。 石方摊铺：填石路堤要逐层水平填筑压实。每层松铺厚度不大于50cm。填料卸下后，施工时安排好石料的运输路线，有专人指挥，按水平分层进行填筑，先低后高，先两侧后中间卸料，并用大型推土机摊铺，个别不平处人工配合用小石块、石屑找平。当石块间的空隙较大时，可在填石层表面扫入石屑、石碴或中粗砂，并用压力水冲入下部，反复数次，将空隙填满。粒径大于25cm 的石料，大面向下摆放平稳，再用小石块找平、石屑塞缝，最后压实。 填石路基最后一层的铺筑不大于400mm，过渡层碎石粒径应小于150mm，其中小于0.05mm 的细粒料含量不应小于30%，必要时设置土共工布作为隔离层，在路床顶面以下500mm 的范围内要填筑符合路床要求的填料，最大粒径不超过100mm。 石方压实：填石路堤采用18t以上重型振动压路机分层洒水压实。压实时继续用小石块或石屑填缝，直到压实顶面稳定、不再下沉（无轮迹）、石块紧密、表面平整为止。先两侧后中间分层碾压。横向行与行之间重叠4050cm，前后相邻区段重叠11.5m。严格按试验段遍数碾压。 94 区和96区填筑完成后，均采用冲击压实设备进行补充压实，不少于满压2 遍。 质量检验 在路堤填筑前，填筑材料按规范要求进行试验。不符合要求的填料坚决不用。 路基填筑按试验确定的参数碾压完毕后，试验人员及时按规定进行压实度检测试验，采用压实沉降差或空隙率进行压实质量检测。如压实度达不到设计要求，不得进行下道工序施工。 技术人员要准确控制中、平，防止欠填或超填，并将路基面标高控制在规范要求的范围内，每层碾压完毕都要进行复测。 填石路堤施工工艺框图见表5。 桥涵过渡段施工 桥涵填土范围：台背填土顺路线方向长度，顶部距翼墙尾段不小于2 倍台高加3m；底部距基础内缘不小于2m；涵洞填土长度每侧不小于2 倍孔径长度。回填土工作必须在隐蔽工程验收合格后进行。 台背及涵洞两侧的填料要符合设计要求，填筑时结构物必须达到规范要求的强度，分层对称进行填筑，分层松铺厚度不大于15cm。涵洞两侧过渡段与涵顶的填土压实度均达到96%，台后过渡段压实要求不小于96%。填土结构物附近采用小型压路机、手扶式振动压路机或打夯机夯实，墙背等压实机械无法施工部位用砼或块石砼填筑。 涵顶填土压实厚度大于50cm 后，方可通过重型机械和汽车。 结构物台背、锥坡回填施工工艺框图见表5。 5、路堑开挖施工 土方路堑开挖施工 土质挖方段及土质路床路堤填土高度小于80cm 的路段，应反挖至路床顶面以下80cm。开挖后的基底压实度不得小于94%。如不符合要求，再翻松压实，使达到要求。 在短而浅的地段，用全断面开挖，路堑较深时采用横向分台阶法进行开挖。对于旁山路堑采用纵向台阶法施工，对于平缓横坡地段较长较深的路堑采用纵向分段分层法开挖，每层先挖出一通道，然后开挖两侧，使各层有独立的出土道路和临时排水设施。土方开挖采用分层开挖，自上而下逐层进行，预留保护层，人工控制挂线刷坡。工艺流程如下图所示： 石方路堑开挖施工 石方能用机械直接开挖的用机械开挖，对石质挖方路基，挖方边坡挖至距坡面2m 范围内采用光面、预裂爆破。坡面按挖方分级逐级一次爆破成型，成型后突出坡面的孤石以人工凿平。爆碴利用装载机挖装，自卸汽车运输到填方区或指定弃土场。 爆破设计：光面爆破设计示意图见下图。 路基开挖施工工艺框图见表5。 6、特殊路基施工 零填挖路基施工 零填挖路面底面以下0800mm 范围内应翻挖，花岗岩全、强风化物覆盖层路段采用水泥改善土回填，重型压实度不小于96%。特殊路基土层进行换填或翻拌晾晒，换填应分层进行，压实度符合设计要求。 填挖交界路基施工 采用挖台阶，在路床铺设两层土工格栅的方式进行处理。 半填半挖地段的填方，提高压实要求，采用冲击碾压进行增强补压，以消除路基填挖间的差异变形。 认真清理半填断面的原地面，将原地表翻松或挖台阶，并铺设土工格栅，土工格栅沿路线纵向布设，并深入开挖台阶2m，再进行分层填筑。 填筑时必须从低处往高处分层摊铺碾压，填挖交界处的拼接碾压要做到密实无拼痕。 半填半挖路基的填料当挖方区为土质时，使用渗水性好的填料填筑，对挖方区路床0.8m 范围土质进行超挖回填碾压；挖方区为坚硬岩石时采用填石路堤。 必须在下半填断面处理好，经监理工程师检验合格后，方可开挖上挖断面。对挖方中非适用材料必须废弃，严禁填在填方段。 土石路堤施工 土石混合材料中所含石料强度大于20Mpa 时，最大粒径不得大于压实层厚度的2/3，超过应清除；所含石料为软质石（强度小于15Mpa）时，最大粒径不得大于压实层厚度，超过的应打碎，填料应分层填筑、分层压实，每层铺填厚度不得超过40cm。压实度、路床和岩性的要求同填石路堤。 高填路基施工 本标段路堤最大填筑高度13.86m。高填土路堤施工除依据一般路堤施工的要求外，还要注意以下几个方面： 高填土路基基底压实度不应小于95%。基底土质达不到压实标准，要采取换填或改良土等措施，并压实至规定的压实度。 高填土路堤要均匀填土，不能填得过快；要严格按设计边坡填筑，不得缺填。 做好沉降观测工作，当填料来源不同，性质相差较大时，应分层填筑，不得分段或纵向分幅填筑。 深路堑路基施工 本标段挖方边坡最大挖深20.49m。深路堑路基按分层开挖、控制爆破、防护紧跟、加强施工过程动态观测的原则进行施工。 施工准备 施工前，根据现场实际情况及设计要求，确定开挖方式，编制施工组织方案、爆破设计报监理工程师批准。充分做好排水设施，设置截水沟以排除路堑上方边坡地表水对边坡坡面的冲刷。 施工技术措施 边坡必须开挖一级防护一级，与开挖之间相互配合，防止边坡暴露时间过久导致边坡失稳。 开挖严格按设计的位置、范围、深度施工。爆破时要采用小药量、弱震动的控制爆破。爆破后及时清理移运碎石，边坡上不得有松石、危石等，突出和凹进尺寸不得大于100mm。 深路堑施工的安全措施 施工前依现场实际情况编制详细的施工组织计划、安全设计和工艺图，报监理工程师批准。 深路堑开挖中的土方要按设计图纸要求自上而下的进行，不得乱挖超挖，严禁掏洞取土。石方爆破依监理工程师批准的方案进行施工，严禁过量爆破。 石方爆破作业以及爆破器材的管理、加工、运输、检验和销毁等工作均应按国家现行的爆破安全规程执行。 加强深路堑施工中的动态观测工作，如发现山体有滑动、崩坍迹象危及施工安全时，要暂停施工，撤出人员和机具，及时采取
