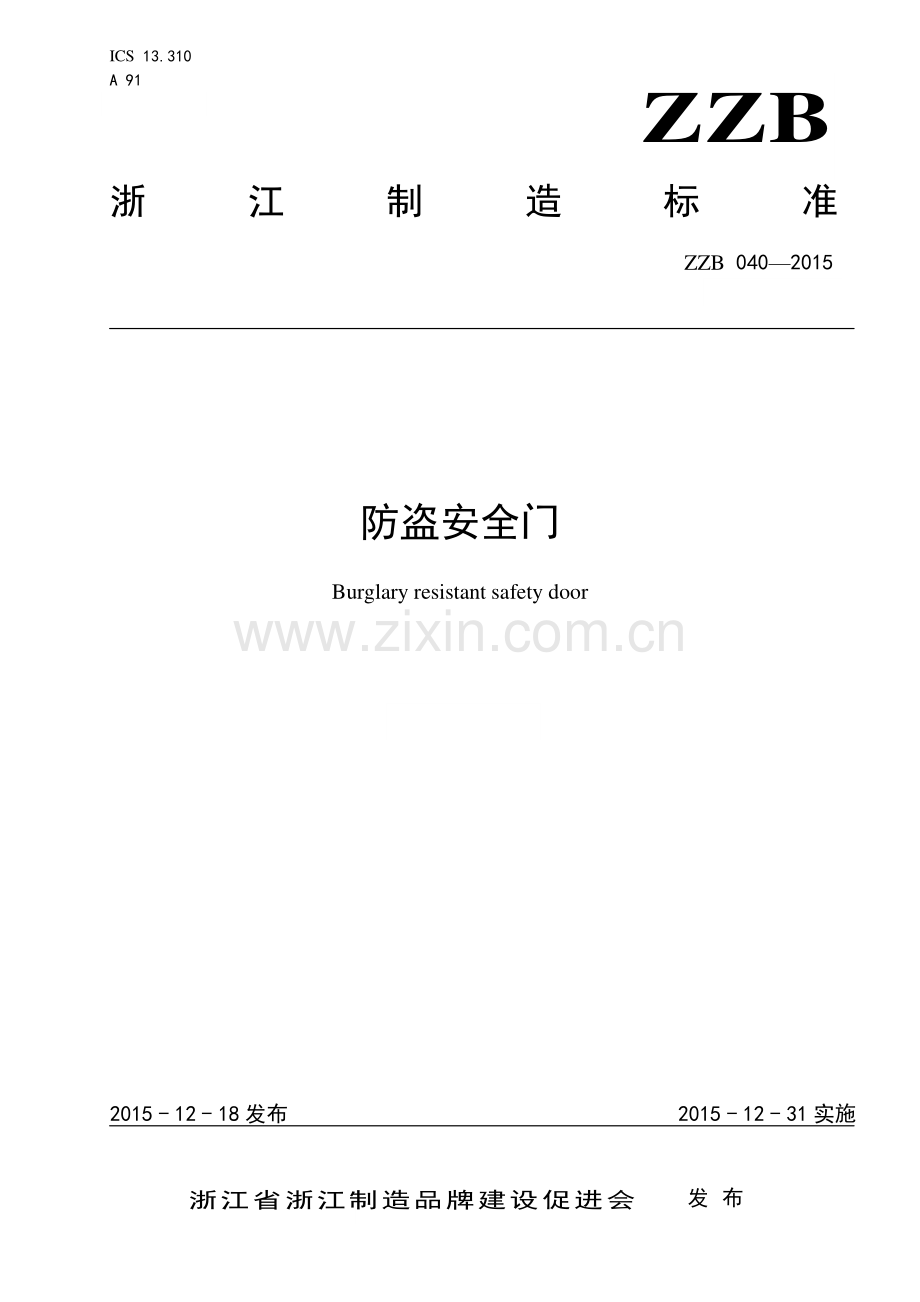

ICS 13.310 A 91 ZZB 浙江制造标准 ZZB 0402015 防盗安全门 Burglary resistant safety door 2015 - 12 - 18 发布 2015 - 12 - 31 实施 浙江省浙江制造品牌建设促进会 发 布 ZZB 0402015 I 目 次 前 言 . II 1 范围 . 1 2 规范性引用文件 . 1 3 术语和定义 . 1 4 分类、标记和编码 . 2 5 基本要求 . 2 6 技术要求 . 3 7 试验方法 . 6 8 检验规则 . 17 9 标志、包装、运输、贮存 . 18 10 质量保证 . 18 附录 A（规范性附录） 防盗安全门环保性能 . 20 附录 B（资料性附录） 防盗安全门传热系数 . 21 附录 C（资料性附录） 防盗安全门空气隔声性能 . 22 附录 D（资料性附录） 防盗安全门气密性能 . 23 ZZB 0402015 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准为推荐性标准，主要依据GB 17565-2007防盗安全门通用技术条件标准的内容进行编制。 本标准由浙江省浙江制造品牌建设促进会提出。 本标准由浙江省质量技术监督局归口。 本标准起草单位：浙江方圆检测集团股份有限公司、永康市门业协会、步阳集团有限公司、王力集团有限公司、群升集团有限公司、永康市质量技术监督检测中心。 本标准主要起草人：程力、曹高厅、盛翔、徐步升、徐健康、楼洪毅、张治权、陈佳。 本标准为首次发布。 ZZB 0402015 1 防盗安全门 1 范围 本标准规定了防盗安全门的定义、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存、质量保证。 本标准适用于民用的甲级防盗安全门。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件， 仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7106-2008 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T 8484-2008 建筑外门窗保温性能分级及检测方法 GB/T 8485-2008 建筑门窗空气声隔声性能分级及检测方法 GB 17565 防盗安全门通用技术条件 GB 18580 室内装饰装修材料 人造板及其制品中甲醛释放限量 GA/T 73-2015 机械防盗锁 GA 374 电子防盗锁 HJ 459-2009 环境标志产品技术要求 木质门和钢质门 3 术语和定义 GB 17565界定的以及下列术语和定义适用于本文件。 3.1 防盗安全门 burglary resistant safety door 配有防盗锁， 在一定时间内可以抵抗一定条件下非正常开启， 具有一定安全防护性能的门并应符合其明示的防盗安全级别。 3.2 便携式电动工具 portable electric tools 钻头直径不大于 12.5mm、无冲击功能、使用 12V 电池作为电源的手电钻。 3.3 普通机械手工工具 common machine hand tools 包括各种式样的凿子、矬子、锲子、钳子、螺丝刀、扳手、钢锯、长度不大于600mm的大铁剪、1.2kg的手锤、便携式手摇钻、长度不大于600mm且直径不大于 50mm的各种撬棍和撬扒工具。 ZZB 0402015 2 3.4 技术开启方法 professional opening method 锁具专业技术人员使用专门工具，运用操作手法非破坏性打开锁具的方法。 3.5 单扇门 single side door 单扇门扇的门。 3.6 子母门 door sets with fixed and glazed side panel 具有大小不同的两扇门扇的门，小的一扇称为“子门”。 3.7 双开门 double leaf door 具有大小相同的两扇门扇的门。 4 分类、标记和编码 4.1 分类 防盗安全门按常见的结构型式分为单扇门、子母门、双开门。 4.2 标记和编码 防盗安全门标记由防盗安全门代号、防盗安全级别、企业自定义特征 3 部分组成。标记符号为拼音子母，从左到右第一部分为防盗安全门代号 FAM，第二部分为防盗安全级别甲级的字母代号“J”，第三部分为企业自定义特征。企业自定义特征由两部分构成，第一部分代表企业特征代号，第二部分代表产品特征代号。如下所示： FAM-J-/产品特征代号企业特征代号防盗安全级别代号防盗安全门代号 示例：FAM-J-WL/D0209 5 基本要求 5.1 应能根据市场需求或者客户样板，利用计算机三维制图进行产品设计。 ZZB 0402015 3 5.2 防盗安全门生产所用材料的环保性能应符合附录 A 的规定。 5.3 应具有数控生产加工能力。 冲压、 涂装等关键工序的生产工艺及关键零部件的焊接应自动化控制。鼓励企业采用智能机器人进行生产。 5.4 应具备全部出厂检验项目以及防破坏性能、防闯入性能、软冲击性能、悬端吊重性能、撞击障碍物性能、静载荷性能等项目的检验能力，并有完整、可追溯的检验记录。 6 技术要求 6.1 一般要求 6.1.1 防盗安全门所选用的板材材质应符合相关的国家标准或行业标准规定； 6.1.2 主要构件及五金构件应与防盗安全门使用功能协调一致，有效证明符合有关标准的规定。 注：相关国家标准货行业标准的资料列表参见GB 17565附录A。 6.2 外观 6.2.1 门框、门扇构件表面应平整光洁，无明显凹痕和机械损伤； 6.2.2 铭牌标志应端正、牢固、清晰。 6.3 永久性标记 6.3.1 防盗安全门应有永久性防盗安全级别标记； 6.3.2 防盗安全级别标记由其中文代号“甲”和平面圆组成，中文代号“甲”应位于直径为25mm 的平面圆中； 6.3.3 以宋体凹印形式永久固定在内侧铰链边上角，距地面高度 1600mm100mm 的位置上。 6.4 板材及材质 6.4.1 板材材质 可选用钢、不锈钢、钢/木、铜或其它复合材料。 6.4.2 钢质板材厚度 6.4.2.1 门框所用钢制板材的公称厚度应不低于 2.00mm 的钢质板材。 6.4.2.2 门扇的外面板、内面板厚度用“外板/内板”形式表示，公称厚度不低于 1.00mm/1.00mm； 6.4.2.3 钢制板材厚度允许偏差应符合表 1 的规定。 表1 钢制板材厚度允许偏差 单位为毫米 轧制方式允许偏差 公称厚度 2.00 1.80 1.50 1.00 冷轧薄钢板允许偏差 -0.15 -0.14 -0.12 -0.09 热轧薄钢板允许偏差 -0.17 -0.17 -0.15 -0.12 ZZB 0402015 4 6.4.3 其他材质的板材厚度 当选用其他材质的板材时，其板材厚度及允许偏差应符合该材质相关国家或行业标准规定。 6.5 尺寸公差与配合间隙 6.5.1 门框、门扇对角线尺寸、门框槽口、门扇外形尺寸公差应符合表 2 的规定。 表2 尺寸公差 单位为毫米 尺寸 1 000 1 0002 000 2 0003 500 3 500 公差范围 2.0 3.0 4.0 5.0 6.5.2 门框与门扇配合间隙（含组合门扇）应符合表 3。 表3 配合间隙 单位为毫米 锁孔与锁舌 间隙 门框与门扇配合 活动间隙 门框与铰链边 贴合面间隙 开启边与门框贴合面间隙 3.0 4.0 1.5 2.0 6.5.3 门扇与门框的搭接宽度不小于 10mm。 6.5.4 门扇平面度不应大于 3.0mm/m2。 6.6 结构设计要求 6.6.1 钢质防盗安全门门扇内部应有骨架结构。骨架的中间空隙面积不大于 615cm2。 6.6.2 门扇内必须有天地杆，天地杆与锁可靠配合，并能在门扇内灵活上下活动。天地杆外径不应少于 12mm、伸出长度应不少于 15mm。 6.6.3 防盗安全门正常锁闭状态下，猫眼从室外应不可拆卸。猫眼主体结构应采用金属材质。 6.6.4 在门扇内门面中间位置宜加一根穿线管槽，穿线管槽与门体可靠固定，门扇内门面要有穿线孔方便穿线，穿线孔要做防护处理（防线缆割坏）。 6.7 防盗安全要求 6.7.1 防盗安全级别 应符合表 4 的规定。 表4 防盗安全级别 项目 要求 门扇钢板厚度/mm 符合设计要求且满足：外面板1.0- 、内面板1.0- 防破坏时间/min 30 机械防盗锁防盗级别 C ZZB 0402015 5 表 4 防盗安全级别（续） 项目 要求 电子防盗锁防盗级别 B 注：“ ”为GB/T708、GB/T709中规定的允许偏差。 6.7.2 防破坏性能 6.7.2.1 门扇 应能阻止在门扇上打开一个不小于615cm2穿透门扇的开口，防破坏时间应符合表4的相应规定。 6.7.2.2 锁具 锁具应在表4防盗安全级别规定的防破坏时间内，承受破坏试验，门扇不应被打开。 6.7.2.3 铰链 在表4防盗安全级别规定的防破坏时间内，铰链应承受使用普通机械手工工具对其实施冲击、錾切破坏时，传给铰链的冲击力和撬扒力矩，应无断裂现象。铰链表面、转轴被锯掉后不应将门扇打开。铰链与门框、门扇采用焊接时，焊缝不应高于铰链表面。 6.7.3 防闯入性能 门框与门扇之间或其他部位允许安装防闯入装置， 装置本身及连接强度应可抵抗沙袋3次冲击试验。试验后，不应产生断裂或脱落。沙袋重50kg。 6.7.4 软冲击性能 门扇应能承受 50kg 沙袋、9 次冲击试验。试验后，残余凹变形不应大于 3.0mm。 6.8 悬端吊重性能 门扇开启905或455，在通过门扇把手垂直于地面的作用线上附加100kg0.5kg重物，保持5min。试验后，门框、门扇垂直变形不大于2.0mm。 6.9 撞击障碍物性能 通过重物的自由落体进行撞击障碍物试验，反复3次后，门扇不应脱落，其门框与门扇的间隙变化不大于2.0mm，门扇撞击面残余凹变形量不大于5.0mm，铰链不应有明显的变形，并应能正常开启。 6.10 铰链转动性能 应转动灵活，在不大于49N的拉力作用下，门体应灵活转动90。 6.11 锁具要求 6.11.1 防盗安全门在锁具安装部位以锁孔为中心， 在半径不小于 100mm 的范围内应有加强防护钢板。防护钢板应与门扇、锁盒或内衬材料采用焊接、铆接等方式牢固固定。防护钢板厚度应不低于 2mm。 6.11.2 防盗安全门上的机械防盗锁应符合 GA/T 73-2015 规定，并应提供有效合格证明，其防盗级别应符合技术要求。图纸上应标明选用的机械防盗锁的产品型号和制造厂名称。 ZZB 0402015 6 6.11.3 防盗安全门上的电子防盗锁其防盗性能应达到 GA 374 要求，并应提供有效合格证明，其防盗级别应符合技术要求。图纸上应标明选用的电子防盗锁的产品型号和制造厂名称。 6.11.4 防盗安全门宜采用三方位多锁舌锁具，门框与门扇间的锁闭点数，应不少于 12 个，铰链不少于 4 个。 6.11.5 主锁舌伸出有效长度应不小于 16mm，并应有锁舌止动装置。 6.12 电气安全要求 6.12.1 防盗安全门若使用交直流电源时，与门体的接触电压应低于 36V； 6.12.2 电源引入端子与外壳及金属门体之间的绝缘电阻在正常环境条件下200M 。 6.13 静载荷性能 对样品门扇进行静载试验，试验中门扇不得打开、不得有断裂或脱落；试验后门扇与门框间应不允许表5中对应规格的间隙规通过。 表5 静载荷性能 加载点 级别（甲级） 载荷 kN 加载时间 间隙规 F2 无天地锁门扇开启边上下角 3 8s12s 直径 10mm 的间隙规（图 11 1） F3 锁闭点 6 8s12s 直径 25mm 的间隙规（图 11 2） 7 试验方法 7.1 试验条件 7.1.1 试验设备 采用可将防盗安全门安装并固定住的一种试验设备， 该设备在刚度和强度上应符合防盗安全门破坏性试验和操作功能试验的要求。该设备应可安装多种尺寸规格的防盗安全门，悬摆横梁应可上下、左右移动。 7.1.2 试验人员 7.1.2.1 试验人员应有开启门锁、 门体的专门技能。 试验人员应研究安全门的技术图纸所用材料特性，针对其薄弱环节确定试验先后顺序及试验具体部位。 7.1.2.2 由两名试验人员组成破坏性试验小组。试验小组根据产品具体情况确定试验条件。进行防盗安全门非正常开启试验时，两名试验人员轮流进行。其间歇时间总和不大于 0.5 倍的净工作时间。 注1：间歇时间包括：休息时间、更换工具时间、观察分析样品时间。 注2：使用普通手工工具、便携式电动工具。 7.1.3 试验样品的安装 防盗安全门要按实际安装状态， 安装在试验设备上或专用的试验固定支架上， 然后进行功能检查和其他试验。 ZZB 0402015 7 7.1.4 试验计时 应采用经计量校准的计时装置，并应由非操作人员的第三人计时。 7.2 一般要求检查 7.2.1 根据防盗安全门的材质检查其有效合格证明应符合 6.1.1 的要求； 7.2.2 检查主要构件及五金附件应符合 6.1.2 的要求。 7.3 外观检查 目视检查外观应符合6.2的要求。 7.4 永久性标记检查 采用卷尺测量永久性标记的位置应符合6.3的要求，字形和字样用标准钢印比对检查应完全符合。 7.5 板材及材质检查 7.5.1 板材材质 检查选材材质的有效证明。 7.5.2 钢制板材厚度 用精度0.001mm超声波测厚仪在距离边部不小于40mm处测量。测量3个部位，对3次测量结果取平均值应符合6.4.2的要求。 7.5.3 其他材质的板材厚度 应用精度0.02mm卡尺测量，结果应符合6.4.3的要求。 7.6 尺寸公差与间隙 7.6.1 使用适宜量程的钢卷尺测量门框、门扇两对角线尺寸、门框、门扇高度尺寸按图 1 A-A 和 B-B位置测量，宽度尺寸按图 1 C-C 和 D-D 位置测量，应符合 6.5.1 的要求。 ZZB 0402015 8 7.6.2 用精度不低于 0.01mm 厚薄规插进门扇与门框之间的间隙、 门扇与门框贴合面的间隙， 以最大插进厚度作为间隙值，应符合 6.5.2 的要求。 7.6.3 用精度不低于 0.02mm 卡尺测量门框与门扇的四边搭接宽度，测量结果取最小值，应符合 6.5.3的规定。 7.6.4 门扇平面度测量用精度为 1.0mm、最大量程 1m 的直尺和精度为 0.01mm 的塞尺测量，测量结果应符合 6.5.4 的规定。 7.7 结构设计要求检查 检查防盗安全门内部结构，应符合6.6的要求。 7.8 防盗安全要求 7.8.1 防盗安全级别 防盗安全门的各检测项目应同时满足防盗安全级别要求。 7.8.2 防破坏性能 7.8.2.1 门扇 对样品的门扇在规定时间内实施钻、切、锯、錾、撬、扒、撕等方法，试图在门扇上打开一个不小于615cm2穿透开口，门扇应符合6.7.2.1的要求。 7.8.2.2 锁具 试验小组使用本标准7.1条允许使用的工具， 在表4规定的时间内对锁具进行以下一种或多种方式组合的破坏试验： a) 在距门锁锁定点 150mm 的半圆内， 试图打开一个 38mm2 的开口， 通过开口用手工或工具从内部拨开锁具；钻掉锁芯、撬断锁体连接件从而拆卸锁具； b) 錾掉门框锁定点处的金属，在锁定点的上、下间隙伸进撬扒工具，试图松开锁舌； c) 用套筒或类似扳动工具对门扳手施动扭矩，试图震开、冲断锁体内的锁定档块或铆钉； d) 其他通过破坏锁具打开门扇的非技术性开启方法。 7.8.2.3 铰链 试验小组使用本标准7.1条允许使用的工具， 在表4规定的时间内对铰链进行以下一种或多种方式组合的破坏试验： a) 拆卸门铰链，从铰链边打开门； b) 锁闭点应能抵御通过上下间隙伸进的撬扒工具，试图松开锁舌； c) 能抵御用套筒或类似扳动工具对门把手施动扭矩，试图震开、冲断锁体内的锁定档块或铆钉； d) 其他通过破坏铰链打开门扇的非技术性开启方法。 7.8.3 防闯入性能试验 将被试件安装在试验设备上，吊架横梁链接1 500mm长的绳索，绳索端连接的球形沙袋作为悬摆，悬摆位置与落点的高度差值为800mm，沙袋冲击点为被试件下H/2部位，见图2，连续冲击3次，冲击间隔时间为30s，试验结果应符合6.7.3的要求。 ZZB 0402015 9 7.8.4 软冲击性能试验 将被试件安装在试验设备上，吊架横梁连接1500mm长的绳索，球形沙袋作为悬摆，悬摆位置与落点的高度差值为800mm，沙袋冲击方向沿门扇开启方向，冲击点在试件下H/3部位，见图3，连续冲击9次，每次冲击间隔时间不超过1min。试验后，测量冲击部位的最大残余凹变形，结果应符合6.7.4的要求。 7.9 悬端吊重性能试验 门扇开启到905或455状态下，见图4。记下百分表的读数h0，在门扇顶端距门扇边距50mm的位置，施加（1000.5）kg垂直载荷保持5min。试验卸载5min后，记下百分表的读数h1，计算门扇相对门框在垂直方向的残余变形量h0h1，结果应符合6.8的要求。 ZZB 0402015 10 7.10 撞击障碍物性能试验 在有平开限位器装置的状态下，障碍物固定安装在距铰链边底框200mm处，见图5 a)，将门扇开启到距测试基准面（20010）mm位置时，见图5 c)，使10kg自由落体的重物用非弹性绳子与门把手位置处相连接，使门扇加速关闭，见图5 b）。在重物距离测试基准面（202）mm位置时，门扇撞到障碍物，10kg重物停止运动，见图5 c)。每次测试后待模拟门扇摆动停止后，再进行下一次试验。反复3次，试验后其结果应符合6.9的要求。 图5 撞击障碍物性能试验 ZZB 0402015 11 图5 撞击障碍物性能试验（续） 7.11 铰链转动性能试验 将弹簧拉力装置装卡在门把手上，通过弹簧拉力装置施加不大于49N的拉力，将门打开；将弹簧拉力装置装卡在门的反方向，施加不大于49N的拉力，将门关闭。结果应符合6.10的要求。 7.12 锁具检查 7.12.1 在门扇防破坏性能中或试验后，破开门扇面板，检查锁具安装部位防护钢板的固定方式。用精度不低于 0.001mm 的超声波测厚仪测试加强钢板的范围和厚度，结果应符合 6.11.1 的要求。 7.12.2 检查机械防盗锁、电子防盗锁的防盗级别的有效合格证明应符合 6.11.2、6.11.3 的要求。 7.12.3 在正常关闭状态下，沿门的门框与门扇间隙，用塞尺或板尺滑动，累计出门框与门扇的结合点数、锁具的锁定方位数、铰链数目应符合 6.11.4 的要求。 7.12.4 检查锁舌止动装置的有效性，测出锁舌的伸出净长度 Ls 和锁具边门框与门扇的配合间隙 s，计算锁舌有效伸出长度，应符合 6.11.5 的要求。锁舌有效伸出长度计算公式为： LxLss（mm） 式中： Ls锁舌伸出净长度，单位：mm； s锁具边门框与门扇间隙，单位：mm； Lx锁舌有效伸出长度，单位：mm。 7.13 电气安全性能检查 7.13.1 用精度不低于 0.1V 的数字电压表测量带电装置输出电压，应符合 6.12.1 的要求； 7.13.2 用精度不低于 0.1M ，500V 的绝缘电阻表分别测量电源任意输入端与门体、带电装置外壳之间的绝缘电阻，应符合 6.12.2 的要求。 ZZB 0402015 12 7.14 静载荷性能试验 用如图9、图10所示的钢质压板，按下图6、图7、图8位置确定加载点。试验前，试验人员应分析门扇门体的薄弱环节，选择最薄弱处进行试验。如样品未损坏，则在不同结构处再选择一点进行试验，该点与第一点的距离不少于50mm。以两次试验的最大数据作为试验结果。 在距离A=350mm的范围内，没有另一个锁闭点，则如本图示加载。 图6 无天地锁的防盗安全门加载点示意图 ZZB 0402015 13 图7 有天地锁的单扇防盗安全门加载点示意图 ZZB 0402015 14 图8 对开防盗安全门、子母门加载点、测量点示意图（子母门优先加载子门） 1厚度5mm、A70橡胶垫 单位：mm 图9 门扇处钢质压板示意图 ZZB 0402015 15 1厚度5mm、A70橡胶垫 单位：mm 2压板型号根据门把手大小选择： L1 200mm 450mm L2 100mm 350mm 图10 把手处钢质压板示意图 图11 间隙规 ZZB 0402015 16 8 检验规则 8.1 检验分类 检验分为出厂检验、型式试验。 8.2 出厂检验 产品出厂时，企业规定对产品进行出厂检验。 8.3 型式试验 有下列情况之一时应进行型式试验； a) 新产品投产鉴定时； b) 正式生产后当结构、材料、工艺有较大改变可能影响产品性能时； c) 正常生产时每两年检测一次； d) 产品停产一年以上再恢复生产时； e) 发生重大质量事故时； f) 出厂检验结果与上次型式试验结果有较大差异时； g) 国家质量监督机构要求进行型式试验要求时； h) 合同规定要求进行型式试验时。 8.4 检验项目 型式试验、出厂检验项目见表6。 表6 检验项目 序号 项目名称 技术要求 试验方法 不合格类别 型式试验 出厂检验 1 一般要求 6.1 7.2 C 2 外观 6.2 7.3 C 3 永久性标记 6.3 7.4 A 4 板材材质 6.4.1 7.5.1 C 5 钢质板材厚度 6.4.2 7.5.2 A 6 其他材质的板材厚度 6.4.3 7.5.3 B 7 尺寸公差与间隙 6.5 7.6 C 8 结构要求 6.6 7.7 B 9 防盗安全级别 6.7.1 7.8.1 A 10 防破坏性能 6.7.2 7.8.2 A 11 防闯入性能 6.7.3 7.8.3 B 12 软冲击性能 6.7.4 7.8.4 B 13 悬端吊重性能 6.8 7.9 B 14 撞击障碍物性能 6.9 7.10 B 15 铰链转动性能 6.10 7.11 B 16 锁具防盗要求 6.11.16.11.3 7.12 A 17 锁具一般要求 6.11.4、6.11.5 7.12 B ZZB 0402015 17 表 6 检验项目（续） 序号 项目名称 技术要求 试验方法 不合格类别 型式试验 出厂检验 18 电气安全性能 6.12 7.13 A 19 静载荷性能 6.13 7.14 A 8.5 检验及判定规则 8.5.1 型式试验应从成品库的相同材质、相同防盗级别的产品中随机抽取 2 樘。 8.5.2 按表 5 规定的检验项目进行合格与否的判定，有下列情况之一时，判定产品不合格： a) 有一项 A 类不合格； b) 有一项 B 类不合格； c) 有两项 C 类不合格。 8.5.3 出厂检验按企业规定，合格后方能出厂。 9 标志、包装、运输、贮存 9.1 标志 在产品明显部位或指定部位应标明下列标志： a) 制造厂名和商标； b) 产品名称、型号； c) 生产日期或编号； d) 合格证明标志； e) 防盗级别及标志。 9.2 包装 9.2.1 产品应用无腐蚀作用的材料包装； 9.2.2 包装后的各类部件，避免发生相互碰撞、窜动； 9.2.3 产品包装后，应有装箱单； 9.2.4 包装箱应有足够的强度确保运输中不受损坏或划伤。 9.3 运输 9.3.1 搬运过程中应轻拿轻放； 9.3.2 运输工具应有防雨措施，并保持清洁无污物。 9.4 贮存 9.4.1 产品应放置在通风、干燥的地方。严禁与酸、碱、盐类物质接触并防止雨水浸入； 9.4.2 产品放置应用垫块垫平，立放角度不小于 70。 10 质量保证 10.1 正常使用状态下 3 年之内不得有脱漆、腐蚀、褪色现象（转动摩擦接触面除外）。 10.2 防盗安全门的产品质量保证应符合三包要求。整樘门质保期不低于 5 年。 ZZB 0402015 18 10.3 明示有特殊功能的防盗门产品，应满足如下特殊质量保证： a) 防盗安全门明示有保温功能的，应按照附录 B 的规定明示其传热系数分级。分级不得低于表B.1 规定的 6 级要求。 b) 防盗安全门明示有隔音功能的， 应按照附录 C 的规定明示其空气隔声性能分级。 分级不得低于表 C.1 规定的 3 级要求。 c) 防盗安全门明示有气密性能的，应按照附录 D 的规定明示其气密性能分级。分级不得低于表D.1 规定的 6 级要求。 ZZB 0402015 19 A A 附 录 A （规范性附录） 防盗安全门环保性能 A.1 材料要求 A.1.1.1 防盗安全门所用材料应符合HJ 459-2009中第4.1条要求。 A.1.1.2 材料的检测按照HJ 459-2009中第5章规定的方法进行。 A.2 甲醛释放量 A.2.1.1 木质防盗安全门和钢木复合防盗安全门的甲醛释放量不得大于0.12mg/m3。 A.2.1.2 甲醛释放量的检测按照GB 18580-2001中6.4条规定的方法进行。 ZZB 0402015 20 B B 附 录 B （资料性附录） 防盗安全门传热系数 B.1 传热系数要求 表B.1 传热系数分级 分级 1 2 3 4 5 分级指标值 K5.0 5.0K4.0 4.0K3.5 3.5K3.0 3.0K2.5 分级 6 7 8 9 10 分级指标值 2.5K2.0 2.0K1.6 1.6K1.3 1.3K1.1 K1.1 B.2 检测方法 检测方法应符合GB/T 8484-2008中第5章的规定。 ZZB 0402015 21 C C 附 录 C （资料性附录） 防盗安全门空气隔声性能 C.1 空气隔声要求 表C.1 空气隔声性能分级 分级 1 2 3 4 5 6 分级指标值 20Rw+Ctr25 25Rw+Ctr30 30Rw+Ctr35 35Rw+Ctr40 40Rw+Ctr45 Rw+Ctr45 注：Rw为计权隔声量；Ctr为交通噪声频谱修正量 C.2 检测方法 按照GB/T 8485-2008中第5章规定的方法进行。 ZZB 0402015 22 D D 附 录 D （资料性附录） 防盗安全门气密性能 D.1 气密性要求 表D.1 气密性能分级 分级 1 2 3 4 5 6 7 8 单位缝长空气渗透量 q1/m3/（mh） 4.0q13.5 3.5q13.0 3.0q12.5 2.5q12.0 2.0q11.5 1.5q11.0 1.0q10.5 q10.5 单位面积空气渗透量 q2/m3/（m2h） 12q210.5 10.5q29.0 9.0q27.5 7.5q26.0 6.0q24.5 4.5q23.0 3.0q21.5 q11.5 D.2 检测方法 按照GB/T 7106-2008规定进行。 _
