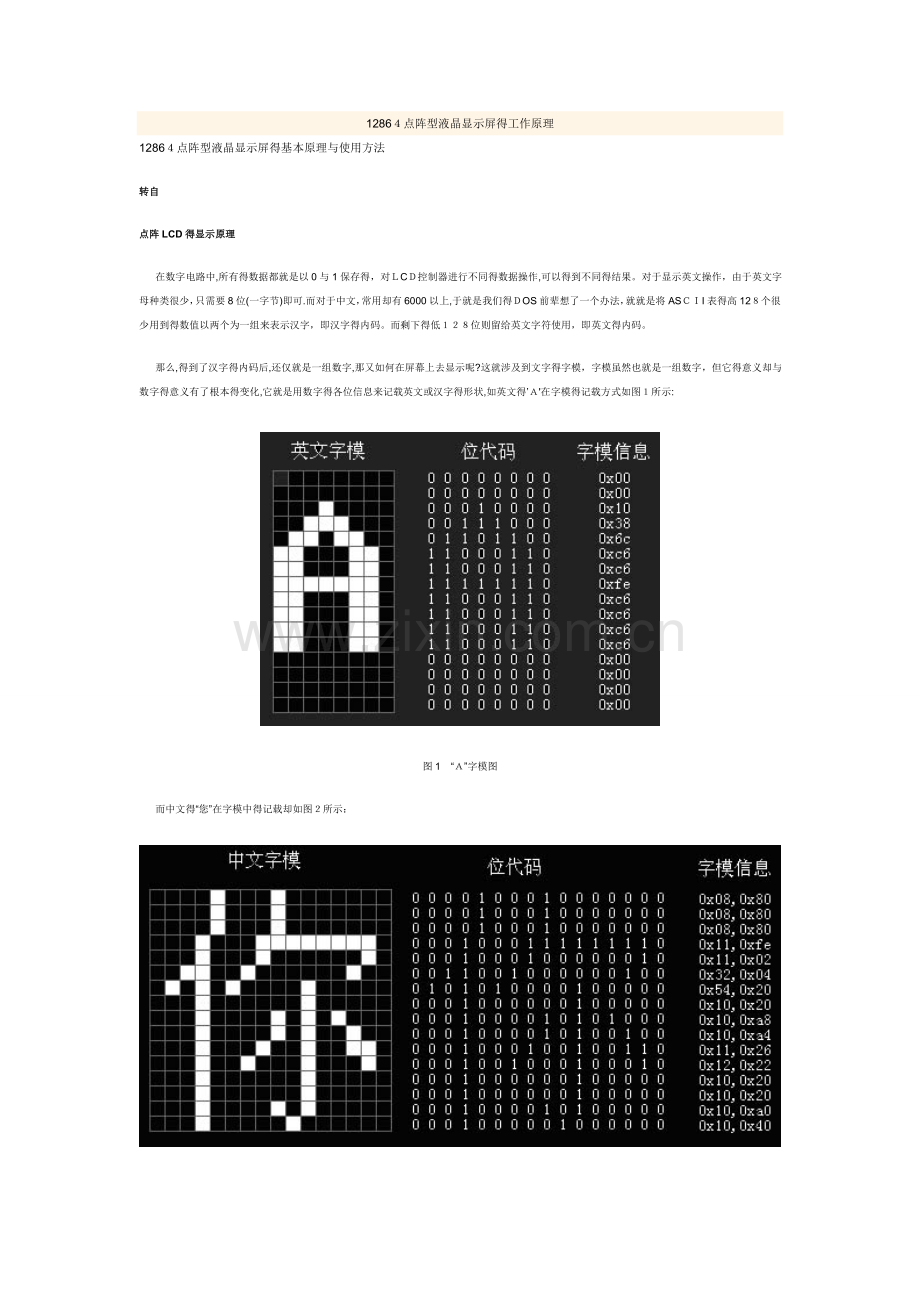

1286点阵型液晶显示屏得工作原理 1286点阵型液晶显示屏得基本原理与使用方法转自点阵LCD得显示原理 在数字电路中,所有得数据都就是以0与1保存得，对C控制器进行不同得数据操作,可以得到不同得结果。对于显示英文操作，由于英文字母种类很少，只需要8位(一字节)即可.而对于中文，常用却有6000以上,于就是我们得OS前辈想了一个办法，就就是将ASI表得高12个很少用到得数值以两个为一组来表示汉字，即汉字得内码。而剩下得低位则留给英文字符使用，即英文得内码。 那么,得到了汉字得内码后,还仅就是一组数字,那又如何在屏幕上去显示呢?这就涉及到文字得字模，字模虽然也就是一组数字，但它得意义却与数字得意义有了根本得变化,它就是用数字得各位信息来记载英文或汉字得形状,如英文得在字模得记载方式如图所示:图1“”字模图 而中文得“您”在字模中得记载却如图所示：图2 “您”字模图1286点阵型LD简介 126就是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128全点阵液晶显示器组成。可完成图形显示,也可以显示84个（16点阵)汉字。管脚号管脚名称LEVER管脚功能描述1VSS0电源地2VDD+5、0V电源电压3V0-液晶显示器驱动电压4D/I(RS)H/LD/I=“H”,表示DB7DB0为显示数据D/I=“L”,表示DB7DB0为显示指令数据5R/WH/LR/W=“H”,E=“H”数据被读到DB7DB0R/W=“L”,E=“HL”数据被写到IR或DR6EH/LR/W=“L”,E信号下降沿锁存DB7DB0R/W=“H”,E=“H”DDRAM数据读到DB7DB07DB0H/L数据线8DB1H/L数据线9DB2H/L数据线10DB3H/L数据线11DB4H/L数据线12DB5H/L数据线13DB6H/L数据线14DB7H/L数据线15CS1H/LH:选择芯片(右半屏)信号16CS2H/LH:选择芯片(左半屏)信号17RETH/L复位信号,低电平复位18VOUT-10VLCD驱动负电压19LED+-LED背光板电源20LED-LED背光板电源表1：86LC得引脚说明 在使用286CD前先必须了解以下功能器件才能进行编程。1864内部功能器件及相关功能如下:1、 指令寄存器(IR） IR就是用于寄存指令码,与数据寄存器数据相对应.当D/=0时，在E信号下降沿得作用下，指令码写入.2。数据寄存器（DR) DR就是用于寄存数据得，与指令寄存器寄存指令相对应。当I=时，在下降沿作用下,图形显示数据写入D，或在E信号高电平作用下由DR读到B7DB数据总线.DR与DDRAM之间得数据传输就是模块内部自动执行得。3.忙标志：FBF标志提供内部工作情况.BF=1表示模块在内部操作,此时模块不接受外部指令与数据。BF0时，模块为准备状态,随时可接受外部指令与数据。利用STATUS RE指令,可以将F读到DB总线，从检验模块之工作状态。显示控制触发器D 此触发器就是用于模块屏幕显示开与关得控制。DFF=1为开显示（ISPLAYOF)，DRAM得内容就显示在屏幕上，FF=为关显示(DISPY OF).DDF得状态就是指令DISPLA ON/OFF与RST信号控制得。X地址计数器XY地址计数器就是一个位计数器.高3位就是X地址计数器,低6位为Y地址计数器,地址计数器实际上就是作为DDRAM得地址指针,X地址计数器为DDRA得页指针，Y地址计数器为DDRAM得Y地址指针。 地址计数器就是没有记数功能得,只能用指令设置。Y地址计数器具有循环记数功能,各显示数据写入后，Y地址自动加1,Y地址指针从0到3.6显示数据RM(DRA） DRAM就是存储图形显示数据得.数据为1表示显示选择，数据为0表示显示非选择。RA与地址与显示位置得关系见RM地址表。7.地址计数器Z地址计数器就是一个位计数器,此计数器具备循环记数功能，它就是用于显示行扫描同步。当一行扫描完成,此地址计数器自动加1，指向下一行扫描数据，RS复位后地址计数器为。 Z地址计数器可以用指令DISLA START LN预置。因此，显示屏幕得起始行就由此指令控制,即RAM得数据从哪一行开始显示在屏幕得第一行。此模块得DRM共64行，屏幕可以循环滚动显示6行。264C得指令系统及时序 该类液晶显示模块（即KS008B及其兼容控制驱动器）得指令系统比较简单，总共只有七种。其指令表如表所示:指令名称控制信号控制代码R/WRSDB7DB6DB5DB4DB3DB2DB1DB0显示开关0000111111/0显示起始行设置0011XXXXXX页设置0010111XXX列地址设置0001XXXXXX读状态10BUSY0ON/OFFRST0000写数据01写数据读数据11读数据表:1264LCD指令表各功能指令分别介绍如下。 显示开/关指令R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB00000111111/0当DB0=1时，LC显示RAM中得内容;00时,关闭显示。2、显示起始行（ROW)设置指令R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB00011显示起始行(063)该指令设置了对应液晶屏最上一行得显示AM得行号，有规律地改变显示起始行,可以使D实现显示滚屏得效果。3、页（GE）设置指令R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB00010111页号(07)显示RAM共4行，分8页，每页8行。4、列地址(YAddre）设置指令R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB00001显示列地址(063)设置了页地址与列地址,就唯一确定了显示AM中得一个单元，这样M就可以用读、写指令读出该单元中得内容或向该单元写进一个字节数据。5、读状态指令R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB010BUSY0ON/OFFREST0000该指令用来查询液晶显示模块内部控制器得状态，各参量含义如下：BUSY：-内部在工作0正常状态ON/OFF:1显示关闭显示打开RESET:1复位状态0正常状态在BUS与REET状态时，除读状态指令外，其它指令均不对液晶显示模块产生作用。在对液晶显示模块操作之前要查询状态，以确定就是否可以对液晶显示模块进行操作。6、写数据指令R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB001写数据 读数据指令 R/WRSDB7 DB6 DB5 DB4 DB3DB2DB1 DB011读显示数据 读、写数据指令每执行完一次读、写操作，列地址就自动增一。必须注意得就是，进行读操作之前,必须有一次空读操作,紧接着再读才会读出所要读得单元中得数据。186点阵型LCD软硬件设计实例 通过以上学习，现在就来实际应用12864LCD得软硬件设计。本实例将在CD上显示如图3所示内容：图3 模拟显示效果图 在调试前先将显示切换开关切换到LCD显示状态。图4 128LD实验演示图硬件原理图图5 硬件原理图程序流程图图6软件流程图软件代码 在编写软件代码之前必须要先掌握汉字取模得方法.要得到上表中得文字,我们可以借助取模软件来完成。目前点阵LCD得取模软件有很多，我们以本开发板配套得取模软件为例来介绍一下汉字得取模方法.打开取模软件出现如下显示界面:在文字输入区中输入文字，我们以输入一个欢迎得“欢”字为例，了解其取模过程。在文字输入区中输入“欢后按CTRL+ENE组合键后就瞧到“欢字已经在模拟显示区显示出来了 在“取模方式”中选择“1格式”就可以在“点阵生成区得到您要得汉字“欢”得显示代码. 经过以上步骤后一个汉字就取模成功了，在程序中只要调用这段代码就可显示出汉字“欢”了，其它汉字也用同样得方法。取完要显示得全部汉字代码后我们就可以编程了。
