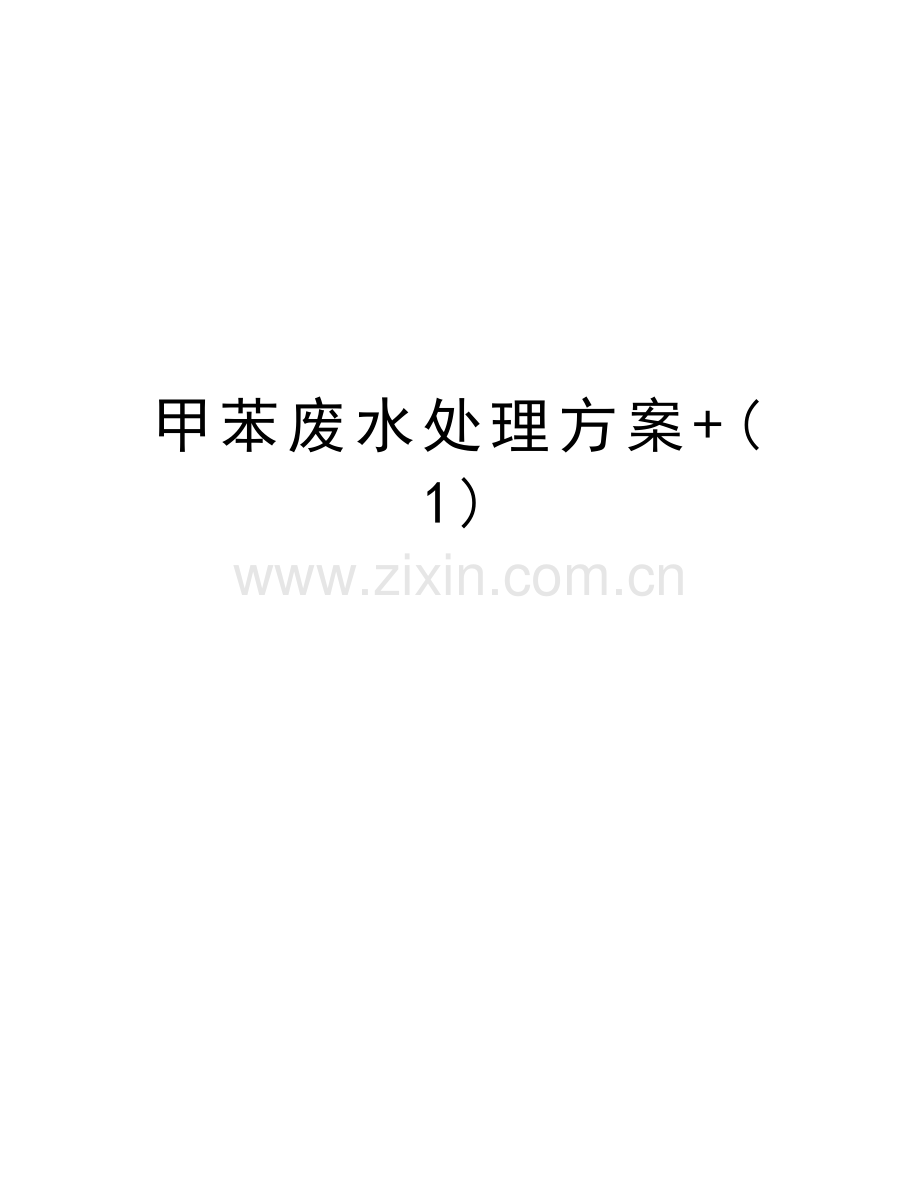

甲苯废水处理方案+(1)说课材料.doc

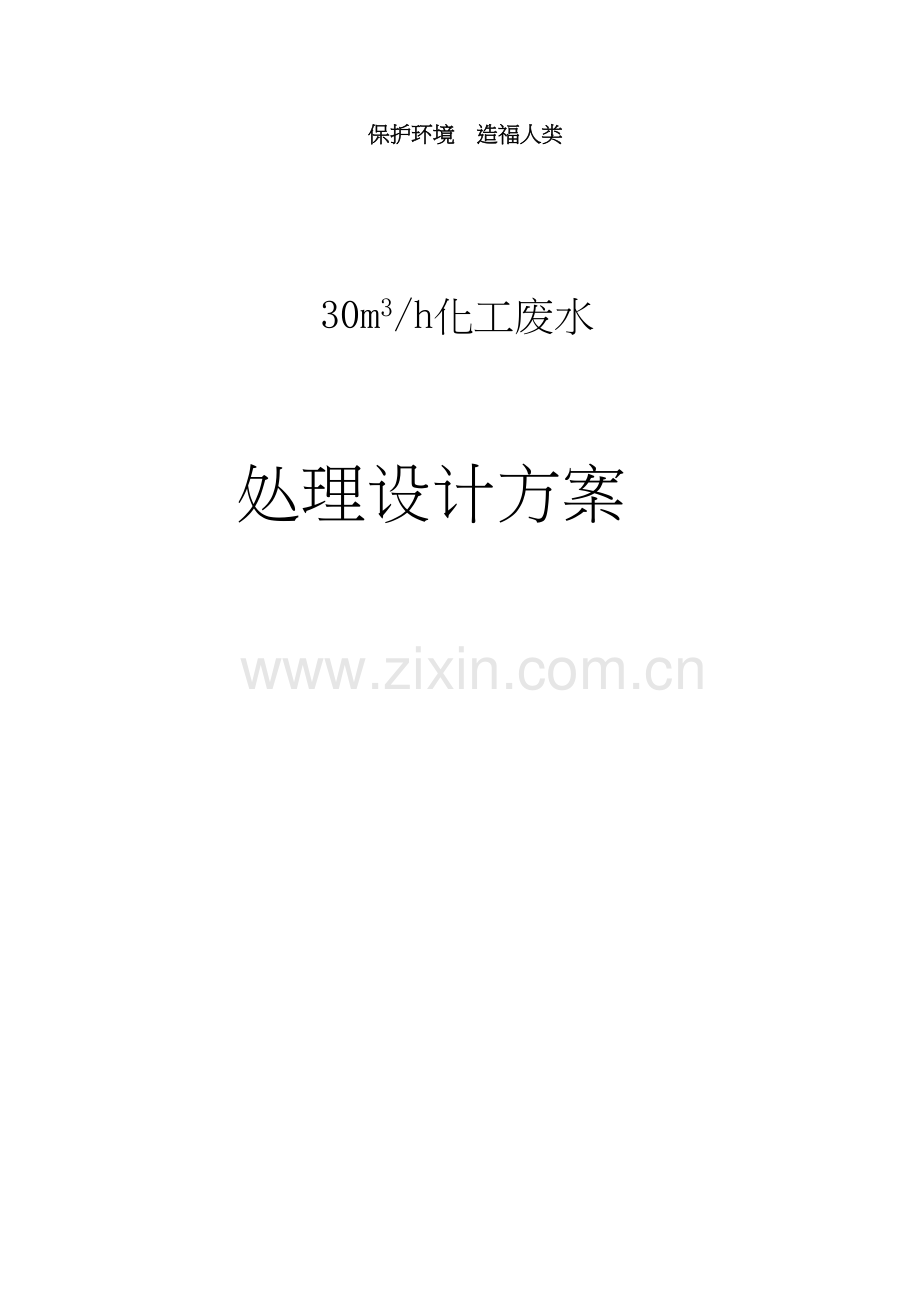

甲苯废水处理方案+(1) 保护环境 造福人类 30m3/h化工废水 处理设计方案 第一章概述1.1工程概况：该公司是一家大型的化工企业，企业在生产过程中会产生一定量的生产废水，废水呈淡淡的乳黄色，废水中主要含有油类和一些苯类有机物和少量的微小悬浮物。苯类不仅属于高分子有机物，而且具有毒性，如果直接排入水体，会对周围的环境造成严重的污染。该公司为了正常生产和持续发展，保护周围水体环境，非常重视废水污染环境问题，并委托我公司制订治理方案。我公司针对该公司废水性质和排放要求，从降低废水处理工程造价和运行成本目标出发，采用先进废水治理技术和设备。本着此原则拟定了本治理方案文件，供企业和有关部门领导审议。1.2编制依据：1.2.1法律法规：中华人民共和国环境保护法 （1989年12月）中华人民共和国水污染治理法 （1984年5月）中华人民共和国水污染防治实施细则（1989年7月）污水综合排放标准 （GB18918-2002）室外排水设计规范 （GBJ14-871997版）地表水环境质量标准 （GB3838-2002）工业企业设计卫生标准 （TJ36-97）中华人民共和国清洁生产促进法 行业同规范污水水之资料。1.2.2 设计规范、标准：污水综合排放标准GB18918-2002给水排水工程设计GB50069-2002室外排水设计规范J14-87（修订本）电力装置的继电保护和自动装置设计规范GB50062-92 低压配电装置及线路设计规范GB50054-951.2.3编制原则：严格执行国家关于环境保护的政策和基本建设法规，符合国家、地方的有关法规、政策、和标准。积极稳妥的利用先进技术，采用高效节能、易于管理、稳定可靠的处理工艺，确保废水处理效果。严格按照业主要求，合理进行工程设计。充分利用土地资源，合理进行平面设计。妥善处理废水处理过程中产生的垃圾、污泥，避免二次污染。工艺设备尽量选用维修简便、操作容易的优质产品。第二章工程技术要素2.1设计水量： 设计水量：根据客户提供数据，按照30m3/h处理设计。2.2设计水质： 根据我公司的实际工程和参照同行业标准设计水质如下 进水水质：项目CODcrBOD5SS色度石油类 PH进水指标6000250020015012006 第三章废水处理方案3.1工艺流程的确定3.1.1废水处理工艺的选择 预处理：该废水中主要含有较多的油类、少量的悬浮物和一些色度等污染物成分，必需重视对这些污染物作到尽可能在前期用物化工艺去除。否则，会影响整个处理系统的运行和处理效果。特别是油类，预处理未除去的油脂会在黏附在活性污泥的表面形成一层油膜，这层油膜会阻止微生对氧的利用，使好氧微生物缺氧死亡，使好氧池中的活性污泥浓度降低，影响处理效果。另外油脂会在水面形成一层油膜影响水体复氧。气浮法是目前最为经济有效的去除油类的方法，在去除油类的同时还能将水中的一些胶体、悬浮物和色度等去除。由于本方案废水中含油类含量较大，单级气浮处理会增加设备负荷，达不到理想的处理效果，因此 在气浮处理首先采用隔油池除去大部分大部分油类，然后再经气浮进一步处理。 生化处理：由于原废水中主要含大分子难降解的有机物，如果直接进行好氧处理，曝气量大停留时间长动力消耗大，因此好氧池前设水解酸化池，利用水解酸化池中的水解酸化菌将大分子的有机物水解为小分子有机物，减少后续好氧处理的停留时间和动力消耗。好氧池后设二沉池进行泥水分离，考虑到废水水量和土建情况，二沉池设为平流式。经过上述处理后废水要能达到排放标准。废水处理工艺流程图 中间调节池 调节池 隔油器 气浮机原废水污泥浓缩池 污泥外运水解酸化池达标排放 好氧池清水池二沉池 污水路线 污泥路线3.2工艺路线描述预处理系统：原废水首先流入调节池进行水质和水量的均衡和调节后，经污水泵提升进入隔油沉淀池进行隔油处理，隔油池出水进入气浮机进一步去除油类和悬浮物，气浮出水进入中间调节池，在中间调节池进行水量的调节后由泵打入水解酸化池，水解酸化工艺主要用于有机物浓度较高，SS较高的污水处理工艺，是一个比较重要的工艺。水解（酸化）处理方法是一种介于好氧和缺氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。水解酸化工艺根据产甲烷菌与水解产酸菌生长速度不同，将缺氧处理控制在反应时间较短的缺氧处理第一和第二阶段，即在大量水解细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续处理奠定良好基础。气浮机出水本身就带有一定的溶解氧，对加速水解酸化反应具有一定意义。水解酸化池出水自流进入生物接触氧化池中悬挂高效立体弹性填料，并由鼓风机充氧曝气，维持池内溶解氧浓度 24mg/l的条件。在接触氧化池中主要存在好氧微生物及自养细菌(硝化菌)，好氧微生物可将有机物分解成 CO2和 H2O，大幅度降解废水中的 BOD5、CODCr、SS等污染负荷。接触氧化池按推流运行，以提高有机物的去除率。生物接触氧化池出水进入二沉池，进行脱落生物膜污泥与清水分离，实现出水达标排放的目的。二沉池设为平流式，污泥由污泥泵打入污泥池，在必要时还可将部分污泥回流至生物接触氧化池和水解酸化池，补充微生物菌源，以达到提高有机物去除率的目的。3.3处理工艺特点厌氧好氧不同的环境条件和不同种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。在厌氧-好氧交替运行下，丝状菌不会大量繁殖。SVI一般小于100，不会发生污泥膨胀。 第四章 废水处理设备、构筑物描述4.1调节池调节池作为预处理最前端的构筑物，起着对水质和水量进行调节的作用。 结构：钢砼，半地下式 尺寸：LBH=6m6m5.6m 有效水深：4.0m 有效容积：180 m 停留时间：14小时配套设备：液位控制计一台，污水提升泵4.2 隔油气浮一体机 隔油沉淀池设为平流式，通过静止分离原理去除油类和悬浮物气浮装置的工作原理是在一定条件下，将大量空气溶于水中，形成溶气水，作为工作介质，通过释放器骤然减压，快速释放，产生大量微细气泡黏附于经过混凝反应后废水中的“矾花”上，使絮体上浮，从而迅速地除去水中的污染物质，达到净化的目的。 本案溶气气浮机可以有效去除水体中95%以上的油脂和悬浮物，有效降低COD，减轻后续处理负担。隔油池设计参数：设备尺寸：设备尺寸：LBH=4m2m2m设备结构：碳钢防腐结构。滤网材质：不锈钢。气浮机设计参数：设备尺寸：LBH=6m2m2m设备结构：碳钢防腐结构。4.3中间水池 中间水池用来调节预处理和生化处理之间的水量差异，减少水量变化对后续处理设备的冲击负荷。 结构：钢砼，半地下式 内部尺寸：LBH=105m4.5m 有效水深：4m 有效容积：200m 停留时间：16时 配套设备：液位控制计一台，污水提升泵一台4.4 水解酸化池 水解处理是将厌氧过程控制在水解酸化阶段，利用兼性的水解产酸菌将复杂的有机物转化为简单的有机物。这不仅降低污染程度，还能降低污染物的复杂程度，提高后续好氧处理的效率。 设计参数：以用户现有构筑物为准。4.5 好氧池 好氧池中悬挂弹性填料，并安装微孔曝气器，通过罗茨风机曝气充氧，利用好氧微生物的自身氧化作用将废水中的有机物氧化为二氧化碳和水。 设计参数：以用户现有构筑物为准。4.6 二沉池二沉池采用平流式，主要作用是将脱落的生物膜从废水中分离出来，确保出水水质。设计参数：以用户现有构筑物为准。4.7污泥浓缩池二沉池污泥含水率很高，使污泥体积较大，不利于后续污泥的处理，因此必须先在污泥浓缩池进行浓缩脱水设计参数：以用户现有构筑物为准。 五、投资估算5.1编制说明 工程投资估算内容包括废水处理站内构筑物建筑、水处理设备、电器、工程设计、系统安装、系统调试等费用。投资估算结合类似工程的经济指标和当地的实际经济情况进行。 5.2废水处理系统的组成及投资估算 主要处理构（建）筑物一览表序号名称规格(m)数量体积价格备注1中间调节池665.61座202钢砼2合计 钢砼结构 主要设备一览表 序号名称规格型号单位数量价格（万元）备注1隔油气浮一体机YBW-30台11.1污水提升泵WQ37-13-3台1产地上海1.2空压机台1 产地烟台1.3溶气泵 功率5.5kw台1产地上海1.4溶气罐5001500台11.5刮沫装置功率0.75kw台11.6搅拌罐8001000台3碳钢防腐含搅拌机1台1.7加药罐10001200台3碳钢防腐含加药泵1台1.8电控柜台1电器正泰1.9释放器304不锈钢台31.10集泥斗 Q2356mm碳钢21.11刮板 304不锈钢2合计11.2万元 以上价格含税不含运费，不包括污水提升泵和主体设备外的其他配套管件、电线电缆。 六、人员培训与要求为保证整个废水处理系统的正常运行，使业主方人员正确管理、操作废水处理站内设备、设施，我公司提供免费人员培训。培训主要内容为废水处理基本知识、废水处理站内设备、设施管理操作方法与紧急事故处理方法，培训在废水处理设施调试过程中完成。 废水处理系统涉及到物理、化学及生物学的处理机制、处理过程中使用的机械设备及自动控制装置等。管理、操作人员应熟悉所处理废水的水质性质、处理工艺流程与原理、每个处理单元的作用及其在整个处理系统中的地位等；应熟练掌握处理设备的原理、型号、操作步骤、操作规程及安全操作知识；应会处理异常运行中的工艺问题、掌握处理事故的应急措施。维修人员应掌握处理设备原理、机械性能，看懂处理设备图纸资料，能够正确拆装设备、科学检修，应能够正确检查、处理设备中的不正常现象，熟悉本专业安全知识及事故处理应急措施。 七、项目组织与服务保障 ? 服务原则：保 修 期：两年本工程投入使用两年内，设备出现非人为责任（指不正当使用、超负荷运转、不定期进行保养维护等）引起的故障，由本公司负责维修、指导故障排除、免费更换有质量缺陷的零配件（不含易损件）等，确保设备正常运转。本公司将协助用户，采取有效措施，确保达标排放。保修期内，上述服务为免费服务。保修期外终身维护，按最优惠价收取维修材料成本费、人工费差旅费。本工程正常情况下，运行平稳、安全。在设备使用过程中，请严格遵循产品使用说明书的要求，定期进行设备保养维护，定期检查损件以确定是否需更换。一般的故障，操作人员可在使用说明书指导下，进行故障排除与维修。? 服务内容：1、保修设备零配件的检修与更换；设备配套管路及阀门的检修与更换；设备运行故障的排除与运行状态的恢复；日常维修保养的现场重复指导。2、培训免费培训操作人员2-3人；培训内容：1）工艺基本知识；2）设备相关设施、设备、日常管理、维护说明、相关操作指导及常见故障紧急排除等。培训途径：面授与现场实习、指导相结合培训时间：工艺调试期间3、定期为建设方提供该设备系列最新的相关资料。4、整个安装及调试过程中接受建设方的监督。5、自接到用户通知之时计24小时内到位；常规故障24小时排除，复杂故障72小时内排除，最迟不超过72小时（自服务人员抵达工地之时计）。
