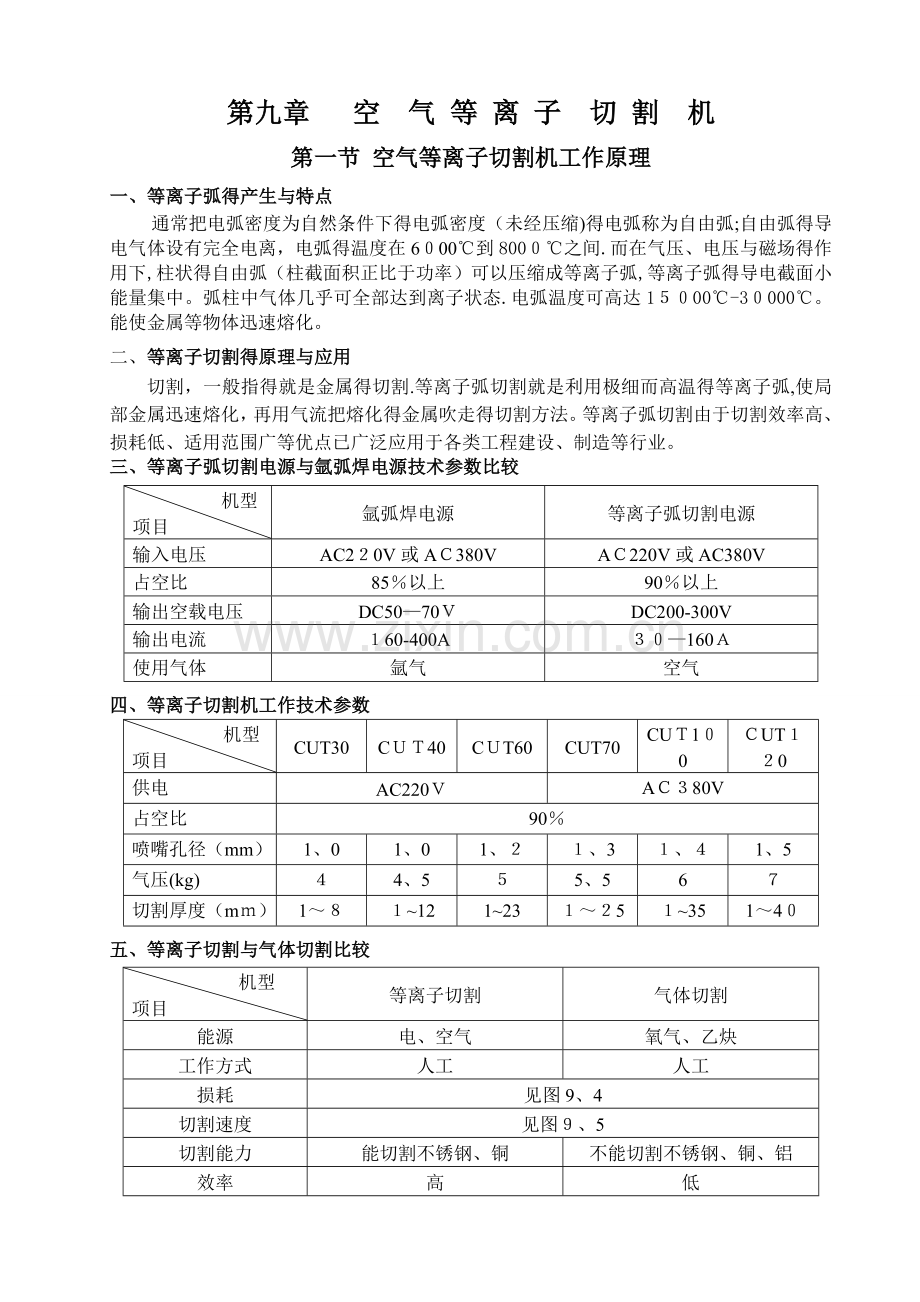

1、第九章 空气 等 离 子切 割机第一节 空气等离子切割机工作原理一、等离子弧得产生与特点通常把电弧密度为自然条件下得电弧密度(未经压缩)得电弧称为自由弧;自由弧得导电气体设有完全电离,电弧得温度在600到800之间.而在气压、电压与磁场得作用下,柱状得自由弧(柱截面积正比于功率)可以压缩成等离子弧,等离子弧得导电截面小能量集中。弧柱中气体几乎可全部达到离子状态.电弧温度可高达100-3000。能使金属等物体迅速熔化。二、等离子切割得原理与应用切割,一般指得就是金属得切割.等离子弧切割就是利用极细而高温得等离子弧,使局部金属迅速熔化,再用气流把熔化得金属吹走得切割方法。等离子弧切割由于切割效率高
2、、损耗低、适用范围广等优点已广泛应用于各类工程建设、制造等行业。三、等离子弧切割电源与氩弧焊电源技术参数比较 机型项目氩弧焊电源等离子弧切割电源输入电压AC20V或A380VA220V或AC380V占空比85以上90以上输出空载电压DC5070DC200-300V输出电流60-400A160使用气体氩气空气四、等离子切割机工作技术参数 机型项目CUT30C40CT60CUT70CU10UT0供电AC220A80V占空比90喷嘴孔径(mm)1、01、01、3、1、5气压(kg)4、55、56切割厚度(m)11212353514 机型项目等离子切割气体切割能源电、空气氧气、乙炔工作方式人工人工损耗

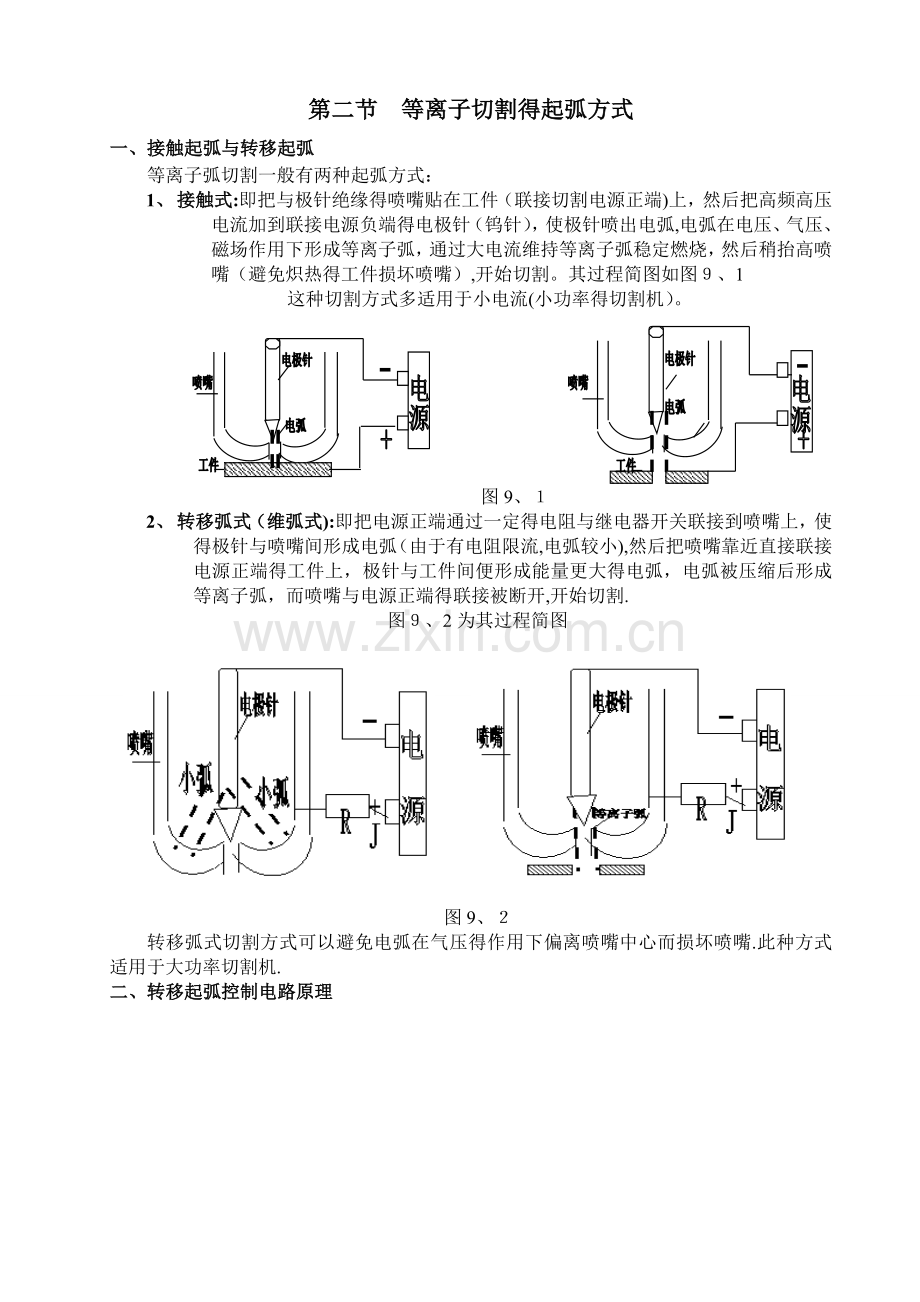

3、见图9、4切割速度见图、5切割能力能切割不锈钢、铜不能切割不锈钢、铜、铝效率高低五、等离子切割与气体切割比较第二节 等离子切割得起弧方式一、接触起弧与转移起弧等离子弧切割一般有两种起弧方式:1、 接触式:即把与极针绝缘得喷嘴贴在工件(联接切割电源正端)上,然后把高频高压电流加到联接电源负端得电极针(钨针),使极针喷出电弧,电弧在电压、气压、磁场作用下形成等离子弧,通过大电流维持等离子弧稳定燃烧,然后稍抬高喷嘴(避免炽热得工件损坏喷嘴),开始切割。其过程简图如图、1这种切割方式多适用于小电流(小功率得切割机)。图9、2、 转移弧式(维弧式):即把电源正端通过一定得电阻与继电器开关联接到喷嘴上,使
4、得极针与喷嘴间形成电弧(由于有电阻限流,电弧较小),然后把喷嘴靠近直接联接电源正端得工件上,极针与工件间便形成能量更大得电弧,电弧被压缩后形成等离子弧,而喷嘴与电源正端得联接被断开,开始切割.图、2为其过程简图图9、转移弧式切割方式可以避免电弧在气压得作用下偏离喷嘴中心而损坏喷嘴.此种方式适用于大功率切割机.二、转移起弧控制电路原理转移弧式切割方式要求先在极针上喷嘴间产生小电弧,然后靠近工件产生等离子弧,通以大电流维持电弧稳定后断开用于起弧得高频高压电流 以及小电弧,其控制电路原理图9、图 9、3工作原理:维弧电路得控制继电器(J2)与高频高压电流产生控制继电器(1A)并联,这样,手开关合上时
5、(S1合上),由于输出电压得作用使得J1、J2同时动作,J1A、J2A吸合,高频高压电流产生器工作,把高频高压电流加到了电极针上,而2A吸合使得喷嘴经过电阻TC、3、R联接到了电源输出正端,于就是,钨针与喷嘴间形成电弧,由于PT、4、R5得限流,此电弧较小,温度低。且由于有C2对高频短路,电抗器及主变压器次级得高频阻碍,用于起弧得高频高压电流不能反窜到二次整流(D1、2)电路。钨针与喷嘴起弧后,电流很小,不能使继电器两端得压降降低到使继电器断开,于就是,小弧一直都维持着。切割时,把喷嘴(极针)靠近直接联接到电源输出正端得工件上,由于高压及小弧得作用,使得极针(钨针)与工件间形成大电弧(能量大)
6、,使得输出电流变大,电流变大后维持电弧(大弧)得稳定燃烧,由于电感(电抗器)得续流作用,使继电器、J2都断开(具体控制过程参瞧“第八章高频高压电流控制,此时,高频高压电流断开。钨针与喷嘴间得小电弧也消失。切割机使用得就是等离子弧,等离子弧得产生就是电压、气压、磁场得共同作用,所以,切割机得输出要求要有较高得电压,(一般为100180V)而电流较小(一般为30A10A)。这样,相对于焊机,切割机得技术参数有所改变:1) 主变压器匝数比变小,以得到较高得输出电压;2) 慢(缓)起动时间变长,以保证气体得供给与气压;3) 反馈增益变小,反馈运放增益由开环增益变为闭环增益;4) 占空比变大(9以上),
7、以得到较高得输出电压;5) 电抗器阻抗变大,以防高频干扰并保证控制继电器可靠得关断。第三节 T三用机系列一、原理模型1、手弧焊、氩弧焊、切割三用一体机得设计与实现:为了适应大工程建设,特殊环境(窄或交通不便等)得需求,公司首创把手弧焊、氩弧焊、切割三种用途得焊接(切割)电源合为一体,组装成三用一体机。由以上得介绍知道,氩弧焊与手弧焊得区别除了焊枪及气瓶得有无之外,内部电路中,前者多了高频高压电流得产生、控制电路、增压起弧电路、高频防护等,而这些,都在手开关得控制之下,于就是,在手弧焊机得基础上很容易实现氩弧焊,只需改变主变压器初次级匝数比,添加手开关及各种电路并把控制电路置于手开关得控制之下即
8、可。使用时更换焊枪,添加气瓶便行。而切割机与氩弧焊机得主要区别在于输出电压、输出电流得变化,切割机输出电压高、输出电流低,但如果同时使用两个或两个以上得焊接电源,通过并联与串联得转换,便可方便地实现输出电压、电流得变换,其原理如图9、图、4二、转换电路 由图、4可知,只要对几组电源得联接关系进行适当得调整,即可改变输出电压、电流得值;从而适应不同得需要。氩弧焊机与切割机得转换也就是基于这样得原理,当电源并联时,输出电压低、电流大,此时,作为氩弧焊机得状态;串联时,电压高、电流小,为切割状态。通常,在实际电路中,电源输出电压、电流得变换就是通过改变主变压器几组次边得联接关系而实现得。如图9、5图9、5
