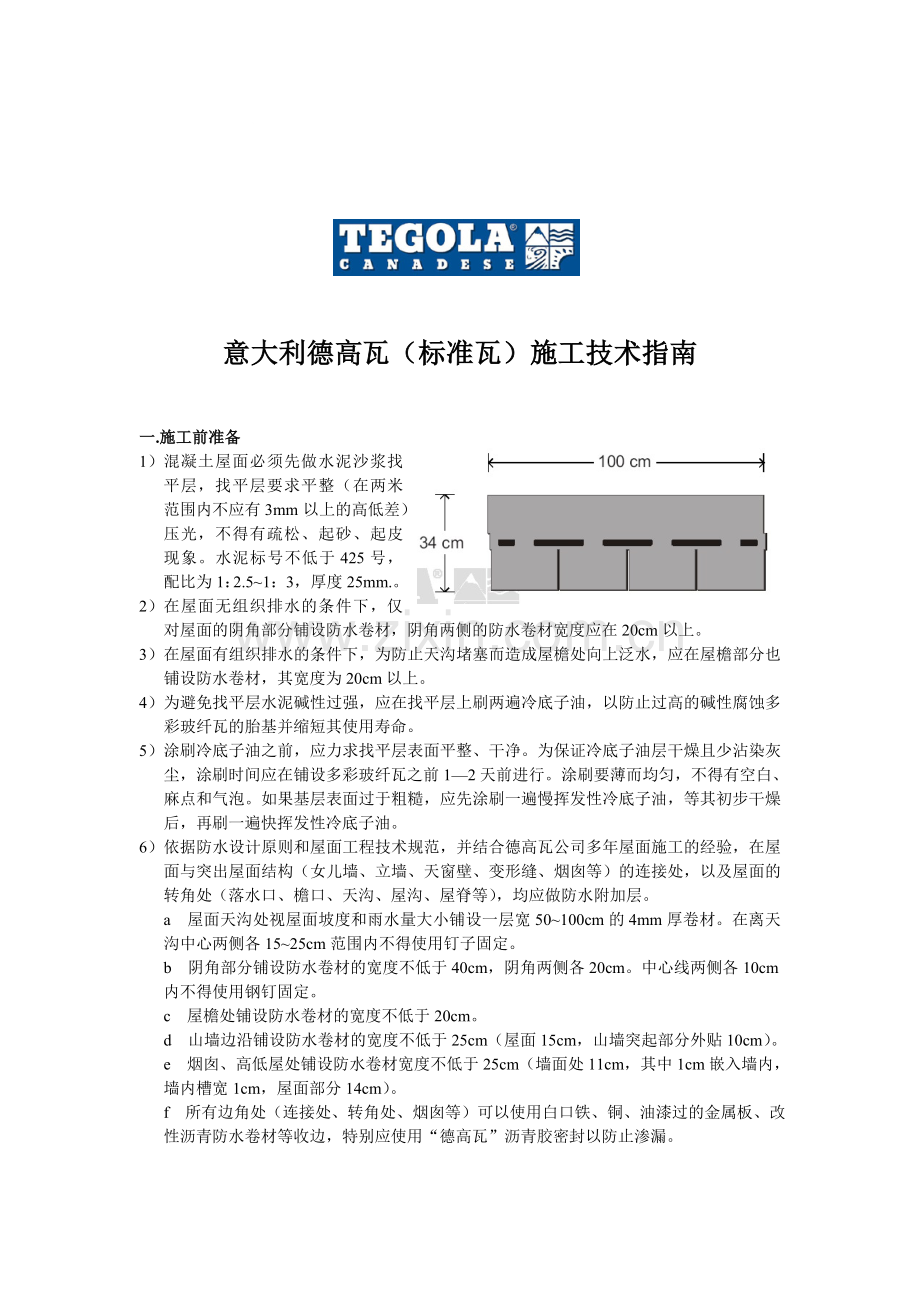

意大利德高瓦（标准瓦）施工技术指南

一.施工前准备
1） 混凝土屋面必须先做水泥沙浆找平层，找平层要求平整（在两米范围内不应有3mm以上的高低差）压光，不得有疏松、起砂、起皮现象。水泥标号不低于425号，配比为1：2.5~1：3，厚度25mm.。
2） 在屋面无组织排水的条件下，仅对屋面的阴角部分铺设防水卷材，阴角两侧的防水卷材宽度应在20cm以上。
3） 在屋面有组织排水的条件下，为防止天沟堵塞而造成屋檐处向上泛水，应在屋檐部分也铺设防水卷材，其宽度为20cm以上。
4） 为避免找平层水泥碱性过强，应在找平层上刷两遍冷底子油，以防止过高的碱性腐蚀多彩玻纤瓦的胎基并缩短其使用寿命。
5） 涂刷冷底子油之前，应力求找平层表面平整、干净。为保证冷底子油层干燥且少沾染灰尘，涂刷时间应在铺设多彩玻纤瓦之前1—2天前进行。涂刷要薄而均匀，不得有空白、麻点和气泡。如果基层表面过于粗糙，应先涂刷一遍慢挥发性冷底子油，等其初步干燥后，再刷一遍快挥发性冷底子油。
6） 依据防水设计原则和屋面工程技术规范，并结合德高瓦公司多年屋面施工的经验，在屋面与突出屋面结构（女儿墙、立墙、天窗壁、变形缝、烟囱等）的连接处，以及屋面的转角处（落水口、檐口、天沟、屋沟、屋脊等），均应做防水附加层。
a 屋面天沟处视屋面坡度和雨水量大小铺设一层宽50~100cm的4mm厚卷材。在离天沟中心两侧各15~25cm范围内不得使用钉子固定。
b 阴角部分铺设防水卷材的宽度不低于40cm，阴角两侧各20cm。中心线两侧各10cm内不得使用钢钉固定。
c 屋檐处铺设防水卷材的宽度不低于20cm。
d 山墙边沿铺设防水卷材的宽度不低于25cm（屋面15cm，山墙突起部分外贴10cm）。
e 烟囱、高低屋处铺设防水卷材宽度不低于25cm（墙面处11cm，其中1cm嵌入墙内，墙内槽宽1cm，屋面部分14cm）。
f 所有边角处（连接处、转角处、烟囱等）可以使用白口铁、铜、油漆过的金属板、改性沥青防水卷材等收边，特别应使用“德高瓦”沥青胶密封以防止渗漏。

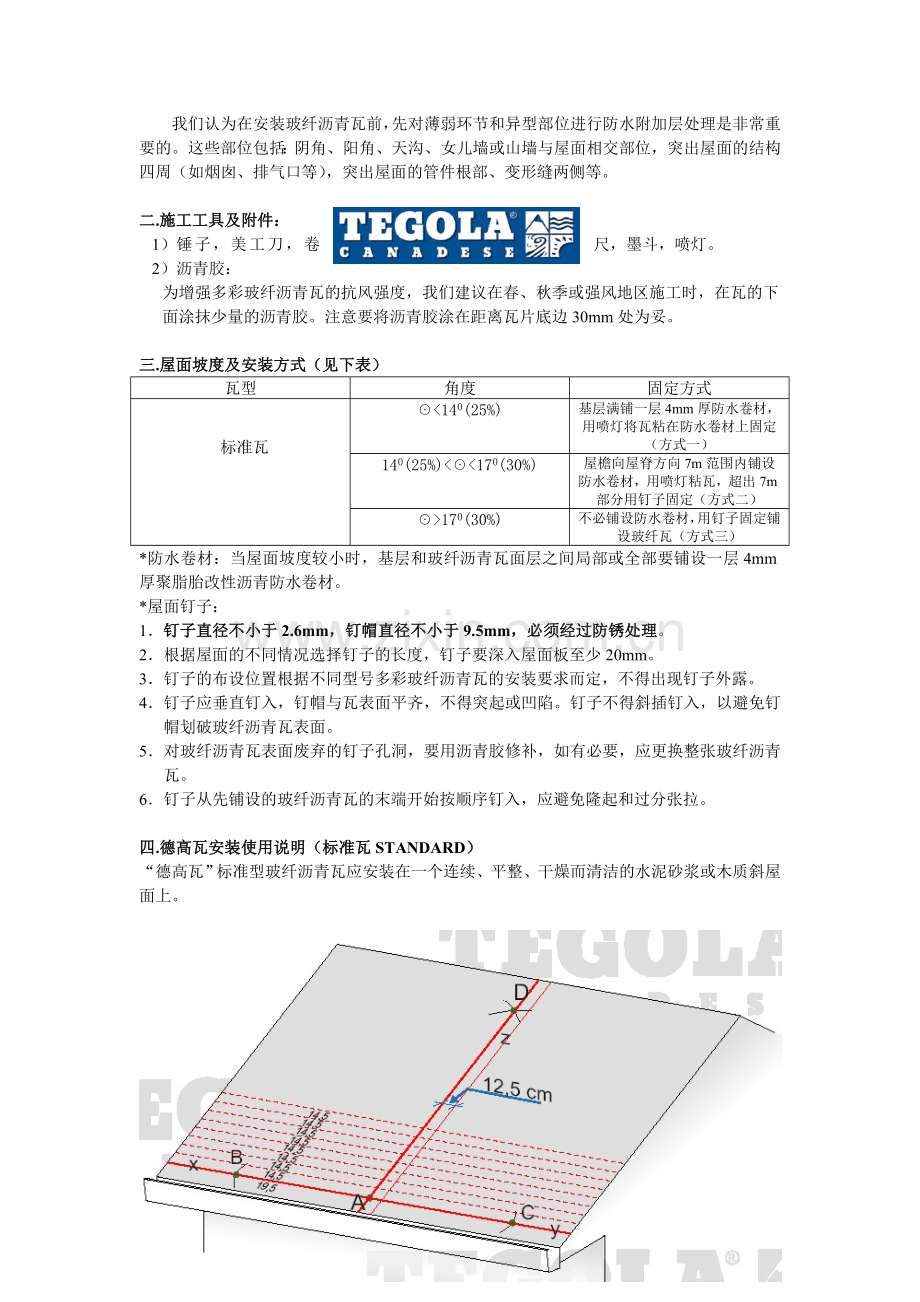

我们认为在安装玻纤沥青瓦前，先对薄弱环节和异型部位进行防水附加层处理是非常重要的。这些部位包括：阴角、阳角、天沟、女儿墙或山墙与屋面相交部位，突出屋面的结构四周（如烟囱、排气口等），突出屋面的管件根部、变形缝两侧等。

二.施工工具及附件：
1） 锤子，美工刀，卷尺，墨斗，喷灯。
2） 沥青胶：
为增强多彩玻纤沥青瓦的抗风强度，我们建议在春、秋季或强风地区施工时，在瓦的下
面涂抹少量的沥青胶。注意要将沥青胶涂在距离瓦片底边30mm处为妥。

三.屋面坡度及安装方式（见下表）
瓦型
角度
固定方式

标准瓦
☉<140(25%)
基层满铺一层4mm厚防水卷材，用喷灯将瓦粘在防水卷材上固定（方式一）
140(25%)<☉<170(30%)
屋檐向屋脊方向7m范围内铺设防水卷材，用喷灯粘瓦，超出7m部分用钉子固定（方式二）
☉>170(30%)
不必铺设防水卷材，用钉子固定铺设玻纤瓦（方式三）
*防水卷材：当屋面坡度较小时，基层和玻纤沥青瓦面层之间局部或全部要铺设一层4mm厚聚脂胎改性沥青防水卷材。
*屋面钉子：
1． 钉子直径不小于2.6mm，钉帽直径不小于9.5mm，必须经过防锈处理。
2． 根据屋面的不同情况选择钉子的长度，钉子要深入屋面板至少20mm。
3． 钉子的布设位置根据不同型号多彩玻纤沥青瓦的安装要求而定，不得出现钉子外露。
4． 钉子应垂直钉入，钉帽与瓦表面平齐，不得突起或凹陷。钉子不得斜插钉入，以避免钉帽划破玻纤沥青瓦表面。
5． 对玻纤沥青瓦表面废弃的钉子孔洞，要用沥青胶修补，如有必要，应更换整张玻纤沥青瓦。
6． 钉子从先铺设的玻纤沥青瓦的末端开始按顺序钉入，应避免隆起和过分张拉。

四.德高瓦安装使用说明（标准瓦STANDARD）
“德高瓦”标准型玻纤沥青瓦应安装在一个连续、平整、干燥而清洁的水泥砂浆或木质斜屋面上。

布线：（图1）
放线：
-在离屋檐34.0cm(若要瓦探出屋檐2.0 cm，则为32.0cm)处绘制一条平行的横线作为XY轴；
-在XY轴上接近斜面中心处标上A点；
-在A点两边等距离处标上B点和C点 （例如150cm处）； 图2 瓦的搭接排列图
-以B点和C点为中心，一条至少200cm长的绳为圆弧划弧，两弧的交点为D点；
-距AD线12.5cm处绘一条平行线（Z=12.5cm），
-从XY线开始每隔14.5cm绘制平行线直到屋脊。
安装：
-沿着屋檐铺20cm高4mm厚改性沥青防水卷材；
-卷材与屋面火烤满粘，用喷灯烤卷材出油，将瓦压卷材。
-第一排瓦沿AD线铺设；
-第二排瓦沿Z线错开AD线12.5 cm 铺在第一片瓦上（图2）；
-按此规律依次铺设直到斜面铺设完成。
建议：以沥青瓦的上边为参考边，切割沥青瓦和排列铺设沥青瓦就变的很容易了。

固定：
用镀锌的与瓦相适应的大头钢钉，长度根据瓦的厚度和屋面的类型而定。钉子可以是光滑的或有环行凸出边的（木屋面）。
一片瓦你可以使用5个钉子，钉子放置在能使瓦和屋顶更好的结合的位置。
注意：对于斜度超过160%（600）的屋顶需使用7个钉子；
对于钉不进钉子的屋顶需要先铺上一层4mm厚的改性沥青卷材（用喷灯铺上），随后用喷灯粘上沥青瓦。
斜度：
可使用钉子固定的最小斜度为25%（14o）；
斜度小于14o的屋顶需要先铺上一层3mm或4mm的改性沥青卷材（用喷灯铺上），随后用喷灯粘上沥青瓦。
对于斜度在25%（14o）至30%（17o）之间，斜面长度超过7m的屋顶，从屋檐至屋脊7m范围内必须铺上3mm或4mm厚的改性沥青卷材（用喷灯铺上），随后用喷灯粘上沥青瓦。

五．节点处理
1. 坡度不同屋面交接处多彩玻纤沥青瓦的铺设
对于坡度不同屋面交接处多彩玻纤沥青瓦的铺设，应先铺设雨水量较的屋面，在转角处，多彩玻纤瓦弯曲并铺设在另一面的屋面上15cm以上。然后开始铺设雨水量较少的屋面的多彩玻纤瓦，此屋面瓦铺设至天沟中心线上1cm 处裁齐，在每张瓦的下部涂沥青胶，要求均匀，饱满。
2.混凝土女儿墙泛水
墙体为混凝土时，多彩玻纤沥青瓦的收头可采用金属压条钉压，并用密封材料密封。
施工时应注意以下几个问题：
（1） 泛水转角处用水泥沙浆抹成半径为150mm的圆弧。
（2） 泛水转角处铺设增强附加层。
（3） 将多彩玻纤沥青瓦和附加层沿立面铺贴，用水泥钉固定在混凝土墙上，再用密封材料密封。
在立墙上加钉金属或合成高分子盖板，盖板上用密封材料密封。
3. 屋脊处瓦的铺设，应顺年最大频率方向搭接，以避免瓦被风掀起。并在屋脊两侧钉2~4个钉子，钉子眼位置涂沥青胶密封。
六．玻纤沥青瓦的储存和运输
1． 储存原则：
-应将多彩玻纤沥青瓦储存在阴凉、干燥处；
-不要将瓦暴露在恶劣的环境下和放在热源附近；
-应将其放在厚木板上，并避免叠放数超过10包；
-如因工作需要必须将其放在室外存放，应避免其与地面直接接触，应用防水塑料覆盖为

妥；室外温度过高时，必须将其移至屋内；
-为了预防在存放过程中条形胶粘合和变质，不要将一个托盘压放在另一个托盘上；
2.运输和搬运原则
-防止碰撞挤压，保持包装完好无损；
-运输过程中应使每包玻纤沥青瓦水平放置，尽量避免瓦与瓦之间摩擦；
-搬运过程中严禁弯折瓦面，严禁随意抛扔和踩踏，以避免造成瓦面保护层损坏。

七．特别注意
1. 一个屋面只能使用同一批号的产品。
2. 施工时室外温度不得低于5℃。
3. 在多风和强风地区施工时，建议在基层上铺设沥青防水卷材并将瓦片热熔安装在防水卷材上。

意大利德高瓦公司
