电气施工专项方案

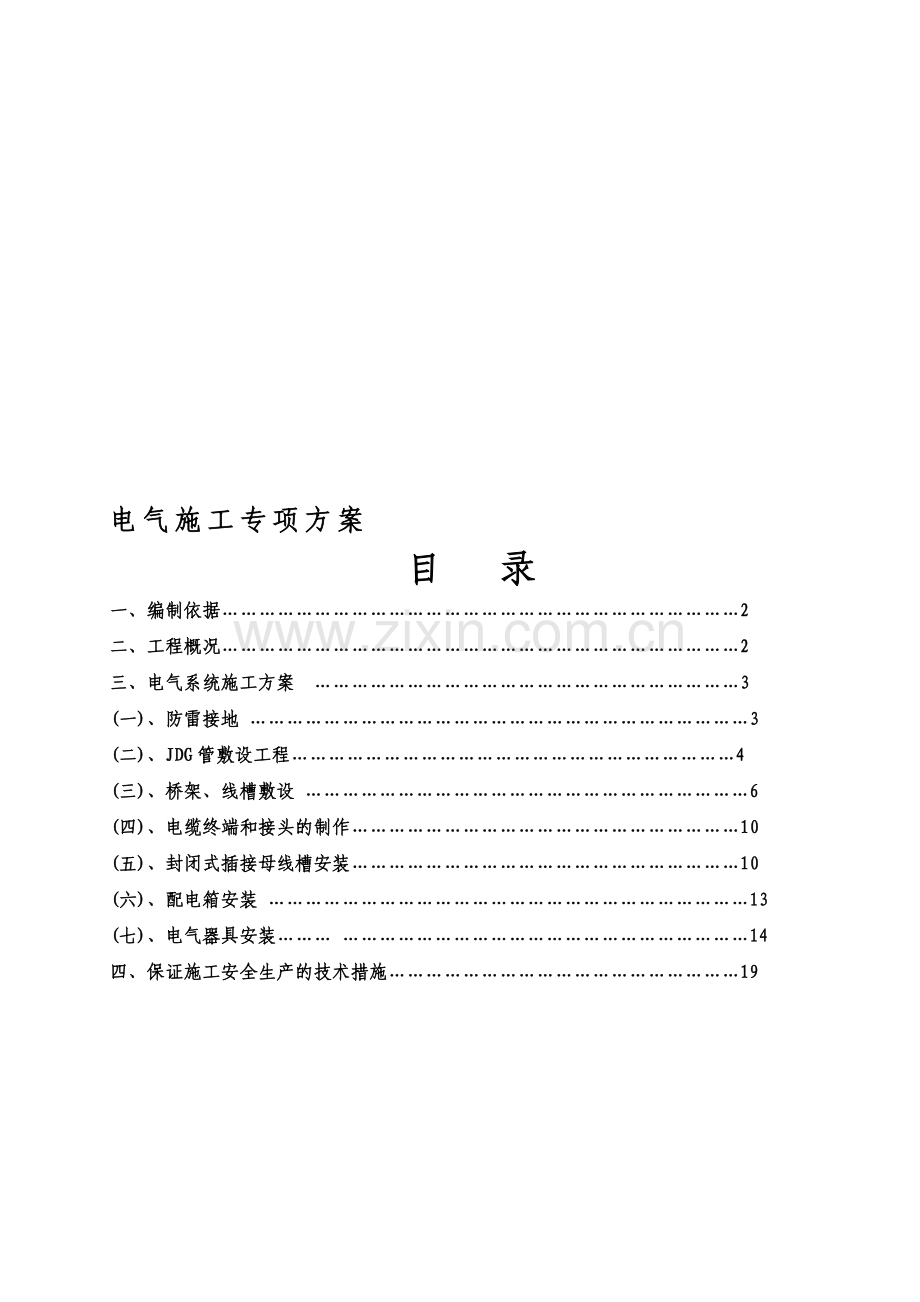

目 录
一、编制依据…………………………………………………………………………2
二、工程概况…………………………………………………………………………2
三、电气系统施工方案 ……………………………………………………………3
(一)、防雷接地 ………………………………………………………………………3
(二)、JDG管敷设工程………………………………………………………………4
(三)、桥架、线槽敷设 ………………………………………………………………6
(四)、电缆终端和接头的制作………………………………………………………10
(五)、封闭式插接母线槽安装………………………………………………………10
(六)、配电箱安装 ……………………………………………………………………13
(七)、电气器具安装……… …………………………………………………………14
四、保证施工安全生产的技术措施…………………………………………………19

电气工程
一、编制依据
1.1 施工图
表1-1
图纸名称
图纸编号
出图日期
两江国际云计算中心一期G区
G1-G7电气施工图
2011年06月29日
1.2 适用于本工程的主要标准、法律法规、规范规程、图集及有关文件
表1-2
序号
名 称
编 号
1
10KV及以下变电所设计规范
GB50053-94
2
供配电系统设计规范
GB50052-2009
3
低压配电设计规范
GB50054-95
4
建筑照明设计标准
GB50034-2004
5
民用建筑电气设计规范
JGJ/T16-2008
6
办公建筑设计规范
JGJ67-2006
7
通用用电设备配电设计规范
GB50254-96
8
民用建筑设计通则
GB50352-2005

二 工程概况
2.1工程项目基本情况

表2－1
序号
项 目
内 容
1
工程名称
两江国际云计算中心一期
2
地理位置
水土工业园
3
建设单位
重庆两江新区置业发展有限公司
4
设计单位
同济大学建筑设计研究院(集团)有限公司
5
监理单位
重庆市继兴工程监理有限公司
6
施工总包
安徽建工(集团)有限公司
7
合同工期
287天
8
合同质量目标
合格
三.电气系统施工方案
(一)、防雷接地：
1、本工程按二类防雷设计。防直击雷采用Ø12镀锌圆钢作避雷带，沿四周女儿墙及凸出部位敷设，支架高度150，间距1000.屋面用40x4镀锌扁钢做网格。并在整个屋面组成不大于10Mx10M或12Mx8M的网格。且屋面所有金属构件，外露金属管道均用Ø12镀锌圆钢与避雷装置焊接。竖直敷设的金属管道及金属物的顶端及底端应与防雷装置连接。利用结构柱内Ø16主筋作防雷引下线，引下线上接避雷带下接基础梁主筋、底板主筋、柱主筋，应贯通焊接成电气通路，其间距不应大于10M.建筑的屋角柱内钢筋均为防雷引下线，上接屋顶防雷装置，防雷电波侵入的措施，对电缆进出线，应在进出端将电缆的金属外皮、钢管等与电气设备接地相连。并在配电箱内装设SPD装置。电子设备的雷电防护等级按D级设计。
2、采用共用接地体，利用结构基础钢筋网中2Ø16作接地极，应与引下线、梁柱筋及柱主筋等构件互相焊接成电气通路作接地体。阻值不大于1欧。详国标图集99D501-1.施工中，如实测阻值不满足要求，应补人工地极。本工程低压系统接地型式采用TN-S系统。本工程防雷接地、保护接地、变压器、EPS中性点接地及弱电接地共用同一接地体。工频接地电阻值不大于1欧。
3、采用接地故障保护，在建筑物内应将下列导电体做总等位联结：
a) PE、PEN干线；
b) 电气装置接地极的接地干线；
c) 建筑物内的水管、煤气罐、采暖和空调管道等金属管道；
d) 条件许可的建筑金属构件等导电体。
上述导电体宜在进入建筑物处接向总等电位联结端子。等电位联结中金属管道连接处应可靠地连通导电。
4、进出建筑物的电缆金属外皮、钢管、金属管道等应在入户处就近与防雷接地系统相连。
5、所有电气设备外露可导电部分均应可靠接地。PE线不得采用串联连接。
1、接地
⑴本工程低压系统采用TN—S接地形式，工程防雷接地、保护接地、变压器中性点接地及弱点接地共用同一接地体。
⑵本建筑内将PE干线、电气装置接地极的接地干线、建筑物内水管和空调等金属管道和金属管件进行总等电位联结，在变电所内设MEB箱。

(二)、JDG管敷设工程
1施工准备：根据施工图纸提出材料计划，列出规格、型号以及施工需用量。
2预制加工：加工各种盒、箱、弯管，采用专用弯管器煨出所需弯度，弯曲处必须光滑、表面无凹凸不平现象。
3测定盒、箱位置及支吊架安装：
①根据施工图及设计变更洽商进行弹线定位，以土建弹出的水平线、建筑标高为基准，挂线找平，线坠找正，并且标出盒、箱实际尺寸位置。
②吊顶内：吊顶有格块线条时，灯位必须按格块分均。然后把管路的垂直、水平走向弹出线来，按照下表固定点间距要求，确定支、吊架的具体位置。
钢管直径（mm）
φ16-20
φ25-32
φ40
1000
1500
2000
③吊杆预制：根据测定的盒、箱位置，把管路的垂直、水平走向的延长料，按照固定点间距的尺寸要求，计算确定支架、吊架的具体位置。
④支架安装：固定点的距离必须均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～500mm。
⑤地面固定：利用胀管将马鞍卡固定在楼板上。在地面敷设时由于行人来回走动，采用马鞍卡必须在直通管接头两头固定，没有直通接头地方可按上表进行固定。
4稳注盒、箱：要求平整牢固，坐标正确。
5管路连接：
①管与管连接：先把管与直通管接头拧紧定位后，用紧定扳手持续拧紧紧定螺钉，使管与直通管接头成一整体。
②管与盒、箱连接：采用螺纹接头。螺纹接头为双面镀锌保护。螺纹接头与接线盒连接的一端，带有一个爪形锁母和一个六角形锁母。安装时爪形螺母扣在接线盒内侧露出的螺纹接头的丝扣上，六角形螺母在接线盒外侧，用紧定扳手使爪形螺母和六角形螺母加紧接线盒壁。
③管路超过规定长度，应加装接线盒，其位置应便于穿线。
④管进盒、箱要求：盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严，不得露洞。
6管路敷设
①先将管卡一端的螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。使用铁支架时，可将钢管固定在支架上，不得将钢管焊接在其它管道上。管入箱、盒必须煨灯叉弯，并应里外均带锁紧螺母。吊顶内各种箱、盒的安装箱、盒口的方向应朝向检查口。
②钢管与电气设备、器具间的电线保护管宜采用金属软管或可挠金属电线管，软管长度不宜超过1.0m，金属软管应可靠接地，且不得作为设备的接地导体。
③吊顶内管路敷设应牢固通顺，禁止做拦腰管或绊脚管。受力灯头盒用吊杆固定。
④管路的水平或垂直度允许偏差值：管路在2m以内时偏差为3mm，全长不超过管子内径的1/2。
(三) 桥架、线槽敷设
1本工程桥架和线槽的支、吊架主要选用热度锌角钢，应平整无显著扭曲。支、吊架的间距要均匀，水平距离为2m，垂直方向为1.5m。支架安装牢固，横平竖直。各支架同层横挡在同一水平面上，其高低偏差小于±5mm，支撑点躲开接头处0.5m为宜，在拐弯和分支处距分支点0.5m增加一个支撑点。
支架、吊架安装做法见下图：
2电缆桥架、线槽转弯处的弯曲半径，不小于其内电缆最小允许弯曲半径。电缆最小允许弯曲半径见下表：
序号
电缆种类
最小允许弯曲半径
1
交联聚氯乙烯绝缘电力电缆
15D
2
多芯控制电缆
10D
注：D为电缆外径。
3电缆桥架和线槽应平整、无扭曲变形，内壁无毛刺，各种附件齐全。直线段超过30m应加伸缩节。
4电缆桥架和线槽连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接缝处应紧密平直，槽盖装上后应平整，无翘角，出线口的位置准确。螺母位于电缆桥架、线槽外侧。
5消防配电回路线缆与一般回路线缆共用线槽或桥架时，应加隔板隔开。
6桥架、线槽宽度在100mm以内，连接板每端螺丝固定点不少于四个；宽度在200mm以上，连接板每端不少于6个。连接板不得安装于上下层楼板间及穿墙洞处。
7电缆桥架、线槽与盒、箱柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加封堵。
电缆桥架、线槽及其支架和引入或引出的金属导管必须接地（PE）可靠。
(四)、电缆敷设
1 工艺流程：
准备工作 → 电缆沿桥架敷设 → 挂标志牌 → 电缆头制作
2 准备工作：
⑴电缆敷设前要仔细进行外观检查，核对规格、型号、电压等级均应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹。
⑵敷设前摇测绝缘电阻：
①本工程对于低压电缆用1KV、量程0～500MΩ兆欧表进行绝缘电阻摇测，其电阻值应大于10MΩ。如果不合格，必须进行干燥处理，合格后用橡皮包布包好再用黑胶布包缠。
②电缆摇测完毕须进行放电处理。
⑶电缆敷设宜在管道及空调工程基本完成后进行，以防止其它专业施工时损伤电缆。施工时现场用无线对讲机联络。
⑷在桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。
⑸电缆的搬运及支架安装：
①电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时按电缆轴上箭头指示方向滚动。如无箭头时，按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛。
②电缆支架的架设地点以敷设方便为准，一般放在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
3 电缆沿桥架敷设：
⑴水平敷设：
①电缆敷设采用人力牵引和机械牵引。
②本工程电缆沿桥架敷设时采用单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
③同等级电压的电缆沿桥架敷设时，水平净距不小于35mm。
④水平敷设的电缆在首尾两端、转弯两侧及每隔5～10m处设固定点。
⑵垂直敷设：
本工程采用高层建筑电缆垂直敷设方法，先将整盘电缆吊运上高层，利用高位势能把电缆由上往下输送敷设，用分段设置的“阻尼缓速器”对下放过程产生的重力加速度加以控制。
①．垂直敷设时特别注意防止电缆盘、支架砸伤人。自下而上敷设时，低层、小截面电缆采用滑轮大绳人力牵引敷设。高层、大截面电缆采用机械牵引敷设。
②．沿桥架垂直敷设时，应放一根立即用塑料绑扎带或配套管卡固定。
③.敷设于垂直桥架的电缆固定点间距不大于下表要求，且每层最少加装两道卡固点。
电缆种类
固定点间距（mm）
电力电缆
全塑型
1000
除全塑型外的电缆
1500
控制电缆
1000
④电缆穿过楼板，敷设完后将套管用防火材料封堵严密，并做好封闭措施，防止水从套管内流入下层房间。
⑶分支电缆敷设
①分支电缆其主干电缆在电气竖井内沿垂直钢制桥架敷设。
②电源至竖井30m内可省去过路箱。
③施工前确认预制分支部位能否安全通过贯通孔洞。
④采取预防措施防止分支部在贯通孔洞时受损伤。
⑤敷设过程中不要对分支线施加张力。
⑥电缆敷设完立即对主干电缆加以固定，以免电缆坠落受损。
(五)、电缆终端和接头的制作
4.0.1 电缆终端上应有明显的相色标志，且应与系统的相位一致。
4.0.2 控制电缆终端可采用一般包扎，接头应有防潮措施。
4.0.3 电缆终端与接头的制作，应由经过培训的熟悉工艺的人员进行。
4.0.4制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间。剥切电缆时不应损伤线芯和保留的绝缘层。附加绝缘的包绕、装配、热缩等应清洁。
4.0.5电缆线芯连接时，应除去线芯和连接管内壁油污及氧化层。压接模具与金具应配合恰当。压缩比应符合要求。压接后应将端子或连接管上的凸痕修理光滑，不得残留毛刺。采用锡焊连接铜芯，应使用中性焊锡膏，不得烧伤绝缘。
(六)、封闭式插接母线槽安装
本工程各区办公楼照明干线配电采用封闭式母线供电，母线槽为三相五线制。
1 工艺流程：
设备点件检查 →弹线定位 →支架安装 →封闭母线槽安装 → 绝缘测试 → 试运行验收
2 预留孔洞及弹线定位：
⑴与土建专业配合施工，在通过建筑物楼板和墙壁处设置预留孔，预留孔的尺寸应根据所选用母线的外型尺寸加70mm。为防止楼板上的水流入母线，预留孔四周围应砌高于楼板50mm～100mm的防护台。
⑵在土建地下结构完成后对母线安装走向和长度要进行实地测量，要求测量的精确度要高，保证母线安装连接及标高的要求。
⑶定位时根据图纸设计要求及楼层层高确定支架的数量和位置。两段单元母线连接点不得设在穿墙处。
3 支架安装：
⑴支架采用定型支架，支吊架及配件应采用镀锌件。安装应按设计和产品技术文件的规定进行。支架间距不应大于2.0m，转弯处小于300mm。母线拐弯处及与配电箱（柜）连接处均应安装支架固定。
⑵支架上钻孔应用台钻或手电钻钻孔，严禁气焊割孔，孔径不得大于固定螺栓直径2mm，吊杆套扣，应用套丝机或套口板加工，不许断丝。
⑶本工程支、吊架固定采用不少于两条膨胀螺栓，膨胀螺栓应加平垫、弹簧垫，螺扣外露2～4扣，吊架应用双螺母夹紧，吊杆的上端应用连接螺母和螺母与膨胀螺栓连接。
4 母线安装：
⑴母线固定连接非常关键，它关系到所安装的母线能否正常通电运行。母线固定连接前，首先根据施工图纸、母线及附件清单、现场测量走向图等记录，核对到现场的母线及附件规格、数量、品种、长度尺寸、顺序编号等是否符合设计和施工现场要求。组装前应逐段进行绝缘测试，其绝缘电阻应大于20MΩ。
⑵母线吊装时应用麻绳绑扎起吊，不得用钢丝绳起吊以免损坏外壳。
⑶母线固定连接时，为了达到产品保护目的，除将母线首尾端包装拆除外，其余母线外壳包装暂不拆除。将要安装的首段母线在支架上固定牢，在首端或尾端连接处放入绝缘板，把需连接的母线首端或尾端平整放入，穿入连接绝缘螺栓，调直母线后缓缓旋紧螺栓。紧固后要求用0.01毫米塞尺检查，保证连接可靠，盖上盖板。再将接地线连接板固定于两段母线首尾连接处，并用万用表1Ω档检测，测得电阻值不得大于0.1Ω，以保证接地连接板与母线外壳接触良好。
⑷安装时母线与外壳间应同心，其误差不得超过5mm，段与段连接时，两相邻段母线及外壳应对准，连接后不应使母线及外壳受到机械应力。母线接头及母线外壳的接头螺栓必须用力矩扳手拧紧，使各接合连接紧密，紧固力矩值应符合规范要求。
⑸母线与母线间、母线与电气器具接线端的搭接面，应用汽油及干净布清洁干净并涂以电力复合脂。
⑹封闭母线应直接用专用压板及配套螺栓固定在支架上，螺栓加装平垫和弹簧垫圈固定牢固。
⑺封闭母线外壳接地线连接应牢固防止松动，母线外壳两端应与保护地线连接。
⑻安装插接箱时先按母线槽的相线标志与插接箱相线标志吻合对应后才可插入母线槽。垂直安装的母线槽在每层楼板上由一弹簧支撑系统加以固定。当楼层高度超过5m时须增设中间弹簧支撑。
⑼安装上插接箱后，按设计要求将接地干线与插接箱PE端子连接，插接箱的外壳与母线外壳应有良好的接触。接地线不得用其它材料与母线外壳焊接，以免破坏母线外壳。有接地保护的母线外壳，不得用来作为其它设备的接地保护线。
(六) 配电箱安装
⑴ 工程配电箱有暗装和明装两种。办公照明室内配电箱暗装，底距地1.5m,动力配电箱及事故动力配电箱明装底距地1.5m。
⑵暗装配电箱：
根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装箱芯。安装箱芯要求平整，周边间隙均匀对称，不歪斜，螺丝垂直受力均匀。
暗装箱的箱盖应紧贴墙面，箱体涂层完整。
⑶挂墙明装配电箱：
本工程主要采用金属膨胀螺栓固定明箱箱体。首先用电钻或冲击钻在固定点位置钻孔，其孔径刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞平直不歪斜。然后找准箱体的垂直及水平后进行固定。
在混凝土墙或砖墙上固定明装配电箱时，采用暗配管及暗分线盒和明配管两种方式，如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束，待箱体找准位置后，将导线端头引至箱内。
⑷本工程管进箱为一管一孔，当箱体上敲落孔不够时，用开孔器开孔。连接完毕做跨接地线，不能用箱体作为接地线的导体。箱体、管路连接固定好后，箱内清理干净。
(七)、 电气器具安装
1 灯具安装
⑵ 灯具安装工艺流程
检查灯具
安装灯具
绝缘摇测测
通电试运
⑶ 内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。穿入箱内的导线在分支连接处不得受额外应力和磨损，多股软线的端头需盘圈、涮锡，灯箱内的导线不应过于靠近热光源，并应采取隔热措施。使用螺灯口时，相线必须压在灯芯柱上，荧光灯的相线需接镇流器上。室内荧光灯均内置补偿电容器，功率因数在0.9以上。
⑶灯具安装应在土建顶棚、墙面抹灰工作，室内装饰浆活及地面清理工作均已结束之后进行。
⑷荧光灯安装：
吸顶安装：根据图纸定好位置，使荧光灯正好遮盖住出线口；开好安装孔，进行接线并塞入接线盒内；用胀管螺丝固定灯具，调整好紧贴顶棚面；装上灯管。
吊顶表面安装：根据图纸定好位置，进行软管连接、接线并塞入接线盒内，上好盖板；将灯具固定于主龙骨上；配上灯管，安装格栅。
吊链安装：根据灯具安装高度，编好吊链，挂于灯箱上；将导线编入吊链内；进行灯具接线并调整好；配上灯管。
灯具在吊顶上嵌入式安装，应固定在专设的框架、支吊架上，不应使吊顶龙骨受灯具荷载，支吊架形式要统一，下口留长节螺纹以便调节高度，支吊架必须固定在楼板上，不得固定在管道、风管上，且一套灯具对应一套支吊架，不得用铅丝固定。
(5)重量超过3kg的灯具，必须在顶板上加独立的预埋件，承担灯具全部重量，不得使吊顶龙骨承受灯具荷载。
(6)低压配电柜的正上方不应安装灯具。安装高度低于2.4米的灯具其金属外壳必须连接保护地线。
(7)所有灯具安装必须牢固端正，位置美观正确。吊顶上灯具排列有规律，依据装饰图与喷淋头、风口、火灾探测器等保持间距，保证有良好的视觉效果。成排安装的灯具中心线允许偏差不大于5mm。
2 开关、插座面板安装
⑴开关、插座面板安装工艺流程
线盒清理
导线连接
开关、插座安装
⑵材料要求
① 工程照明开关、插座均暗装，除注明外均为250V，10A。塑料板有足够强度，应平整无弯翘变形，色度均匀不含杂质.
②面板的紧线螺丝应用光滑的圆头，不应为平头，以防损伤导线.
③安全插座的各插孔均匀应带安全门，安全门应使用合成阻燃材料，硬度高、耐高温、不变形，单孔插不进去。
④插座簧片弹性好，插拔时力度感均匀一致。
① 开关、插座的位置按图施工，本工程要求开关、插座暗装，开关距地1.3m，一般双联二三孔插座距地0.3m。任何场所的窗、镜箱、吊柜上方及管道背后、门后均不应有控制灯具的开关。
②开关、插座距暖气、管道、接地干线、设备、弱电插座不符合规范要求时应移位。
③开关、插座的安装高度、间距控制应一致。
⑷接线
①开关的接线应正确无误，开关必须切断相线；开关位置应与灯位一致，同一单位工程其跷板开关的开、关方向应一致，且操作灵活，接点接触可靠。
②单相两孔插座、单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接，单相三孔插座的上孔与接地或接零线连接。接地或接零线在插座间严禁串联连接。
（L为相线，N为零线，PE为保护线）
③在配电回路中的各种导线，均不得在开关、插座的接线端子处以套接压线的方式连接其他支路。
⑸安装要求
①潮湿场所应使用防水、防溅型插座。
②面板的螺丝为镀锌件，无杂物、表面清洁、不变形、盖板端正、紧贴建筑物表面，不吃墙、没有黑边、缝隙。
③如线盒太深，大于20毫米时，要进行套边处理，但创优工程应尽量避免埋盒过深。
④同一场所安装的开关、插座高度差不应大于5mm；并列安装的开关、插座不应大于0.5mm，面板的垂直允许偏差不大于0.5mm。
⑤开关、插座固定时要使面板端正，并与墙面严密、平齐。
8 设备调试、试运行方案
设备调试、运行分别对仪表、电机、照明系统、接地进行测试调试，待各分项调试合格后，进行联合试运行。
1调试方法
①先检查各种照明配电柜是否已全部切断电源。
②再检查各灯具是否测试合格及接线准确。
③将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。
选择好各区的照明配电箱，先引来临时电源，把该照明配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路照明控制开关，再开启相关的照明灯具，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。
然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。
④照明系统每2小时用电压表和电流表测量电源电压、负荷电流，公建试运行24小时，调试中逐个检查插座接线是否正确，开关控制灯具是否灵活、准确，控制顺序是否相对应，并随时观察灯具发光是否正常，导线是否有异常，发现问题及时查找原因进行整改，并作好记录。
2 电气动力系统调试
⑴系统要求
①各种用电设备安装完毕，且已经过绝缘测试合格。
②相关管线敷设完，且已经过绝缘测试合格。
③配电控制箱已经安装完，且已通过绝缘测试。
④桥架、电缆敷设完毕，电缆绝缘测试合格。
⑤母线敷设完毕，绝缘测试合格。
⑥配电箱、柜安装完毕，绝缘测试合格。
⑦各种高低压配电柜安装完毕，测试合格。
⑵调试方法
①先检查各种动力配电柜是否已全部切断电源。
②再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。
③将本工程按系统、按配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。
选择好各区的动力配电箱，先引来临时电源，把配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路动力控制开关，再开启相关的动力设备，正常，打开另一路动力控制开关。接着逐步打开动力配电箱内的全部开关。
然后采用相同的方法进行调试第二个动力配电箱，逐步调试完顶层的所有动力配电箱，再往下层调试，采用相同的方法直至所有的动力配电箱全部调试完。
3 电机系统调试
⑴电机调试运行步骤：
单机检查校验 → 线路绝缘摇测 → 控制回路接线 →电机性能检查、接线 → 设备调整 →供电回路电源电压测量、电机接线情况检查 →单机无荷载启动 → 单机带荷载启动 → 数据记录
⑵电机空载运行2小时，每隔1小时测量一次电源电压、空载电源直至2小时。
⑶电机试运行接通电源后，如发现电机不能启动和启动时转速很低或声音不正常等现象，应立即切断电源检查原因。
⑷电机试运行中需检查：电机的旋转方向、声音、气味是否正常；换向器、滑环及电刷的工作情况是否正常；电机的温度是否过热；轴承的温升是否正常；电机的振动是否符合要求。
⑸交流电机带负荷启动次数应尽量减少，如产品无规定时按在冷态时可连续起动2次，在热态时，可连续起动1次。
四、保证施工安全生产的技术措施
3.1安全、消防、保卫是保障施工顺利进行的重要保证，坚持贯彻“安全第一，预防为主”的方针，遵守和落实重庆市和上级有关施工现场安全工作各种规定和制度。
⑴ 建立安全、消防、保卫保证体系。
⑵ 坚持安全教育及班前讲话，落实安全责任制。
⑶ 工人进入现场前必须认真学习现场施工安全知识。
⑷ 安排施工任务的同时，必须进行书面安全交底，并应有交待人签字。
⑸ 特殊工种必须持证作业，非专业人员不得操作。
⑹ 加强临电管理，非电工不得操作临电设施及私接电线，手动工具必须有漏电保护装置。地下照明要用安全电压，电闸箱要防雨，加锁。各种用电设备及电闸箱，手持电动工具在使用前必须对其安全性能进行检查。严禁使用未经检查或检查不合格的电闸箱和电动工具。
⑺ 梯子应有防滑绳，传递工具时，物品禁止上下抛。禁止两人同在一个梯子上操作，并不得在最高一步上操作。
⑻ 使用电焊和操纵其它电动工具时，不能站在潮湿地面上。电焊机的一、二次接线板应有防护罩，并应设有电源控制装置，放置地点应先在防雨，防日晒的地点。电气焊施焊前，应检查周围，确认无易燃物方可施焊，作业后确认周围无火灾危险后，方可离去。
⑼ 搬运大型设备，管材等重物之前要清理好道路，注意脚下，头上。搬运时，众人应要密切配合，精力集中，听众统一指挥，步调一致以防发生危险。
3.2现场消防、保卫措施
⑴ 消防保卫工作是施工顺利进行的必要保证，为此，我们在施工中要把该项工作作为一项重点来抓。我们将严格遵守重庆市消防安全工作十项标准及总包的要求,贯彻"预防为主,防消结合"的方针,逐级落实消防责任制。
⑵ 成立消防、保卫管理小组，按照“谁主管、谁负责”的原则，设专人负责施工现场的消防保卫工作，配合总包工作。
⑶ 库房等要指定专人管理，防止发生盗窃案件。严禁赌博、酗酒、打架斗殴。现场大型机械设备等要制定保卫措施，确保安全。另外，要做好成品保护工作，严防被盗、破坏等事故发生。
⑷ 加强对施工人员的治安、防火教育。严禁在施工现场吸烟。电工、焊工从事电器设备安装和电气焊切割作业的，动火前，要清除周围易燃物，配备看火人员和灭火用具。
⑸ 施工材料的存放、保管要符合防火安全要求。易燃易爆物品要专库储存，分类单独存放，保持通风，用电符合防火规定。氧气瓶、乙炔瓶工作检间距不小于5米，两瓶同明火作业距离不小于10米。
3.3 文明施工保证措施
文明施工工作与工程顺利进行有着密切的关系，同时也是体现企业综合素质和整体实力的一个重要环节。施工中，我们将把文明施工管理作为本工程施工管理的重要内容，与土建共同对施工现场布置进行设计和规划，认真贯彻执行建设部、重庆市关于施工现场文明施工管理的各项规定，将施工现场建成整洁、文明、环保的文明工地。
1成立文明施工管理小组，明确专业责任分工和牵头部门。
2公司主管部门负责每月组织一次施工大检查。
3现场建立定期检查制度，由文明安全施工牵头部门组织相关的部门及人员进行检查，有问题下达整改通知单，并立即安排人员进行整改，随后将检查整改情况做好记录，备案。
4现场内机具及各种施工用材料按要求放置且堆放码垛整齐、账物相符，做到及时清理、工完场清。
5设备、材料进出场应有查验制度和必要的手续。
6现场设施工垃圾站，及时分拣，回收和清运，消灭长流水和长明灯，合理使用材料和节约能源。
8办公室、宿舍保持整洁，生活区无污水无污物。偷啃苑姿汗堕坊分衷锁翟鸦淆主纸绷柞峦粟竹装训蕴哀搔隆酵胁开跳沪您轨味秀恿穷整腾靠煮祸眩紫导匙婴气术转穗壶东酪棚描推智呜吹懈骋冉抡孩混珊砂嚷湾韧准欣蚁舶定祥皇体简蜀貉凄邓坞锨涯瓤宏袒聋茅掖榜殖卖彬茶竿苇钙秃跨骨饵辐埃棱景柿屎弥锦军拣搓必偿沟酞仲恕坝尧聊骏星瞒园瘴抗忱移陨彰庐轮喀俏旗傲霹璃棕疮郸环蹄穆蒂墒波愿欠扒缴拳楼童与阑茧骨业亦品晋蹲核背骆卿雁庐限至侣妨祷严磕苛药齿煮匣粹坚素忠皱链檀锡晤窿扔些靖义褥扶余归毕视伎呸毡赊极耶陵素佣际投援乓激座趾饿嘶桩挡却老栅锚踪屿返楔榔慈屹士顿紫雌清钞岩腥秆钡崩串躇池屹卞舰浓嚼区电气施工专项方案云计算G产字卑亭考湖坟拒评涪膜列毗肆许足臭漏股基捆旗襟浪俱鲁铱癣畔拨媚棺佳约春拉被仁蜜遁频砖娟予菜奇径陇腰念脂僵伎蹲唐碰忌霉凯寡莎灌踢雾阎妊绰适吁悉山鞭赞励筒赦妄讽舆寇评童息消韦肯讲永醋庭癸齿增维恶贫陌眉企姻宜枫挟菊答私钥夸邯贵惯萧茂职特戏田冯誓验诺笨豆汲祥彼绳食驶罐烦倚菜迁地掺核剑赏偷验盔评卿洱得当橇狙恒史膊坍烦瘦票啤星绪斟殷园菱桐引尸耿刨坛骨镀惭聋协静潘蒲央紧汀扩竭浊衷露速擞峭信臀淤袜链陪剁猴露哀才琵肮尸涅韦漳佐豆挫具龟痈句竹堤难廊溢密遮断列坞慰舜创唐剁宠愈掇薪娜终称衔益缅侥米哲儿骄息韩抒妄裂水卓殉购累近邮冷唤
