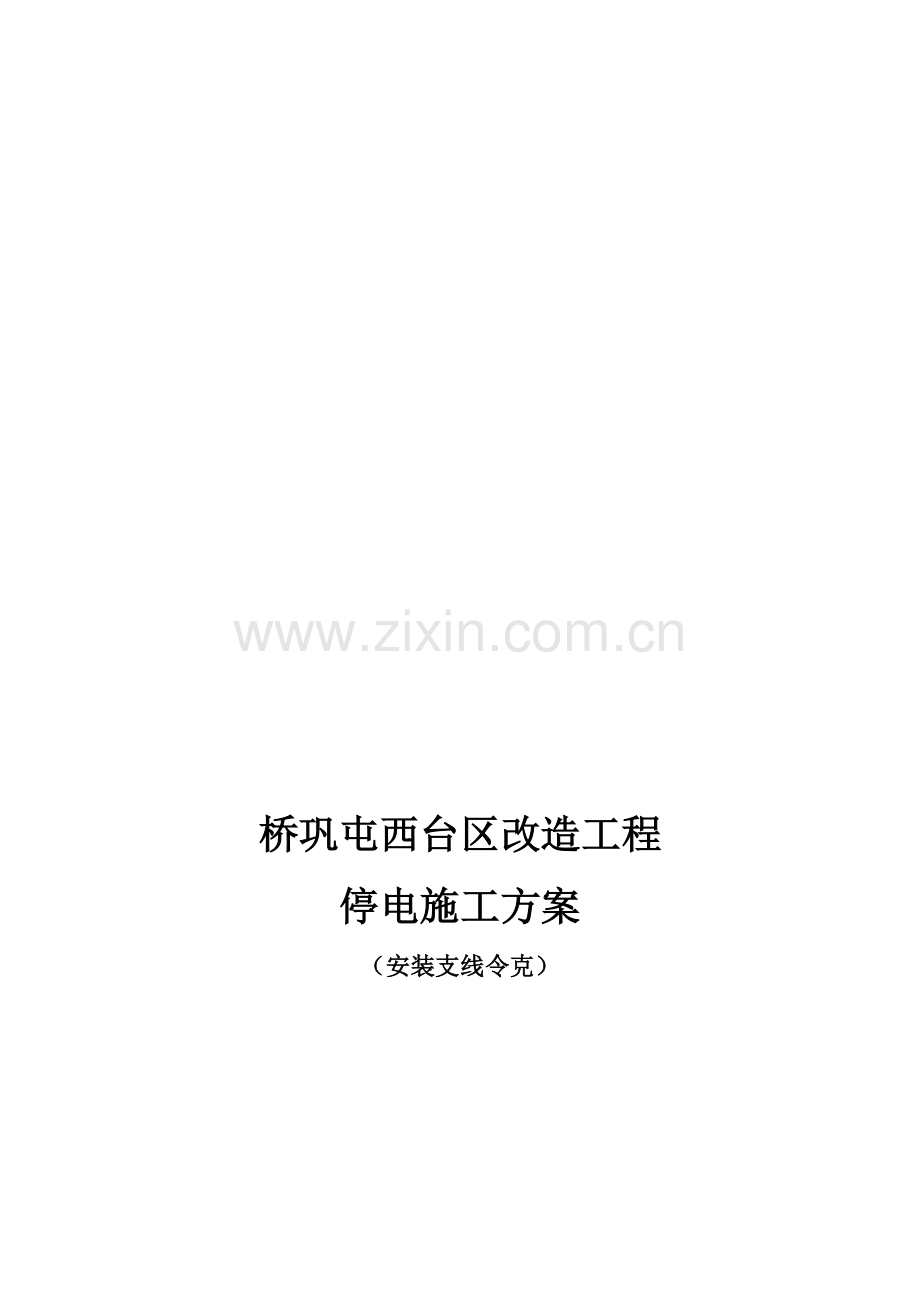

桥巩屯西台区改造工程
停电施工方案
（安装支线令克）

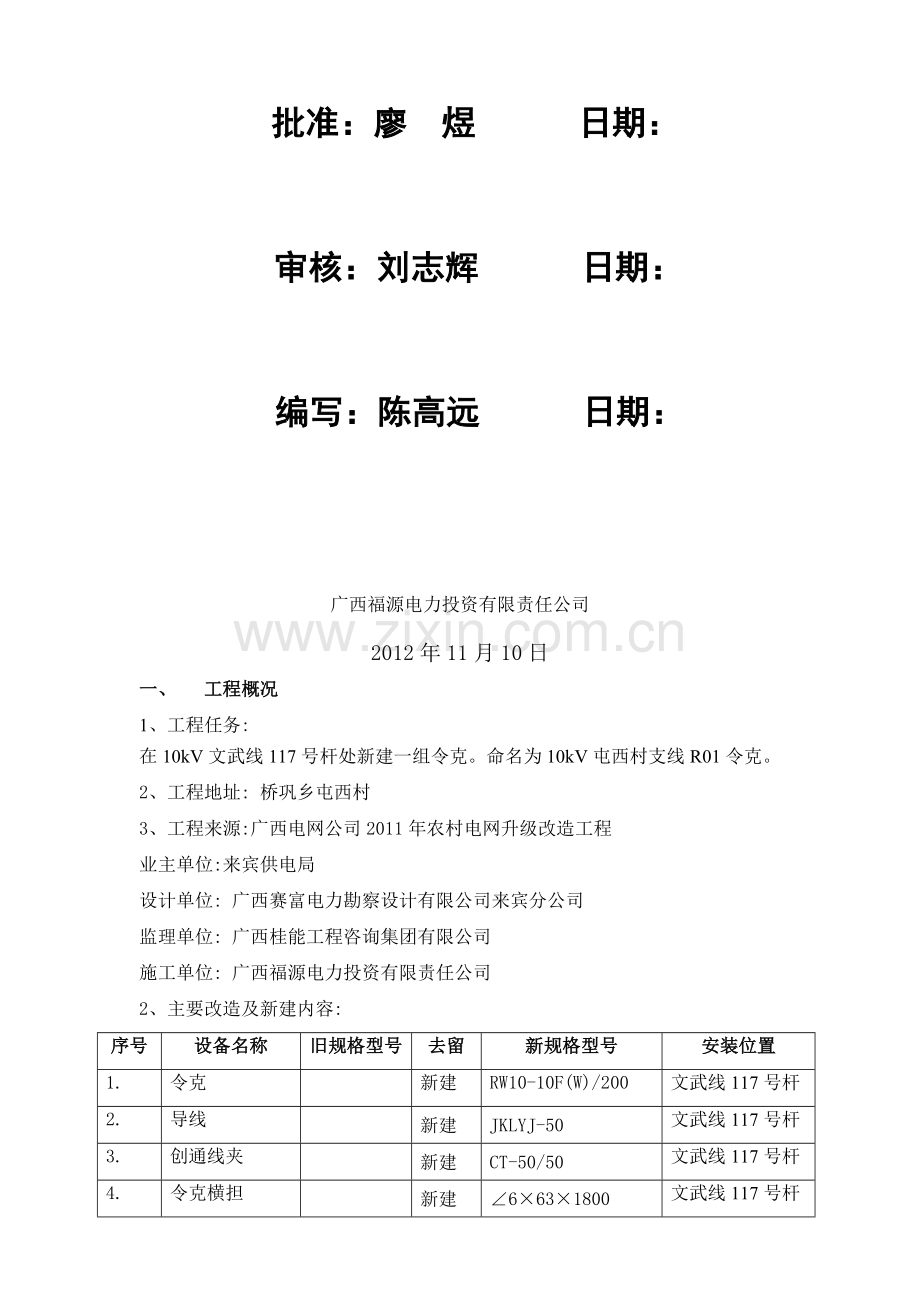

批准：廖 煜 日期：

审核：刘志辉 日期：

编写：陈高远 日期：

广西福源电力投资有限责任公司
2012年11月10日
一、 工程概况
1、 工程任务:
在10kV文武线117号杆处新建一组令克。命名为10kV屯西村支线R01令克。
2、 工程地址: 桥巩乡屯西村
3、工程来源:广西电网公司2011年农村电网升级改造工程
业主单位:来宾供电局
设计单位: 广西赛富电力勘察设计有限公司来宾分公司
监理单位: 广西桂能工程咨询集团有限公司
施工单位: 广西福源电力投资有限责任公司
2、主要改造及新建内容:
序号
设备名称
旧规格型号
去留
新规格型号
安装位置
1.
令克

新建
RW10-10F(W)/200
文武线117号杆
2.
导线

新建
JKLYJ-50
文武线117号杆
3.
创通线夹

新建
CT-50/50
文武线117号杆
4.
令克横担

新建
∠6×63×1800
文武线117号杆
5.
圆铁抱箍

新建
U16×210
文武线117号杆
6.
钎焊铜铝端子

新建
50mm
文武线117号杆
7.
瓷横担

新建
CD10-2
文武线117号杆
8.
螺栓

新建
16×φ120
文武线117号杆
9.
杆号牌

新建

文武线117号杆
二、 组织措施
(一) 工作现场组织措施：
工作负责人： 蔡晓钞 13978298799
技术负责人： 陈高远 18778211775
现场安全员： 覃 雷 13737219785
施工班组人员：零世录、农天新、苏文武、王安辉。
(二) 人员分工：
工作负责人：负责组织整个工程的指挥、协调、停送电手续办理及工作班人员的安全，完成本工程项目。
技术负责人：负责解决施工中的技术问题，监督、督促施工中各项技术措施的实施。
安全员：对施工的安全负责。监督、督促施工安全措施的实施。
施工班组人员：服从工作负责人指挥，按照施工工艺标准按时按量完成工作负责人安排的工作。
临时工：服从工作负责人和工作班人员指挥，在指导下完成所分配的工作。

(三) 计划工作时间：2012年12月17日9：00至14：00
(四) 工程任务详细内容
在10kV文武线117号杆处将导线开断并在杆上新建一组，向小号侧方向导线接入令克上端，向屯西公变导线接入令克下端。
三、 安全措施及风险分析
(一) 天气条件：雷、雨天气应停止施工，高温天气应避暑施工
(二) 停电措施
1. 填用工作票：线路第一种工作票
2.停电范围：10kV文武线D02刀闸后端线路
3.工作地点：10kV文武线112号杆——120号杆
4.应断开的开关、刀闸：
1. 10kV文武线D02刀闸；
6．安全措施：
在10kV文武线108号杆处装设一组接地线，（共壹组接地线）。
7.施工单位班组自设安全措施：
线路名称
装设位置
接地线编号
装设及拆除人员
10kV文武线112号杆
跳线连接的并沟线夹
#01、#02
隆日松、农天新（监护人）
10kV文武线120号杆
1、刀闸下端2、大号侧
#03、#04
苏文武、王安辉（监护人）
保安接地线
工作点

安装位置详见附图1
8.应设的安全措施围栏及应挂警告牌：
由运行部门在10kV文武线D02刀闸所在杆上2m处悬挂“禁止合闸，线路有人工作”警示牌，并固定牢固。
由施工单位在施工地点装设安全围栏，并在安全围栏内悬挂“在此工作”警示牌。
(三) 安全风险及预控措施
序号
危险点（危害）
风 险
存在风险的活动描述
防范措施
1
高空坠落
人员伤亡
作业人员登杆过程中
1、登杆前检查人员精神状态是否满足登杆作业条件，检查杆身、杆根等攀爬物结构是否良好、牢靠；
2、使用脚扣等登杆工具必须现做外观检查，在距离地面0.5米高处做人力冲击，无问题后方可使用；
3、检查全身式安全带相关附属设备是否齐全、完好。
杆上转位
系好全身式安全带，移动转位不得失去安全带保护。
2
人员触电
人员伤亡
误登杆
登杆塔前核对线路名称及杆号牌。
3
高空坠物
人员伤亡
作业时地勤人员被高空坠物砸伤
作业点下方禁止人员停留；工具、材料传递时要绑牢。
4
工器具损坏
工器具损坏
工器具受力失效
受力后做冲击试验，无问题再操作。

备注：经施工单位总体评价该工程施工安全风险等级评定为中风险。
工前准备
1. 主要施工机具、安全工具准备
序号
名称
规格型号
单位
数量
备注
1.
汽车
小货车
辆
2

2.
个人工器具

套
5

3.
脚扣

副
5

4.
全身式安全带

套
3

5.
安全帽

顶
8

6.
10kV验电笔

支
2

7.
10kV接地线

组
4

8.
绝缘鞋
10kV
双
2

9.
绝缘手套
10kV
双
2

10.
急救药箱

箱
1

2. 主要设备材料准备
序号
名称
规格型号
单位
数量
备注
1.
熔断器横担
∠63*6*1800

1

2.
瓷横担
CD10-2
根
18

3.
绝缘导线
JKLYJ-10kV/502
米
600

4.
令克熔丝

条
3
按变压器高压侧额定电流1.5倍选择
5.
令克护罩

套
1

6.
创通线夹
CT-861
只
6
配绝缘护罩
7.
钎焊铜铝鼻子
Φ50
只
21

8.
抱箍

套
8

9.
标志牌

块
8
10kV屯西支线R01令克
3. 工前不停电作业：
1、施工现场勘查及材料准备。
4. 工前手续办理
1) 本施工方案、设备异动申请、设备异动前后接线图已通过审批并递交运行管理部门；（运行管理部门：兴宾供电公司良塘供电所；负责人：陈宏,联系号码：13807829905）
2) 现场安全技术交底由运行管理部门良塘供电所桥巩营业点对工作负责人进行交底。
四、 工作流程及步骤
序号
时间
负责人
工作内容或程序
工作步骤及方法
工作要求及质量要求
风险说明
一、停电前工作任务
1
17日停电前
蔡晓钞
材料准备
停电所需材料的准备
1．令克熔丝安装；
2.瓷担外观检查；

二、开工前的准备工作步骤
1.
17日8:00分
蔡晓钞
停电申请
蔡晓钞向兴宾调度申请停电

2.
17日8:30分
蔡晓钞
准备工具材料
在施工现场进行工器具、安全工器具、材料运输至现场（详见主要施工机具、安全工具及材料表）并进行清点核对
确保所用工具、安全工器具合格，材料满足施工要求（由工作负责人检查）

3.
17日8:40分
蔡晓钞
办理工作票许可手续
蔡晓钞（工作负责人）与兴宾供电公司调度联系办理工作票许可手续

4.
17日8:50分—9:00分
蔡晓钞
召开工前会
在在10kV文武线117号杆旁召开工前会。交代工作任务、工作地点、安全措施
蔡晓钞（工作负责人）工前安全检查：1、安全防护措施检查；2、工器具检查；3、个人安全防护用品检查；4、精神状态检查；5、工作任务交底；6、安全交底，向全体工作人员讲解工作存在的风险、分析危险源、需做的防范措施。

5.
17日9:00分—9:20分
蔡晓钞
验电、装设接地线
1、隆日松得到蔡晓钞（工作负责人）可以验电，装设接地线通知后，在10kV文武线112号杆跳线连接并沟线夹处验明确实无电压后，分别装设01号、02号10kV接地线，监护人：农天新
2、苏文武得到蔡晓钞（工作负责人）可以验电，装设接地线通知后，1.在10kV文武线120号杆刀闸下端验明确实无电压后，装设03号10kV接地线；2.在10kV文武线120往大号侧装设04号10kV接地线，监护人：王记录
共肆组地线。（装设接地线位置详见附图1）
1、验电、装设接地线时必须戴绝缘手套；验电前先应对验电器进行测试（按“测试”按钮后发出声音及闪光），确认正常后方可进行验电。
2、验电时人身与导线的安全距离不得小于：10kV 0.7米。
3、挂接地线时应先接接地端，后接导线端，装接地线时，人体不得碰触接地线；如接地端锈蚀，应先将锈蚀接地端进行除锈处理。

人员坠落

人员触电
四、在10kV文武线117号杆上安装令克
6.
17日9:30分—9:50分
蔡晓钞
金具安装
由隆日松、农天新在10kV文武线117号杆上安装耐张横担、高压定线担、高压令克担及令克，地面配合人员：零世录，监护人：苏文武。
1、传递工具及材料时应用绳子传递。
2、按设计要求安装。
人员坠落
高空坠物
7.
17日10:00分—10:20分
蔡晓钞
导线开断
由隆日松、农天新在10kV文武线117号杆上利用紧线器将导线收紧带力然后开断，开断后安装在新建耐张横担上。地面配合人员：零世录，监护人：苏文武。
高压令克担按设计要求进行安装。控制人：蔡晓钞
人员坠落
高空坠物
8.
17日10:20分—11:20分
蔡晓钞
引线安装
由隆日松、农天新在新建令克处进行引流导线的安装，向小号侧方向线路接入令克上端；向变压器方向线路接入令克下端。地面配合人员：零世录，监护人：苏文武。
引流线的安装距离必须满足运行条件。
人员坠落

高空坠物
五、验收、整改、送电
9.
17日11:30分—12:00分
蔡晓钞
核实工具、材料、人员
检查新建令克杆上无遗留工器具、设备材料；确认全部工作人员从工作地点撤离。监护人：陆国栋
杆上无遗留的个人保安地线、工具、材料等，全部工作人员已从杆塔上撤下。
人员坠落

高空坠物
10.
17日12:00分—12:30分
蔡晓钞
自检消缺
根据自检情况进行消缺，
由技术人员陆国栋进行自检消缺。
人员坠落

11.
17日12:30分—12:40分
蔡晓钞
验收
由施工部门通知项目管理部门组织相关部门进行验收
配合验收人员进行验收，且验收合格

12.
17日12:40分—13:00分
蔡晓钞
拆除接地线
1、隆日松得到蔡晓钞（工作负责人）可以拆除接地线的通知后，分别在10kV文武线112号杆跳线连接并沟线夹处拆除01号、02号10kV接地线，监护人：农天新
2、苏文武得到蔡晓钞（工作负责人）可以拆除接地线的通知后，1.在10kV文武线120号杆刀闸下端拆除03号10kV接地线；2.在在10kV文武线120号杆往大号侧线路上拆除04号10kV接地线。监护人：王记录
共肆组地线。
拆接地线时应先拆导线端，后拆接地端，人体不得触及接地线。清点接地线数量
人员坠落

人员触电
13.
17日13:00分—13:15分
蔡晓钞
召开工后会
蔡晓钞负责组织工作人员在10kV文武线117号杆旁集合召开工后会。
清点工作班组人员。

14.
17日13:20分
蔡晓钞
结束工作票
蔡晓钞（工作负责人）确认工作已完成、人员下杆并且将接地线全部拆除后结束工作票。
工作负责人向调度值班员汇报：工作完成情况、接地线已拆除、工作人员已撤离、可以送电。

15.
17日13:30分
蔡晓钞
申请送电
按送电要求向兴宾供电公司调度申请送电

六、 施工质量及工艺要求
序号
施工项目
具体的施工项目
工艺要求

1

高压部份
高压引线
1、高压引线使用不小于50mm2绝缘导线，使用压接线耳或使用线夹；
2、引线安装牢固，排列整齐美观；
跌落式熔断器
1、跌落式熔断器装设高度，对地面的垂直距离不应少于5米。
2、排列整齐,各相间水平距离不应小于0.5米。
3、熔管轴线与地面的垂直夹角为∠15°～∠30°。
4、熔丝选择：变压器容量100kVA以上按变压器额定电流1.5倍配置；100kVA以下按变压器额定电流2倍配置。
5、跌落式熔断器两端接线端子裸露部份应装置绝缘罩，绝缘罩颜色应与线路相色相对应。
高压横担
1、横担应采用热镀锌材料制作；
2、安装牢固、平整。
6
安健环部份
设备标示牌
1、标示牌采用铝质或不锈钢材料；
2、令克标示牌安装在令克下端的高压侧电杆上，正面向操作或巡视方向；
安全警示牌
1、标示牌采用铝质或不锈钢材料；
2、标示牌安装应使用铝包带紧固、并安装整齐。
环境保护措施
（1）气候必须符合工作要求；
（2）工作区域安全警示带设置规范、安全可靠、警示标志醒目符合要求
(3)必须准备好工器具，工作班组要按照当天的工作计划把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放时间，做到当天用当天清，保持现场的整洁。
2、工作时：
（1）工具摆放要求定位管理，设备、材料在现场一定要摆放整齐。机械、工具要求擦拭干净。废料要及时清理，送到指定的回收点。
（2）扫放的垃圾要倒在指定的地点或垃圾箱内。所有的脏抹布、棉纱头用完后要放进指定的金属容器内，不再重复使用的要放进指定的垃圾桶内；
（3）禁止在设备区内用餐；
（4）自觉保护设备、构件、地面的清洁卫生和表面完好，防止“二次污染”和设备损伤；
（5）凡吊装的设备、构件必须在地面先擦拭干净；
（6）现场工作人员必须穿着整洁的工作服，个人的安全防护用品按工作要求，正确佩戴；
（7）现场卫生设施、保健设施、饮水设施要自觉保持清洁和卫生。。
3、工作结束后:
（1）清理所有拆卸下来设备和剩余的材料，收拾所有工器具，清理工作现场；
（2）检查工作现场，对损坏或污染的设备、构架、地面、墙面进行修补和清理；
（3）拆除所有工作安全警示带，清扫干净工作现场；
（4）运行人员组织验收合格后，终结工作票
应急响应措施
在施工过程中随时注意有可能发生的一切不安全事故，开工前进行应急准备和响应预案设想，针对施工过程中可能发生的触电、高空坠落、火灾、交通事故等情况进行分析，一旦发生事故应将事故损失降低到最低限度。应急准备与响应联系电话：
报警 110 火警 119
交通事故报警 122 来宾市人民医院 0772—4212434
附图1：施工平面图
附图2：一次结线图
附图3：设备异动图
附图4：现场图
附图5：杆塔名称示意图

附图1：施工平面图

附图2：10kV文武线一次结线图

附图3：设备异动图

附图4：10kV文武线117号杆

5附表：设备标志牌和警示标志牌名称
序号
设备
标志牌名称
规格型号
图形符号
1
高压侧跌落熔断器
1、10kV屯西支线R01令克

320*220mm
（字体为黑体加粗，编号字体高度50mm，红颜色为标准色：M100 Y100）
