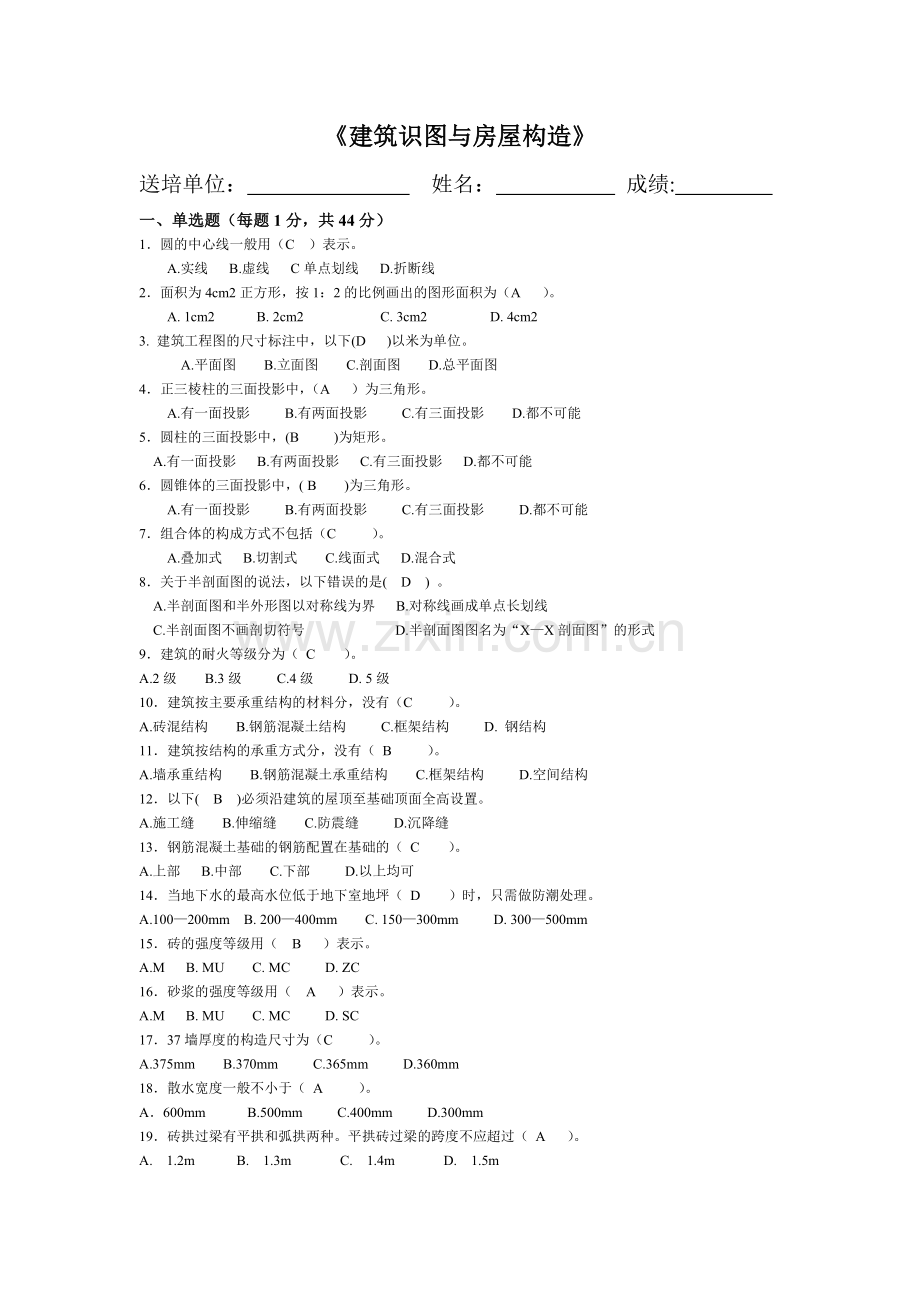

《建筑识图与房屋构造》
送培单位: 姓名: 成绩:
一、单选题(每题1分,共44分)
1.圆的中心线一般用(C )表示。
A.实线 B.虚线 C单点划线 D.折断线
2.面积为4cm2正方形,按1:2的比例画出的图形面积为(A )。
A. 1cm2 B. 2cm2 C. 3cm2 D. 4cm2
3. 建筑工程图的尺寸标注中,以下(D )以米为单位。
A.平面图 B.立面图 C.剖面图 D.总平面图
4.正三棱柱的三面投影中,(A )为三角形。
A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能
5.圆柱的三面投影中,(B )为矩形。
A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能
6.圆锥体的三面投影中,( B )为三角形。
A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能
7.组合体的构成方式不包括(C )。
A.叠加式 B.切割式 C.线面式 D.混合式
8.关于半剖面图的说法,以下错误的是( D ) 。
A.半剖面图和半外形图以对称线为界 B.对称线画成单点长划线
C.半剖面图不画剖切符号 D.半剖面图图名为“X—X剖面图”的形式
9.建筑的耐火等级分为( C )。
A.2级 B.3级 C.4级 D. 5级
10.建筑按主要承重结构的材料分,没有(C )。
A.砖混结构 B.钢筋混凝土结构 C.框架结构 D. 钢结构
11.建筑按结构的承重方式分,没有( B )。
A.墙承重结构 B.钢筋混凝土承重结构 C.框架结构 D.空间结构
12.以下( B )必须沿建筑的屋顶至基础顶面全高设置。
A.施工缝 B.伸缩缝 C.防震缝 D.沉降缝
13.钢筋混凝土基础的钢筋配置在基础的( C )。
A.上部 B.中部 C.下部 D.以上均可
14.当地下水的最高水位低于地下室地坪( D )时,只需做防潮处理。
A.100—200mm B. 200—400mm C. 150—300mm D. 300—500mm
15.砖的强度等级用( B )表示。
A.M B. MU C. MC D. ZC
16.砂浆的强度等级用( A )表示。
A.M B. MU C. MC D. SC
17.37墙厚度的构造尺寸为(C )。
A.375mm B.370mm C.365mm D.360mm
18.散水宽度一般不小于( A )。
A.600mm B.500mm C.400mm D.300mm
19.砖拱过梁有平拱和弧拱两种。平拱砖过梁的跨度不应超过( A )。
A. 1.2m B. 1.3m C. 1.4m D. 1.5m

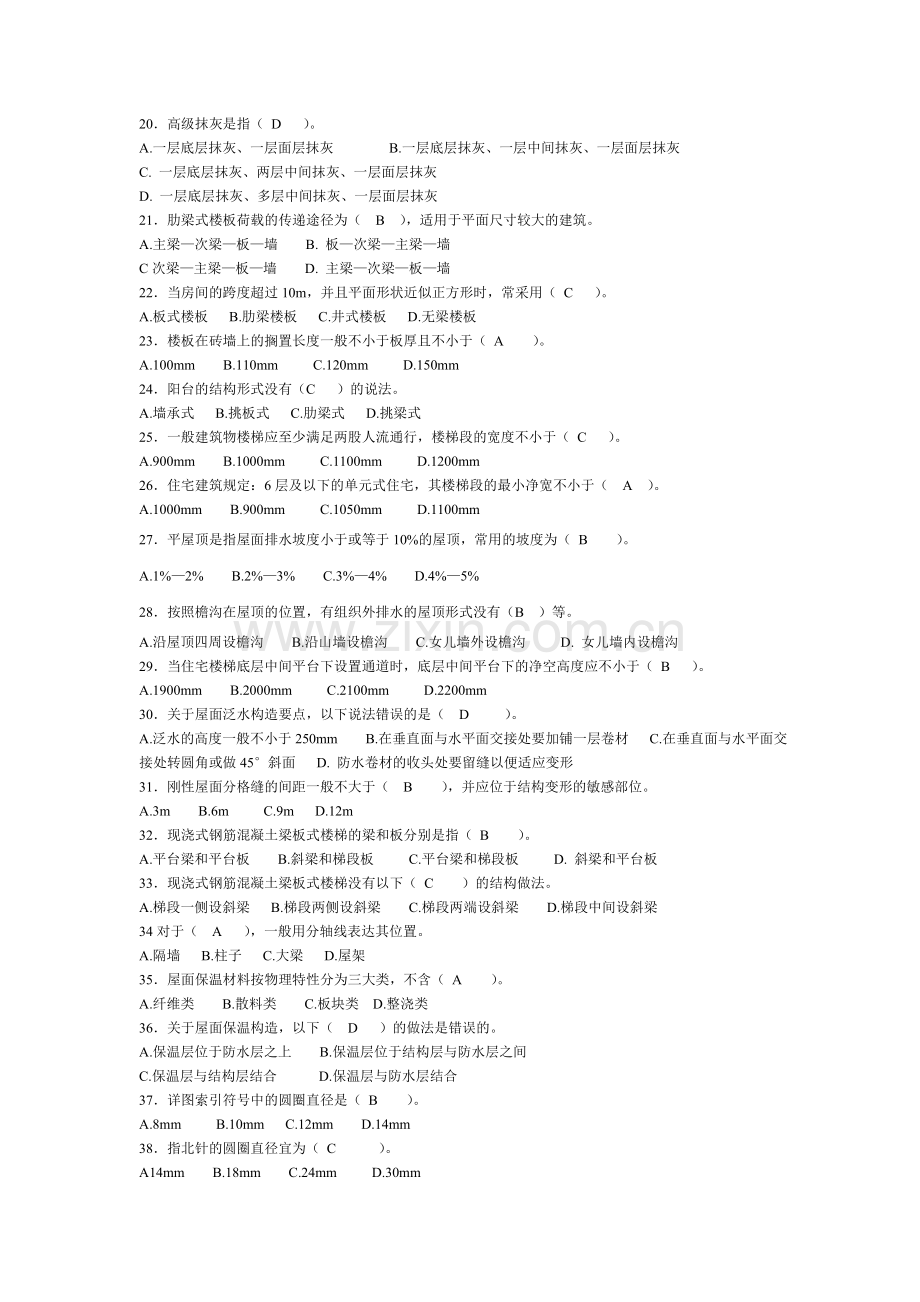

20.高级抹灰是指( D )。
A.一层底层抹灰、一层面层抹灰 B.一层底层抹灰、一层中间抹灰、一层面层抹灰
C. 一层底层抹灰、两层中间抹灰、一层面层抹灰
D. 一层底层抹灰、多层中间抹灰、一层面层抹灰
21.肋梁式楼板荷载的传递途径为( B ),适用于平面尺寸较大的建筑。
A.主梁—次梁—板—墙 B. 板—次梁—主梁—墙
C次梁—主梁—板—墙 D. 主梁—次梁—板—墙
22.当房间的跨度超过10m,并且平面形状近似正方形时,常采用( C )。
A.板式楼板 B.肋梁楼板 C.井式楼板 D.无梁楼板
23.楼板在砖墙上的搁置长度一般不小于板厚且不小于( A )。
A.100mm B.110mm C.120mm D.150mm
24.阳台的结构形式没有(C )的说法。
A.墙承式 B.挑板式 C.肋梁式 D.挑梁式
25.一般建筑物楼梯应至少满足两股人流通行,楼梯段的宽度不小于( C )。
A.900mm B.1000mm C.1100mm D.1200mm
26.住宅建筑规定:6层及以下的单元式住宅,其楼梯段的最小净宽不小于( A )。
A.1000mm B.900mm C.1050mm D.1100mm
27.平屋顶是指屋面排水坡度小于或等于10%的屋顶,常用的坡度为( B )。
A.1%—2% B.2%—3% C.3%—4% D.4%—5%
28.按照檐沟在屋顶的位置,有组织外排水的屋顶形式没有(B )等。
A.沿屋顶四周设檐沟 B.沿山墙设檐沟 C.女儿墙外设檐沟 D. 女儿墙内设檐沟
29.当住宅楼梯底层中间平台下设置通道时,底层中间平台下的净空高度应不小于( B )。
A.1900mm B.2000mm C.2100mm D.2200mm
30.关于屋面泛水构造要点,以下说法错误的是( D )。
A.泛水的高度一般不小于250mm B.在垂直面与水平面交接处要加铺一层卷材 C.在垂直面与水平面交接处转圆角或做45°斜面 D. 防水卷材的收头处要留缝以便适应变形
31.刚性屋面分格缝的间距一般不大于( B ),并应位于结构变形的敏感部位。
A.3m B.6m C.9m D.12m
32.现浇式钢筋混凝土梁板式楼梯的梁和板分别是指( B )。
A.平台梁和平台板 B.斜梁和梯段板 C.平台梁和梯段板 D. 斜梁和平台板
33.现浇式钢筋混凝土梁板式楼梯没有以下( C )的结构做法。
A.梯段一侧设斜梁 B.梯段两侧设斜梁 C.梯段两端设斜梁 D.梯段中间设斜梁
34对于( A ),一般用分轴线表达其位置。
A.隔墙 B.柱子 C.大梁 D.屋架
35.屋面保温材料按物理特性分为三大类,不含( A )。
A.纤维类 B.散料类 C.板块类 D.整浇类
36.关于屋面保温构造,以下( D )的做法是错误的。
A.保温层位于防水层之上 B.保温层位于结构层与防水层之间
C.保温层与结构层结合 D.保温层与防水层结合
37.详图索引符号中的圆圈直径是( B )。
A.8mm B.10mm C.12mm D.14mm
38.指北针的圆圈直径宜为( C )。
A14mm B.18mm C.24mm D.30mm
39.建施首页图不包括( C )内容。
A.图纸目录 B.设计说明 C.总平面图 D.工程做法表
40.关于建筑平面图的图示内容,以下说法错误的是( B )。
A.表示内外门窗位置及编号 B.表示楼板与梁柱的位置及尺寸
C .注出室内楼地面的标高 D.画出室内设备位置和形状。
41.建筑立面图不可以用( C )命名。
A.朝向 B.外貌特征 C.结构类型 D.首尾轴线
42.砖混房屋结构平面图一般没有( B )。
A.基础平面图 B.底层结构平面布置图 C.楼层结构平面布置图 D.屋面结构平面布置图
43. 标注Ф6@200中,以下说法错误的是( B )。
A. Ф为直径符号,且表示该钢筋为Ⅰ级 B.6代表钢筋根数
C. @为间距符号 D.200代表钢筋间距为200mm
44. 关于基础平面图画法规定的表述中,以下正确的有( D )。
A.不可见的基础梁用细虚线表示 B.剖到的钢筋混凝土柱用涂黑表示
C.穿过基础的管道洞口可用细虚线表示 D.地沟用粗实线表示
二、多选题(每题2分,共56分)
1.工程建设图的线型包括有(ABDE )等。
A.实线 B.虚线 C曲线 D波浪线 E.折断线
2.以下说法正确的有( ABE )
A.大于1/2圆的圆弧标注直径 B. 小于1/2圆的圆弧标注半径 C. 等于1/2圆的圆弧标注直径或半径 D. 等于1/2圆的圆弧标注直径 E.球体直径用sФ表示。
3.图样的尺寸一般由( ACDE )几部组成。
A.尺寸线 B.尺寸间距线 C.尺寸界线 D.尺寸数字 E. 尺寸起止点
4.组合体的尺寸由( CDE ) 几部分组成。
A.轴线尺寸 B.标志尺寸 C. 总体尺寸 D. 定位尺寸 E. 定形尺寸
5.识读组合体投影图的方法有( AB ) 。
A.形体分析法 B.线面分析法 C.解析法 D.坐标法 E.剖切法
6.剖面图的种类有( ABE )等。
A.半剖面图 B.局部剖面图 C. 重合剖面图 D移出剖面图 E阶梯剖面图
7.断面图的种类有( CDE )。
A.全断面 B.半断面 C.移出断面 D.重合断面 E.中断断面
8.建筑变形缝按其使用性质分为( BCD )几类。
A.施工缝 B.伸缩缝 C.防震缝 D.沉降缝 E.分隔缝
9.关于筏板基础的说法,以下正确的有(CDE )。
A.筏板基础是由密集的梁构成 B.可以用于墙下 C.可以用于柱下 D.可做成板式 E.可做成梁板式
10.墙身水平防潮层的做法有( BCDE )几种。
A.沥青防潮层 B.油毡防潮层 C.防水砂浆防潮
D.防水砂浆砌砖防潮层 E.细石混凝土防潮
11.构造柱一般设在(ABCD )等处。
A.建筑物的四角 B.外墙交接处 C.楼梯间和电梯间的四角 D.某些较长墙体的中部 E.某些较厚墙体的内部
12.压型钢板组合楼板由(ABDE )等组成。
A.压型钢板 B.压钉 C.抗剪钉 D.混凝土 E.主筋
13.实铺地坪一般由( ACE )几个基本层次组成。
A.面层 B.结合层 C.垫层 D.防潮层 E.基层
14.楼梯段基础的做法有在楼梯段下设(ABCD )等方式。
A.设砖基础 B.设石基础 C.设混凝土基础 D. 设地梁 E.不设基础
15.平屋顶隔热的构造做法主要有(ABDE )等。
A.通风隔热 B.蓄水隔热 C.洒水隔热 D.植被隔热 E.反射降温隔热
16.悬吊式顶棚主要由( CDE )等组成。
A.基层 B.找平层 C.吊筋 D.骨架 E.面板
17.房屋建筑工程图由(ABCE )几个专业工种的施工图组成。
A.总平面图 B.建筑施工图 C.结构施工图 D.基础施工图 E.设备施工图
18. 建筑工程图中,标高的种类有( BCDE ) 几种。
A装修标高 B.绝对标高 C.相对标高 D.建筑标高 E.结构标高
19.建筑立面图要标注( ABCE )等内容。
A.外墙各主要部位的标高 B.建筑物两端的定位轴线及其编号
C.文字说明外墙面装修的材料及其做法 D.入口大门的高度和宽度 E.详图索引符号
20.建筑剖面图应标注(ABCE )等内容。
A.门窗洞口高度 B.层间高度 C.建筑总高度
D.楼板与梁的断面高度 E.室内门窗洞口的高度
21.墙身详图要表明(ABDE )。
A.墙脚的做法 B.梁、板等构件的位置 C.大梁的配筋
D.构件表面的装饰 E.墙身定位轴线
22.楼梯建筑详图包括有( ABE )。
A.平面图 B.剖面图 C.梯段配筋图 D.平台配筋图 E.节点详图
23. 关于钢筋混凝土构件模板图的说法,以下正确的有( ABCD ) 。
A.钢筋混凝土构件模板图又叫支模图 B.主要表达构件的外形及尺寸 C.应标明预埋件的位置 D.是构件模板制作的依据 E.由现场施工人员绘制
24.配筋图画法规定有( CD )等内容。
A.构件外形轮廓用粗实线表示 B.用细实线绘出钢筋 C.钢筋断面用黑圆点表示 D.要注出钢筋的级别、直径等 E.箍筋可不注出根数
25.柱平法施工图列表注写方式在柱表中注写有( ABCD )等内容。
A.柱号 B.柱段起止标高 C.几何尺寸
D.配筋的具体数值 E.柱梁板的构造关系
26.柱平法施工图注写方式有( DE )注写方式。
A.平面 B.立面 C.剖面 D.截面 E.列表
27梁平法施工图注写方式有( AD )注写方式。
A.平面 B.立面 C.剖面 D.截面 E.列表
28.关于梁平面注写方式的说法,以下正确的有( ABE )。
A.集中标注表达梁的通用数值 B.原位标注表达梁的特殊数值
C.集中标注表达梁的特殊数值 D.原位标注表达梁的通用数值
E.施工时,原位标注取值优先
自出题
一、单选题(每题1分)
BC BC5.DADCA10.A 11.DBACADBBABA DBBB 属于直线的点,其投影( B )属于直线的投影。
A、不 B、一定 C、可能 D、不能确定
27. 如果采用1:100的比例,50m的尺寸应绘成( C )
A、50mm B、100mm C、500mm D、5000mm
28. 表示( A )
A、2根直径16的I级钢筋 B、2根直径为16的II级钢筋
C、直径16的I级钢筋 D、直径为16的II级钢筋
29. 已知点M到H面的距离为5mm,到v面的距离为10mm,到w面的距离为20mm,则点M的坐标为( B )
A、(5,10,20) B、(20,10,5) C、(10,5,20) D、(5,20,10)
总平面图上的标高尺寸及新建房屋的定位尺寸,均以( B )为单位。31. 如果采用1:100的比例,50mm图线其真实尺寸应为( D )
A、50m B、100m C、500m D、5m
32. 在绘制图样中,点划线和虚线相交时应( A )相交。
A. 线与线 B. 线与点 C. 点与点 D. 以上都不对
33.表示为( B )。
A.A号轴线之后的第三根附加轴线 B.A号轴线之前的第三根附加轴线
C.0A号轴线之后的第三根附加轴线 D.0A号轴线之前的第三根附加轴线
34. 表示房屋内部的结构形式、屋面形状、分层情况、各部分的竖向联系、材料及高度等的图样,称为( A )。
A.外墙身详图 B.建筑剖面图
C.楼梯结构剖面图 D.楼梯剖面图
35. 雨篷是建筑物上重要的附属构件,一般在( C )平面图上予以表示。
36. 建筑剖面图及其详图中注写的标高为( C )。
A.建筑标高 B.室内标高 C.结构标高 D.室外标高
37. 在建筑总平面图的常用图例中,对于新建建筑物外形用( C )表示。
A.细实线 B.中虚线 C.粗实线 D.点划线
38. 定位轴线应用( D )绘制。
A.中实线 B.细实线 C.虚线 D.细点划线
39 建筑剖面图的剖切位置应在( B )中表示,剖面图的图名应与其剖切线编号对应。
A.总平面图 B.底层建筑平面图 C.标准层建筑平面图 D.屋顶建筑平面图
.40. 在三投影面体系中X轴方向的尺寸反映物体的( A )。
A.长度 B.宽度 C.高度 D.不确定
41. A1图纸幅面的尺寸规格是( A )。
A.594×841 B.420×630 C.420×594 D.297×420
42. 在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为( A )。
(A) (B) (C) (D)
43. 图样中的某一局部或构件,如需另见详图,应以索引符号索引,索引符号的端部是由直径为( B )mm的圆组成。
A:8 B:10 C:12 D:14
44. 房间的( A )是指平面图中相邻两道横向定位轴线之间的距离。
45. ( D )不是建筑施工图中的图样。
A.首页和总平面图 B.建筑平面图 C.建筑立面图 D.基础平面布置图
46. 每张工程图纸都应在图框的右下角设置( B )。
A.会签栏 B.标题栏 C.图框线 D.图幅线
47. 确定组合体总长总高的外包尺寸称为( B )
A.定形尺寸 B.总体尺寸 C.定位尺寸 D.长度
48. 建筑平面图中被剖切的主要建筑构造的轮廓线用( D )表示。
A.点画线 B.中实线 C.细实线 D.粗实线
49. 建筑平面图是用一个假想的剖切平面沿略高于( B )的位置移去上面部分,将剩余部分向水平面做正投影所得的水平剖面图。
A.窗顶 B.窗台 C.踢脚 D.地面
50.( B )是房屋构件包括粉饰在内的、装修完成后的标高。
A.结构标高 B.建筑标高 C.绝对标高 D.相对标高
.51. 在建筑总平面图的常用图例中,对于原有建筑物外形用( A )表示。
A.细实线 B.中虚线 C.粗实线 D.点划线
52. 建筑工程图中断开界线可以用( B )来表示。
A.粗实线 B.波浪线 C.中虚线 D.双点划线
53. 总平面图中室外地面整平标高标注的是( D )。
A.建筑标高 B.结构标高 C.相对标高 D.绝对标高
54. 三投影面体系中,H、V面投影在X轴方向均反映形体的长度且互相对正,称之为(A )。
A.长对正 B高平齐 C.宽相等 D.宽平齐
55.AA.E点在上F点在下 B.E点在下F点在上C.E点在左F点在右 D.E点在右F点在左
56. 正轴测图中,三向变形系数p、q、r分别为( A )
A.1、1、1 B.0.5、1、1 C.1、0.5、1 D.1、1、0.5
57. 确定组成建筑形体的各基本形体大小的尺寸称为( B )。
A.基本尺寸 B.定形尺寸 C.定位尺寸 D.总体尺寸
58.A.尺寸线 B.尺寸界线 C.尺寸起止符号 D.尺寸数字
59. 建筑物及其构配件在装修、抹灰以后表面的相对标高称为( A )。
A.建筑标高 B.结构标高 C.相对标高 D.绝对标高
60. 某平面图形的水平投影为一直线,该平面为( D )
A.正垂面 B.侧垂面 C.水平面 D.铅垂面
61. 在三投影面体系中H面投影能反映物体的( A )。
A.长度和宽度 B.高度和宽度 C.长度和高度 D.不确定
62. 在建筑工程施工图中,尺寸线应采用( B )绘制。
A.点画线 B.细实线 C.中实线 D.虚线
63. 铅垂面的投影特性为( C )。
A.水平投影为平面的类似形 B.正面投影积聚成一条斜直线C.水平投影积聚成一条斜直线 D.侧面投影积聚成一条斜直线
64. 引出线应以( C )绘制。
A.点画线 B.中实线 C.细实线 D.粗实线
65. 建筑平面图的外部尺寸俗称外三道,其中最外一道尺寸标注的是( C )。
B.房屋内墙的厚度和内部门窗洞口尺寸 C.房屋水平方向的总长、总宽
66. 在建筑平面图中,横向定位轴线用阿拉伯数字并按( A )顺序编号
A.从左向右 B.从右向左 C.从上向下 D.从下向上
67. 一般在底层平面图上不予以表示的是( C )。
A.散水 B.台阶 C.雨蓬 D.明沟
68. 建筑平面图中墙体的主要轮廓线用( D )表示。
A.点画线 B.中实线 C.细实线 D.粗实线
69. 首层相对标高的正确标注是( A )。
A. ±0.000 B.0.000 C.-0.000 D. ±0.00
70. 定位尺寸是指( B )。
A. 组合体中各基本形体大小的尺寸 B.组合体中各基本形体之间相互位置的尺寸 C. 组合体总长总宽总高的外包尺寸 D.基本形体的长宽高尺寸
71. 某平面图形的正面投影为一直线,该平面为( A )
A.正垂面 B.侧垂面 C.正平面 D.铅垂面
72. 楼层建筑平面图表达的主要内容包括( A )
A.平面形状、内部布置 B.梁柱等构件的代号C.楼板的布置及配筋 D.外部造型及材料
73. 立面图中室外地坪线用( D )表示。
A.细实线 B.中虚线 C.粗实线 D.加粗实线
74. 已知点M(0,10,25)和点N(0,15,25),关于点M和点N的相对位置,哪一种判断是正确的( C )
A.点M在点N前面 B.点M在点N上方,且重影于V面上
C.点M在点N后方,且重影 在OZ轴上 D.点N在点M前面
75. 在剖面图中未被剖到但投影依然看到的轮廓线用( C )线表示。
A.粗实线 B. 中实线 C.细实线 D.点画线
76. 下列不属于正投影性质的是( C )
A.积聚性 B.类似性、 C.垂直性 D.显实性
77. 在建筑平面图中,纵向定位轴线用拉丁字母并按( D )顺序编号
A、从左向右 B、从右向左 C、从上向下 D、从下向上
78. 已知E点距H、V、W面的距离分别为10、5、20;F点在E点上方5,左方10,前方15,由此可知F的坐标为( B )。
A.(15,30,35) B.(30,20,15) C.(15,20,30) D.(10,20,5)
79. 进深是指平面图中相邻两道( B )定位轴线之间的距离。
A.横向 B.纵向 C.纵横向 D.不确定
80. 详图符号应以粗实线画出,直径为( B )mm。
A.12 B.14 C.16 D.18
81. 在建筑总平面图的常用图例中,对于计划扩建建筑物外形用( B )。
A.细实线 B.中虚线 C.粗实线 D.点划线
82. 尺寸标注中,尺寸起止符号应用( D )线绘制。
A. 细实线 B. 粗实线 C. 点划线 D. 中实线
83. 剖视方向线为( B )线。
A. 细实线 B. 粗实线 C. 点划线 D. 中实线
84. 圆的中心线一般用( C )表示。
A.实线 B.虚线 C单点划线 D.折断线
85.面积为4cm2正方形,按1:2的比例画出的图形面积为( A )。
A. 1cm2 B. 2cm2 C. 3cm2 D. 4cm2
86. 建筑工程图的尺寸标注中,以下( D )以米为单位。
A.平面图 B.立面图 C.剖面图 D.总平面图
87.正三棱柱的三面投影中,( A )为三角形。
A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能
88.圆柱的三面投影中,( B )为矩形。
A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能
89.圆锥体的三面投影中,( B )为三角形。
A.有一面投影 B.有两面投影 C.有三面投影 D.都不可能
90.组合体的构成方式不包括( C )。
A.叠加式 B.切割式 C.线面式 D.混合式
91.关于半剖面图的说法,以下错误的是( D ) 。
A.半剖面图和半外形图以对称线为界 B.对称线画成单点长划线
C.半剖面图不画剖切符号 D.半剖面图图名为“X—X剖面图”的形式
92.定位轴线的圆圈直径是( B )。
A.18mm B.10mm C.12mm D.14mm
93.指北针的圆圈直径宜为( C )。
A 14mm B.18mm C.24mm D.30mm
94.建施首页图不包括( C )内容。
A.图纸目录 B.设计说明 C.总平面图 D.工程做法表
95.关于建筑平面图的图示内容,以下说法错误的是( B )。
A.表示内外门窗位置及编号 B.表示楼板与梁柱的位置及尺寸
C .注出室内楼地面的标高 D.画出室内设备位置和形状。
96.建筑立面图不可以用( C )命名。
A.朝向 B.外貌特征 C.结构类型 D.首尾轴线
97.砖混房屋结构平面图一般没有( B )。
A.基础平面图B.底层结构平面布置图 C.楼层结构平面布置图 D.屋面结构平面布置图
98钢筋标注Ф6@200中,以下说法错误的是( B )。
A. Ф为直径符号,且表示该钢筋为Ⅰ级 B.6代表钢筋根数
C. @为间距符号 D.200代表钢筋间距为200mm
99关于基础平面图画法规定的表述中,以下正确的是(B )。
A.不可见的基础梁用细虚线表示 B.剖到的钢筋混凝土柱用涂黑表示
C.穿过基础的管道洞口可用细虚线表示 D.地沟用粗实线表示
100.( C)能表明建筑物的结构形式、高度及内部布置情况。
A .立面图 B.平面图 C. 剖面图 D . 总平面图
101.图纸上的尺寸标注不包括( D )
A.尺寸界线 B.尺寸线 C.尺寸数字 D.楼层高度
102.轴线间尺寸、建筑物形状、门窗洞的位置和尺寸等在( B )中表示。
A .立面图 B.平面图 C. 剖面图 D . 总平面图
103.高度为30M的建筑,按照1:100的比例作立面图,图纸上应标注的高度尺寸为( D )。
A.30 B.300 C.3000 D.30000
104.断面图与剖面图相比较相同的部分是( D )。
A.剖切符号 B.图名 C.表达范围 D.被剖切部分的表达
105.对于( A ),一般用分轴线表达其位置。
A.隔墙 B.柱子 C.大梁 D.屋架
106.建筑剖面图一般不需要标注( D )等内容。
A.门窗洞口高度 B.层间高度 C.楼板与梁的断面高度 D.建筑总高度
107.下列( A )必定属于总平面图表达的内容。
A.相邻建筑的位置 B.墙体轴线 C.柱子轴线 D.建筑物总高
108.圆弧尺寸标注中,小于等于1/2圆的圆弧标注( B )。
A. B. R C. S D. SR
109. 风玫瑰用于反映建筑场地范围内( A )主导风向。
A.常年 B.夏季 C.冬季 D.秋季
110. 房屋建筑施工图不包括( D )图。
A.总平面图 B.建筑详图 C.建筑立面图 D.基础平面图
111. 如果需要了解建筑内部的房间分布情况,可以查看(A )。
建筑平面图建筑立面图
C、建筑剖面图 D、建筑详图
112.A113. 下图中正确的W面投影是( D )
114.下列投影图中正确的1¾1剖面图是( B )。
A
二、多选题(每题2分) 每题至少有2个及以上正确答案,少选,选对一个得0.5分,多选或错选得0分。
1.工程建设图的线型包括有( ABDE )等。
A.实线 B.虚线 C曲线 D波浪线 E.折断线
2.以下说法正确的有(ABE )
A.大于1/2圆的圆弧标注直径 B. 小于1/2圆的圆弧标注半径 C. 等于1/2圆的圆弧标注直径或半径 D. 等于1/2圆的圆弧标注直径 E.球体直径用sФ表示。
3.图样的尺寸一般由( ACDE )几部组成。
A.尺寸线 B.尺寸间距线 C.尺寸界线 D.尺寸数字 E. 尺寸起止点
4.下列哪些不是组合体的尺寸( CDE ) 。
A.轴线尺寸 B.标志尺寸 C. 总体尺寸 D. 定位尺寸 E. 定形尺寸
5.识读组合体投影图的方法有( AB ) 。
A.形体分析法 B.线面分析法 C.解析法 D.坐标法 E.剖切法
6.剖面图的种类有( ABE )等。
A.半剖面图 B.局部剖面图 C. 重合剖面图 D移出剖面图 E阶梯剖面图
7.断面图的种类有( CDE )。
A.全断面 B.半断面 C.移出断面 D.重合断面 E.中断断面
8投影面垂直面有三种不同情况,其中说法正确的有( AC )。
A.垂直于H面,倾斜于V面和W面
B.垂直于H面,平行于V面和W面
C.垂直于V面,倾斜于H面和W面
D.垂直于V面,平行于H面和W面
.9. 在建筑工程图样上,尺寸的组成包括( ABCE )。
A.尺寸界线 B.尺寸线 C.尺寸起止符号
D.尺寸大小 E.尺寸数字
10. 建筑施工图的图样通常包括( ABCDE )。
A.首页和总平面图 B.建筑平面图 C.建筑立面图 D.建筑剖面图 E.建筑详图
11. 同一个物体的三个投影图之间具有“三等”关系( ACD )。
A.长对正 B. 宽对齐 C.高平齐 D.宽相等
12在建筑工程图样上,尺寸标注中要用细实线表示的部分有(AB )。
A.尺寸界线 B.尺寸线 C.尺寸起止符号 D.尺寸数字
.13. 建筑详图通常包括( AE )。
A.局部构造详图 B.局部平面图 C. 建筑立面图
D.建筑剖面图 E.装饰构造详图
14. 铅垂线的投影特性是( BCD )。
A. H面投影反映实长 B.V面投影垂直于X轴
C. H面投影积聚成一点 D.V面投影反映实长
15下列关于剖切符号说法不正确的是( ABC )。
A.剖切位置线和投射方向线均用细实线绘制
B.投影方向线平行于剖切位置线
C.剖切符号可以与其它图线接触
D.断面图的剖切符号可省略投射方向线
16.正投影的基本特性有( ABC )。
A.积聚性 B.显实性 C.类似性 D.倾斜性
17. 下列选项中,建筑剖面图所表达的内容的是(BCD )。
A.各层梁板、楼梯、屋面的结构形式、位置
B.楼面、阳台、楼梯平台的标高
C.外墙表面装修的做法
D.门窗洞口、窗间墙等的高度尺寸
18. 组合体尺寸种类有( ABC )
A.定形尺寸 B.定位尺寸 C.总体尺寸 D.基本尺寸
19.ABC向
20. 三投影面体系中,能反映物体上下方向的投影有( BC )。
A.H面投影 B.V面投影 C.W面投影 D.不确定
21.ACD.垂直于V面,倾斜于H面和W面
22. 建筑立面图的命名方式有( ABC )
A.用朝向命名 B.用外貌特征命名
C.用首尾轴线命名 D.用所处地势命名
23. 建筑图中的尺寸除( AB )以米为单位外,其他一律以毫米为单位;
A.标高 B.总平面图 C.平面图 D.立面图
24. 建筑平面图上的内部尺寸用来说明( ABC )。
A.室内门窗洞的大小、位置 B.室内的墙厚
C.固定设备的大小、位置 D.定位轴线之间的尺寸
25. 组合体按组合特点分为(ABC )。
A. 叠加式B.切割式 C.混合式
26.下列符合点的三面投影规律的是( AD )。
A.点M的V面投影与H 面投影的连线垂直于OX轴
B.点M的V面投影与W 面投影的连线垂直于OX轴
展开阅读全文
