船体结构-第七节-舷侧结构.pptx

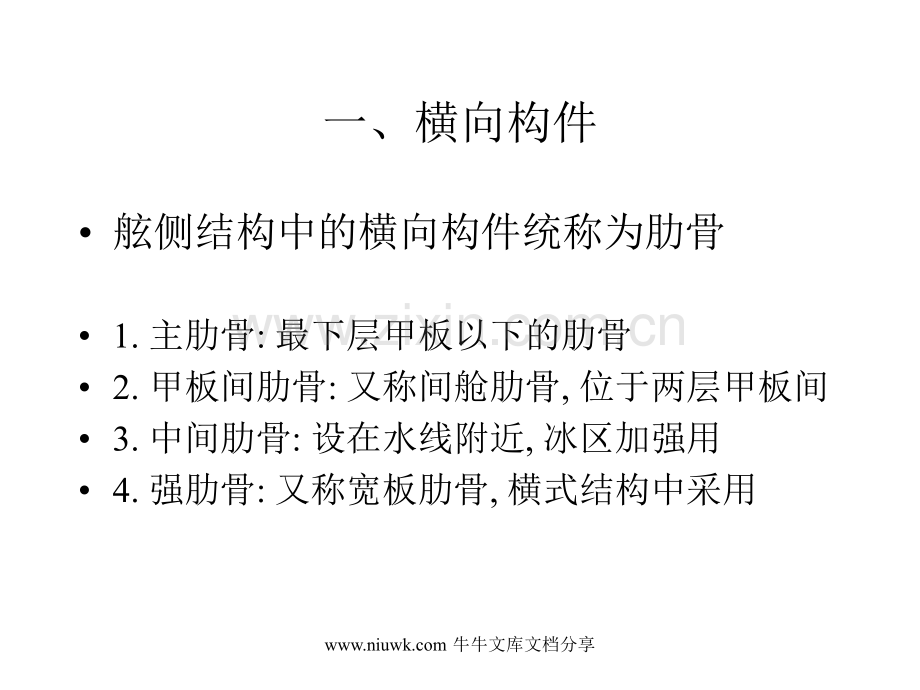

一、横向构件舷侧结构中的横向构件统称为肋骨1.主肋骨:最下层甲板以下的肋骨2.甲板间肋骨:又称间舱肋骨,位于两层甲板间3.中间肋骨:设在水线附近,冰区加强用4.强肋骨:又称宽板肋骨,横式结构中采用 牛牛文库文档分享主肋骨与甲板间肋骨示意图 牛牛文库文档分享冰区加强的中间肋骨示意图 牛牛文库文档分享肋骨编号方法在修造船中,为了指示肋骨的位置,对肋骨进行编号,习惯上以舵杆中心线处的肋骨为0号,向首依次为1,2,3,向尾依次为-1,-2,。 牛牛文库文档分享强肋骨与舷侧纵桁示意图 牛牛文库文档分享二、纵向构件1.舷侧纵桁在横骨架式结构中设置,与强肋骨高度相同.其作用是支持肋骨.2.舷侧纵骨在纵骨架式结构中设置的纵向构件.其主要作用是保证总纵强度 牛牛文库文档分享三、舷边指甲板边板与舷顶列板的连接部位两种类型：直角连接；圆弧连接 牛牛文库文档分享两种类型舷边的特点1.直角舷边建造方便,但应力较大2.圆弧舷边应力分布均匀,结构刚性大.但甲板有效面积减小,甲板排水易弄脏舷侧板 牛牛文库文档分享四、舷墙作用:1.保障人员安全2.减少甲板上浪3.防止甲板物品滚落海中要求:1.不参与总纵弯曲2.在甲板上高度不小于1米 牛牛文库文档分享
