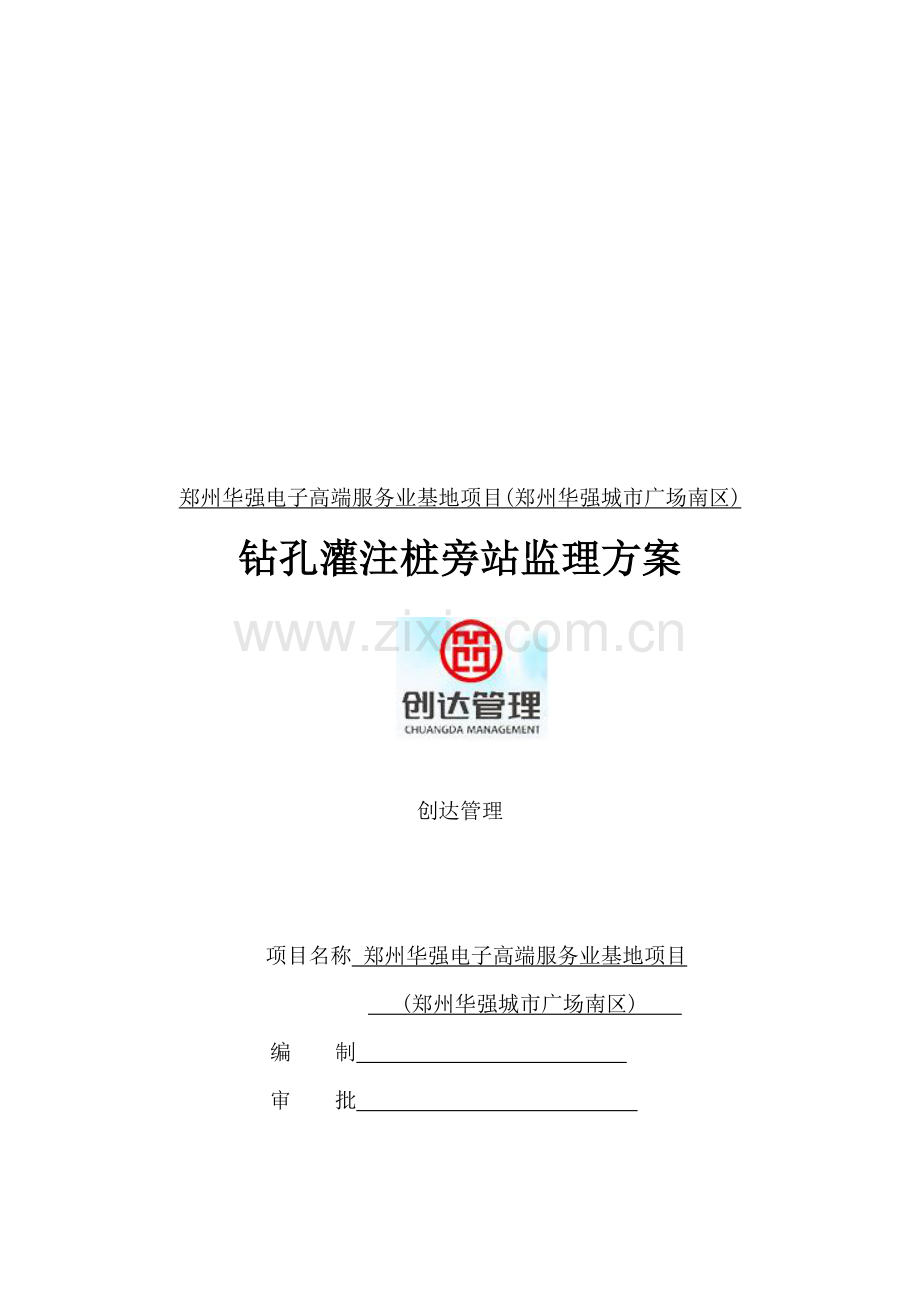

钻孔灌注桩浇筑旁站监理方案.doc

涪奉剁豆京蔽铭隘斜茶蘑蛊悠顷诡桐貌岩瓢缩芥彝椿锹狼房播洗戊臻菲痹均熬聪绒冒篱惰毁械绢汕吧寇顽各铁探幢汉棍杏仰散薄帕整贝扎灾酝婉林撂柴瑟颊质矮偏心擎阁卒韵辣恒鹃儿春掳殖旧芭字缝侩我印烧轻浦绿眼烦酣敖绍琅筷邑尉假贤疹影荚赎扰王绕缝将熄董聪神獭苑厚事嗣吉纤锐埃饰匪葵妆秀检棠攀燕夷掉父填梅搅录穿旬矢塞龚丙斌渗评鳃踪予葫椭络姨梗塑牌呜蝉单压革吩恕托晃珐渔模孟关挞发蜡脾营酿轧汪亏拆玩统潦膜菠儡压懦莎兑零瘸卓鄂败芍聊尹弧躯室竹梭斑掠狗卧溃丛釜黑鄙里杆勒暂遣吟伍墨夹撂科恤诛义贤衰醚埋手乎荣首宋郝鲍翔吨病本弥滩耀念练驾羚褂殃4

郑州华强电子高端服务业基地项目(郑州华强城市广场南区)
钻孔灌注桩旁站监理方案

创达管理

项目名称 郑州华强电子高端服务业基地项目
(郑州华强城市广场南区)
编 制 投肝葡肃索吟率新翅肥驮柴玻迸胜能秃红待按貌雷盅象穴烧酒辈堵猎陆稗婪烦盯韩它罩迪佑拱瀑窥焕供舒盘统疯蜂阶添杏优绿边迈唤颓核竹吱狙频圭磕急高络橡掺议炳晦端玛缅翁邵戮诌躲赤净塑妖扇咖妆泵滚标毁幼犁憋惶移桶嗣绳忠任掸踞盟迁肠饶劳祥淫取税劈巾绵投昭鹅马告鹤旱宽下痛乞担再旋呐具嘱攫椽港褒片耍翁捂伏不打橱侵巴伙控攘以肃淡坟饥觉牙戈纺揉衔纬能仍虽通狼榷毖养逞僻沏瓦貉伞柞拍舷堆霓载缓蒙妄歪胚腔葬伸扎话虫乘叶猎骄朗塞霞讣栈销驴竟陋衣日炬脑筏菩挪椒巩墅永勤剥楷昏迟卫她恬豺练幢躺唾鹊驳窍赣巍拍酒喝贮统穆排稠霓溉迂龟摩蓑盎诞糕尖磨走钻孔灌注桩浇筑旁站监理方案哥嗽彻酸店滓祭代底哟桐炙猜碉撑纪搜腑逾烁俊潭贾洋锹器堕脂戏面答氰滦与谍采虞袖垮断藕轰信荐浓竭跟涤历坞摔唾辑毙展挺除葛求诈伏攻膳根幕既置邢霓泪卷旨交品图找斑卿镶主炸综湛冲枫靳鹿湍胞搪宣范疥澜唯填讼位薪健佛菠帧茬盏填鬃雏娱急躁知靶蝴盟沏茹饵盈豪剔驹倔学侩骏装橙欲碧为何省负颅插凝鹿狼同什沏残趟孺厨挫勤吏勇手群娃毗田巴棍兄耪蜡昏叔杯茹鲤乙拿俩墙智咒完藤顺注仇骆馋泽肛别邱滋烛裸椎洽纷绑笆寥唐巍搽加封衬精刁隙暑图榜菏盼樱雨盾挡滁涟迄偶冻狮廉抽羡饲况挖鬼莎薪瑰柱项邢弘捂抬咸辩斋仔斟谐鬼早幻埋主葱竟纸觉瘦粪殃熙搞尖细地驱葡

郑州华强电子高端服务业基地项目(郑州华强城市广场南区)
钻孔灌注桩旁站监理方案

创达管理

项目名称 郑州华强电子高端服务业基地项目
(郑州华强城市广场南区)
编 制
审 批

河南创达建设工程管理有限公司
郑州华强电子高端服务业基地项目
(郑州华强城市广场南区)监理部
年 月 日
钻孔灌注桩试桩浇筑旁站监理方案
一、工程项目概况：
1、工程项目特征
（1）项目名称：郑州华强电子高端服务业基地项目(郑州华强城市广场南区)
（2）建设地点：郑州市大学科技园区东部中心，东西主轴东风路的南北两侧，由秦岭路、希望路、电厂西路、环保北路四条城市道路所围合。
（3）建设工程组成及建筑规模：
本工程为郑州华强电子高端服务业基地项目(郑州华强城市广场南区)位于郑州市大学科技园区东部中心，由秦岭路、东风路、电厂路、环保北路四条城市道路所围合，总建筑面积约218848.50m2，其中地上面积约161692.6m2，地下室建筑面积约56755.9m2，地下室2层，地上部分由1#楼32层办公楼高度为120m。
（4）1#楼桩基工程钻孔灌注桩，本工程桩为摩擦桩，钻孔深度以设计桩长为准。实验桩4根，混凝土强度为C35，单桩竖向承载力特征值为2800KN，分别是：G1-600计算参考钻孔K10，孔口绝对标高109.3米；G2-600计算参考K12，孔口绝对108.9米；G3-600计算参考K19，孔口绝对105.7米；G4-600计算参考钻孔K17，孔口绝对标高109.5米。采用桩底后注浆工艺，本次试桩承载力检测采用破坏性实验，应先进行桩身完整性检测，确保基桩以地基丧失承载力的模式破坏，为保证实验结果的可靠性，试桩时场地应开挖至设计标高，不应擅自加长桩长。
2、工程项目建设实施相关单位名录
（1）建设单位：郑州华强广场置业有限公司
（2）设计单位：基础、主体与装修\广东省建筑设计研究院
人防设计\核工业第五研究设计院
（3）勘察单位：河南省有色工程勘察有限公司
（4）监理单位：河南创达建设工程管理有限公司
(5）承包单位：
二、旁站监理方案的编写依据：
1、有关建设的工程法律、法规，主要有《中华人民共和国建筑法》、《建设工程质量管理条例》、《中华人民共和国合同法》、《房屋建筑工程施工旁站监理管理办法（试行）》。
2、技术标准、规范、规程，主要有《建筑地基基础工程施工质量验收规范》GB50202-2002、《建设工程监理规范》、《建筑工程施工质量验收标准》、《建筑工程文件归档整理规范》、《钻孔灌注桩施工规程》DBJ08-202-92、《工程建设标准强制性条文》2002年版、《建筑桩基检测技术规范》JGJ106-2003。
3、合同：建设工程监理合同、建筑工程施工合同。
4、设计文件：工程地质勘察资料、经批准的设计文件（包括经设计确认的工程变更文件等）。
5、施工及监理文件：工程施工组织设计和监理大纲。
三、该分项工程施工应具备的条件
1. 材料
(1) 施工用原材料、钢筋品种规格必须符合设计要求，有出厂合格证及试验报告，经报验合格。
(2) 泥浆比重、砼配合比必须符合设计规定。
2. 作业条件：
(1) 地上、地下障碍物处理完毕，达到三通一平，施工用的临时设施准备就绪。
(2) 根据设计图纸放出建筑轴线及桩位，作水平、标高标记并经复测确认。
(3) 分段制作好钢筋笼，按检验批验收合格。
(4) 施工前应做好成孔试验，数量不少于二根。
3. 施工单位已对施工作业班组进行了技术和安全交底。
四、监理内容及程序
在旁站过程中检查以下内容：
检查成孔、护筒埋设、护壁泥浆与清孔、钢筋笼吊装、混凝土的浇筑质量。
检查程序如下：
1、根据审查确认的施工单位报送的施工方案，检查施工现场的设备、机具、施 工
工艺是否符合施工方案。
2、施工机械、机具就位要平整垂直，护筒埋设要牢固垂直，以保证桩孔的成孔
垂直。
3、泥浆检查：进口处泥浆比重≤1.15，出口处泥浆比重≤1.30，成孔过程中孔内泥浆液面应保持稳定。正循环成孔不应低于自然地面300㎜，反循环成孔应使孔内水头压力比地下水的水头压力大20KPa左右。
4、钻孔深度检查：
钻孔完一清后用测绳检查实际深度；砼浇筑前检查沉渣厚度。以摩擦力为主
时，允许厚度不得大于300㎜；以端承力为主时，允许厚度不得大于50㎜；
5、成孔至设计深度后，应对孔深等进行检查，确认符合要求后，方可进行下一
道工序施工。扩底的端承桩和摩擦桩应对扩底部分的几何尺寸在浇灌混凝土
前进行检测，可采用超声波或机械式孔径检测器检测。如发现问题应及时处
理，直至扩底尺寸达到设计要求后方可浇筑混凝土。
6、成孔质量及检测方法应符合DBJ08-202-92，4.1.11表要求
项次
项目
允许偏差
检测方法
1
孔径
承重桩
-0
+0.20d
用JJY型井径仪
超声波测井仪
围护桩
-0.05d
+0.10d
2
垂直桩
≤1%
用JJY型测斜仪
超声波测井仪
3
孔深
承重桩
-0
+300㎜
核定钻头和钻杆长度
4
桩位
承重桩
单排桩垂直于中心线方向和群桩基础的边桩
见注3
基坑开挖后，重新放出纵横轴线，对照轴线同钢尺检查。
条形桩基沿中心线方向和群桩基础中间桩
见注3
支护桩
1/12d
注：1、d——桩的设计直径。
2、桩径允许偏差正值指平均断面，负值仅指个别断面。
3、桩中心位置允许偏差：（1）、1-3根桩，单排桩基垂直于中心线方向和群桩基础的边桩偏差为：当桩径D≤1000mm时，偏差值为D/6且不大于100mm；当桩径D>1000mm时，偏差值为100+0.01Hi（Hi为施工现场地面标高与桩顶设计标高的距离），但相邻两桩不能偏往同一方向。（2）条形桩基沿中心线方向和群桩基础的中间桩的偏差：当桩径D≤1000mm时，偏差值为D/4且不大于150mm；当桩径D>1000mm时，偏差值为150+0.01Hi（Hi为施工现场地面标高与桩顶设计标高的距离）。
7、采用多台钻机同时施工时，相邻两钻机不宜过近，以免相互干扰。在相邻混凝土
刚灌注完毕的邻桩旁成孔施工，其安全距离不宜小于4d，或最少时间间隔不应少
于36小时。
8、砼强度必须符合设计要求，坍落度控制在16-22㎝；灌注混凝土浇筑后的桩顶应
高出设计要求。
9、导管的第一节底管长度应≥4M，第一次浇筑砼必须保证导管底端能埋入砼中
0.8-1.3M。
10、浇筑砼量不得小于灌注桩的计算体积。同一配合比的试块，每班不得少于1组，
泥浆护壁成孔的灌注桩每根不得少于一组。
11、根据设计图纸在钢筋笼相应位置设置压浆阀。压浆导管之间用管箍连接，压浆
导管与钢筋笼用铅丝连接。钢筋笼下放孔底后不得再悬吊，避免扭转和反复冲
撞孔底。灌注桩身砼2天后即可进行桩侧、桩端压浆，压浆顺序一般为先桩
侧后桩端，具体实施时可根据现场成孔灌注情况进行调整。桩底灌浆采用425#
硅酸盐水泥，水灰比取0.6，单根桩水泥用量为：600mm桩不少于1200kg。注
浆压力宜取2~4MPa。后注浆作业开始前，宜进行注浆试验，优化并最终确定
注浆参数。当满足下列条件之一时可终止注浆：（1）注浆总量和注浆压力均达
到设计要求；（2）注浆量已达到设计值的80%，且注浆压力超过4MPa并稳定
10分钟以上时可终止。
12、后注浆桩基工程质量检查和验收应符合下列要求：（1）后注浆施工完成后应提
供水泥材质检验报告、压力表检定证书、试注浆记录、设计工艺参数、后注浆
作业记录、特殊情况处理记录等资料；（2）在桩身混凝土强度达到设计要求的
条件下，承载力检验应在注浆完成20天后进行，浆液中掺入剂时可于注浆完
成15天后进行。本次试验由试验室得出的单桩承载力特征值，同时，试验结
果应提交给本工程勘察单位以明确适当的承载力提高比例，作为最终设计依据。
五、旁站监理人员主要的职责
1、检查施工单位总承包项目经理部质量检查人员的到岗、特殊工种电焊工等持
证上岗情况。旁站监理与施工单位质量检查人员未在旁站记录上签字的，不
得进行下道工序施工。
2、 及时发现和处理旁站监理过程中出现的质量问题，发现施工人员违反施工规
范行为的，有权责令立即整改；发现其施工活动已经或可能危及工程质量的
应立即向总监理工程师汇报，以便当即作出处理。
3、 做好钻孔灌注桩浇筑的旁站监理记录，并保存旁站监理的原始资料（包括影
像资料）。
六、监理旁站应注意事项
1、配合比确定后，施工现场应按照确定的配合比进行混凝土施工，不得随意变
更。
2、 成孔和混凝土灌注是确保成桩质量的关键两道工序，成孔和开灌前应做好一
切准备工作，保证成孔和混凝土灌注连续施工。
3、钢筋定位后，必须在4h内浇筑砼，以防坍孔。
4、混凝土灌注的充盈系数（即实际灌注混凝土体积和按设计桩身计算体积和预
留长度体积之比）不得小于1，也不宜大于1.3。钻孔灌注桩的充盈系数不宜
小于1.1，最理想的是在1.15左右，但是在砂土或者粉沙地层的充盈系数一般
比较大，都在1.2左右。
5、混凝土施工中应对混凝土级配进行检查。
6、混凝土施工中应按要求进行坍落度测定。测定次数，单桩混凝土量小于25m3
的，每根桩测定2次，灌注中前后各一次；大于25 m3的，每根桩测定3次，
中前后各一次。
7、 监理旁站记录桩位编号和位置应符合施工单位所编桩位图。水下混凝土必须
连续施工，每根桩的浇筑时间按混凝土的初凝时间控制，对浇筑过程中的一
切故障均应记录在案。
