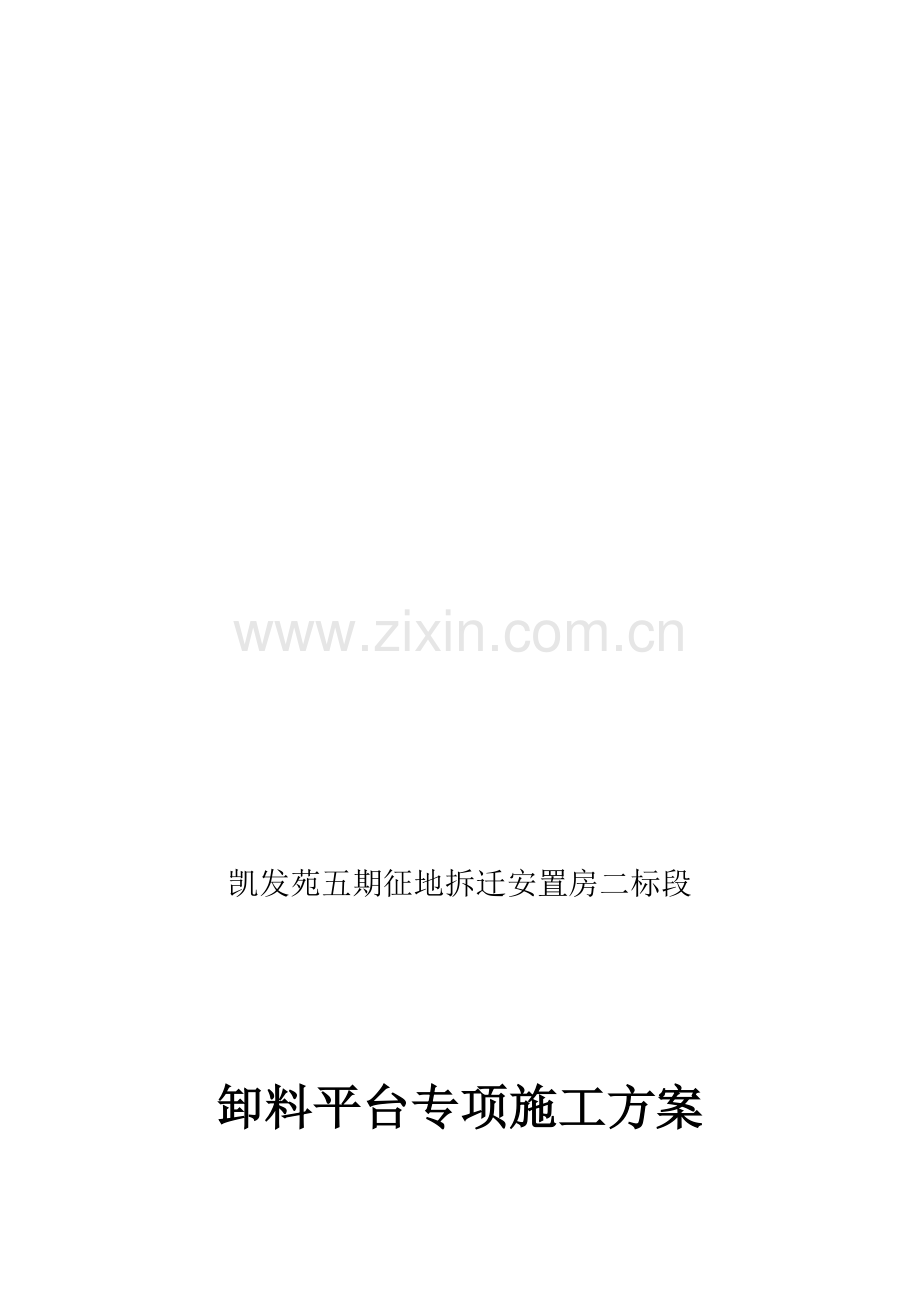

凯发苑五期征地拆迁安置房二标段

卸料平台专项施工方案

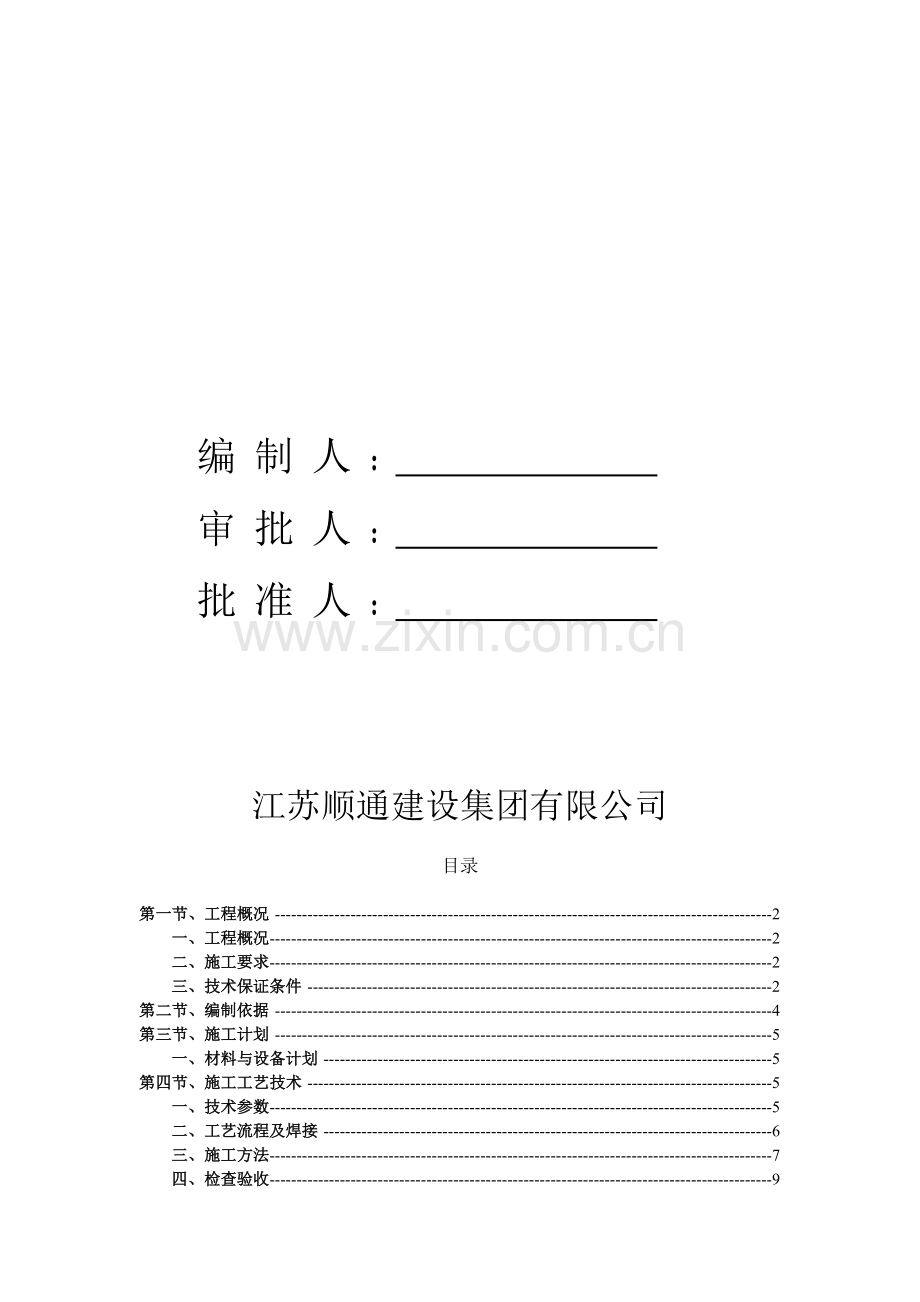

编制人：
审批人：
批准人：

江苏顺通建设集团有限公司

目录

第一节、工程概况 2
一、工程概况 2
二、施工要求 2
三、技术保证条件 2
第二节、编制依据 4
第三节、施工计划 5
一、材料与设备计划 5
第四节、施工工艺技术 5
一、技术参数 5
二、工艺流程及焊接 6
三、施工方法 7
四、检查验收 9
第五节、施工安全保证措施 10
一、组织保障 10
二、技术措施 11
三、应急预案 12
第六节、人员配备 14
一、专职安全生产管理人员 14
二、特种作业人员 14
第七节、计算书及相关图纸 14
【计算书】 14
第一节、工程概况
一、工程概况
工程基本情况
工程名称
凯发苑五期征地拆迁安置房二标段
工程地点
无锡市华清大道以东 吴都路以南
建筑面积(m2)
87500
建筑高度(m)
94.05
基础形式
桩筏基础
主体结构
剪力墙
地上层数
30
地下层数
1
标准层层高(m)
2.9
各责任主体名称
建设单位
无锡市滨湖经济技术开发区有限公司
设计单位
无锡市城市设计院有限责任公司
施工单位
江苏顺通建设集团有限公司
监理单位
江苏建协建设管理有限公司
项目经理
刘建国
总监理工程师

技术负责人
佘小颉
专业监理工程师

二、施工要求
1、脚手架、卸料平台的设计力求做到结构安全可靠，造价经济合理。
2、确保脚手架、卸料平台在使用周期内安全、稳定、牢靠。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。
三、技术保证条件
1、安全网络

2、脚手架、卸料平台的搭设和拆除需严格执行该《专项施工方案》。
第二节、编制依据
1、《建筑施工脚手架实用手册》
2、《建筑结构荷载规范》GB50009-2012
3、《混凝土结构设计规范》GB50010-2010
4、《钢结构设计规范》GB50017-2003
5、《建筑施工安全检查标准》JGJ59-2011
6、《建筑施工高处作业安全技术规范》JGJ80-91
7、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)
8、《建设工程安全生产管理条例》
9、本工程设计图纸
第三节、施工计划
一、材料与设备计划
1、悬挑梁采用型钢制作，其材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591中的规定。
2、用于固定悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢 第1部分：热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。
3、架设前应进行保养，除锈并统一涂色，力求环保美观。
4、脚手板
(1)脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；
(2)木脚手板才材质应符合现行国家标准《木结构设计规范》GB50005中Ⅱa级材质的规定。脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准《木结构工程施工质量验收规范》GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手板；
5、安全网采用密目式安全立网，应符合下列要求：
(1)网目密度不低于2000目/100c㎡；
(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；
(3)网体缝线不得有跳针、露缝，缝边应均匀；
(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；
(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；
(6)阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；
(7)做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上；
(8)颜色应满足环境效果要求，选用绿色；
第四节、施工工艺技术
一、技术参数
【型钢悬挑卸料平台】
卸料平台名称
7.8.910房卸料平台
卸料平台类型
类型一：主梁垂直建筑外墙
平台长度A(m)
4.35
平台宽度B(m)
2.1
卸料平台与主体结构连接方式
U形钢筋
主梁间距L1(m)
2.1
次梁间距s(m)
0.45
次梁外伸长度m(m)
0
内侧次梁离墙水平距离a(m)
1.65
外侧钢丝绳离墙水平距离a1(m)
4.2
外侧钢丝绳拉绳点与平台垂直距离h1(m)
5.8
钢丝绳夹个数
3

二、工艺流程及焊接
【型钢悬挑卸料平台】
地面卸料平台加工制作→预设平台固定设施→吊装卸料平台至设计位置→固定卸料平台主楞→固定钢丝绳等构件→验收→投入使用
2.1 平焊
2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
2.1.6 焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。
2.1.7 焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。
2.1.8 焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为 45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。
2.1.9 收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。
2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。
2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：
2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。
2.2.2 采用短弧焊接，弧长一般为2～3mm。
2.2.3 焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。
2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。
2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。
2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。
三、施工方法
1、悬挑梁宜采用钢筋拉环、U型螺栓进行锚固：
(1)钢筋拉环、U型螺栓预埋位置宜为悬挑梁尾端向里30㎝处；
(2)钢筋预埋至砼板、砼梁底部，每侧平直段不小于0.6米；
(3)U型螺栓预埋至砼板、砼梁底部，2根1.5米长直径12二级钢筋放置U型筋上部；(4)钢筋拉环、U型螺栓与悬挑梁间隙用木楔楔紧；
(5)锚固处楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施；

压环钢筋、锚固螺栓构造
2、特殊部位悬挑梁布置：
(1)悬挑结构部位：悬挑梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施；

3、钢丝绳卸荷
(1) 梁板内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。
(2) 拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。
(3) 派工人扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。
(4) 对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。

钢丝绳绳卡做法

【型钢悬挑卸料平台】
1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。
2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。
3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道均作受力计算。
4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。
5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。
6、台面应满铺脚手板。
7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。
8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。
9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。
10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。

四、检查验收
(1) 安全技术交底文件
(2) 构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠，钢丝绳是否松动、断股等；
(3) 施工人员必须严格执行《建设工程施工安全技术操作规程》。
第五节、施工安全保证措施
一、组织保障
1、安全保证体系

2、环境保护体系

二、技术措施
型钢悬挑卸料平台
1、搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出起重机械。
2、每天使用前必须对平台的钢丝绳、吊环、铺设的脚手板等进行全面的检查，发现问题必须及时处理。
3、平台上装料不得超过荷载并限载（限载值见计算书），不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。
4、平台上的防护栏杆不得任意拆除。
5、起吊时必须设专人指挥，扶平稳不能碰撞平台，其他人员不得在平台上逗留。
6、放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。
7、不得从上一层向下一层平台上乱抛物料。
8、夜间施工平台上必须保持足够的照明。
安全管理
1、搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；
2、搭设人员必须戴安全帽、系安全带，穿防滑鞋；
3、夜间不宜进行搭设与拆除作业；
7、安全检查与维护，应按相应安全技术规范进行；
8、工地临时用电线路的架设及接地、避雷措施等。应按现行行业标准《施工现场临时用电安全技术规范》JGJ46-2005的有关规定执行；
日常维护管理要求
1、使用完毕的构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；
2、损坏的构件要修复，损坏的扣件、零件要更换；
3、做好钢铁件的防锈和木制件的防腐处理，湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈；
三、应急预案
1、目的
提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。
2、应急领导小组及其职责
应急领导小组由组长、副组长、成员等构成。
(1) 领导各单位应急小组的培训和演习工作，提高应变能力。
(2) 当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。
(3) 负责准备所需要的应急物资和应急设备。
(4) 及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。
3、应急反应预案
(1) 事故报告程序
事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。
(2) 事故报告
事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。
(3) 现场事故应急处理
施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。
1)火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。
2)触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。
3)高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。
4)其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。
4、应急通信联络
项目负责人：刘建国 手机：[phone]
安全员：龚磊 手机：[phone]
技术负责人：佘小颉 手机：1589339398
医院救护中心：120 匪警：110 火警：119
通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。
第六节、人员配备
一、专职安全生产管理人员
搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下
刘建国（项目经理）——组长，负责协调指挥工作；
薛国良（施工员）——组员，负责现场施工指挥，技术交底；
余海林（安全员）——组员，负责现场安全检查工作；
张（架子工班长）——组员，负责现场具体施工；
二、特种作业人员
1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书。
2、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
第七节、计算书及相关图纸
【计算书】
型钢悬挑卸料平台计算书
计算依据：
1、《建筑施工高处作业安全技术规范》JGJ80-91
2、《钢结构设计规范》GB50017-2003
一、构造参数
卸料平台名称
7.8.910房卸料平台
卸料平台类型
类型一：主梁垂直建筑外墙
平台长度A(m)
4.35
平台宽度B(m)
2.1
卸料平台与主体结构连接方式
U形钢筋
主梁间距L1(m)
2.1
次梁间距s(m)
0.45
次梁外伸长度m(m)
0
内侧次梁离墙水平距离a(m)
1.55
外侧钢丝绳离墙水平距离a1(m)
4.2
外侧钢丝绳拉绳点与平台垂直距离h1(m)
5.8
内侧钢丝绳离墙水平距离a2(m)
3.6
内侧钢丝绳上部拉绳点与平台垂直距离h2(m)
2.9
钢丝绳夹个数
3
二、荷载参数
面板自重Gk1(kN/m2)
0.39
次梁自重Gk2(kN/m)
0.0788
主梁自重Gk3(kN/m)
0.1689
栏杆、挡脚板类型
栏杆、覆面木胶合板挡板
栏杆、挡脚板自重Gk4(kN/m)
0.15
安全网设置
设置密目安全网
安全网自重Gk5(kN/m2)
0.01
施工活荷载Qk1(kN/m2)
1.5
堆放荷载Pk(kN)
5
堆放荷载作用面积S(m2)
2
施工活荷载动力系数

堆放荷载Pk=5kN

1. 3
φ48*3钢管150m或扣件325个；按计算：φ48*3钢管=3.33㎏/m,×150 m=499.5㎏
扣件平均重1.54㎏/个×325个=500.5㎏(直角扣件1.32㎏/个旋转扣件1.46㎏/个对接扣件1.84㎏/个)
三、设计简图

型钢悬挑式_卸料平台平面布置图

型钢悬挑式_卸料平台侧立面图

节点一
四、面板验算
模板类型
木脚手板
模板厚度t(mm)
50
截面抵抗矩W(cm3)
416.67
抗弯强度设计值[f](N/mm2)
17
面板受力简图如下：

计算简图(kN)
取单位宽度1m进行验算
q=1.2×Gk1×1+1.4×(1.3×QK1+Pk/S)×1=1.2×0.39×1+1.4×(1.3×1.5+5/2)×1=6.698kN/m
抗弯验算：
Mmax=0.100×q×s2=0.100×6.698×0.452=0.136kN·m
σ=Mmax/ W=0.136×106/(416.67×103)=0.326N/mm2<[f]=17N/mm2
面板强度满足要求！
五、次梁验算
次梁类型
槽钢
次梁型钢型号
8号槽钢
截面惯性矩Ix(cm4)
101.3
截面抵抗矩Wx (cm3)
25.3
抗弯强度设计值[f](N/mm2)
205
弹性模量E(N/mm2)
206000
次梁内力按以两侧主梁为支承点的简支梁计算：
承载能力极限状态：
q1=(1.2×Gk1+1.4×1.3 ×Qk1)×s+1.2×Gk2=(1.2×0.39+1.4×1.3×1.5)×0.45+1.2×0.0788=1.534kN/m
p1=1.4×Pk=1.4×5=7kN
正常使用极限状态：
q2=(Gk1+Qk1)×s+Gk2=(0.39+1.5)×0.45+0.0788=0.929kN/m
p2=Pk=5kN
1、抗弯强度

计算简图(kN)
Mmax=q1(L12/8-m2/2)+p1×L1/4=1.534(2.12/8-02/2)+7×2.1/4=4.52kN.m
σ=Mmax/(γxWX)=4.52×106/(1.05×25.3×103)=170.165N/mm2<[f]=205N/mm2
次梁强度满足要求！
2、挠度验算

计算简图(kN)
νmax=q2L14/(384EIx)(5-24(m/L1)2)+p2L13/(48EIx)=0.93×21004/(384×206000×101.3×104)×(5-24(0/2.1)2)+5×21003/(48×206000×101.3×104)=1.132mm<[ν]=L1/250=2100/250=8.4mm
次梁挠度满足要求！
3、支座反力计算
承载能力极限状态：
R1=q1×B/2=1.534×2.1/2=1.61kN
正常使用极限状态：
R2=q2×B/2=0.929×2.1/2=0.976kN
六、主梁验算
主梁类型
槽钢
主梁型钢型号
16a号槽钢
截面面积A(cm2)
21.95
截面回转半径ix(cm)
6.28
截面惯性矩Ix(cm4)
866.2
截面抵抗矩Wx (cm3)
108.3
抗弯强度设计值[f](N/mm2)
205
弹性模量E(N/mm2)
206000
根据《建筑施工高处高处作业安全技术规范》（JGJ80-91），主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算（不考虑内侧钢丝绳支点作用）：
承载能力极限状态：
q1=1.2×(Gk3+Gk4+Gk5)=1.2×(0.169+0.150+0.010)=0.395kN/m
p1=1.4×Pk/2=1.4×5/2=3.5kN
R1=1.61kN
正常使用极限状态：
q2=Gk3+Gk4+Gk5=0.169+0.150+0.010=0.329kN/m
p2=Pk/2=2.5kN
R2=0.976kN
1、强度验算

计算简图(kN)

弯矩图(kN·m)

剪力图(kN)
R左=9.687KN
Mmax=10.291kN·m
N=R左/tanα=R左/(h1/a1)= 9.687/(5.800/4.200)=7.015kN
σ=Mmax/(γxWX)+N/A=10.291×106/(1.05×108.300×103)+7.015×103/21.95×102=93.690 N/mm2<[f]=205.000 N/mm2
主梁强度满足要求！
2、挠度验算

计算简图(kN)

变形图(kN·m)
νmax=5.998mm<[ν]=a1/250=4200.00/250=16.800mm
主梁挠度满足要求！
3、支座反力计算

剪力图(kN)
R左=9.687KN
七、钢丝绳验算
钢丝绳型号
6×37
钢丝绳直径
19.5
钢丝绳的钢丝破断拉力Fg(kN)
261
抗拉强度为(N/mm2)
1850
不均匀系数α
0.82
安全系数K
10

花篮螺栓
T外=R左/sinα=9.687/0.810=11.960kN
[Fg]=aFg/K=0.820×261.000/10.000=21.402kN>T外=11.960kN
T内=R左/sinα=11.301/（2.9/4.623）=18.015kN（见下计算简图）
[Fg]=aFg/K=0.820×261.000/10.000=21.402kN>T内=18.015kN
钢丝绳强度满足要求！
计算简图(kN)
R左=11.301KN
八、拉环验算
拉环直径d(mm)
16
抗拉强度(N/mm2)
65

节点二
σ=T外/(2A)=11.960×103/[2×3.14×(16/2)2]=29.757 N/mm2 < [f]= 65N/mm2
σ=T内/(2A)= 18.015×103/[2×3.14×(16/2)2]=44.822N/mm2 < [f]= 65N/mm2
拉环强度满足要求！
九、焊缝验算
钢丝绳下节点拉环焊缝厚度he(mm)
8
钢丝绳下节点拉环焊缝长度lw(mm)
120

节点三
σf=T外/(he×lw)=11.960×103/(2×8.000×120.000)=6.229N/mm2<ffw=160N/mm2
σf=T内/(he×lw)=18.015×103/(2×8.000×120.000)=9.353N/mm2<ffw=160N/mm2
拉环焊缝强度满足要求！

下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！

员工年终工作总结【范文一】
　　201x年就快结束，回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：
　　一、虚心学习，努力工作
　　(一)在201x年里，我自觉加强学习，虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验。我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事，不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。
　　(二)201x年工程维修主要有：在卫生间后墙贴瓷砖，天花修补，二栋宿舍走廊护栏及宿舍阳台护栏的维修，还有各类大小维修已达几千件之多!
　　(三)爱岗敬业、扎实工作、不怕困难、勇挑重担，热情服务，在本职岗位上发挥出应有的作用
　　二、心系本职工作，认真履行职责，突出工作重点，落实管理目标责任制。
　　(一)201x年上半年，公司已制定了完善的规程及考勤制度。201x年下半年，行政部组织召开了年的工作安排布置会议年底实行工作目标完成情况考评，将考评结果列入各部门管理人员的年终绩效。在工作目标落实过程中宿舍管理完善工作制度，有力地促进了管理水平的整体提升。
　　(二)对清洁工每周不定期检查评分，对好的奖励，差的处罚。
　　(三)做好固定资产管理工作要求负责宿舍固定资产管理，
　　对固定资产的监督、管理、维修和使用维护。
　　(四)加强组织领导，切实落实消防工作责任制，为全面贯彻落实“预防为主、防消结合”的方针，公司消防安全工作在上级领导下，建立了消防安全检查制度，从而推动消防安全各项工作有效的开展。
　　三、主要经验和收获
　　在安防工作这两年来，完成了一些工作，取得了一定成绩，总结起来有以下几个方面的经验和收获：
　　(一)只有摆正自己的位置，下功夫熟悉基本业务，才能更好适应工作岗位。
　　(二)只有主动融入集体，处理好各方面的关系，才能在新的环境中保持好的工作状态。
　　(三)只有坚持原则落实制度，认真统计盘点，才能履行好用品的申购与领用。
　　(四)只有树立服务意识，加强沟通协调，才能把分内的工作做好。
　　(五)要加强与员工的交流，要与员工做好沟通，解决员工工作上的情绪问题，要与员工进行思想交流。
　　四、加强检查，及时整改，在工作中正确认识自己。
　　(一)开展常规检查。把安全教育工作作为重点检查内容之一。冬季公司对电线和宿舍区进行防火安全检查。
　　(二)经过这样紧张有序的一年，我感觉自己工作技能上了一个新台阶，做每一项工作都有了明确的计划和步骤，行动有了方向，工作有了目标，心中真正有了底!基本做到了忙而不乱，紧而不散，条理清楚，事事分明，从根本上摆脱了刚参加工作时只顾埋头苦干，不知总结经验的现象。就这样，我从无限繁忙中走进这一年，又从无限轻松中走出这一年，还有，在工作的同时，我还明白了为人处事的道理，也明白了，一个良好的心态、一份对工作的热诚及其相形之下的责任心是如何重要
　　(三)总结下来：在这一年的工作中接触到了许多新事物、产生了许多新问题，也学习到了许多新知识、新经验，使自己在思想认识和工作能力上有了新的提高和进一步的完善。在日常的工作中，我时刻要求自己从实际出发，坚持高标准、严要求，力求做到业务素质和道德素质双提高。
　　五、要定期召开工作会议，兼听下面员工的意见，敢于荐举贤才，总结工作成绩与问题，及时采取对策!
　　六、存在的不足
　　总的来看，还存在不足的地方，还存在一些亟待我们解决的问题，主要表现在以下几个方面：
　　1、对新的东西学习不够，工作上往往凭经验办事，凭以往的工作套路处理问题，表现出工作上的大胆创新不够。
　　2、本部有个别员工，骄傲情绪较高，工作上我行我素，自已为是，公司的制度公开不遵守，在同事之间挑拨是非，嘲讽，冷语，这些情况不利于同事之间的团结，要从思想上加以教育或处罚，为企业创造良好的工作环境和形象。
　　3、宿舍偷盗事件的发生，虽然我们做了不少工作，门窗加固，与其公司及员工宣传提高自我防范意识，但这还不能解决根本问题，后来引起上级领导的重视，现在工业园已安装了高清视频监控系统，这样就能更好的预防被盗事件的发生。
　　七、下步的打算
　　针对201x年工作中存在的不足，为了做好新一年的工作，突出做好以下几个方面：
　　(一)积极搞好与员工的协调，进一步理顺关系;
　　(二)加强管理知识的学习提高，创新工作方法，提高工作效益;
　　(三)加强基础工作建设，强化管理的创新实践，促进管理水平的提升。
　　在今后的工作中要不断创新，及时与员工进行沟通，向广大员工宣传公司管理的相关规定，提高员工们的安全意识，同时在安全管理方面要严格要求自己，为广大公司员工做好模范带头作用。在明年的工作中，我会继续努力，多向领导汇报自己在工作中的思想和感受，及时纠正和弥补自身的不足和缺陷。我们的工作要团结才有力量，要合作才会成功，才能把我们的工作推向前进!我相信：在上级的正确领导下，cssm大安防的明天更美好!
　　员工年终工作总结【范文二】
　　一个人静静的站在窗边，看着路上一辆辆行驶的车辆，不由的想起了以前。转瞬间来到红牛已经一年多了，有过开心与欢乐，悲伤与泪水，还有坎坷。
　　XX，崭新的一年，而现在已经过去了半年，在这半年里我又学到了很多的知识。在这半年的工作中我学到了许多平时学不到的岗位知识，尤其这几次停机时跟着设备维修人员一起检修设备时又让我对设备的工作原理有了更深了解，从而使我提高了岗位操作技能，更重要的是，在处理故障的同时，我能够熟练的将学到的新知识与操作技能相结合，减少了处理故障的时间，提高了处理故障的能力。同时也还存在着许多的不足与缺点。
　　学到了什么：1现在对所在岗位的设备工作原理有了更进一步的了解，从而提高了处理故障的能力与技巧，减少了处理故障的时间。2对整条生产线也有了的了解，在其他岗位出现故障时自己也能过去帮上忙。3现在和相邻岗位的伙伴配合的更加默契了，在彼此的岗位出现故障时只要对方一个手势就会明白自己该做些什么。4在开班后会时通过主管描述生产线场的情况和岗位点评时悟出了什么情况重要。什么情况紧急，在同时出现多个突发事件时怎样能有条不紊的处理好每件事。5在观看“XX年度《感动中国》人物”颁奖典之后我感受到我们每个人都很平凡，但在平凡的人生中，也可以做出不平凡的事情，我们每个人都可以通过自己的努力实践，也可以从他们的身上吸取力量，不断前进。
　　存在的不足与缺点：1在岗位出现较大的故障时有些手足无措心里还有些急躁，如果长时间没处理好的话心里还来气。2缺乏较好的工作方法，同样的一件事看别人做起来时觉得挺轻松，当轮到自己做的时候不但没做太好而且还累的满头大汗。3口语表达能力较差，在岗位之间的沟通或者是和伙伴们聊天的时候自己心里想的意思总是不能用理想的语句表达出来。
　　下半年的目标：在今后的日子里，争取把自己不足的地方弥补回来，多加学习以提高自己的综合能力，上班时调整好自己的心态，多加认真，争取以零失误来回报公司对我的培养。
　　最后，中心的祝愿公司的明天会更加的灿烂辉煌。
　　员工年终工作总结【范文三】
　　时光荏苒，XX年年很快就要过去了，回首过去的一年，内心不禁感慨万千……时间如梭，转眼间又将跨过一个年度之坎，回首望，虽没有轰轰烈烈的战果，但也算经历了一段不平凡的考验和磨砺。非常感谢公司给我这个成长的平台，令我在工作中不断的学习，不断的进步，慢慢的提升自身的素质与才能，回首过往，公司陪伴我走过人生很重要的一个阶段，使我懂得了很多，领导对我的支持与关爱，令我明白到人间的温情，在
