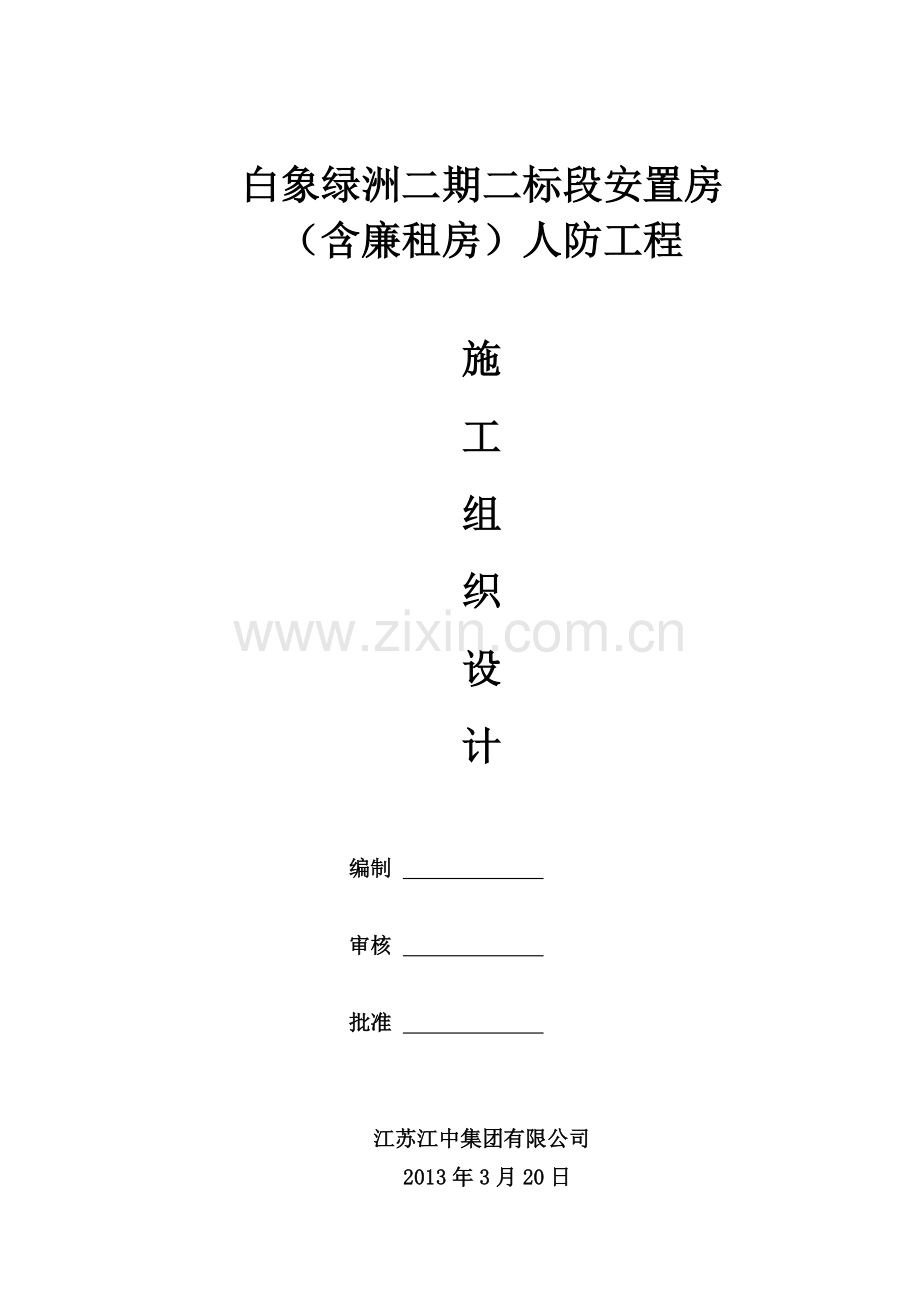

白象绿洲二期二标段安置房
（含廉租房）人防工程

施

工

组

织

设

计

编制

审核

批准

江苏江中集团有限公司
2013年3月20日

目录

第一部分 土建工程
1 工程概况……………………………………………………………………1
1.1 建筑设计概况……………………………………………………………1
1.2 结构设计概况……………………………………………………………1
2 编制依据……………………………………………………………………2
2.1 国家法律、条例…………………………………………………………2
2.2 国家强制性规范、标准…………………………………………………2
2.3 设计单位选用的标准图集………………………………………………2
2.4 业主提供的招标文件及其他有关资料…………………………………3
2.5 其它资料…………………………………………………………………3
3 组织管理机构和施工总体布署……………………………………………3
3.1 项目组织部属……………………………………………………………3
3.2 项目施工总体部署………………………………………………………3
3.3 主要分部分项工程施工方法……………………………………………3
4 施工进度计划………………………………………………………………4
4.1 进度总计划说明…………………………………………………………4
4.2 工程进度保证措施………………………………………………………5
5 施工平面规划………………………………………………………………5
5.1 施工总平面布置图………………………………………………………5
5.2 施工总平面布置…………………………………………………………5
5.3 生产机具、作业棚布置…………………………………………………6
5.4 运输道路及施工场地布置………………………………………………6
6 施工准备计划………………………………………………………………6
6.1 临时用水…………………………………………………………………6
6.2 临时供电…………………………………………………………………6
6.3 主要施工劳动力计划表…………………………………………………6
6.4 主要施工机具、设备需用计划表 …………………………………6
7 主要施工技术措施…………………………………………………………7
7.1 测量工程…………………………………………………………………7
7.2 基础工程…………………………………………………………………9
7.3 模板工程…………………………………………………………………10
7.4 钢筋工程…………………………………………………………………13
7.5 混凝土工程………………………………………………………………14
7.6 季节施工技术措施………………………………………………………16
7.7 成品保护…………………………………………………………………17
8 质量保证体系及保证措施…………………………………………………18
8.1 质量目标…………………………………………………………………18
8.2 质量保证体系及组织……………………………………………………18
8.3 质量通病及保证措施……………………………………………………18
9 文明施工和安全生产………………………………………………………22
9.1 安全保证体系……………………………………………………………22
9.2 安全保证目标……………………………………………………………22
9.3 安全管理体系及管理措施………………………………………………22
9.4 安全生产责任制…………………………………………………………26
10 环境保护文明施工措施 …………………………………………………26
10.1 建筑垃圾及粉尘控制的技术措施 ……………………………………26
10.2 噪音控制的技术措施 …………………………………………………27
10.3 其他措施 ………………………………………………………………27
第二部分水电安装工程
1 工程概况……………………………………………………………………28
1.1 电气系统工程……………………………………………………………28
1.2 给排水及消防系统工程…………………………………………………28
2 施工部署……………………………………………………………………28
2.1 施工准备…………………………………………………………………28
3 施工进度计划………………………………………………………………29
3.1 总工期 ……………………………………………………………29
3.2 施工进度计划……………………………………………………………29
4 主要施工技术措施…………………………………………………………29
4.1电气工程…………………………………………………………………29
4.2 给排水及消防系统工程…………………………………………………34
4.3 系统调试…………………………………………………………………38
4.4 通风、防排烟系统………………………………………………………38
5 施工质量保证措施和目标…………………………………………………40
5.1 质量目标…………………………………………………………………40
5.2 过程控制…………………………………………………………………40
5.3 严格执行国家施工规范、标准…………………………………………41
5.4 施工质量保证措施………………………………………………………41
5.5 质量通病防治措施………………………………………………………42
5.6 器材防护…………………………………………………………………45
5.7 雨季施工措施……………………………………………………………45
6 文明施工和安全生产措施…………………………………………………46
6.1 安全管理目标……………………………………………………………46
6.2 安全管理要点……………………………………………………………46
6.3 常规安全施工措施………………………………………………………46
6.4 电气安装工程安全措施…………………………………………………47
6.5 给排水及消防工程安全措施……………………………………………48
6.6 安全教育制度……………………………………………………………49
6.7 定期安全检查制度………………………………………………………49
6.8 消防保卫措施……………………………………………………………49
6.9 文明施工的措施…………………………………………………………50
附图……………………………………………………………………………51

第一部分 土 建 工 程
1 工程概况
1.1 建筑设计概况
1.1.1工程名称：白象绿洲二期二标段安置房（含廉租房）人防车库工程
建设单位：芜湖长江大桥开发区建设发展有限公司
设计单位：杭州地下工程设计研究院
监理单位：芜湖正泰建设监理有限公司
施工单位：江苏江中集团有限公司
工程地点：本工程位于。
1.1.2下王埠社区旧村改造项目A区2#车库人防地下室工程，总建筑面积9883m2，地下一层，本工程为附建式平战结合人防工程，平时为车库，战时功能为人员掩蔽，人防区域停放车辆250辆。
本工程防火等级为一级防火，地下室平时功能部分设火灾自动报警系统和自动灭火系统。人防地下室划分为一个防火区的一部分，设备用房自成防火分区和防烟分区。
本工程战时划分为五个防护单元，防护类别为甲类；防护等级为核6级，常6级；防化等级为丙级。
本工程为平战结合工程，应于战前30天完成平战转换。工程所设对防护外连通口封堵应于战前3天完成平战转换。
本工程防水等级为Ⅱ级防水，外墙、底板及室外覆土顶板抗渗等级为S8。主体结构为防水钢筋混凝土，在其外侧做4mm厚益胶泥PA-A型防水层一道及1.2厚湿铺专用型聚酯复合防水卷材（BS-PET）防水层一道。
1.2 结构设计概况
1.2.1下王埠社区旧村改造项目A区2#车库人防地下室工程，结构形式为框架剪力墙结构，车库为独立基础，塔楼为筏板基础，地基承载力特征值fak=250KPa，持力层为12层含粘性土砾砂，抗浮设计水位绝对标高为29.500米。
抗震设防烈度为6度，抗震设防分类为丙类建筑，建筑场地类别Ⅱ类，结构安全等级为二级，设计基准期50年，结构使用设计使用年限为3类50年。地基基础设计等级为乙级。
按照设计要求，设置两道900mm宽后浇带，将车库划分为南北三区，后浇带混凝土宜在其两侧混凝土浇筑完毕两个月后再浇筑。
地下室外墙外墙、混凝土墙、梁板、柱、基础底板均为C40，垫层为C15。
2 编制依据
2.1 国家法律、条例
（1）《中华人民共和国建筑法》、《中华人民共和国安全生产法》
（2）《建设工程质量管理条例》、《建设工程安全生产管理条例》
2.2 国家强制性规范、标准
（1）《建筑工程施工质量验收统一标准》（GB50300-2001）
（2）《工程测量规范》（GB50026-93）
（3）《建筑地基基础施工质量验收规范》（GB50202-2002）
（4）《砌体工程施工质量验收规范》（GB50203-2002）
（5）《混凝土结构工程施工质量验收规范》（GB50204-2002）
（6）《建筑地面工程施工质量验收规范》（GB50209-2002）
（7）《建筑装饰装修工程质量验收规范》（GB50210-2001）
（8）《钢筋焊接及验收规程》（JGJ18-2003）
（9）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
（10）《建筑电气工程施工质量验收规范》（GB50303-2002）
（11）《混凝土质量控制标准》（GB50164-92）
（12）《混凝土强度检验评定标准》（GBJ107-87）
（13）《钢筋机械连接通用规程》（JGJ17-2003）
（14）《建筑机械使用安全技术规程》（JGJ33-2002）
（15）《施工现场临时用电安全技术规范》（JGJ46-2005）
2.3 设计单位选用的标准图集（详见图纸）
2.4 业主提供的招标文件及其他有关资料
2.5 其它资料
（1）公司质量管理手册
（2）公司质量管理程序文件
3 组织管理机构和施工总体布署
3.1 项目组织部属
3.1.1 组织机构设置
公司将选派技术、管理经验丰富的项目经理对该工程实施项目管理，委派相关人员负责工程质量并作技术指导；同时调用技术素质好、经验丰富、善打硬仗的作业班组，组成一支富有战斗力的施工作业队伍，进驻该工程施工作业，全面推行施工现场文明、卫生、安全生产管理标准化，以此确保工程质量，加速工程进度，确保工程达到标准。
3.1.2 组织机构人员配备及项目组织结构
见附图(一)
3.2 项目施工总体部署
3.2.1 工程内容及区域划分
本施工组织针对该工程的主体部分的施工，相应的工作内容为结构的
主体部分施工。人防地下室工程为地下负一层，层数不高但是面积较大，结构安全度比较高，全面施工作业面广不宜控制，且基坑大开挖以后容易受到天气影响，综合考虑施工作业面按照后浇带划分区段进行施工，分区分段施工便于组织管理，确保工程达标。
详细区域划分详细见设计图纸。
3.2.2 工程区域施工顺序
根据现场实际地形和车辆出入道路以及土方作业队施工的层次从南到北依次顺序施工。
3.3 主要分部分项工程施工方法
主要分部为基础工程、主体结构工程、给排水工程、电气工程、通风工程等，
3.3.1 基础工程
基础工程包括垫层、底板、地梁、承台。该工程有很多集水坑且都低于地下室地面，为了方便施工过程排除集水坑内的水，沿土方基坑边线设置集水井随时排水，该集水坑深2m，直径1.2m沿基坑边线均布。
3.3.2 主体结构工程
1 钢筋工程
采用甲方供材现场加工。底板、顶板、地梁和顶梁钢筋采用对焊和搭接相结合的方式，柱子钢筋采用电渣压力焊。
2 模板工程
墙、梁、柱、基模板采用竹胶板，对拉止水螺杆和方木加固，钢管架支撑。
3 混凝土工程
混凝土采用预拌砼，浇筑方式采用汽车泵和地泵相结合泵送。
4 后浇带工程
后浇带混凝土宜在其两侧混凝土浇筑完毕两个月后再浇筑，后浇带采用提高一等级砼浇筑。
4 施工进度计划
4.1 进度总计划说明
4.1.1 施工总进度计划编制依据
施工图
施工合同
有关技术经济资料
施工部署及主要工程施工方案
施工现场条件、气候条件、环境条件
已建成的同类工程实际进度及经济指标
4.1.2 施工总进度控制目标
招标文件要求该工程的开工日期为2008年5月30日，竣工日期为2009年5月30日。施工过程中除春节外,其他节日不放假，确保工程进度。
4.1.3 施工进度横道图及说明
见附图（二）
4.2 工程进度保证措施
4.2.1 技术方面
提前审阅图纸和设计变更，做好技术交底；
施工过程详细记录时间，坚持总进度计划；
积极与设计、建设单位联系，变更及时到位，不影响工序施工；
做好资料的收集、整理，工程隐蔽验收提前通知相关人员。
4.2.2 劳动人员方面
选择有资质、技术过硬的劳务队伍，及时学习设计意图及细部作法；
积极对参加建设的人员进行培训，抓好质量关，注意劳动人员动向及身体状况，合理分配劳动力；
做好季节性施工的防护准备，使工人保持工作势头；
关注劳动人员的生活条件、经济状况，稳定工人情绪，提高劳动效率。
4.2.3 机械设备方面
机械设备进场前进行筛选、保养或大修；
制定机械维护责任制，做到施工时，设备工作运转正常；
每天检查机械设备的工作状况，尽量让机械不超负荷运行，保持良好状态。
4.2.4 原材料进场及检验方面
及时按计划和实际材料积累组织原材料的进场和验收；
提前做好原材料的预检工作和见证取样送检工作，做到用时可用；
保证道路的畅通，方便材料进场。
4.2.5 施工方案方面
根据施工各方面的实际情况，适当调整施工方案，做到最优化组合；最大限度地减少等待时间，关注气象变化情况，做到早知道、早安排、早防护。
5 施工平面规划
5.1 施工总平面布置图
见附图（三）
5.2 施工总平面布置
开工前在施工现场根据施工平面布置图做好封闭围挡。
为了便于管理，施工场地全封闭施工，门口设置金属大门，门头设置企业标志，悬挂各种宣传标牌，设置“七牌两图”。
所有临时设施、作业棚以及宣传告示等各种标牌，均按公司统一规定设置。
5.3 生产机具、作业棚布置
由于场地狭小，为了保证施工场地道路平整畅通，根据批准的施工平面布置图设置在施工现场相应位置。
5.4 运输道路及施工场地布置
施工场地内部道路全部采用C15砼进行硬化。
6 施工准备计划
6.1 临时用水
根据施工现场情况，采取现场打井，提供施工用水及养护用水。生活用水采用自来水，各区域用水随时敷设水管，冬季做好保温。
6.2 临时供电
业主已经根据项目用电量，用电缆接入现场，作为临时供电电源。
6.3 主要施工劳动力计划表
工种
基础工程
主体结构
备注

钢筋工
60
100

模板木工
20
100

砼工
15
30

电焊工
5
5

机械操作工
8
8

架子工
20
30

现场电工
3
3

普工
20
30

管道工
4
8

防水工
15
20

6.4 主要施工机具、设备需用计划表
设备机具名称
型号
数量
额定功率
备注
进场时间
塔吊
40/315
4/1

施工机械设备机具根据施工需要和进度进场并随时调整增减
钢筋切断机

3

钢筋对焊机

3

钢筋弯曲机

3

切割机

3

交流电焊机

3

木工电锯

3

平刨机

3

插入式振动器

12

潜水泵

10

7 主要施工技术措施
7.1 测量工程
7.1.1 轴线控制测量
测量前认真熟悉总平面设计图，准确掌握建筑物各轴线之间的距离、角度之间的关系。
1 先根据建设单位提供的已知坐标点，测定出各建筑物的主要控制点，用砼深埋木桩，用砖砌围护作永久性控制点。
2 根据图纸中各轴线之间的相互关系，在各建筑四周设立的龙门桩上定出各轴线位置，并设置控制点。
3 将各主要控制点引至上围，并用砼埋设。以便龙门桩拆除后仍可恢复坐标网。
4 轴线传递：轴线定好，在每条轴线延长线精确布设好控制，并量出控制点到外边轴线点之间距离，用控制点作方向点，并用测距仪测出该点到控制点距离，倒镜定出轴线方向线，利用测出的距离在楼面上量出轴线点位置，又放线引测好轴线，可利用已测出的轴线作垂直直线，测定该轴线的位置。
7.1.2 水平线控制测量：
1 向建设单位接收高程控制点，作为本工程标高起算点。在施工现场埋设半永久性高程控制点若干个。
2 将高程起算点引测至现场控制点，全部点位应形成闭合网。
3 水平线在基础完成后利用高程控制点在地梁上测设一圈标高，作为施工主体的依据，水平向上传递点不少于三处点，以便相互校核和各层使用，传递上来的各水平误差应在允许范围以内。
4 模板拆除后，及时在混凝土墙或柱上测设一条标高线，作为下道工序施工的依据。
5. 主体施工由底层控制标高向上量测，不得逐层量测。浇捣砼时应将水平仪架在楼面上，随时检查砼面浇捣高度，以防超高。
7.1.3 施工控制网建立
1 根据施工总平面图上的建筑物坐标位置、基线、基点等相关数据以及设计图纸上指定的相对标高，用经纬仪、水准仪、钢尺进行网点的测设。确定单位工程位置，完成放线工作，按水准点、设计标高、设置控制，以保证工程标高统一。
2 施工控制网点的布设和网点布设间距应满足建筑物施工定位放线和技术监督的要求，与总平面相配合，控制点至少应包含有建筑物四大角。
3 施工控制网点的测量应进行闭合误差校核，误差在允许范围内，按比例修正，超出允许误差值时，应复测。
4 采用内外双控法控制建筑平面，工程场地内设轴线控制网，并增设竖向控制轴线，用经纬仪向上投测。
5 严格控制建筑物层间测量偏差及全高垂直偏差。
6 施工控制网点、水准点及建筑物的主轴线应建立外部的平面控制点，在建筑物施工区域内永久性建筑物上投设红三角标志，标志应设置牢固、稳定、不下沉、不变位，并用砼包护，加设护栏围护。
7.1.4 建筑物轴线定位
1 根据业主提供的红线、设计图建筑物位置以及建立的控制网点，经经纬仪测量定位，用钢卷尺丈量平面及开间尺寸。
2 测量由主轴线交点处开始，测量各轴线，最后将经纬仪移到对角点进 行校核闭合无误，总体尺寸及柱间尺寸复核准确，把轴线延伸至建筑物以外设轴线桩或邻近建筑物上，防止施工时破坏。轴线标志应标画各纵横轴线代号。
7.1.5 高程传递
1 根据水准点用场区内的高程控制网采用三等水准测量方法进行引测，各控制点由建设单位提供的水准点标志或相对标高参照点引出，用水准仪准确引测到建筑物周围便于观测的位置进行固定、保护。
2 高程控制点的引测必须进行往返一个测回，其闭合误差值必须在其允许范围内。
7.1.6 沉降观测
根据图纸要求需对建筑物进行沉降观测，本工程建筑物的沉降观测点除在建筑物四周转角处各设一个外，中部每隔20—30 米增加一个观测点。建筑物的水准基点设在建筑物外15 米外的区域，并埋入地下，用砼保护，建筑物的沉降观测待施工完毕后建立，完成测量一次。
1 观测方法
利用一等水准点作为后视，仪器用DS1水准仪和测微仪、钢尺，用往返测回法进行。
2 观测时间及资料
按照施工进度满足施工规范及测量要求，并注意测量成果整理。地梁拆模后及时测定沉降观测点的原始标高，之后完成主体观测一次沉降，完工时观测一次，竣工后第一年观测四次，第二年观测二次，第三年观测一次，直至沉降稳定，并不得少于五年。每次观测结果应提交一份给建设单位和监理单位。如发现有异常情况，还应及时与设计院联系。
7.2 基础工程
7.2.1 施工准备
1 熟悉基础工程的图纸及会议记录、技术变更等记录；
2 根据甲方提供的控制点以及相关资料，钉好龙门桩，用经纬仪和水准仪将轴线标高、标注于龙门桩上，并作好控制点的保护；
3 做好雷雨、停电等突发事件的预防以及应急措施落实。
4 基础工程包括底板地梁钢筋和混凝土浇筑、柱支模、钢筋安装、混凝土浇灌、回填土等工序，为了加快土方开进度，必须抓住晴好天气，人工加班加点修整，基础施工道路的整理和布置。
5 同时做好上部施工机械、人员的配备；组织原材料的进购、供应工作开展。根据规范和设计要求对垫层、底板检验检及试件、配合比、钢筋试拉焊接报告等原材料见证取样、送检。
7.2.2 施工要点
1 垫层施工时，做到：垫层两侧，用木模挡好，木模用经纬仪定位，用水准仪定高；垫层的标高和厚度一定要保证；垫层底土要夯实。
2 地梁施工时采用木模，施工时注意以下，几点：
（1)施工前将基础地梁的位置弹在垫层上；
（2)地梁的模板斜支于基坑底，并用木楔顶紧，保证现浇时不出现胀模现象；
（3)钢筋现场加工制作，严格按图纸及规范施工，为保证保护层的厚度，在底面钢筋绑轧好带扎丝的砼垫块或设置钢筋支撑，由现场实际决定。
（4)砼采用甲方供应预拌混凝土，采用泵送浇筑，振捣要充分，做到快插慢拔，要分层浇捣，按照标准分部位留置砼试件。
7.3 模板工程
7.3.1 施工准备
熟悉工程的图纸及会议记录、技术变更等记录。
模板人员技术力量完备到场，认真学习设计图纸。
7.3.2 模板安装
该工程为框架剪力墙结构，楼板均为现浇，模板用量大，模板采用竹胶板模板，钢管支撑。柱、剪力墙模板采用竹胶板模板，止水对拉螺栓、钢管纵横筋拉结。梁模板采用常规方法安装，用钢管架满堂支撑，按设计要求起供L/1000。加工机械采用平刨机、手刨机以及手电锯等。为保证模板之间的拼缝或梁模板缝不出现过大现象，模板拼缝大于5mm时，用胶带封好。模板安装完毕后，施工管理人员应对轴线、标高、支撑系统、管卡、拉结螺栓进行全面的检查，浇捣砼过程中派技术好的木工守模，发现问题及时整改和报告工地现场施工或技术负责人。
1基础底板及地下室外墙模板
本工程底板厚分别为400mm，为抗渗砼，在砼垫层施工完成后，底板外模砌240mm厚砖模，间隔2m加370mm的砖垛，高为板厚+50mm。在未浇筑砼前砖墙处回填夯实。在浇筑底板混凝土前，墙体需要吊模300mm高，并在墙体内焊接钢板止水带。
本工程地下室外墙模板采用竹胶合板施工，50×100木方作内支撑，外支撑材料采用φ48×3.5mm钢管，对拉螺栓采用φ14止水式对拉机制螺栓，对拉螺栓底部五排间距450（竖向）×600（横向）mm，上部依次为600(竖向)×600（横向）mm二排，750(竖向)×600（横向）mm二排。
模板支设工艺为：
墙体内侧模板→穿对拉螺栓→墙体外侧模板→主次龙骨加固→模板调整
墙体模板根据砼的强度安排拆模时间。对拉螺栓制作图（除地下室外墙及人防有特殊要求的内墙，其余部位止水钢片取消）

在放置内墙无之水钢片的对拉螺栓时，应在混凝土墙体范围内增设φ16PVC套管，以便对拉螺栓可以周转使用。
2 柱模板
用两块竹胶板长柱头板加两面门子板，或四面均用柱头板，也可利用短料横板加长枋作柱头板的方法。为了防止混凝土侧压力造成柱模爆裂，在柱模外面每隔50cm 加柱箍，另外设置对拉螺栓上下间距600mm，螺栓水平间距500mm（柱模一个水平线上设置2 套）。安装时先在基础或楼面上弹出纵横轴线和四周边线，固定小方盘，在小方盘面调整标高，立柱头板。小方盘一侧要留清扫口。对通排柱模板，应先装两端柱模板，校正固定，拉通长线校正中间各柱模板。柱头板可用厚25-50mm 长料木板，门子板用厚25-30mm 的短料或定型模板。短料在装钉时，要交错伸出柱头板，以便于拆模及操作工人上下。由地面起每隔1-2m 留一道施工口，以便灌入混凝土及放入振捣器。柱模板宜加柱箍，用四根小方木互相搭接钉牢，或用工具式柱箍。采用50×100 方木做立楞的柱模板，每隔50~100cm 加一道柱箍。为便于拆模，柱模板与粱模板连接时，粱模宜缩短2-3mm 并锯成小斜面。
3 梁模板
梁模板是由底面板加两侧板组成矩形梁模板。梁底均有支承系统，采用支柱（琵琶撑）支模。梁高在700mm 以上，其混凝土侧压力随梁高的增大而加大，单用斜撑及夹条用圆钉钉住，不易撑牢。因此，用螺栓将两侧模板拉紧（对拉螺栓），防止模板下口向外爆裂及中部鼓胀。为了深梁绑扎钢筋的方便，在梁底模与一侧模板撑好后就先绑扎梁的钢筋，后装另一侧模板。更深的梁模板，可参照混凝土墙模板进行侧模的安装。对拉螺栓在钢筋入模后安装。
4 板模板
即先按梁底标高满铺一层模板，在上面弹出梁的位置绑扎梁的钢筋，然后将木制开口盒胎模开口向下放入梁间空档处，再绑扎楼板面钢筋，浇灌梁与楼板混凝土。楼板现浇板支撑钢管间距为700×700mm，支架水平方向拉结三道，距地15cm 扎一排扫地杆,杆中、杆顶各扎一道拉结杆。板模拼缝完毕应清理干净，同时处理好较大的拼缝，可在上面铺贴胶带或油毛毡，防止漏浆。同时在扎筋前涂刷隔离剂。
5 楼梯模板
楼梯模板施工前应根据实施层高放样，先安装平台梁及基础模板，再安装楼梯斜梁或楼梯底模板，然后安装楼梯外帮侧板，外帮侧板应先在其内侧弹出楼梯底板厚度线，用套板画出踏步板位置线，钉好固定踏步侧板的档木,在现场装钉侧板。
梯步高度要均匀一致，特别要注意最下一步及最上一步的高度，必须考虑到楼地面层粉刷厚度，防止由于粉面厚度不同而形成梯步不协调。
7.4 钢筋工程
工程钢筋采用HPB235,HRB335,HRB400等多种钢筋型号，全部由乙方供应。
7.4.1 钢筋加工
钢筋加工全部采用机械进行：
1 一级钢（线材）采用卷扬机冷拉，可调钢筋直径4-14mm;
2 钢筋切断主要采用三台切断机，电动砂轮切割机配合使用；
3 钢筋弯曲成型由三台GJ7-40 电动钢筋弯曲机完成；
7.4.2 钢筋运输
钢筋的运输采用塔吊结合人工操作。
7.4.3 钢筋连接
1 基础底板、顶板、地梁和顶梁钢筋采用对焊和搭接相结合。
2柱子钢筋采用电渣压力焊。
7.4.4 保证保护层厚度措施
为保证钢筋的保护层厚度，先预制各种规格水泥砂浆垫块（与所浇砼标号同步），制作时预带铁丝，支模前把垫块绑扎在钢筋上。及时绑扎好垫块，楼板在布筋前，在板面按图纸要求间距，弹好各纵横方向墨线，严格按墨线绑扎。
7.5 混凝土工程
1 本工程混凝土采用预拌混凝土。
2 按照设计图纸砼等级分别为：
地下室外墙外墙、混凝土墙、梁板、柱、基础底板均为C40，垫层为C15。
7.5.1 施工准备
1 班前施工技术交底已完成，操作人员均应熟悉砼强度等级、各部位的浇筑高度或板厚。
2 各种需用机械设备均已试运转正常且安全防护齐全、有效；
3 模板、钢筋、水电预埋管线均己经三方验收合格并隐验，且已设置工序合格标识牌；
4 连续作业班组已经确定，班前安全交底己经完成，操作平台、运输道路保证安全畅通，做好各项应急举措。
5 模板涂抹脱模剂。
6 汽车输送泵或地泵安装就位并且试运行正常；
7 振动器己试运转、备用品己经就位，漏电保护装置可靠有效；
8 斗车等其他辅助用具均已检修可用；
7.5.2 混凝土浇筑
混凝土采用与泵配套的管道输送。
混凝土振捣采用机械振捣，各种规格不少于3 台套，根据浇灌部位使用φ3.5 振动棒，导管长4-8 米，平面采用作用深度不小于250mm PZ-50 型平板振动器；混凝土振捣完成后，及时组织人员进行平面操平、修整施工；在浇筑前选择晴好天气进行连续施工作业，如遇雷雨，及时用加厚塑料薄膜覆盖，积水及时排放出浇筑点。
7.5.3 泵送混凝土操作注意要点
1 混凝土在泵送以前，应先检测混凝土坍落度，并开机用水润湿整个管道，而后投入水泥浆或水泥砂浆，再正式泵送混凝土。
2 泵送开始时要注意观察混凝土泵的液压表和各部位工作状态，一般在泵的出口入（即Y 型管和锥管内），最易发生堵塞现象。如遇堵塞，应将泵机立即后转运行，使泵出口处堵塞分离的混凝土能回流到料斗内，将它搅拌后再进行泵送。这时油泵的转数应定在1100r/min 以下。经这样处理3~4次仍不能见效时，应停泵拆管清除塞部的混凝土，等清理完毕后，并重新安装好管道再行泵送。
3 混凝土的供应必须保证混凝土泵能连续工作，尽可能避免或减少泵送时中途停歇，如混凝土供应不上，宁可减低压送速度，以保持泵连续进行，如出现停料情况，迫使混凝土泵停车，则混凝土泵必须每隔4~5min 进行约4个行程的动作，如果泵送停歇时间超过45min 或混凝土出现离析时，应立即用压力水或其他方法排除管道内的混凝土，经认真清洗后再重机关报压送。
4 压送混凝土时，应注意不要把料斗内剩余的混凝土降低到20cm 以下。如果剩料过少，不但会使输送量减少，而且易于吸入空气，造成堵塞，如吸入空气，致使转换开关阀间造成混凝土逆流，则需将泵机反转把混凝土退回料斗，除去空气后再正转压送。
5 泵送时，应做到每2h 换一次水洗槽里的水，并检查泵缸活塞行程，如有变化应及时调整，活塞行程可根据机械性能按需要予以确定。为了减少缸体内壁不均匀磨损玫闸阀磨损，一般情况下，以尽量开支长行程为宜。只有在混凝土坍落度较少或开始起动时，才用短行程压送混凝土。
6 垂直向输送混凝土时，由于水垂作用使混凝土产生逆流，输送效率下降，这种现象随着垂直向上的高度而越明显，为此，应在泵车与垂直管之间设置一段10~15m 的水平管，以抵消反堕冲力影响；并在混凝土泵出料口附近的输送管上加一个止流阀。泵送开始时，将止流阀打开，混凝土就能顺利地输送，当暂停混凝土输送或混凝土出现倒流时，以及时予以关闭。
7 当地下或基坑输送混凝土时，则于混凝土在倾斜的下行管道中容易离析造成堵塞，而压送中断时管内又会混入空气，以压送不利，为止应根据不同情况采取下列措施：
（1）管道的倾斜角度在40度以内时，输送管里混凝土一般不会出现自重流淌，可与水平管同样对等
（2）管道的倾斜角度在40~70 度时，管内的混凝土在自重下移动，造成石子与砂浆的分离，容易堵塞管道。为此应在下行倾斜管道的前端设置一段水平配管。长度要相当于五倍的落差，以减少混凝土产生离析的机会，如因场地限制，不能设置水平管时，也可改用弯管等办法来达到目的，以防止其自重作用下的流淌，造成混凝土的离析；
（3）当管道倾斜度超过70度 时，为防止混凝土的自重流动，只用海绵等填塞物来阻止是很困难的，故一般应尽量避免做这种角度的管道，但在不得已而使用时，除在斜管下端设置五倍于落差长度的水平管外。还应在下行管上部另装一个排气阀，在开始泵送以后按需要随时排气。
8.在高湿施工条件下，要在水平输送管上覆盖两层湿草袋，以防止直接日照。并注意每隔一定的时间洒水湿润。这样能使管道中的混凝土不致于吸收大量而失水，导致管道堵塞，并能减少混凝土的温升。
7.5.4 混凝土养护
1 平面结构在混凝土终凝后，12小时内组织养护专人进行洒水养护，并及时覆盖；剪力墙、柱等在模板拆除后立即进行洒水养护；养护不得少于14天。
2 对于太阳直晒部分的混凝土采用毡毯洒水覆盖，防止水分过快蒸发。
7.6 季节施工技术措施
7.6.1 冬季施工措施
1 安排专人进行气温观测并做记录。
2 冬期施工，对相关人员应专门组织技术业务培训，学习本工作范围内的有关知识，明确职责，经考试合格后，方准上岗工作。
3 冬季施工时，各种材料使用前应清除表面的污物、冰雪等，且遭水浸冻结的材料严禁使用。
7.6.2 雨季施工措施
1 安排专人收集天气预报资料，根据天气情况合理安排好防雨工作。
2 做好现场道路排水维护，保证排水畅通，道路无积水，雨后不滑不陷，现场不存水、积水；下雨天基坑及时抽取集水井内的水，确保不影响施工。
3 所有机电设备在雨期来临之间要进行一次检查并及时覆盖挡雨。
4 加强以水泥及其它材料的保管工作。
5 大雨时禁止浇筑砼。
7.7 成品保护
7.7.1 成品保护制度
工程现场成立由项目经理、安全员、保卫室组成的成品、半成品防护领导小组，制定并定期或不定期检查落实成品、半成品保护措施。项目经理亲自组织指导防护工作，根据施工进度落实各阶段的成品半成品防护措施。
1 对操作班组成员要进行产品保护措施交底。
2 不得用重物打击刚浇筑完的混凝土，混凝土浇筑完成应养护，在主体施工时同步进行，禁止事后凿墙打洞。
3 外脚手架严禁与模板及支撑连接在一起。
4 严禁居高临下
