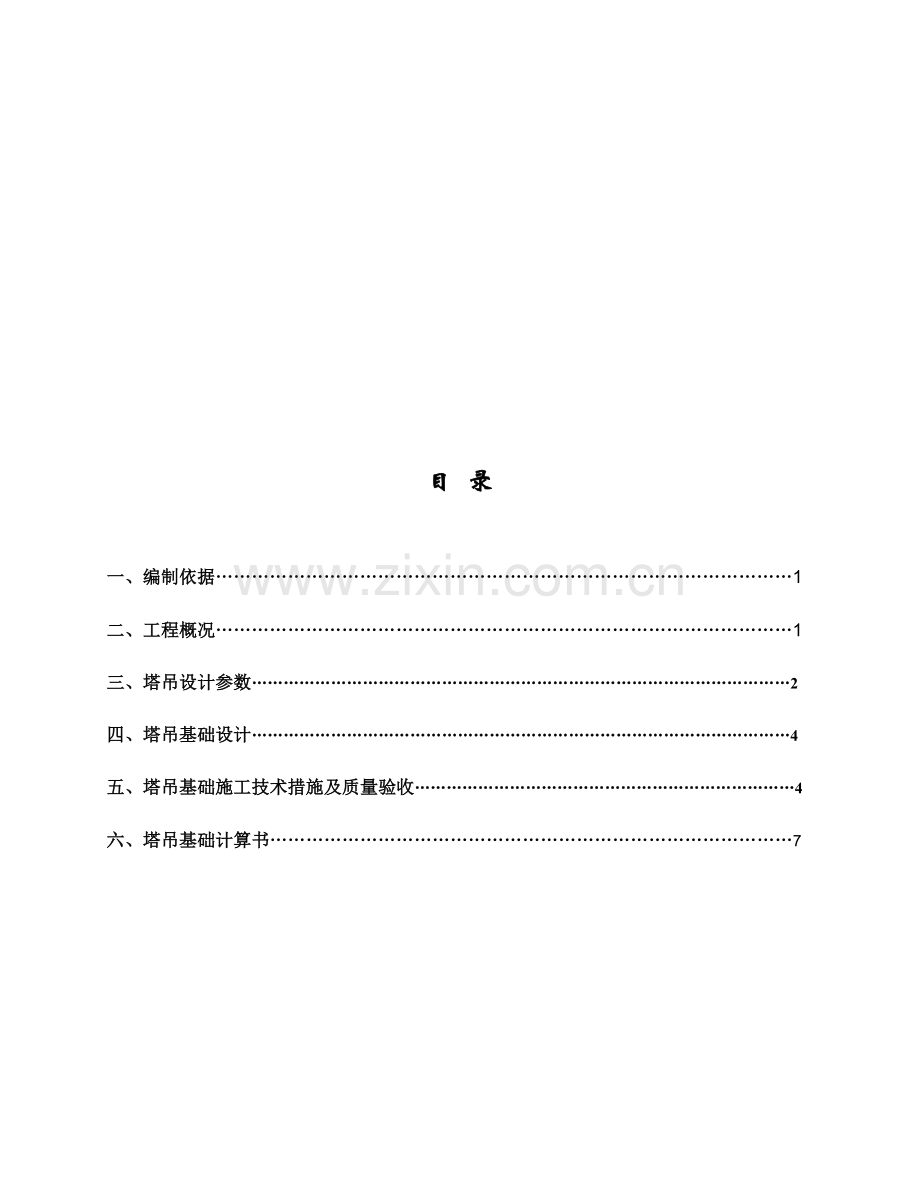

目 录

一、编制依据……………………………………………………………………………………1
二、工程概况……………………………………………………………………………………1

三、塔吊设计参数…………………………………………………………………………………………2

四、塔吊基础设计…………………………………………………………………………………………4

五、塔吊基础施工技术措施及质量验收………………………………………………………………4
六、塔吊基础计算书……………………………………………………………………………7

塔吊基础施工方案
一、编制依据
1、武汉市关山村刘家咀还建楼项目8#楼岩土工程勘察报告
2、武汉市关山村刘家咀还建楼项目8#楼施工图纸
3、《建筑工程施工质量验收同一标准》GB50300-2001；
4、《建筑软弱地基基础设计规范》G-BJ10-1-90；
5、《混凝土结构工程施工质量验收规范》GB50204-2002；
6、《建筑机械使用安全技术规程》（JGJ33—2001 J119—2001）
7、《高处作业分级》（GB3608-83）
8、《起重吊车指挥信号》（GB5082-85）
9、《起重机司机安全技术考核标准》（GB6702-86）
10、《建筑塔式起重机安全规程》（GB5144-85）
11、湖北省及武汉市有关文明施工和安全生产规定；
12、国家及湖北省的有关规范、规程和标准
二、工程概况
工程名称：武汉市关山村刘家咀还建楼项目8#楼
建设地点：武汉市关山村刘家咀
建设单位：武汉关山经贸集团有限公司
勘察单位：湖北地矿建设勘察有限公司
设计单位：广州南方建筑设计院
监理单位：广州铁路建设监理有限公司
施工单位：武汉新信亿实业有限公司
建设地点：武汉市洪山区刘家咀
结构形式：剪力墙结构
建设规模：
(1) 本项目地下一层，地上三十四层。其中地下一层为储藏间，地上为住宅。主楼采用剪力墙结构，基础采用桩筏板基础，桩型为长螺旋钻孔灌注桩。因地下室埋深较深，地下水浮力较大。地下室板面标高为-4.85m，主楼部分地下室板厚为1800mm, 垫层厚100mm。
武汉市关山村刘家咀还建楼8#楼设一台塔吊，型号为QTZ80型塔吊56米，塔吊位置详见塔吊基础平面布置图。
三、塔吊设计参数
技术性能见附页塔吊起重说明书
四、塔吊基础设计
8#楼塔吊布置在34轴交H之间且距外墙2600mm,塔吊基础采用筏板基础，底标-6.7m.
塔吊基础进行夯实处理，采用筏板基础,塔吊基础砼标号为C35，基础尺寸为5500mm×5500mm×1500mm。基础配筋为上下两层Φ20，间距为@165mm，拉筋为Ф14@495呈梅花布置，基础底板钢筋保护层厚度为100mm。
塔吊基础垫层底标高、垫层厚度、基础高度、基础顶标高详见下表：
各楼塔吊基础施工参考表
序号
楼号
塔吊基础垫层面标高(m)
垫层厚度
(mm)
基础高度
(mm)
塔吊基础
顶标高(m)
1
8#塔吊
-6.60m
100
1500
-5.1m

塔吊基础总体施工布置见附图，各塔吊基础定位图见方案附页
五、塔吊基础施工技术措施及质量验收
1、施工技术措施
1）塔吊基础施工工艺流程
基坑降水→基坑放线（白灰线）→验线→塔吊基坑土方开挖→垫层浇筑→基础放线（墨线）→验线→底层钢筋网绑扎→塔吊预埋脚柱安装固定→上层钢筋网绑扎→塔吊基础模板支模→塔吊基础钢筋模板验收→塔吊基础砼浇筑→砼养护
2）塔吊基础施工工艺
1、基坑降水：本案中基坑降水将与还建楼基坑降水结合起来，同时进行基坑降水。采用明沟进行降水，设置集水井井，当地下水降至基坑底下500左右，即可开挖。此项并入降水工程，按降水工程施工方案施工。
2、基坑放线：利用经纬仪将塔吊定位轴线测出，按照1：1放坡系数外放相应距离，撒白灰线示之，并通知项目技术负责人进行验线。
3、塔吊基础基坑开挖：采用一台反铲式挖掘机进行基坑开挖，现场架设一台SCD200型水准仪进行基底标高控制。同时按照1：1的放坡系数进行放坡开挖。机械开挖应比设计标高高20㎝～30㎝，剩余土方采用人工开挖。人工开挖的平整度为±50。
4、垫层砼浇筑：在基坑开挖完成后，立刻将控制垫层厚度及标高的小木桩打设完成，每平方米范围内应至少有一个小木桩；随后在基坑边四周用50×100的木方围起来；进行垫层砼浇筑，初凝后进行压光处理。
5、基础放线（墨线）：在垫层砼达到30%以上的强度即可进行基础放线。首先利用经纬仪将基础定位轴线投测到垫层上，弹墨线示之；然后按照基础的设计尺寸将基础边线测出，弹墨线示之；最后通知技术负责人进行验线。
6、底层钢筋网绑扎：将塔吊基础底部受力主筋安装相应的间距要求绑扎到位，要求采用满扎，同时在塔吊预埋脚柱区域内钢筋网应采用点焊加固，最后放置底层钢筋网垫块。
7、塔吊预埋脚柱安装、固定：由于本案塔吊基础高1500，保证脚柱上部螺栓孔能露出基础砼表面，接着将四个预埋脚柱安装到塔吊标准节上，同时在四个预埋脚柱上焊接剪刀撑予以加固；然后用经纬仪将塔吊定位轴线投测到底层钢筋网上，弹墨线喷白漆示之，同时将预埋脚柱位置处边线测放出来；接着利用反铲挖掘机将安装有预埋脚柱的标准节吊入基坑，放到底层钢筋网上，具体位置为上一步骤测放出来的脚柱位置线内；然后利用水准仪测出标准节上部四角四个螺栓孔处的标高，根据高低差值，在底层钢筋网上放置1mm/2mm不等的钢板片予以调整，直至四角标高差值在±2mm以内；最后将其与底部钢筋网焊接牢固
8、基础上部钢筋网绑扎：首先安装1300左右的间距放置钢筋马蹬，接着将上部受力主筋按设计间距放置到位，进行绑扎，上部钢筋网可以采用梅花状绑扎。
9、基础支模：采用砖胎膜，240厚灰砂砖，做到指定标高后，外围回填土保证基础埋深不被破坏。。
10、钢筋、模板验收：以上工作完成后，通知项目技术负责人及监理单位进行钢筋、模板验收。
11、塔吊基础砼浇筑：本案中塔吊基础砼采用商品砼，由汽车泵配合进行砼浇筑，砼在振捣过程中要充分，快插慢拔，均匀振捣，避免过振。待砼初凝后，进行砼表面压光处理。同时留置砼试块。
12、塔吊基础砼养护：本案砼施工处于夏季，砼养护采用浇水覆盖养护，连续养护不少于7天。当塔吊基础砼强度达到不少于设计值的90%上时方可进行塔吊上部结构安装。
2、技术措施及质量验收
1）、混凝土强度等级采用C35；
2）、基础表面平整度允许偏差1/1000；
3）、埋设件埋设参照一下程序施工：
①将16件10.9级高强度螺栓及垫板与预埋螺栓定位框装配在一起。
②为了便于施工，当钢筋绑扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内。
③再将4件Φ30的钢筋将预埋螺栓连接。
④吊起装配好的预埋螺栓和预埋螺栓定位框整体，浇筑混凝土。在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。
⑤固定支腿周围混凝土充填率必须达到95%以上。
⑥地脚螺栓详图附后
4、起重机的混凝土基础应验收合格后，方可使用。
5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于10Ω。
6、按塔机说明书，核对基础施工质量关键部位。
7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。
8、机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。
9、基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。
10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。
11、钢筋、商品混凝土应具有出厂合格证或试验报告。
12、塔吊基础底部土质应良好，符合设计要求及地质报告概述方可施工。
13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。
14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针不小于横截面-45mm×4mm镀锌扁铁与基础底板钢筋焊接相连，接地件至少插入地面以下1.5m。
15、基础塔吊砼拆模后应在四角设置沉降观测点，并完成初始高程测设，在上部结构安装前再测一次，以后在上部结构安装后每半月测设一次，发现沉降过大、过快、不均匀沉降等异常情况应立即停止使用，并汇报公司工程技术部门分析处理后，方可决定可断续使用或不能使用。
六、塔吊基础计算书
1. 参数信息
塔吊型号：QTZ80， 塔吊起升高度H：115.000m，
塔身宽度B：1.7m， 基础埋深D：0.300m，
自重F1：670kN， 基础承台厚度Hc：1.500m，
最大起重荷载F2：60kN， 基础承台宽度Bc：5.500m，
基础箍筋间距S：200.000mm，
承台混凝土的保护层厚度：50mm，
基础的厚度取:H=1.5m
基础的平面尺寸取：Ac×Bc=5500mm×5500mm
2、塔吊基础承台顶面的竖向力和弯矩确定
塔吊自重（包括压重）F1=670.00kN，
塔吊最大起重荷载F2=60.00kN，
作用于筏板基础顶面的竖向力F=1.2×(F1+F2)=876.00kN
根据塔吊厂家提供的使用说明书得出
荷
载
工
况

水平力Pn（KN）
垂直力Pv（KN）
弯矩M（KN.m）
扭矩Mn（KN.M）
工作工况
25
650
1500
350
非工作工况
90
560
2500
0

1. 承台弯矩的计算
依据《建筑桩技术规范》（JGJ94-94）的第5.6.1条。
Mx = ∑Niyi
My = ∑Nixi
其中 Mx,My──计算截面处XY方向的弯矩设计值；
xi,yi──单桩相对承台中心轴的XY方向距离取a/2-B/2=1.20m；
Ni1──扣除承台自重的竖向力设计值，Ni1=Ni-G=366.23kN；
经过计算得到弯矩设计值：Mx=My=2×366.23×1.20=878.95kN·m。
2、矩形承台截面主筋的计算
依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。
αs = M/(α1fcbh02)
ζ = 1-(1-2αs)1/2
γs = 1-ζ/2
As = M/(γsh0fy)
式中，αl──系数，当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法得1.00；
fc──混凝土抗压强度设计值查表得16.70N/mm2；
ho──承台的计算高度：Hc-50.00=1350.00mm；
fy──钢筋受拉强度设计值，fy=210.00N/mm2；
经过计算得：αs=878.95×106/(1.00×16.70×5000.00×1350.002)=0.006；
ξ =1-(1-2×0.006)0.5=0.006；
γs =1-0.006/2=0.997；
Asx =Asy =878.95×106/(0.997×1350.00×210.00)=3109.37mm2。
由于最小配筋率为0.15%,所以构造最小配筋面积为:
5000.00×1400.00×0.15%=10500.00mm2。
建议配筋值：HRB400钢筋，18@150。承台底面单向根数42根。实际配筋值10689mm2。
3、塔吊稳定性验算：
根据塔吊工作状态下最不利弯矩1500KN.m作为倾覆力矩进行计算。
工作状态下：

塔机抗倾覆满足要求。
非工作状态下最不利弯矩2500KN.m作为倾覆力矩进行计算。
非工作状态下：
