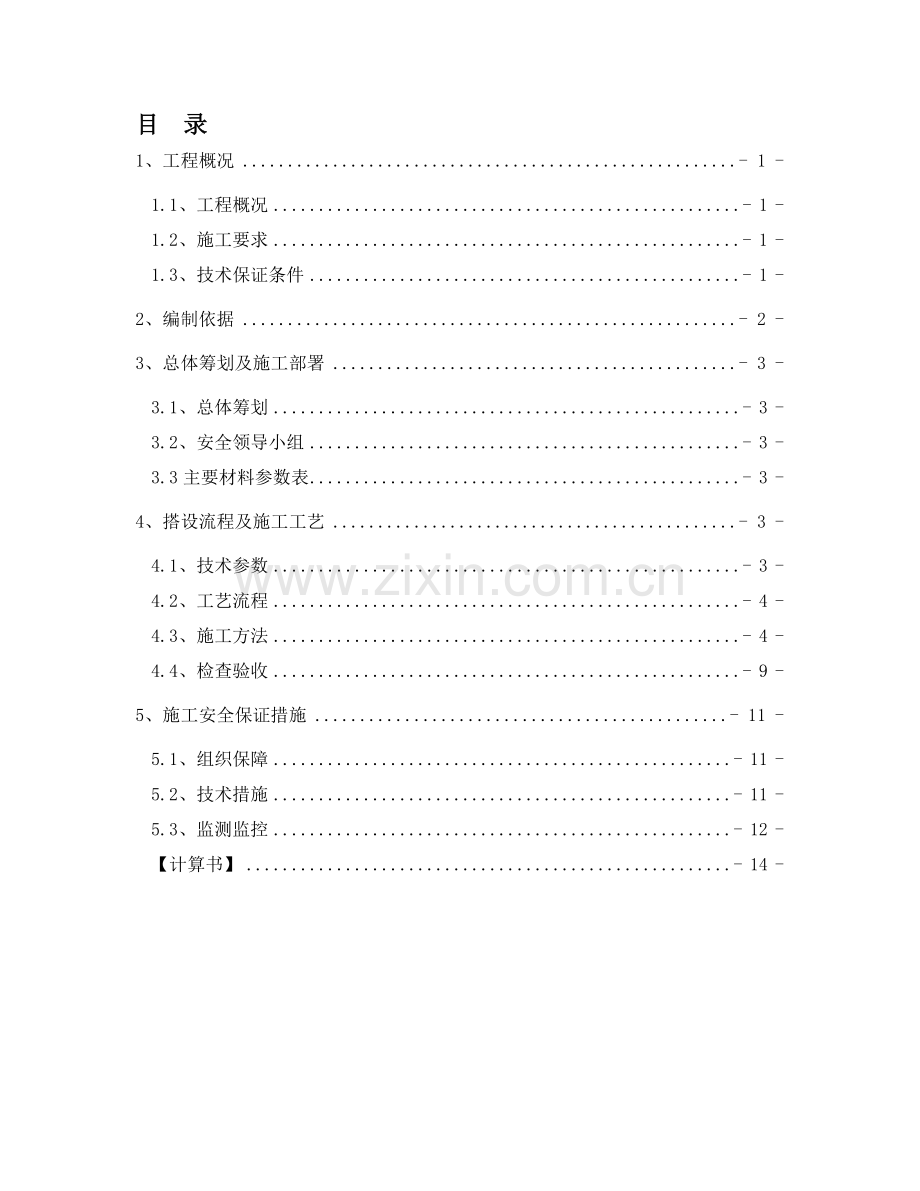

目 录
1、工程概况 - 1 -
1.1、工程概况 - 1 -
1.2、施工要求 - 1 -
1.3、技术保证条件 - 1 -
2、编制依据 - 2 -
3、总体筹划及施工部署 - 3 -
3.1、总体筹划 - 3 -
3.2、安全领导小组 - 3 -
3.3主要材料参数表 - 3 -
4、搭设流程及施工工艺 - 3 -
4.1、技术参数 - 3 -
4.2、工艺流程 - 4 -
4.3、施工方法 - 4 -
4.4、检查验收 - 9 -
5、施工安全保证措施 - 11 -
5.1、组织保障 - 11 -
5.2、技术措施 - 11 -
5.3、监测监控 - 12 -
【计算书】 - 14 -
脚手架专项施工方案

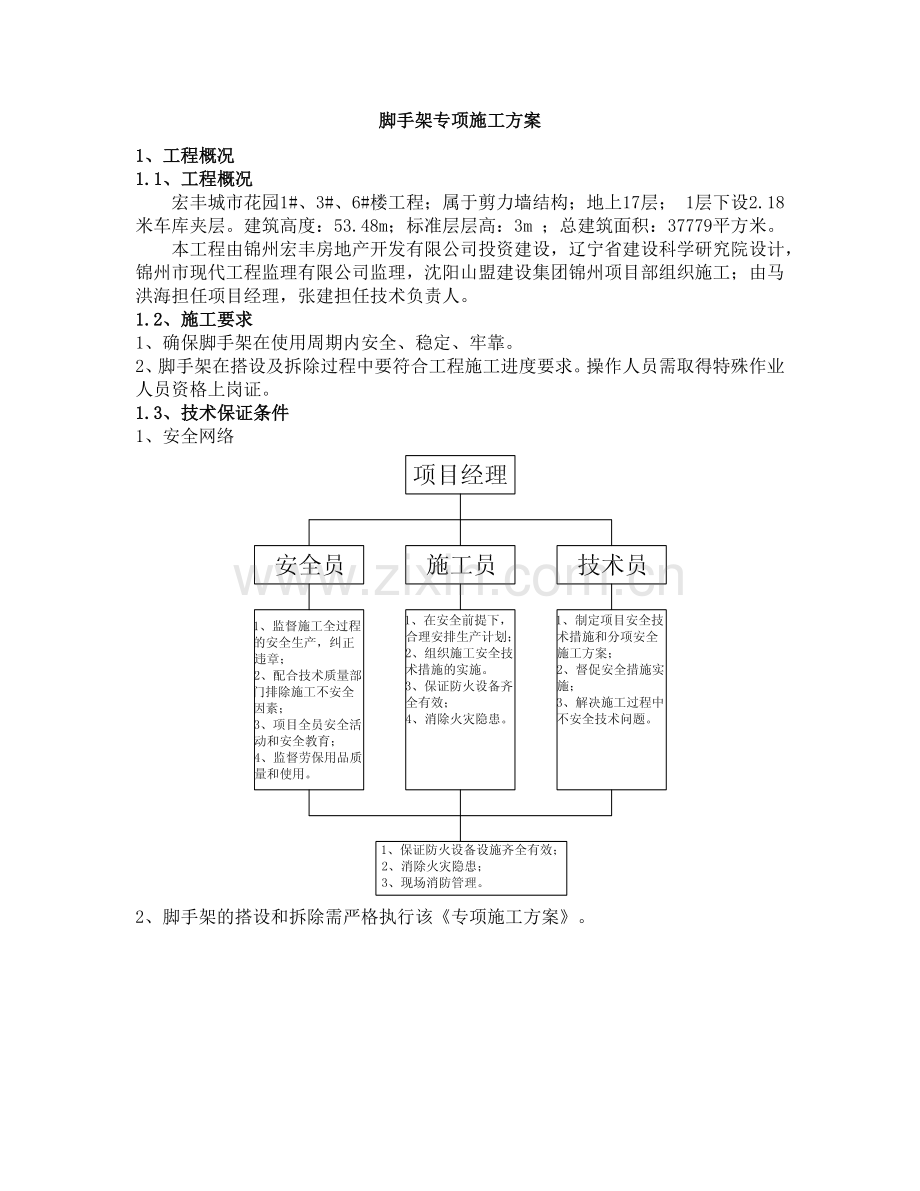

1、工程概况
1.1、工程概况
宏丰城市花园1#、3#、6#楼工程；属于剪力墙结构；地上17层； 1层下设2.18米车库夹层。建筑高度：53.48m；标准层层高：3m ；总建筑面积：37779平方米。
本工程由锦州宏丰房地产开发有限公司投资建设，辽宁省建设科学研究院设计，锦州市现代工程监理有限公司监理，沈阳山盟建设集团锦州项目部组织施工；由马洪海担任项目经理，张建担任技术负责人。
1.2、施工要求
1、确保脚手架在使用周期内安全、稳定、牢靠。
2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。
1.3、技术保证条件
1、安全网络

2、脚手架的搭设和拆除需严格执行该《专项施工方案》。
2、编制依据
2.1、 依据威尼斯水城E区3、5#楼工程图纸；
2.2、 各类参考规范、图书
《建筑结构荷载规范》GB50009-2001
《混凝土结构设计规范》GB50010-2010
《钢结构设计规范》GB50017-2003
《建筑施工安全检查标准》JGJ59-2011
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
3、总体筹划及施工部署
3.1、总体筹划
本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，充分考虑了以下几点：
3.1、架体的结构安全可靠，经济合理。
3.2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3.3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
3.4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
3.5、符合JGJ59-2011等检查标准要求，要符合相关文明标化工地的有关标准。
3.6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：
一层以上采用普通型钢悬挑脚手架，分三次悬挑，每次搭设高度按20米计算；分别设置在一层、七层、十三层上。
3.2、安全领导小组
搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：
马洪海（项目经理）———组长，负责协调指挥工作；
王营（施工员）——组员，负责现场施工指挥；
张建（技术负责人）——组员，负责方案表编制、技术交底，参与验收。
滕军（安全员）——组员，负责现场安全检查工作；
李维臣 （架子工班长）——组员，负责现场具体施工；
3.3主要材料参数表

【普通型钢悬挑脚手架】
钢管
Φ48 × 3.00
扣件
配套
水平悬挑梁
18号工字钢
梁支撑
拉绳：6×19
脚手板
冲压钢脚手板
安全网
密目安全网
4、搭设流程及施工工艺
4.1、技术参数
【钢管落地脚手架】
脚手架排数
单排
大小横杆布置
大横杆在上
搭设高度(m)
24
立杆型号
Φ48 × 3
立杆纵距(m)
1.5
立杆横距(m)
1.05
立杆步距(m)
1.4
连墙件布置方式
二步三跨
施工均布荷载(kN/m2)
3
同时施工层数
2
脚手板铺设层数
3
地区
锦州市
基本风压(kN/m2)
0.54

【普通型钢悬挑脚手架】
脚手架排数
单排
大小横杆布置
大横杆在上
搭设高度(m)
20
立杆型号
Φ48 × 3
立杆纵距(m)
1.45
立杆横距(m)
1.1
立杆步距(m)
1.4
连墙件布置方式
二步三跨
型钢悬挑长度(m)
1.2
锚固长度(m)
2.3
钢丝绳支撑道数
1
施工均布荷载(kN/m2)
3
同时施工层数
2
脚手板铺设层数
4
地区
锦州市
基本风压(kN/m2)
0.6
4.2、工艺流程
1、钢管落地脚手架
场地平整、夯实→浇筑砼带→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
2、普通型钢悬挑脚手架
水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板（底层满铺木跳板）→扎防护栏杆→扎安全网。
4.3、施工方法
4.3.1、钢管落地脚手架
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用粉笔点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。
1、地基基础
本工程脚手架地基础部位应在回填土完后夯实，根据脚手架立杆距外墙宽度1.05m处支模浇筑砼带，拉线施工，严禁出现“掉蛋”现象的出现，砼强度等级C20，混凝土宽度为200mm，厚度150mm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。
2、立杆设置
(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。
(2) 上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地干一应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高出的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
(3) 立杆的垂直偏差应控制在不大于架高的1/400。
(4) 立杆及纵横向水平杆构造要求见下图。

3、大横杆、小横杆、剪刀撑设置
(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用大街时；大街长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；
(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；
当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。
使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。
(3) 高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
4、脚手板、脚手片的铺设要求
(1) 作业层脚手板应铺满、铺稳，离开墙面120~150mm；
(2) 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130~150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（如图）。
(3) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。
(4) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；

（a）脚手板对接； （b）脚手板搭接

(5) 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑支；
(6) 自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。
5、防护栏杆
(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2) 选用18#铅丝张挂安全网，要求严密、平整。
(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
(5) 脚手架上门洞、出入口构造示意图

6、连墙件
(1) 连墙件数量的设置除应满足本规范计算要求外，尚应符合表6.1的规定。

表6.4.1　　连墙件布置最大间距

注：h——步距；la——纵距。
(2) 连墙件的布置应符合下列规定：
① 宜靠近主节点设置，偏离主节点的距离不应大于300mm；
　② 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；
③ 宜优先采用菱形布置，也可采用方形、矩形布置；
④ 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。
(3) 对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。
(4) 连墙件的构造应符合下列规定：
① 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；
② 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用的不应少于2股；亦可采用直径不小于6mm的钢筋。
(5) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45°~60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。 架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。
(6) 连墙件构造示意图

7、架体内封闭
(1) 脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。
(2) 脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3) 施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
四、检查验收
钢管落地脚手架
1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。
2、高度在20m及20m以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。
3、验收时应具备下列文件
(1) 根据编制依据相关文件法规要求所形成的施工组织设计文件。
(2) 脚手架构配件的出厂合格证或质量分类合格标志。
(3) 脚手架工程的施工记录及质量检查记录。
(4) 脚手架搭设过程中出现的重要问题及处理记录。
(5) 脚手架工程的施工验收报告。
4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。
(1) 构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠。
(2) 安全网的张挂及扶手的设置是否齐全。
(3) 地基是否积水，底座是否松动，立杆是否悬空。
(4) 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。
(5) 垂直度、水平度及立杆的沉降是否合格。
(6) 扣件螺栓是否松动，是否超载。

4.3.2、普通型钢悬挑脚手架
1、水平悬挑梁
水平悬挑梁保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，局部不能满足立杆间距要求的要在水平悬挑搭设横向工字钢，以满足脚手架立杆的间距要求，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。采用在挑梁或纵向钢粱上焊接150mm、直径20mm的钢筋，立杆套座其外，并同时在立杆下部设置扫地杆。见下图
悬挑梁
脚手立杆
角焊缝
直径20钢筋
脚手架立杆与挑梁支承结构定位连接措施节点

有阳台部分的悬挑形式应符合下图形式，垫片要求为100×100×8mm

2、立杆设置
(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离80cm；各接头中心距主节点的距离不大于步距的1/3，本工程步距为1.4m，即大于500mm，立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。
(2) 立杆的垂直偏差经纬仪进行检测，并将偏差控制在不大于架高的1/400，本工程搭设高度为20m，偏差控制在50mm内。
3、大横杆、小横杆、剪刀撑设置
(1) 纵向水平杆亦设置在立杆内侧，其长度为4跨，纵向水平杆接长采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离为1000mm；各接头中心至最近主节点的距离不大于纵距的1/3。当采用搭接时；搭接长度不小于1m，等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。
当使用冲压钢脚手板、木脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；
(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不大于纵距的1/2；
当使用冲压钢脚手板、木脚手板时，单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。
(3)本工程剪刀撑连续设置，并应由底至顶连续设置；每道剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面的倾角在45°~60°之间。剪刀撑斜杆的接长采用搭接，搭接长度为1.2m，采用2个旋转扣件固定。剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不大于150mm。
4、脚手板、脚手片的铺设要求
(1) 作业层脚手板应铺满、铺稳，离开墙面120~150mm；
(2) 冲压钢脚手板、木脚手板，设置在三根横向水平杆上。钢脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130~150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（如图）。
(3) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；
(4) 在拐角、斜道平台口处的脚手板，与横向水平杆可靠连接，防止滑支；

（a）脚手板对接； （b）脚手板搭接
(5) 自顶层作业层的脚手板下计，每隔12m满铺一层脚手板。
5、防护栏杆
(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2) 选用18#铅丝张挂安全网，要求严密、平整。
(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
6、连墙件
(1) 连墙件数量的设置除应满足本规范计算要求外，尚应符合表6.1的规定。

表6.4.1　　连墙件布置最大间距

注：h——步距；la——纵距。
(2) 连墙件的布置应符合下列规定：
①脚手架与建筑物按计算书中连墙件设计要求两步三跨设置拉结点。
②拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每2.8米设一拉结点。
③拉结点应保证牢固，防止其移动变形，设置在外架大小横杆接点处。
④外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。
(3) 本工程中的单脚手架，采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。
(4) 连墙件的构造应符合下列规定：
① 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，严禁采用上斜连接；
② 连墙件必须采用可承受拉力和压力的构造。
(5) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑采用通长杆件与脚手架可靠连接，与地面的倾角应在45°~60°之间；连接点中心至主节点的距离不大于300mm。抛撑应在连墙件搭设后方可拆除。
(6) 连墙件构造示意图

悬挑钢梁穿墙构造
1——木楔楔紧

悬挑钢梁楼面构造
7、安全平网的设置
（1）在最底层的木跳板上使用一层大眼网，在其上部再挂一层密目网，防止上部作业层向下坠落物件；
（2）每两层设置一层大眼网，并做到每天清理其上部的杂物。
（3）在每次悬挑的底层设6m宽的抖网，抖网结构也为一层大眼网及一层密目网。
4.4、检查验收
1、悬挑式脚手架保证项目的检查评定应符合下列规定：
1 施工方案
1）架体搭设应编制专项施工方案，结构设计应进行计算；
2）专项施工方案应按规定进行审核、审批。
2 悬挑钢梁
1）钢梁截面尺寸应经设计计算确定，且截面型式应符合设计和规范要求；
2）钢梁锚固端长度不小于悬挑长度的1.25 倍；
3）钢梁锚固处结构强度、锚固措施应符合设计和规范要求；
4）钢梁外端应设置钢丝绳或钢拉杆与上层建筑结构拉结；
5）钢梁间距应按悬挑架体立杆纵距设置。
3 架体稳定
1）立杆底部应与钢梁连接柱固定；
2）承插式立杆接长应采用螺栓或销钉固定；
3）纵横向扫地杆的设置应符合规范要求；
4）剪刀撑应沿悬挑架体高度连续设置，角度应为45°～60°；
5）架体应按规定设置横向斜撑；
6）架体应采用刚性连墙件与建筑结构拉结，设置的位置、数量应符合设计和规范要
求。
4 脚手板
1）脚手板材质、规格应符合规范要求；
2）脚手板铺设应严密、牢固，探出横向水平杆长度不应大于150mm。
5 荷载
架体上施工荷载应均匀，并不应超过设计和规范要求。
19
6 交底与验收
1）架体搭设前应进行安全技术交底，并应有文字记录；
2）架体分段搭设、分段使用时，应进行分段验收；
3）搭设完毕应办理验收手续，验收应有量化内容并经责任人签字确认。
2、 悬挑式脚手架一般项目的检查评定应符合下列规定：
1 杆件间距
1）立杆纵、横向间距、纵向水平杆步距应符合设计和规范要求；
2）作业层应按脚手板铺设的需要增加横向水平杆。
2 架体防护
1）作业层应按规范要求设置防护栏杆；
2）作业层外侧应设置高度不小于180mm 的挡脚板；
3）架体外侧应采用密目式安全网封闭，网间连接应严密。
3 层间防护
1）架体作业层脚手板下应采用安全平网兜底，以下每隔10m 应采用安全平网封闭；
2）作业层里排架体与建筑物之间应采用脚手板或安全平网封闭；
3）架体底层沿建筑结构边缘在悬挑钢梁与悬挑钢梁之间应采取措施封闭；
4）架体底层应进行封闭。
4 构配件材质
1）型钢、钢管、构配件规格材质应符合规范要求；
2）型钢、钢管弯曲、变形、锈蚀应在规范允许范围内。
5、施工安全保证措施
5.1、组织保障
1、安全保证体系

5.2、技术措施
脚手架搭设技术措施
普通型钢悬挑脚手架
1、钢管架应设置避雷系统，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30Ω。
2、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。
3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
5、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
6、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
7、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
8、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
9、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。
10、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
11、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
脚手架拆除技术措施
1、拆架前:
(1) 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
(2) 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；
(3) 应由单位工程负责人进行拆除安全技术交底；
(4) 应清除脚手架上杂物及地面障碍物。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按《建筑施工扣件式钢管脚手架安全技术规范》第6.4.3第2款、第6.6.3条第1、2款的规定设置连墙件和横向斜撑加固。
3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。
5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。
6、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。
11、高层建筑脚手架拆除，应配备良好的通讯装置。
12、输送至地面的杆件，应及时按类堆放，整理保养。
13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
14、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。
5.3、监测监控
1、安全管理
(1) 搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；
(2) 搭设人员必须戴安全帽、系安全带，穿防滑鞋；
(3) 脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；
(4) 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳等固定在脚手架上，严禁悬挂起重设备；
(5) 当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；
(6) 脚手架的安全检查与维护，应按安全技术规范进行。安全网应按规定搭设和拆除；
(7) 在脚手架使用期间，严禁拆除主节点处纵、横水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；
(8) 不得在脚手架基础及邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准；
(9) 临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；
(10) 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；
(11) 工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行；
(12) 搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
2、日常维护管理要求
(1) 使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；
(2) 弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换；
(3) 做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每2~4年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用3~5年保护层剥落后再次镀锌。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；
(4) 搬运长钢管、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏；
(5) 脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上的小配件要及时收捡起来；
(6) 健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。
由架子工班（组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极地奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗；
第七节、计算书及相关图纸
【计算书】
钢管落地脚手架计算书
一、参数信息
1.脚手架参数
单排脚手架搭设高度为 24 m，立杆采用单立杆；
搭设尺寸为：立杆与墙中距离为 1.05m，纵距La为1.5m，大小横杆的步距为1.4 m；
大横杆在上，搭接在小横杆上的大横杆根数为 2 根；
采用的钢管类型为 Φ48×3.0；
横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为 1.00；
连墙件采用两步三跨，竖向间距 2.8 m，水平间距4.5 m，采用扣件连接；
连墙件连接方式为双扣件；
2.活荷载参数
施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；
同时施工层数:2 层；
3.风荷载参数
本工程地处辽宁锦州市，基本风压0.54 kN/m2；
风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs 为0.107；
4.静荷载参数
每米立杆承受的结构自重标准值(kN/m):0.1569；
脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；
安全设施与安全网(kN/m2):0.005；
脚手板类别:冲压钢脚手板；栏杆挡板类别:竹笆片脚手板挡板；
每米脚手架钢管自重标准值(kN/m):0.033；
脚手板铺设总层数:3；
5.地基参数
地基土类型:素填土；地基承载力标准值(kPa):120.00；
立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。

二、大横杆的计算
按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值:P1=0.033 kN/m ；
脚手板的自重标准值:P2=0.3×1.05/(2+1)=0.105 kN/m ；
活荷载标准值: Q=3×1.05/(2+1)=1.05 kN/m；
静荷载的设计值: q1=1.2×0.033+1.2×0.105=0.166 kN/m；
活荷载的设计值: q2=1.4×1.05=1.47 kN/m；

图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)

图2 大横杆设计荷载组合简图(支座最大弯矩)
2.强度验算
跨中和支座最大弯距分别按图1、图2组合。
跨中最大弯距计算公式如下:
M1max = 0.08q1l2 + 0.10q2l2
跨中最大弯距为 M1max=0.08×0.166×1.52+0.10×1.47×1.52 =0.361 kN·m；
支座最大弯距计算公式如下:
M2max = -0.10q1l2 - 0.117q2l2
支座最大弯距为 M2max= -0.10×0.166×1.52-0.117×1.47×1.52 =-0.424 kN·m；
选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ =Max(0.361×106,0.424×106)/4490=94.432 N/mm2；
大横杆的最大弯曲应力为 σ = 94.432 N/mm2 小于 大横杆的抗弯强度设计值 [f]=205 N/mm2，满足要求！
3.挠度验算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：
νmax = (0.677q1l4 + 0.990q2l4)/100EI
其中：静荷载标准值: q1= P1+P2=0.
