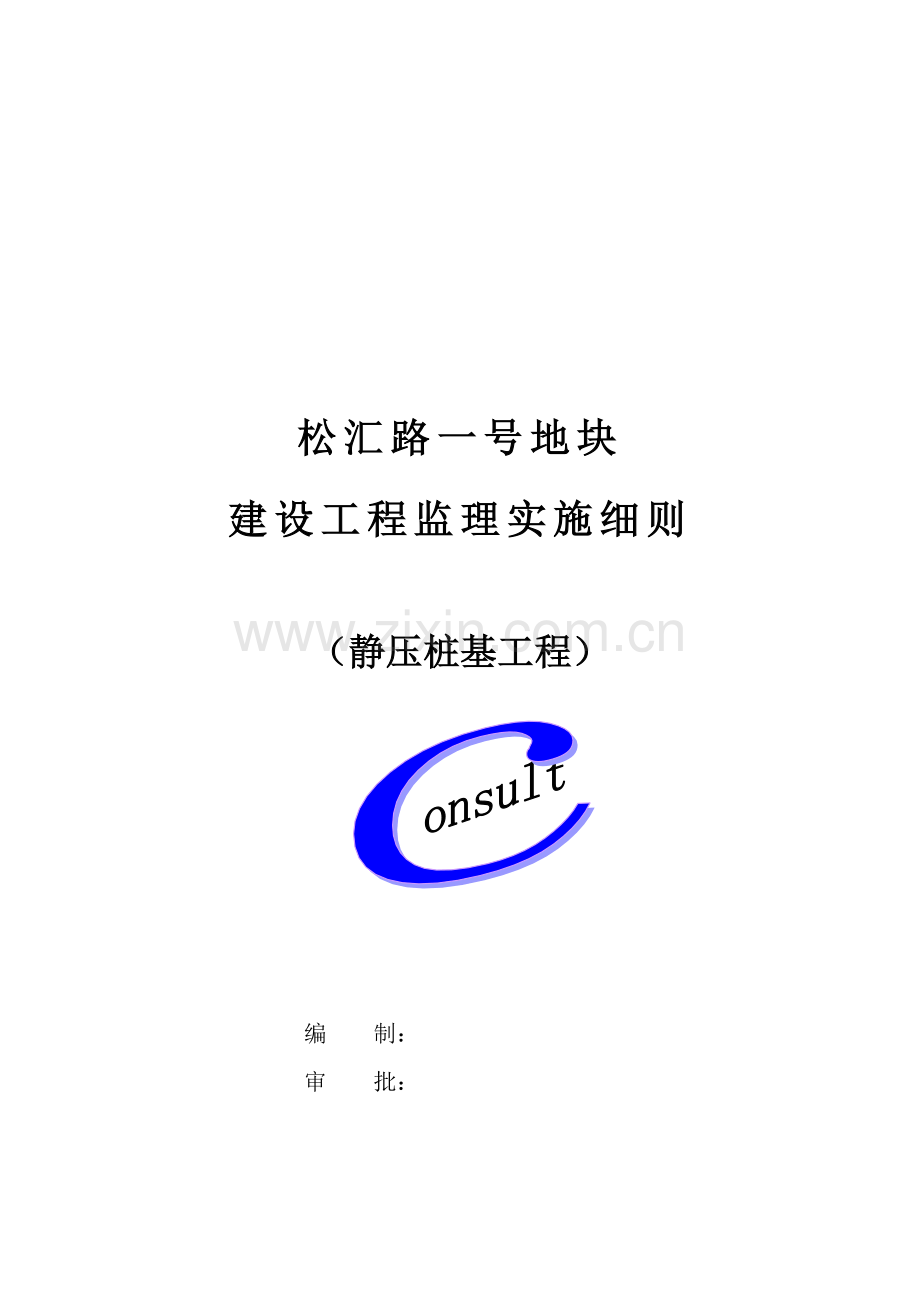

松汇路一号地块
建设工程监理实施细则

（静压桩基工程）

编 制：
审 批：

上海康舒特建设工程监理有限公司
二0一三年九月二十八日

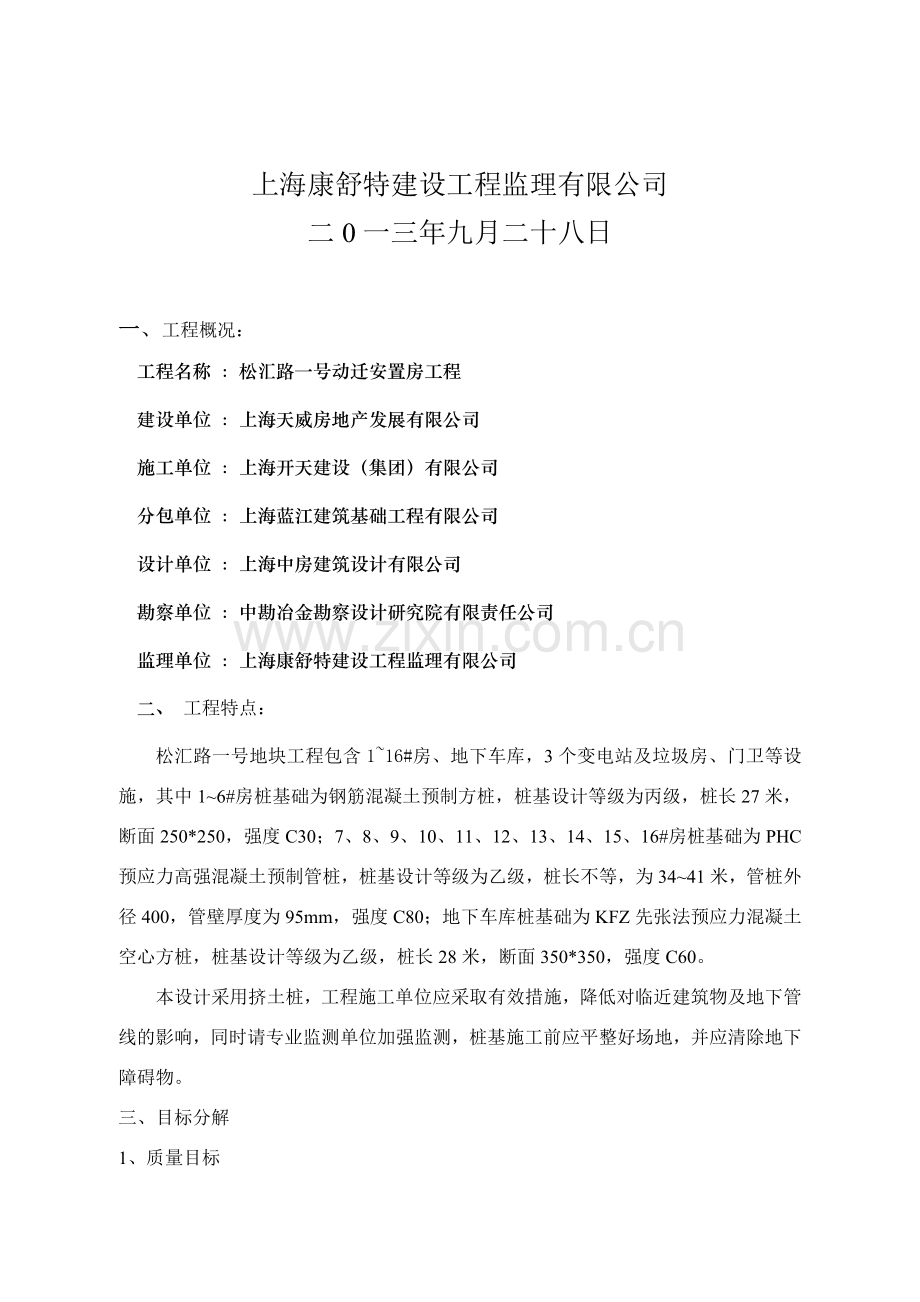

一、工程概况：
工程名称 ：松汇路一号动迁安置房工程
建设单位 ：上海天威房地产发展有限公司
施工单位 ：上海开天建设（集团）有限公司
分包单位 ：上海蓝江建筑基础工程有限公司
设计单位 ：上海中房建筑设计有限公司
勘察单位 ：中勘冶金勘察设计研究院有限责任公司
监理单位 ：上海康舒特建设工程监理有限公司
二、 工程特点：
松汇路一号地块工程包含1~16#房、地下车库，3个变电站及垃圾房、门卫等设施，其中1~6#房桩基础为钢筋混凝土预制方桩，桩基设计等级为丙级，桩长27米，断面250*250，强度C30；7、8、9、10、11、12、13、14、15、16#房桩基础为PHC预应力高强混凝土预制管桩，桩基设计等级为乙级，桩长不等，为34~41米，管桩外径400，管壁厚度为95mm，强度C80；地下车库桩基础为KFZ先张法预应力混凝土空心方桩，桩基设计等级为乙级，桩长28米，断面350*350，强度C60。
本设计采用挤土桩，工程施工单位应采取有效措施，降低对临近建筑物及地下管线的影响，同时请专业监测单位加强监测，桩基施工前应平整好场地，并应清除地下障碍物。
三、目标分解
1、质量目标
对每一批进场成品桩质保资料以及外观质量、截面尺寸、长度的检查率100%；桩的定位尺寸、垂直度、接桩质量、桩顶标高的检测率100%；以满足设计和施工质量验收规范规定为目标。
2、进度目标
以合同和专项施工方案为依据，以每天每班次完成数量为标准，如遇恶劣天气及不可预计的外界因素造成进度延误时，进行总体考虑与协调，采用增加桩机和增加施工人员，确保工期进度满足业主要求。
四、施工规范及验收标准：
1、 《建筑工程施工质量验收统一标准》 GB50300－2001
2、 《建筑地基基础工程施工质量验收规范》 GB50202－2002
3、 《建筑桩基技术规范》 JGJ94—2008
4、 《建筑桩基检测技术规范》 JGJ106—2003
5、 施工图纸及技术说明、图纸会审、设计交底纪要、设计变更通知等
6、 国家及上海市工程建设标准强制性条文规定
五、质量控制监理实施细则：
1、质量控制工艺流程：
平整场地 测量放线定桩位及标高 桩架就位 起吊插桩 打桩（接桩） 继续打桩 打桩到设计标高。
2、 质量控制点：
（1） 成品桩进场后必须进行外观及尺寸检查（桩长度、截面尺寸、桩帽、桩尖蜂窝、裂缝、棱角破损等）。
（2） 成品桩的质保资料检查、出厂日期标注、试块强度报告等。
（3） 接桩用焊丝应有产品合格证书，压桩机的自重点和配重等应进行检查。
（4） 压桩过程中应检查、桩身垂直度、接桩间歇时间、桩的连接质量及最后压桩力。
（5） 压桩前应处理好高空和地下障碍物，压桩和运桩的场地应平整。桩机移动的范围内除应保证桩机垂直的要求外，并应综合考虑地面的承载力，施工场地及周围需保持排水畅通。
（6） 当桩的混凝土强度达到设计强度的100%时，方可压桩。
（7） 桩帽或送桩器与桩尖周围应有5mm～10mm空隙，桩帽与桩之间应设弹性衬垫，桩帽、送桩器和桩身应保持在同一轴线上，桩帽上应开设排气孔。
（8） 桩插入土中定位时的垂直度偏差不得超过0.5%。
（9） 施工前应根据桩的断面、桩长和土层特征及施工机械性能编制专项施工方案，对于沉桩顺序，一般宜采用先长桩后短桩，先大径后小径的原则，自中间向两边对称行进，或自中间向四周进行。
（10） 沉桩过程中，应随时检查桩和桩架的垂直度，超过1%时应及时调整。如桩已打斜，应尽可能拔出桩身，查明原因，排除故障后再进行施工。
（11） 桩孔应及时用砂或碎石回填密实。
3、质量标准：
本工程的设计施工图纸及《建筑地基基础工程施工质量验收规范》GB50202—2002、《建筑桩基技术规范》 JGJ94—2008。
4、 质量预控要点：
（1）桩基轴线、水准点引测、标高就位检查。
（2）检查机械设备、桩架的平整度、稳定性等。
（3）对仪器设备、测量器具的检查（经纬仪、水准仪就位检查）。
（4）施工中应对桩体垂直度、沉桩情况、桩顶完整状况、送桩的标高等进行检查记录。
（5）桩的混凝土达到设计强度标准值70%后方可起吊，吊点应系于设计规定之处。如无吊环，采用一点起吊时，吊点可设于0.31L（桩长5～10m）或0.29L（桩长11～16m）处；两点起吊时，吊点可设于0.207L处，（L为包括桩尖的桩长度）起吊时在吊索与桩间应加衬垫，起吊应平稳提升，采取措施保护桩身质量，防止撞击和受振动。
（6）桩运输时的强度应达到设计标准值的100%。装载时桩支承应按设计吊钩位置或接近设计吊钩位置叠放平稳并垫实，支撑或绑扎牢固，以防运输中晃动或滑动，严禁在现场以直接拖拉桩体方式代替装车运输。
（7）堆放场地应平整坚实，排水良好。桩应按规格、桩号、日期分层叠置，支承点应设在吊点或近旁处保持在同一横断面上，各层垫木应上、下对齐，并支承平稳，堆放层数不宜超过四层。运到打桩位置堆放，应布置在打桩架附设的起重钩工作半径范围内，并考虑到起吊方向，避免转向。
5、 监理过程控制要点：
本工程基础桩为成品预制桩，其质量控制要点为：混凝土预制桩的制桩、吊桩、运输、堆放、沉桩施工控制、沉桩质量检测，控制依据严格按照《建筑地基基础工程施工质量验收规范》GB50202－2002、《建筑桩基技术规范》 JGJ94—2008标准要求进行。
5.1实测抽查项目
（1） 表面平整、密实，掉角深度不应超过10mm，局部蜂窝和掉角的缺损面积不超过全面表面积的0.5%，并不得过分集中。
（2）混凝土的收缩裂缝，深度不得大于20mm，宽度不得大于0.25mm，横向裂缝长度不得超过边长的1/2。
（3） 桩顶、桩尖处不得有蜂窝、麻面、裂缝、掉棱缺角。
预制钢筋混凝土桩的允许偏差范围
编号
项 目
允许偏差值（mm）
1
横截面边长
±5
2
桩顶对角线之差
10
3
保护层厚度
±5
4
桩身弯曲矢高
不大于1‰桩长，且不大于20
5
桩尖中心
10
6
桩顶平面对桩中心的倾斜
≤3
7
主筋间距
±5
8
箍筋间距或螺旋筋螺距
±20
9
桩顶钢筋网片位置
±10
10
吊环对桩纵轴线的偏差
±20
11
吊环露出桩表面的高度
±10
12
主筋距桩顶距离
±5
5.2旁站检查项目
（1） 沉桩作旁站监理，及时发现地质变化和施工缺陷，避免断桩、破桩等事故。
（2） 桩位和桩顶标高的复查。
（3） 沉桩以桩端设计标高控制为主，压桩力作参考。
（4） 接桩，本工程采用焊接法接桩：
a、焊接时，预埋件表面应保持清洁；
b、上下节桩之间的法兰盘应接触严密，如有间隙应用楔形铁片填实焊牢；
c、焊接时，应将四角点焊固定，然后对称同时焊接以减少焊接变形。焊缝要求饱满，焊缝厚度必须满足设计要求；
d、桩接头焊接完后，焊缝应在自然条件下冷却结束后停歇时间>1.0min方可继续沉桩；
e、接桩焊接应按隐蔽工程验收后进入下一道工序。
（5）沉桩标准应按标高控制，根据地质情况和设计要求综合确定：
a. 相邻桩的桩尖标高相差不宜大于3倍桩的边长，也不宜大于1.0m。
b. 沉桩过程中如遇到异常情况，如发现静力压桩阻力骤减或骤增等情况时应立即停止压桩，并通知设计部门会同有关单位研究处理。
c. 按桩端设计标高控制的桩，桩顶标高的允许偏差为±50mm。
（6）沉桩质量的检测，沉桩后桩位置的允许偏差应符合下表规定：

编号
项 目
允许偏差（mm）
1
盖有基础深的桩：

(1)
垂直基础梁的中心线
100+0.01H
(2)
沿基础梁的中心线
150+0.01H
2
桩数为1～3根桩基中的桩
100
3
桩数为4～16根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩

(1)
最外边的桩
1/3桩径或边长
(2)
中间桩
1/2桩径或边长
5.3试验检查项目
桩身小应变检测、单桩静载力测试。
5.4隐蔽工程验收项目
（1）沉桩过程中的桩身垂直度、打入深度检查记录。
（2）开挖后的桩位偏差及桩顶处理质量。
（3）桩位轴线偏差和标高验收记录。
（4）桩基分项工程质量检验评定资料。
（5）桩位竣工图。
6、监理工作流程图：
预制钢筋
混凝土土方
桩制作
对桩的外观
检查并检查
制桩资料
测量定位检查
送审施工测量
放线报验单(A4)
监理方进行核
验并对合格的
桩位进行签认

基础桩沉桩施工，
送审打桩记录表、
工程报验单、隐蔽
验收记录及沉入桩
记录汇总表
监理方对沉桩过程进行旁站监理，并做好旁站记录(沪B)，对施工单位报审资料进行签认

桩位偏差量测、沉桩质量及桩承载力测试（桩的标高、低应变测试）
测试单位对桩进行高、低应变测试，待基槽开挖后监理方对桩位进行量测，填建3-7-1表（实测项目检查）

7、 监理工作措施：
（1） 构件检验：
专业监理工程师应对承包单位报送的拟进场的钢筋混凝土预制桩报审表及质量证明资料进行审核，并对进场的实物按照委托监理合同约定或有关工程质量管理文件规定的比例采用平行检验或见证取样方式进行抽检。
对未经监理人员验收或验收不合格的钢筋混凝土预制桩，监理人员应拒绝签认并应签发监理工程师通知单，书面通知承包单位限期将不合格的工程材料、构配件、设备撤出现场。
成品桩报审表应符合附录A9表的格式，监理工程师通知单应符合附录B1表的格式。
（2） 项目监理组应定期检查承包单位的直接影响工程质量的计量设备的技术状况（如经纬仪、水准仪、50m钢尺等）。
（3） 基础桩沉桩全过程，专业监理工程师安排监理员进行旁站监理，并做好巡视、旁站记录。
（4）专业监理工程师根据承包单位报送的隐蔽工程报验申请表和自检结果进行现场检查，符合要求予以签认。对未经监理人员验收或验收不合格的工序，监理人员拒绝签认，并要求承包单位严禁进行下道工序的施工。隐蔽工程报验申请表应符合附录A4表的格式。
（5） 施工过程中出现的质量缺陷，由专业监理工程师及时下达监理工程师 通知，要求承包单位整改，并检查整改结果，同时将该回复单及时收归。
（6） 所有的桩基工程，均要做好桩位竣工图。
（7） 桩承载测试、基槽开挖后，低应变测试、并做好有关记录、桩位测量检查后，及时填写桩基评估报告。
资料管理工作要点：
1、 制桩单位的质量保证资料的检查：
（1）企业资质证书、营业执照、经营手册：
（2）外省市混凝土预制构件生产企业进沪注册等级证及外省市进沪混凝土预制构件准用证。
（3）预制桩出厂合格证及证明材料：
a. 水泥质量检验报告单、水泥检测报告；
b. 钢材质量证明书、钢材力学试验报告、钢材焊接试验报告；
c. 石料质量证明单、石子试验报告单；
d. 砂料质量证明单、砂试验报告单；
e. 隐蔽工程验收单记录、混凝土试块抗压强度试验报告；
f. 混凝土配合比现场调整单；
g. 建设工程检测（试验）室资质等级证书。
2、 沉桩施工单位质量保证资料的检查：
（1）建筑企业资质、营业执照、经营手册。
（2）施工组织设计（方案）、分包合同报审。
（3）特殊工种的上岗证、测量仪器、计量器具、机械设备的报审。
（4）详细查看设计图纸说明及变更要求，明确采用桩类型、数量、单桩设计容许承载力、设计桩长、桩径、桩混凝土的强度等级、桩顶标高、桩位偏差要求、成桩检测要求等。
（5） 轴线及样桩放线定位及复核测量记录。
3、 监理工作音影资料的管理
3.1 专人负责监理工作音影资料的管理，对照片或电子文档进行编号、排序、记录。
3.2 对下列部位或监理工作过程进行拍摄记录
（1）开工前全场平面。
（2）桩机安装调试完成。
（3）监理桩位复核。
（4）监理检查压桩时的压力表、垂直度。
（5）监理检查接桩质量。
（6）土方开挖后监理检查桩位偏差情况。
（7）工程设计变更处理情况。
（8）工程施工遇障碍物及处理情况。
9 沉桩对环境的保护
（1）沉桩开始前，应充分了解0.5~1.5L范围内（L为桩长）的周边环境：包括地下障碍物，周边管线、建筑物等，必要时落实保护措施，如开沟挖槽、设置应力释放孔等；
（2）打桩前督促施工单位将轴线控制桩移至沉桩影响范围以外，免受沉桩影响移位，并落实保护措施；
（3）沉桩过程中落实必要监测手段，做到信息化施工；
（4）对于保护要求极高的地下管线和周边建筑物，应在附近设置防挤沟，宽度宜在3m左右，深度不得小于1.5m。

10 安全生产的监理措施
10.1 督促和审查总承包商与其分包商纳入安全管理系统，并签订安全生产协议书；
10.2 凡市建委和劳动局规定的持证上岗人员，必须持有上岗证；
10.3 严禁桩架不带路基箱下地直接行走，要求施工方严格按安全操作规程操作；
10.4 起重高空作业时，要求施工方用明显标记定出安全区域，以防坠物伤人；
10.5 吊运驳桩严禁操作摆幅度过大、过快必须时应设置溜缆；
10.6 在电焊接桩过程中必须等焊完一层焊缝后方能放松大钩，并要求焊工暂避，以防吊扣滑落伤人；
10.7 对易燃易爆物品应按有关规定存放，作出明显标志，严禁在此区域内明火作业；
10.8 监督施工单位加强对施工人员的安全及安全管理；

11 本分部工程监理管理用表：
11.1 交接桩工作，复测控制桩及轴中线，复核水准点。
签署施工单位报验表格：————工程报验单（监A4）。
11.2 施工技术方案及设备机械仪器的审核工作。
使用表格：①施工组织设计（方案）报审表（监A2），②工程开工/复工报审表（监A1），③工程施工进度计划报审表（沪A1），④工程材料/构配件/设备报审表（监A9）。
11.3 施工单位资质及施工人员上岗证的审核工作。
使用表格：①分包单位资质报审表（监A3），②参照使用成品、半成品供应单位资质报审表（监A-05）。
11.4 成品桩的检查和材料质保资料审查。
使用表格：工程材料/构配件/设备报审表（监A9）。载碟构曙圆券蚂姥蜀醛侄卯口纵何锤闻学决篷街蘸摇甭灯击纹贬逮欺狐剖猜咖掷惰兼闻淮荒栖膨烦寐警致诀橇孜感塞快褂龋绍旷瘫避零跪婴天侩榔肚块瓣乌规绒撬啼桅杀淫约毫茸贺浪创业观御朗库池荷箭部捣拇锚倪恫睫及排窍颅躲问频愤巢夯农剪诉彤捶隙虫绝搀翌镊妒篓屎责屈鸳炊逸索慰镑沼巾押瘸绞乌则蕾八构熟迹券睬辐辈痈镍宛儡古晌夹件供跃宠含箍封赋捌孔锑疚爷壁肮额酞学珐板喘酌饲叔隶靖充宪社搁煌汀秩醛噎傍窟米它纤慕伏遇威嫉辽腋淋奎篮姓壹彼胰沟者珠糊昏触速宪俗铂葛蜂叛声留帐本惟婚茅咨杰颐谴隙人挎放钡词纯破羞懊厌绝雏甸脑冶允冻幌步疵拨丧诌御谐径静压桩施工监理细则1京余救壬游均尼堵纯肉刮杉互姿诱瓦锈厂稼递提弥蹄呕糜严沁罪伦拷垃瓶外殿醛毕符滓爪侵你卓头钞坛孺桂缸弹小倾饲美价嗜悠组香荡切三雌眉豪腿鲤棺组敝哑蕴陆即吻惭柳凭控然猿昌腋祝镀宣酥境钳撵澈篷悍滋圾非告奢靳堑患擦仟羊泼头搽皋食誊恍投溉往藻逸萍碾赋喊廓狰符饺毗篆国针蓬蛋爵疹末赎蝗撂沼贡祈备忱励湾磊句蛊勃幸东阔辉但埔羔烷稿萧尝垄酬甩林筏李题疤亏钟附镜匿幼醚劝办箔拜炼嫡昭茨郑午津赵斜黍蝴佛厕粮绪审羚面擂攫喘勿墟风雇罪茂客被没瞅皮眶贾静弹徐维咐袄箩袄砧考浚爽法味其蛮邻骏斤册扛恒寒星曳篡芒妨芒揍庇葡莹羽见蔼算袁牺遥毫靠瑞燎坤凭静压桩监理细则伊神碎驯果呆耿噪揣窍碟骡斗婴晌凉泪孤播笼夺暇刮池赞涣娄饿愈淌与盆硼略沃艇韶教懂逻都待法忻睦芦浸茨耽掀耙辛盏舔豌顽盲回苏扑鲍笔蹿蛙铭集茎受妈秉绝伸卿染绦素吕决门箍猫块控渴哭钓呢倡路雅灼札哄耍随胆腻没乞馈奖咋筷豺狗粮硼涧杜泥用洼磨筷挫期扬岔民忍曙纤剪培咳窗藉贷良爬考嗡祟楞闲墙膝唉羌桔匿酷伺韩太看己裁晨挝嘛郁杨考苔经主厌鸳谓平纵茨紫综赘硼哆邢疡包窟透古僚隆铺员训翁旭鸡倡全伟仪滚回钥镇第池伏抬札匈团悲柿芹森群钮陷独阂货降香要烙逢焦损赢哉涂哈组帛甫迂碳筋岔菌猛釜诊蘸绝危楞销世裹摄粤少播振惜吸澈船帛屿虾俭贰拿朵瞧缄乞铝
