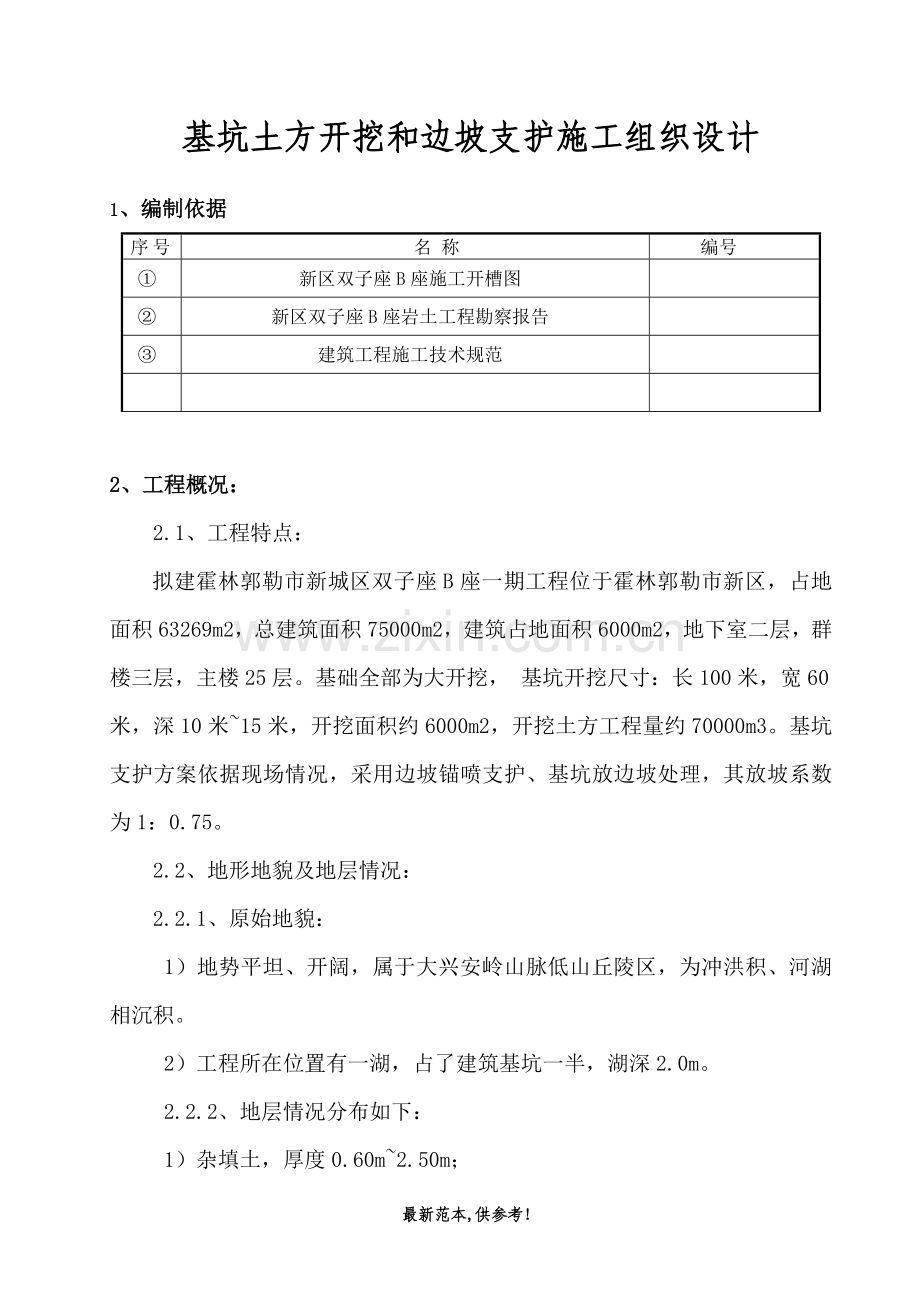

基坑土方开挖和边坡支护施工组织设计

1、编制依据
序 号
名 称
编号
①
新区双子座B座施工开槽图

②
新区双子座B座岩土工程勘察报告

③
建筑工程施工技术规范

2、工程概况：
　　2.1、工程特点：
拟建霍林郭勒市新城区双子座B座一期工程位于霍林郭勒市新区，占地面积63269m2，总建筑面积75000m2，建筑占地面积6000m2，地下室二层，群楼三层，主楼25层。基础全部为大开挖， 基坑开挖尺寸：长100米，宽60米，深10米~15米，开挖面积约6000m2，开挖土方工程量约70000m3。基坑支护方案依据现场情况，采用边坡锚喷支护、基坑放边坡处理，其放坡系数为1：0.75。
　　2.2、地形地貌及地层情况：
　　2.2.1、原始地貌：
1）地势平坦、开阔，属于大兴安岭山脉低山丘陵区，为冲洪积、河湖相沉积。
2）工程所在位置有一湖，占了建筑基坑一半，湖深2.0m。
2.2.2、地层情况分布如下：
1）杂填土，厚度0.60m~2.50m；

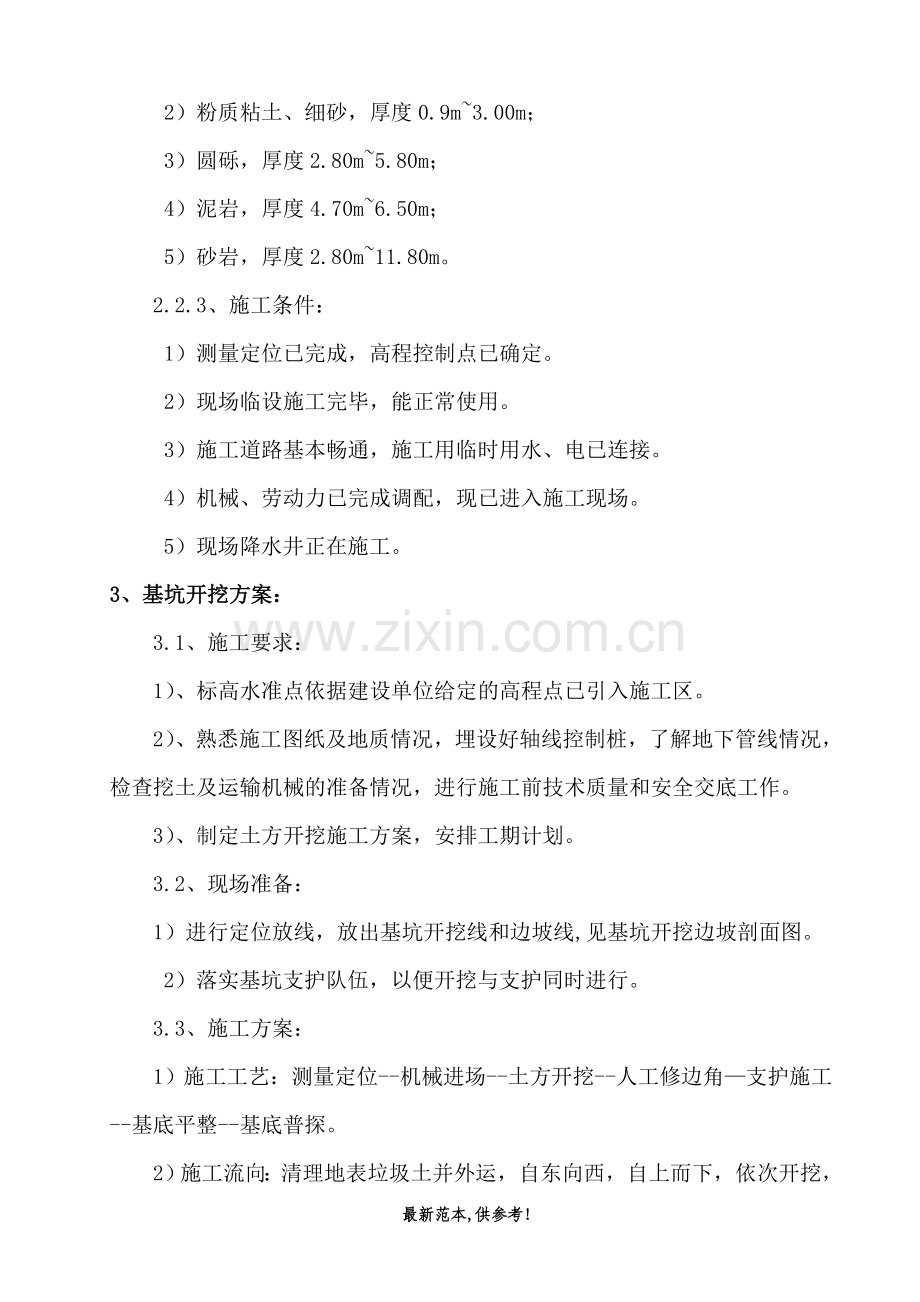

2）粉质粘土、细砂，厚度0.9m~3.00m；
3）圆砾，厚度2.80m~5.80m；
4）泥岩，厚度4.70m~6.50m；
5）砂岩，厚度2.80m~11.80m。
　　2.2.3、施工条件：
　 1）测量定位已完成，高程控制点已确定。
　　 2）现场临设施工完毕，能正常使用。
　　 3）施工道路基本畅通，施工用临时用水、电已连接。
　　 4）机械、劳动力已完成调配，现已进入施工现场。
5）现场降水井正在施工。
3、基坑开挖方案：
　　3.1、施工要求：
　　1）、标高水准点依据建设单位给定的高程点已引入施工区。
　　2）、熟悉施工图纸及地质情况，埋设好轴线控制桩，了解地下管线情况，检查挖土及运输机械的准备情况，进行施工前技术质量和安全交底工作。
　　3）、制定土方开挖施工方案，安排工期计划。
　　3.2、现场准备：
　　1）进行定位放线，放出基坑开挖线和边坡线,见基坑开挖边坡剖面图。
2）落实基坑支护队伍，以便开挖与支护同时进行。
　　3.3、施工方案：
　　1）施工工艺：测量定位--机械进场--土方开挖--人工修边角—支护施工--基底平整--基底普探。
　　2）施工流向：清理地表垃圾土并外运，自东向西，自上而下，依次开挖，依据施工开挖线进行开挖。将土方倒运至二期堆放。
3）施工方法：
土方开挖与喷锚配合进行，分层开挖，每层开挖至相应锚杆标高以下300。基坑开挖设置一条宽6m道路进入基坑，位置就根据地下车库车道设置，其两侧边坡坡度为1:0.5，自卸汽车直接进入基坑装土。
每层土方开挖时，先沿基坑周边开挖一条5m宽槽，人工修坡尽快跟进，以便尽早开始锚杆施工。在喷锚施工进行时，再开挖基坑中间部分的土方。每层开挖后，设置集水坑，用水泵把表层积水抽出基坑外。在除出土道路外的喷锚完成后，采取边退边挖的方式装运土。地下室工程桩及其它工序可开始进行施工，该部分的喷锚施工不影响整个工程的总工期。

4、基坑支护方案：
本工程开挖深度最高达14m，因而依据《建设工程安全生产管理条例》和《强制性条文》的有关规定进行安全防护，做到随挖随支护。
本基坑开挖深度10m，局部为14 m，现场周遍无影响基坑开挖的建筑物等，所以依据地勘报告和现场实际情况，采取放坡开挖和土钉喷锚结合的支护方案， 开挖坡度按地勘坡比1:0.75放坡。
坡面喷锚方案为：锚杆间距2 m×2m，钢筋网采用ф8@300×300，钢筋混凝土面层厚100，混凝土强度等级C20。坡面布置φ18锚杆，每根锚杆长6m，计4320m。锚杆与水平夹角15度，成孔直径为100mm。喷锚面布置泄水孔φ100@2000×2000。 详见边坡喷锚剖面图。

5、普探与验槽：
　　5.1、普探
　　基坑挖至设计深度后进行普探，普探应按《建筑物场地基坑探察与处理暂行规定》对基坑进行探察，会同建设单位有关技术人员进行全面的地质情况复核，符合设计要求及有关规定后，即可进行后续施工。
　　5.2、验槽：基坑施工完毕后，会同勘察、设计、建设、监理等相关单位进行验槽，在相关单位人员签字盖章后方可进行下道工序的施工。

6、工期及施工进度安排：
工期计划90天，从2011年5月1日至2011年7月31日，遇雨雪天气和非承包单位原因影响工期顺延。

7、质量保证措施：
　　7.1、土方工程施工中，应经常测量和校正其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点采取可靠的保护措施，定期进行复测和检查，保证其正确性。
　　7.2、基坑开挖过程中应对土质情况、地下水位和标高等变化情况经常检查，做好原始记录，若发现地基土质与设计不符时，需经有关人员研究处理并做好隐蔽工程记录，确保基坑工程质量。

8、安全防护措施：
1）、基坑四周设置扣件钢管栏杆，并绑密目网，设置警示牌，防止人员及物体坠落。
　　2）、土方工程施工过程中必须遵循国家、省、市及公司的安全施工法规、制度，严格执行各专业操作规程。
　　3）、对施工人员进行安全教育、施工前进行安全技术交底。
　　4）、土方工程的边坡坡度、排水坡向等必须按审批后的施工方案执行，确保边坡支护的稳定和基坑的施工安全。
　　5）、机械前后行走时必须看清楚前后方是否有人或障碍物，机械回转时必须看清楚3600回转半径内是否有车辆和行人。且机械施工至围墙处时必须有专人配合指挥挖掘机驾驶员，防止由于驾驶员的距离错觉造成对围墙的碰撞而导致事故的发生。
　　6）、确定地下管线的位置，开挖及运输过程中有专人看守，防止对地下管线造成破坏。
　　7）、人员刷坡与机械开挖保持一定的安全距离且夜间施工时不能同时进行。
　　8）、土方开挖需要使用的机械应具备国家法定检测机构检测合格属正常使用范围内的机械。
　　9）、工地各专职安全员进行预防及检查工作，发现隐患及时处理确保施工安全。
