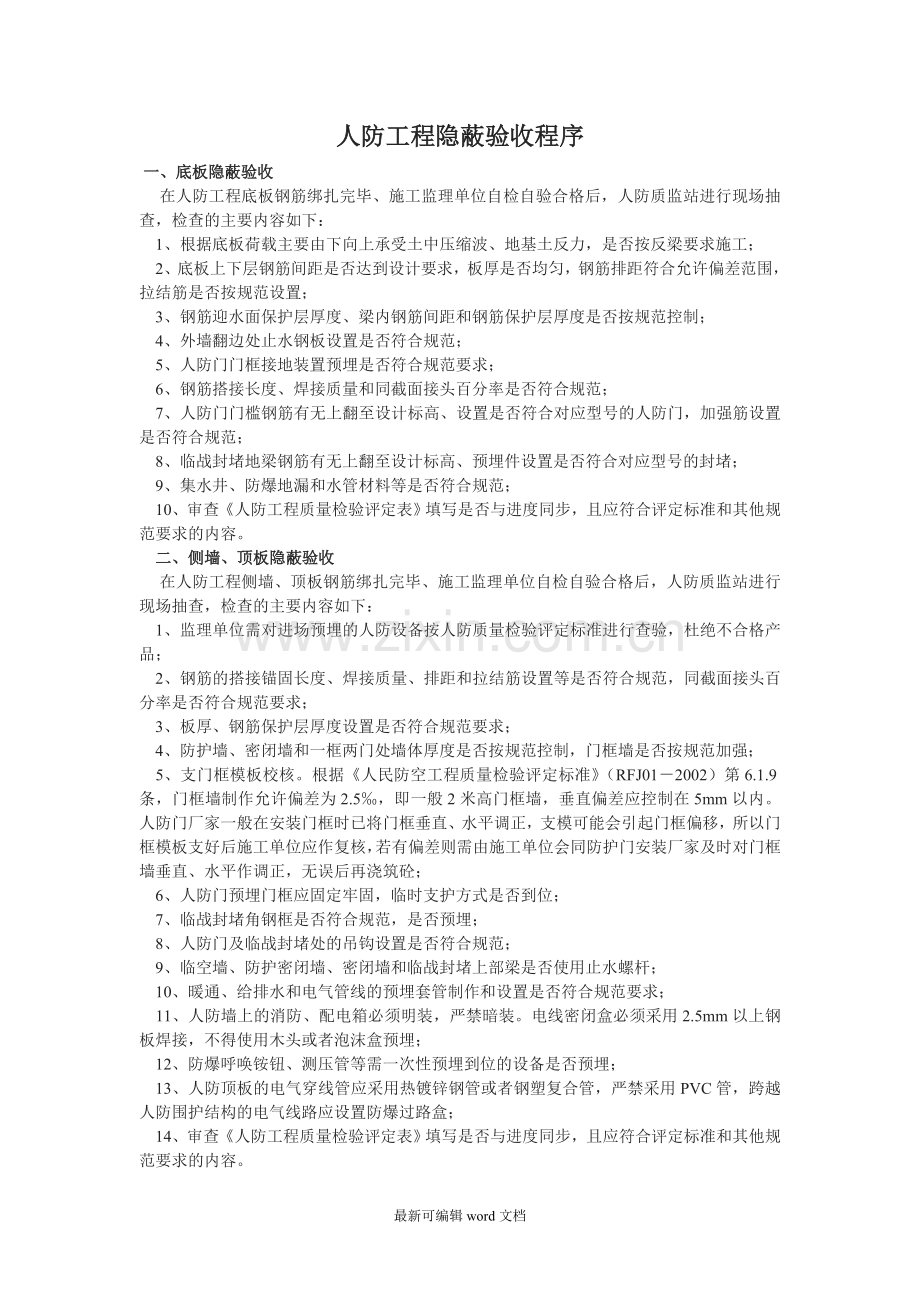

人防工程施工、验收注意事项.doc

人防工程隐蔽验收程序一、底板隐蔽验收 在人防工程底板钢筋绑扎完毕、施工监理单位自检自验合格后，人防质监站进行现场抽查，检查的主要内容如下： 1、根据底板荷载主要由下向上承受土中压缩波、地基土反力，是否按反梁要求施工； 2、底板上下层钢筋间距是否达到设计要求，板厚是否均匀，钢筋排距符合允许偏差范围，拉结筋是否按规范设置； 3、钢筋迎水面保护层厚度、梁内钢筋间距和钢筋保护层厚度是否按规范控制； 4、外墙翻边处止水钢板设置是否符合规范； 5、人防门门框接地装置预埋是否符合规范要求； 6、钢筋搭接长度、焊接质量和同截面接头百分率是否符合规范； 7、人防门门槛钢筋有无上翻至设计标高、设置是否符合对应型号的人防门，加强筋设置是否符合规范； 8、临战封堵地梁钢筋有无上翻至设计标高、预埋件设置是否符合对应型号的封堵； 9、集水井、防爆地漏和水管材料等是否符合规范； 10、审查人防工程质量检验评定表填写是否与进度同步，且应符合评定标准和其他规范要求的内容。二、侧墙、顶板隐蔽验收 在人防工程侧墙、顶板钢筋绑扎完毕、施工监理单位自检自验合格后，人防质监站进行现场抽查，检查的主要内容如下： 1、监理单位需对进场预埋的人防设备按人防质量检验评定标准进行查验，杜绝不合格产品； 2、钢筋的搭接锚固长度、焊接质量、排距和拉结筋设置等是否符合规范，同截面接头百分率是否符合规范要求； 3、板厚、钢筋保护层厚度设置是否符合规范要求； 4、防护墙、密闭墙和一框两门处墙体厚度是否按规范控制，门框墙是否按规范加强； 5、支门框模板校核。根据人民防空工程质量检验评定标准（RFJ012002）第6.1.9条，门框墙制作允许偏差为2.5，即一般2米高门框墙，垂直偏差应控制在5mm以内。人防门厂家一般在安装门框时已将门框垂直、水平调正，支模可能会引起门框偏移，所以门框模板支好后施工单位应作复核，若有偏差则需由施工单位会同防护门安装厂家及时对门框墙垂直、水平作调正，无误后再浇筑砼； 6、人防门预埋门框应固定牢固，临时支护方式是否到位； 7、临战封堵角钢框是否符合规范，是否预埋； 8、人防门及临战封堵处的吊钩设置是否符合规范； 9、临空墙、防护密闭墙、密闭墙和临战封堵上部梁是否使用止水螺杆； 10、暖通、给排水和电气管线的预埋套管制作和设置是否符合规范要求； 11、人防墙上的消防、配电箱必须明装，严禁暗装。电线密闭盒必须采用2.5mm以上钢板焊接，不得使用木头或者泡沫盒预埋； 12、防爆呼唤铵钮、测压管等需一次性预埋到位的设备是否预埋； 13、人防顶板的电气穿线管应采用热镀锌钢管或者钢塑复合管，严禁采用PVC管，跨越人防围护结构的电气线路应设置防爆过路盒； 14、审查人防工程质量检验评定表填写是否与进度同步，且应符合评定标准和其他规范要求的内容。人防工程结构验收程序人防工程在主体土建结构完成后（后浇带封闭为宜），人防区内粉刷之前,在建设单位组织参建各方主体自评自验合格的基础上，进行结构验收，并由人防质监站派员监督结构验收的形式、程序和内容是否符合规范要求。一、结构验收申报程序和提交资料 1、结构验收申报程序 1）在参建各方自验自评合格的基础上，提前7天向人防质监站书面提交验收申请及相关工程资料； 2）人防质监站审查提交资料是否完整准确，并确定验收时间； 3）赴现场监督实体验收。 2、结构验收提交资料清单 1）由建设单位提交结构验收申请表； 2）施工单位准备人防工程结构验收汇报材料； 3）监理单位准备人防工程结构验收评估报告； 4）分项分部工程质量检验评定表； 5）交底记录及监理会议纪要； 6）隐蔽验收记录（复印件）。二、结构验收参加人员和现场准备工作 1、参加人员： 1)、建设单位项目负责人； 2)、设计单位结构设计师； 3)、监理单位总监、总监代表和人防专业监理工程师； 4)、施工单位项目经理、技术负责人和各专业人员； 5)、人防防护设备生产安装单位的技术人员； 2、验收准备： 1)、做好现场卫生清理工作（人防口部应无垃圾、积水）； 2)、做好现场安全围护工作； 3)、做好现场临时照明； 4)、各专业人防图纸理好备查； 5)、手电筒、安全帽等验收工具。三、结构验收议程 1、总监理工程师主持验收会议 2、施工单位进行结构验收汇报 3、监理单位进行结构验收汇报 4、参验人员赴现场实地验收 5、各单位进行验收总结人防工程竣工验收程序人防工程在竣工后投入使用前，在建设单位组织参建各方对进行自验自评合格的基础上，组织竣工验收，并由人防质监站派员监督验收的形式、程序和内容是否符合规范要求。一、竣工验收申报程序和提交资料1、竣工验收申报程序1）在参建各方自验自评合格的基础上，向人防质监站书面提交验收申请及相关工程资料；2）人防质监站审查提交资料是否完整、真实、准确，并确定验收时间；3）赴现场监督实体验收。2、竣工验收提交资料清单第一册1.人防工程竣工验收申请报告（附件1）2.人防工程战时平面图（A3白图3张，加盖竣工图章）3.建设单位：人防工程竣工验收报告4.设计单位：人防工程质量检查报告（附件2）5.施工单位：人防工程竣工验收报告（附件3）6.监理单位：人防工程质量评估报告（附件4）7.人防工程竣工验收方案（附件5）8.人防工程竣工验收备案自行验收结论（附件6）9.单位工程质量检验评定（记录）表10.人防工程基本概况综合登记表（附件7）11.人防工程设计审查意见以及修改联系单（复印件）12.人防质监方案、人防交底及人防隐蔽验收记录13.人防结构验收记录及相关整改资料和监理整改回复第二册1.人防工程专项验收申报表（杭州市行政服务中心人防窗口领取）2.人防工程质量检验评定（记录）表（含分项、分部、单位工程以及隐蔽工程检查验收记录的全套表格）3.人防工程战时、平时竣工平面图（蓝图）4.人防工程设计变更（联系单、修改图等）（复印件）5.人防工程防护、防化设备订购合同、订货清单及合格证（原件）6.工程定位坐标资料（复印件）7.监理会议纪要（复印件）8.混凝土施工日记（复印件）9.隐蔽工程验收记录（复印件）10.实体检测资料（复印件）11.水泥、钢材、砖出厂合格证或试验报告（复印件）12.材料构配件检验报告及合格证（复印件）13.砂浆试块、混凝土试块试验报告（复印件）材料说明：以上资料除注明外均一式一份。二、竣工验收参加人员和现场准备工作1、参加人员：1)、建设单位项目负责人；2)、设计单位各专业设计人员；3)、监理单位总监、总监代表和人防专业监理工程师；4)、施工单位项目经理、技术负责人和各专业人员；5)、人防防护设备生产安装单位的技术人员；2、验收准备：1)、做好现场卫生清理工作；2)、确保现场供电，各功能房间提前打开；3)、人防专项图审意见、结构验收记录和回复；4)、各专业人防图纸理好备查；5)、手电筒、卷尺等验收工具。三、竣工验收议程1、建设单位或监理单位主持验收会议2、施工单位进行竣工验收汇报3、监理单位进行竣工验收汇报4、参验人员赴现场实地验收5、各单位进行验收总结人防工程交底注意事项在人防工程桩基施工完，土方阶段（单建式人防工程应控制在开工前），由建设单位提前一周联系人防质监组长并组织人防质监交底。一、参加质监交底的人员 以下单位和人员应参加人防质监交底会议： 1、建设单位工程部管理和技术人员； 2、设计单位建筑、结构等各专业设计人员； 3、监理单位总监、人防专业监理工程师和其他专业监理人员； 4、施工单位项目经理、技术负责、资料员和其他技术人员； 5、人防设备厂技术人员；二、质监交底的资料准备 在交底会议召开前，应将以下资料准备好备查： 1、各专业人防施工图纸； 2、施工图人防专项审查意见和设计修改联系单； 3、施工许可证； 4、监理单位资质证书、总监和人防专业监理工程师资质证书； 5、施工单位资质证书、项目经理资质证书； 6、监理单位人防规划细则三、质监交底会议议程 1、建设单位主持会议 2、监理单位主要负责人对项目人防概况和现场施工进行介绍 3、设计单位对人防施工图纸进行交底 4、人防设备厂对设备安装问题和施工配合问题进行讲解 5、人防质监站对各单位资质和交底内容进行监督检查 6、人防质监站讲解质监程序和验收注意事项此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
